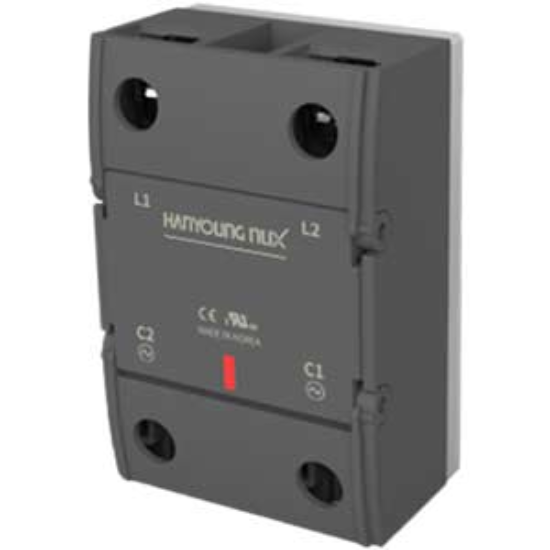

Giới thiệu về Relay Bán Dẫn Hanyoung Nux HSR-2D10HZN
Relay bán dẫn Hanyoung Nux HSR-2D10HZN (hay còn gọi là SSR - Solid State Relay) là thiết bị đóng ngắt điện tử hiện đại, không sử dụng tiếp điểm cơ khí. Với khả năng chuyển mạch nhanh, độ bền cực cao và không gây tiếng ồn, HSR-2D10HZN là giải pháp tối ưu cho các hệ thống điều khiển tự động hóa, đặc biệt là trong các ứng dụng điều khiển nhiệt độ chính xác.
Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn kỹ thuật khắt khe nhất cho mọi công trình công nghiệp.
Điểm nổi bật của SSR Hanyoung HSR-2D10HZN
- Công nghệ Zero-cross: Giúp kích hoạt rơ le tại điểm điện áp bằng 0, giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ tải điện.
- Tuổi thọ vượt trội: Không có tiếp điểm cơ học nên không bị mòn, không tạo tia lửa điện, kéo dài thời gian vận hành.
- Phản ứng siêu nhanh: Thời gian đóng ngắt tính bằng mili giây, đáp ứng tức thì các tín hiệu từ PLC hoặc bộ điều khiển PID.
- Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên bề mặt máy hoặc tủ điện, tối ưu không gian vận hành.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSR-2D10HZN |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Input) | 5...24VDC |
| Điện áp tải (Output) | 24...480VAC |
| Dòng điện tải định mức | 10A |
| Đặc điểm chuyển mạch | Zero-cross |
| Tản nhiệt khuyến nghị | HSM-70 (Bán riêng) |
| Loại thiết bị | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | Đèn LED Indicator |
| Dòng điện rò (Mạch chính) | 20mA |
| Độ sụt áp tối đa khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Phương pháp đấu nối | Bắt vít (Screw terminal) |
| Nhiệt độ hoạt động | -30...90°C |
| Độ ẩm môi trường | 45...85% |
| Kích thước (RxCxS) | 64mm x 42mm x 27.3mm |
| Tiêu chuẩn chứng nhận | CE, EN, RoHS |
Lợi ích khi sử dụng Relay bán dẫn Hanyoung HSR-2D10HZN
- Tiết kiệm chi phí bảo trì: Do không có mòn cơ học, bạn không cần thay thế tiếp điểm định kỳ như relay truyền thống.
- Vận hành an toàn: Cách ly hoàn toàn giữa mạch điều khiển (DC) và mạch động lực (AC), bảo vệ thiết bị điều khiển phía trước.
- Độ chính xác cao: Phù hợp tuyệt đối cho các ứng dụng điều khiển nhiệt độ PID cần đóng ngắt liên tục với tần suất cao.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra điện áp nguồn cấp cho ngõ vào (phải nằm trong khoảng 5-24VDC).
- Bước 2: Đấu nối cực dương (+) và cực âm (-) của nguồn điều khiển vào chân Input của Relay.
- Bước 3: Đấu nối tải (ví dụ: thanh nhiệt) vào chân Output theo sơ đồ nối tiếp với nguồn điện AC (24-480VAC).
- Bước 4: Quan trọng: Lắp thêm tản nhiệt HSM-70 nếu dòng tải vận hành liên tục trên 5A để tránh quá nhiệt gây hỏng thiết bị.
- Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.
Sản phẩm sử dụng chung (Combo khuyến nghị)
Để đạt hiệu quả cao nhất và đảm bảo độ bền, HSR-2D10HZN nên được sử dụng cùng các thiết bị sau:
- Tản nhiệt HSM-70: Bắt buộc khi dùng tải lớn để giải nhiệt cho linh kiện bán dẫn.
- Bộ điều khiển nhiệt độ PID: Để điều khiển đóng ngắt chính xác nhiệt độ lò.
- Bộ nguồn DC 24V: Cung cấp nguồn nuôi cho mạch điều khiển Input.
- Aptomat (MCB): Bảo vệ ngắn mạch cho toàn hệ thống.
Ứng dụng thực tế của sản phẩm
Relay bán dẫn Hanyoung Nux HSR-2D10HZN được ứng dụng rộng rãi trong:
- Công nghiệp gia nhiệt: Lò nướng công nghiệp, máy ép nhựa, máy đóng gói màng co.
- Hệ thống sưởi: Điều khiển thanh nhiệt điện trở, máy sấy công nghiệp.
- Tự động hóa: Các bảng điều khiển PLC điều khiển tải AC đơn pha.
- Thiết bị y tế: Các máy tiệt trùng, lò sưởi y tế yêu cầu độ bền cao.
Câu hỏi thường gặp (FAQ)
1. Relay bán dẫn HSR-2D10HZN khác gì so với Relay cơ?
SSR không có tiếp điểm cơ khí, không gây tia lửa điện, đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều lần so với Relay cơ.
2. Tại sao tôi cần lắp thêm tản nhiệt HSM-70?
Vì SSR tỏa nhiệt khi dẫn dòng điện. Nếu không có tản nhiệt, linh kiện bên trong sẽ bị quá nhiệt và cháy, gây hỏng Relay.
3. Zero-cross là gì và có tác dụng gì?
Zero-cross là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện và bảo vệ thiết bị điện tử nhạy cảm.
4. Tôi có thể dùng nguồn 12VDC để điều khiển không?
Có, dải điện áp ngõ vào của sản phẩm là từ 5VDC đến 24VDC, nên 12VDC hoạt động hoàn toàn bình thường.
5. Nếu Relay bị hỏng thường có biểu hiện gì?
Phổ biến nhất là Relay bị «chập» (luôn dẫn điện dù không có tín hiệu điều khiển) hoặc hoàn toàn không dẫn điện.
6. Sản phẩm này có điều khiển được động cơ không?
Sản phẩm này tối ưu cho tải trở (gia nhiệt). Đối với tải cảm (động cơ), bạn cần cân nhắc sử dụng loại SSR chuyên dụng cho tải cảm để tránh hư hỏng.
7. HSR-2D10HZN có xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho mọi đơn hàng.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Hanyoung Nux.
9. Tôi có thể lắp đặt Relay này trong môi trường ẩm không?
Sản phẩm hoạt động tốt trong độ ẩm 45-85%. Tuy nhiên, nên lắp trong tủ điện để tránh nước xâm nhập trực tiếp.
10. Làm sao để phân biệt hàng chính hãng Hanyoung?
Hãy kiểm tra tem mác, logo dập nổi rõ nét và mua tại các đơn vị uy tín như AUT VN.
Cam Kết Chất Lượng từ AUT VN
Với danh mục hơn 35.000 sản phẩm, AUT VN cam kết mang đến cho khách hàng:
- 100% Hàng chính hãng.
- Xuất hóa đơn VAT đầy đủ.
- Cung cấp CO/CQ chứng minh nguồn gốc.
- Giá cả cạnh tranh nhất thị trường.
- Hỗ trợ kỹ thuật, hướng dẫn cài đặt và sử dụng miễn phí.
Nguồn tham khảo: Hanyoung Nux Official
