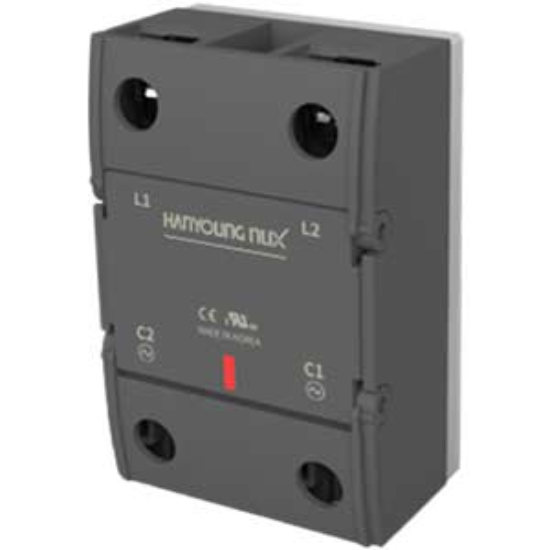

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-2A20LRN
Relay bán dẫn Hanyoung Nux HSR-2A20LRN là thiết bị đóng ngắt điện tử cao cấp, được thiết kế để thay thế các rơ le cơ học truyền thống trong các ứng dụng công nghiệp. Với công nghệ bán dẫn hiện đại, sản phẩm loại bỏ hoàn toàn các tiếp điểm cơ khí, giúp loại bỏ tia lửa điện, tiếng ồn và tăng tuổi thọ vận hành lên gấp nhiều lần. Đây là giải pháp tối ưu cho các hệ thống điều khiển nhiệt độ chính xác và các thiết bị đóng ngắt tần suất cao.
Điểm nổi bật của HSR-2A20LRN
- Độ bền cực cao: Không có bộ phận chuyển động cơ học, giảm thiểu mài mòn và hỏng hóc.
- Tốc độ đóng ngắt nhanh: Phản ứng tức thì với tín hiệu điều khiển, đảm bảo độ chính xác cho hệ thống.
- Vận hành êm ái: Hoạt động hoàn toàn im lặng, không gây tiếng click như rơ le cơ.
- An toàn & Tin cậy: Tích hợp đèn LED chỉ thị trạng thái giúp kỹ thuật viên dễ dàng theo dõi và bảo trì.
- Tiêu chuẩn quốc tế: Đạt chứng nhận CE, EN, RoHS, đảm bảo an toàn cho mọi môi trường công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSR-2A20LRN |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Điều khiển) | 100...240VAC |
| Điện áp tải (Output) | 24...240VAC |
| Dòng điện tải định mức | 20A |
| Đặc điểm chuyển mạch | Random (Ngẫu nhiên) |
| Tản nhiệt khuyến nghị | HSM-110 (Bán riêng) |
| Loại ứng dụng | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED indicator |
| Dòng điện rò (Mạch chính) | 20mA |
| Độ sụt áp tối đa khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Phương pháp đấu nối | Bắt vít (Screw terminal) |
| Nhiệt độ vận hành | -30...90°C |
| Độ ẩm môi trường | 45...85% |
| Khối lượng | 110g |
| Kích thước (WxHxD) | 64mm x 42mm x 27.3mm |
| Tiêu chuẩn | CE, EN, RoHS |
Lợi ích khi sử dụng Relay Hanyoung Nux HSR-2A20LRN
Khi lựa chọn SSR HSR-2A20LRN, doanh nghiệp sẽ tối ưu hóa được chi phí vận hành nhờ giảm thiểu thời gian dừng máy để bảo trì tiếp điểm. Đặc biệt, khả năng chịu nhiệt tốt và vận hành ổn định trong môi trường công nghiệp khắc nghiệt giúp hệ thống sản xuất luôn duy trì hiệu suất cao nhất.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra điện áp nguồn điều khiển và điện áp tải có phù hợp với thông số 100-240VAC hay không.
- Bước 2: Lắp đặt Relay lên tấm tản nhiệt (khuyến khích dùng HSM-110) bằng vít để tránh quá nhiệt khi chạy tải 20A.
- Bước 3: Đấu nối dây điều khiển vào ngõ vào (Input) và dây tải vào ngõ ra (Output) theo sơ đồ chân của nhà sản xuất.
- Bước 4: Siết chặt các vít đấu nối để tránh hiện tượng move điện gây nóng cực.
- Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận Relay hoạt động đúng trạng thái.
Sản phẩm sử dụng chung và phụ kiện đi kèm
- Tản nhiệt HSM-110: Bắt buộc sử dụng khi dòng tải lớn để bảo vệ chip bán dẫn.
- Bộ điều khiển nhiệt độ PID: Kết hợp để điều khiển chính xác nhiệt độ lò sưởi, máy ép nhựa.
- Aptomat (MCB): Bảo vệ ngắn mạch cho hệ thống điện trước khi vào Relay.
Ứng dụng thực tế của sản phẩm
Relay HSR-2A20LRN được ứng dụng rộng rãi trong:
- Hệ thống sưởi công nghiệp, lò nướng, máy sấy.
- Máy ép nhựa, máy đóng gói thực phẩm.
- Các bảng điều khiển tự động hóa yêu cầu đóng ngắt liên tục.
- Điều khiển đèn chiếu sáng công suất lớn.
Câu hỏi thường gặp (FAQ)
1. Relay bán dẫn (SSR) khác gì với Relay cơ?
SSR không có tiếp điểm cơ khí, không gây tia lửa điện, đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều so với relay cơ.
2. Tại sao tôi cần tản nhiệt HSM-110 cho HSR-2A20LRN?
Vì SSR sinh nhiệt trong quá trình đóng ngắt. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hỏng chip bán dẫn.
3. Chuyển mạch "Random" nghĩa là gì?
Random switching nghĩa là relay sẽ đóng ngay lập tức khi nhận tín hiệu điều khiển, không chờ điểm zero của sóng sin điện áp.
4. HSR-2A20LRN có thể điều khiển tải DC không?
Không, model này được thiết kế chuyên dụng cho tải xoay chiều (VAC).
5. Dòng tải tối đa là 20A, tôi có thể chạy đúng 20A liên tục không?
Để đảm bảo an toàn và độ bền, bạn nên chạy ở mức 60-80% công suất định mức (khoảng 12-16A) hoặc sử dụng tản nhiệt cưỡng bức (quạt).
6. Đèn LED trên Relay có tác dụng gì?
Đèn LED sáng khi ngõ vào nhận tín hiệu, giúp bạn biết Relay đang ở trạng thái ON mà không cần đo điện.
7. Sản phẩm này có chính sách bảo hành ra sao tại AUT VN?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyoung Nux.
8. Làm sao để phân biệt HSR-2A20LRN chính hãng?
Sản phẩm chính hãng có logo Hanyoung Nux sắc nét, đầy đủ chứng chỉ CO/CQ và tem nhãn của AUT VN.
9. Tôi có thể dùng HSR-2A20LRN cho motor không?
SSR này tối ưu cho tải điện trở (gia nhiệt). Với tải cảm (motor), bạn cần cân nhắc kỹ hoặc dùng loại SSR chuyên dụng cho tải cảm để tránh hư hỏng.
10. Thời gian giao hàng của AUT VN là bao lâu?
Chúng tôi hỗ trợ giao hàng hỏa tốc trong nội thành HCM và giao nhanh toàn quốc từ 2-4 ngày.
