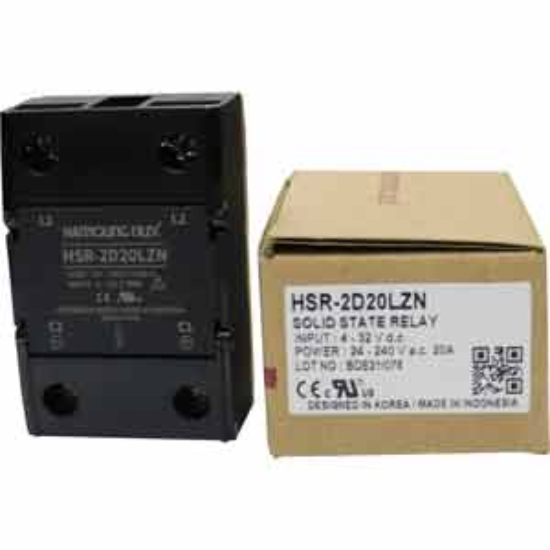

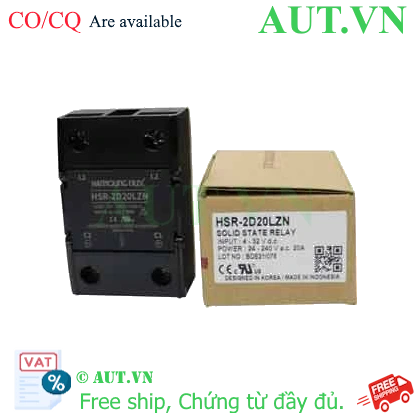

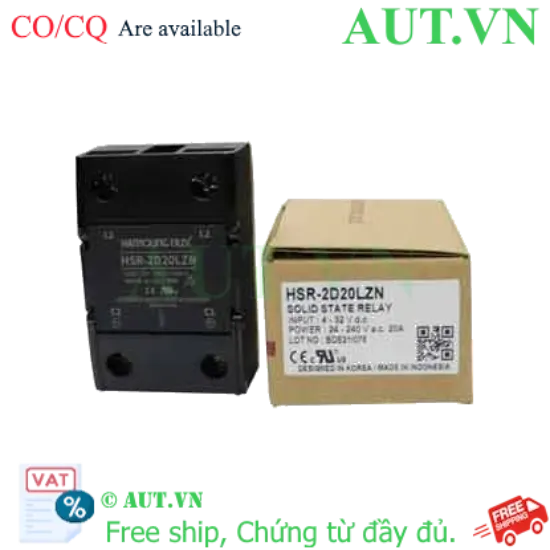

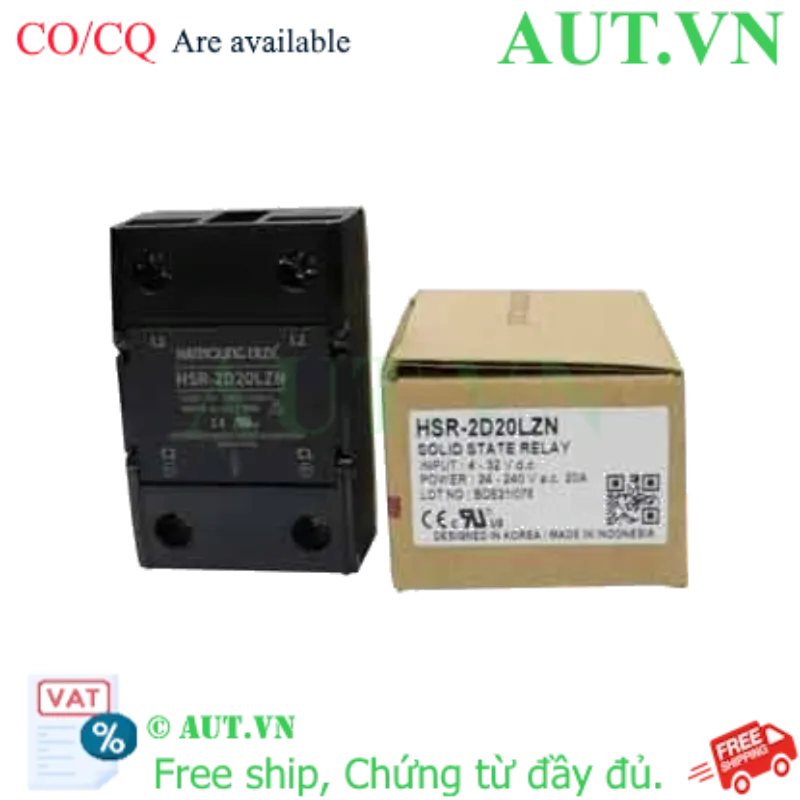

Relay Bán Dẫn Hanyoung Nux HSR-2D20LZN | 20A, 5-24VDC, Zero-Cross

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Dòng điện tải tối đa: 20A (24...240VAC)
Điện áp điều khiển: 5...24VDC
Công nghệ: Zero-cross (đóng ngắt tại điểm 0V) giúp giảm nhiễu EMI
Đặc điểm: Không tia lửa điện, vận hành siêu êm, tuổi thọ cực cao
Ứng dụng: Hệ thống gia nhiệt, lò sấy, máy ép nhựa công nghiệp

nhà chế tạo: Hanyoung Nux

SKU: HSR-2D20LZN

Tải xuống mẫu

Giá cũ: 273.600 ₫

Giá bán: 218.880 ₫

Số lượng:

Relay Bán Dẫn Hanyoung Nux HSR-2D20LZN - Giải Pháp Điều Khiển Nhiệt Độ Chính Xác Cao

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát nguồn điện cho các thiết bị gia nhiệt đòi hỏi sự chính xác, bền bỉ và an toàn tuyệt đối. Relay bán dẫn Hanyoung Nux HSR-2D20LZN (Solid State Relay - SSR) là giải pháp thay thế hoàn hảo cho các loại relay cơ truyền thống, mang lại khả năng đóng ngắt tốc độ cao, không phát sinh tia lửa điện và tuổi thọ vượt trội.

Điểm Nổi Bật Của HSR-2D20LZN

Công nghệ Zero-cross tiên tiến: Sản phẩm tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu xung điện cao áp, giảm thiểu nhiễu điện từ (EMI) và bảo vệ các thiết bị điện tử nhạy cảm trong hệ thống.
Độ bền cơ học vượt trội: Nhờ cấu tạo hoàn toàn bằng linh kiện bán dẫn, không có tiếp điểm cơ khí, HSR-2D20LZN loại bỏ hoàn toàn hiện tượng mòn tiếp điểm hay đánh lửa, đảm bảo vận hành ổn định trong thời gian dài.
Hoạt động siêu êm ái: Loại bỏ hoàn toàn tiếng "tạch tạch" khó chịu của relay cơ, phù hợp cho các môi trường làm việc yêu cầu sự yên tĩnh hoặc các phòng lab chính xác.
Thiết kế tối ưu cho công nghiệp: Kích thước nhỏ gọn, tích hợp đèn LED chỉ thị trạng thái, cực kỳ dễ dàng lắp đặt và giám sát trong tủ điện.

Bảng Thông Số Kỹ Thuật Chi Tiết

Model	HSR-2D20LZN
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Số pha của tải	1 Pha (Single Phase)
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Load)	24...240VAC
Dòng điện tải tối đa	20A
Chế độ đóng ngắt	Zero-cross (Chuyển mạch tại điểm 0)
Chỉ thị trạng thái	Đèn LED Indicator
Dòng rò mạch chính	≤ 20mA
Độ sụt áp tối đa (Trạng thái ON)	1.6V
Nhiệt độ vận hành	-30 đến 90°C
Tiêu chuẩn đạt được	CE, EN, RoHS

Lợi Ích Khi Sử Dụng HSR-2D20LZN

Tối ưu chi phí vận hành: Nhờ tuổi thọ cực cao, bạn sẽ giảm thiểu tối đa chi phí thay thế linh kiện và thời gian dừng máy (downtime) để bảo trì.
Bảo vệ hệ thống điều khiển: Khả năng cách ly quang học giữa mạch điều khiển (PLC) và mạch động lực giúp ngăn ngừa các sự cố quá áp từ tải làm hỏng bộ điều khiển đắt tiền.
Kiểm soát nhiệt độ chính xác: Với tốc độ phản hồi nhanh, sản phẩm kết hợp hoàn hảo với các bộ điều khiển PID để duy trì nhiệt độ ổn định, giúp nâng cao chất lượng sản phẩm đầu ra.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1 - Chuẩn bị: Xác định sơ đồ đấu nối. Kết nối chân ngõ vào (Input) với nguồn 5-24VDC từ PLC, bộ điều khiển nhiệt độ hoặc cảm biến.
Bước 2 - Đấu nối tải: Kết nối ngõ ra (Output) nối tiếp với thiết bị tải (điện trở nhiệt, thanh nhiệt) và nguồn điện AC 24-240V.
Bước 3 - Tản nhiệt (Bắt buộc): Lắp đặt Relay lên tản nhiệt nhôm HSM-110 và sử dụng keo tản nhiệt chuyên dụng để đảm bảo nhiệt độ luôn trong mức cho phép.
Bước 4 - Kiểm tra: Đảm bảo các điểm tiếp xúc vít được siết chặt để tránh hiện tượng move gây nóng và kiểm tra đèn LED trên thân relay để xác nhận trạng thái hoạt động.

Sản Phẩm Thường Được Sử Dụng Chung

Để đạt hiệu quả vận hành cao nhất và tránh cháy nổ linh kiện, HSR-2D20LZN nên được kết hợp cùng:

Tản nhiệt nhôm HSM-110 (Bắt buộc nếu dùng dòng tải > 5A).
Bộ điều khiển nhiệt độ PID (Temperature Controller).
Nguồn DC 24V chất lượng cao để cấp nguồn điều khiển ổn định.

Ứng Dụng Thực Tế (Application)

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành nhựa: Máy ép nhựa, máy đúc khuôn, máy thổi chai.
Ngành thực phẩm: Lò sấy thực phẩm, lò nướng công nghiệp, hệ thống gia nhiệt nồi hơi.
Ngành dệt may & giấy: Hệ thống sấy khô trục cán, máy sấy vải.
Ngành y tế: Các thiết bị tiệt trùng, lò sấy dụng cụ y tế.

Câu Hỏi Thường Gặp (FAQ)

1. Tại sao tôi bắt buộc phải dùng tản nhiệt cho HSR-2D20LZN?
SSR luôn có độ sụt áp (khoảng 1.6V) khi dẫn điện, điều này tạo ra nhiệt năng đáng kể. Nếu không có tản nhiệt, nhiệt độ sẽ tăng cao nhanh chóng gây hỏng linh kiện bán dẫn bên trong.

2. Công nghệ Zero-cross có tác dụng gì cụ thể?
Nó giúp đóng ngắt khi điện áp AC ở mức 0V, giúp giảm dòng điện xung (inrush current) và giảm nhiễu điện từ (EMI) cho các thiết bị điều khiển xung quanh.

3. Tôi có thể dùng Relay này để điều khiển tải DC không?
Không. Model HSR-2D20LZN được thiết kế cho tải AC (24-240VAC). Để điều khiển tải DC, bạn cần sử dụng dòng SSR DC-DC của Hanyoung Nux.

4. Điện áp điều khiển 5-24VDC có tương thích với PLC không?
Hoàn toàn tương thích. Hầu hết các dòng PLC hiện nay (Siemens, Mitsubishi, Omron...) đều có ngõ ra 24VDC rất phù hợp với sản phẩm này.

5. Làm sao để biết Relay đang hoạt động hay bị hỏng?
Quan sát đèn LED trên thân: Nếu có lệnh điều khiển mà đèn không sáng, có thể mạch điều khiển hoặc Relay bị lỗi. Nếu đèn sáng nhưng tải không chạy, có thể mạch tải hoặc SSR đã hỏng.

6. Relay này có tiếng ồn khi đóng ngắt không?
Không, đây là ưu điểm lớn nhất của SSR so với relay cơ. Nó hoạt động hoàn toàn im lặng.

7. Độ sụt áp 1.6V có ảnh hưởng đến thiết bị không?
Nó chỉ gây sụt áp nhẹ tại thiết bị tải và tạo nhiệt. Việc sử dụng tản nhiệt đúng cách sẽ giải quyết vấn đề này.

8. Tôi có thể lắp nhiều Relay này cạnh nhau không?
Có, nhưng cần đảm bảo khoảng cách và hệ thống tản nhiệt đủ tốt để không làm ảnh hưởng đến nhiệt độ của nhau.

9. Sản phẩm có sẵn hàng tại AUT VN không?
AUT VN luôn sẵn kho các dòng SSR Hanyoung Nux, vui lòng liên hệ Hotline để kiểm tra tồn kho mới nhất.

10. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ CO/CQ chính hãng cho các dự án và khách hàng cần minh bạch nguồn gốc.
