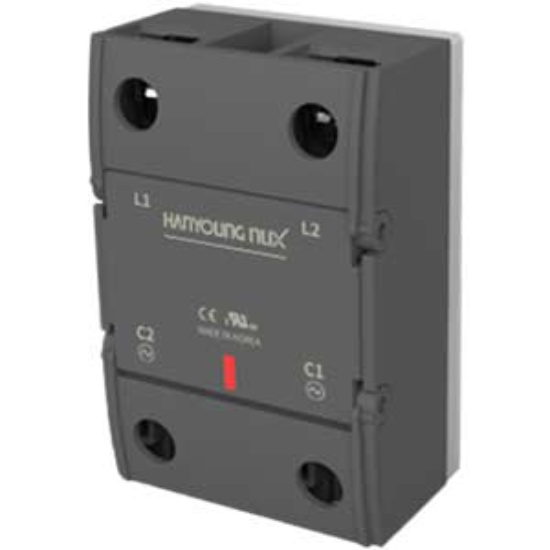

Relay Bán Dẫn Hanyong Nux HSR-2D20LRN | 1 Pha 20A, 240VAC, Chuyển Mạch Random

Loại: Relay bán dẫn (SSR) 1 pha, độ bền cao.
Dòng điện tải: 20A - Phù hợp cho các thiết bị công suất trung bình.
Điện áp tải: 24...240VAC - Linh hoạt cho nhiều hệ thống điện.
Điện áp điều khiển: 5...24VDC - Tương thích tốt với PLC và vi điều khiển.
Đặc điểm: Chuyển mạch Random, tích hợp đèn LED chỉ thị trạng thái.

nhà chế tạo: Hanyoung Nux

SKU: HSR-2D20LRN

Tải xuống mẫu

Giá cũ: 248.472 ₫

Giá bán: 207.060 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Hanyong Nux HSR-2D20LRN

Relay bán dẫn Hanyong Nux HSR-2D20LRN (Solid State Relay - SSR) là một thiết bị đóng ngắt điện tử hiện đại, không sử dụng tiếp điểm cơ khí. Điều này giúp loại bỏ hiện tượng đánh lửa, tiếng ồn và mài mòn, mang lại tuổi thọ vận hành gần như vĩnh cửu nếu được sử dụng đúng cách. Với khả năng chuyển mạch nhanh và chính xác, HSR-2D20LRN là lựa chọn hàng đầu cho các hệ thống điều khiển nhiệt độ công nghiệp yêu cầu độ tin cậy tuyệt đối.

Điểm nổi bật của HSR-2D20LRN

Không tiếp điểm: Loại bỏ hoàn toàn hiện tượng hồ quang điện, tăng cường an toàn cháy nổ.
Tốc độ đóng ngắt cực nhanh: Phản hồi tức thì với tín hiệu điều khiển từ 5-24VDC.
Độ bền vượt trội: Chịu được môi trường khắc nghiệt từ -30°C đến 90°C.
Kích thước nhỏ gọn: Dễ dàng lắp đặt trên bề mặt tủ điện, tiết kiệm không gian.
Chỉ thị trực quan: Đèn LED tích hợp giúp kỹ thuật viên dễ dàng theo dõi trạng thái ON/OFF của thiết bị.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	HSR-2D20LRN
Số pha tải	1 pha
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Output)	24...240VAC
Dòng điện tải định mức	20A
Kiểu chuyển mạch	Random (Ngẫu nhiên)
Tản nhiệt khuyến nghị	HSM-110 (Bán riêng)
Dòng điện rò (Mạch chính)	20mA
Sụt áp tối đa khi ON	1.6V
Nhiệt độ hoạt động	-30...90°C
Tiêu chuẩn chứng nhận	CE, EN, RoHS

Lợi ích khi sử dụng Relay bán dẫn Hanyong Nux

Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ như relay cơ.
Hoạt động yên tĩnh: Không phát ra tiếng "tạch tạch" khi đóng ngắt, phù hợp cho môi trường yêu cầu yên tĩnh.
Độ chính xác cao: Lý tưởng cho việc điều khiển PID, giúp duy trì nhiệt độ ổn định trong sai số cực thấp.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Xác định đúng cực tính của ngõ vào (Input): Chân (+) nối với nguồn 5-24VDC, chân (-) nối với 0V/GND.
Bước 2: Đấu nối ngõ ra (Output) nối tiếp với tải (thiết bị gia nhiệt, đèn, motor...) và nguồn điện AC 24-240V.
Bước 3: Quan trọng: Gắn Relay lên tản nhiệt (ví dụ HSM-110) và sử dụng keo tản nhiệt để tránh quá nhiệt khi chạy dòng tải cao (>5A).
Bước 4: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận Relay hoạt động bình thường.

Sản phẩm sử dụng chung

Để tối ưu hiệu suất và tuổi thọ, HSR-2D20LRN nên được kết hợp cùng:

Tản nhiệt HSM-110: Giải nhiệt cho SSR, tránh ngắt mạch do quá nhiệt.
Bộ điều khiển nhiệt độ PID: Tạo tín hiệu điều khiển PWM gửi đến chân Input của Relay.
Aptomat (MCB): Bảo vệ ngắn mạch cho hệ thống.

Ứng dụng thực tế

Relay bán dẫn Hanyong Nux HSR-2D20LRN được ứng dụng rộng rãi trong:

Máy ép nhựa, máy đúc áp lực.
Lò sấy công nghiệp, lò nướng thực phẩm.
Hệ thống điều khiển nhiệt độ trong phòng thí nghiệm.
Điều khiển các tải điện trở nhiệt (Heating elements).

Câu hỏi thường gặp (FAQ)

1. Relay HSR-2D20LRN có cần tản nhiệt không?
Có. Khi dòng tải vượt quá 5A, Relay sẽ sinh nhiệt lớn. Bạn bắt buộc phải dùng tản nhiệt (như HSM-110) để tránh hư hỏng thiết bị.

2. Sự khác biệt giữa chuyển mạch Random và Zero-Cross là gì?
Random chuyển mạch ngay lập tức khi có tín hiệu, trong khi Zero-Cross đợi điện áp AC về 0V mới đóng. Random phù hợp hơn cho các tải cảm hoặc khi cần phản ứng cực nhanh.

3. Tôi có thể dùng nguồn 12VDC để điều khiển không?
Có, dải điện áp ngõ vào là 5-24VDC, nên 12VDC hoạt động rất ổn định.

4. Sản phẩm này có bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux. Vui lòng liên hệ AUT VN để biết chi tiết.

5. Tại sao đèn LED sáng nhưng tải không chạy?
Hãy kiểm tra lại nguồn cấp cho tải (AC) hoặc kiểm tra xem tải có bị đứt dây hay không.

6. HSR-2D20LRN có thể điều khiển motor AC không?
Có thể, nhưng lưu ý đây là Relay 1 pha, phù hợp nhất với tải điện trở (gia nhiệt). Với motor, hãy tính toán dòng khởi động.

7. Tôi muốn mua số lượng lớn có được chiết khấu không?
AUT VN luôn có chính sách giá sỉ hấp dẫn cho khách hàng doanh nghiệp và đại lý.

8. Sản phẩm có xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho sản phẩm.

9. Điều gì xảy ra nếu tôi lắp ngược cực Input?
Relay sẽ không hoạt động. Tuy nhiên, hầu hết các SSR hiện đại đều có diode bảo vệ, nhưng bạn nên kiểm tra kỹ trước khi cấp nguồn.

10. Kích thước thực tế của sản phẩm là bao nhiêu?
Sản phẩm có kích thước: 64mm x 42mm x 27.3mm, rất gọn gàng cho tủ điện.
