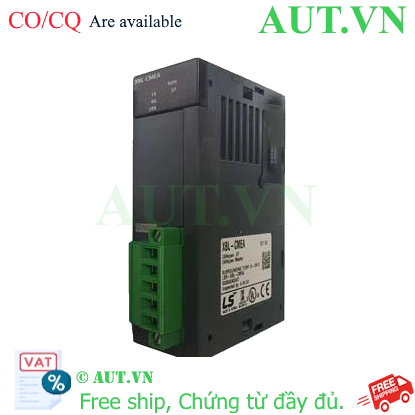

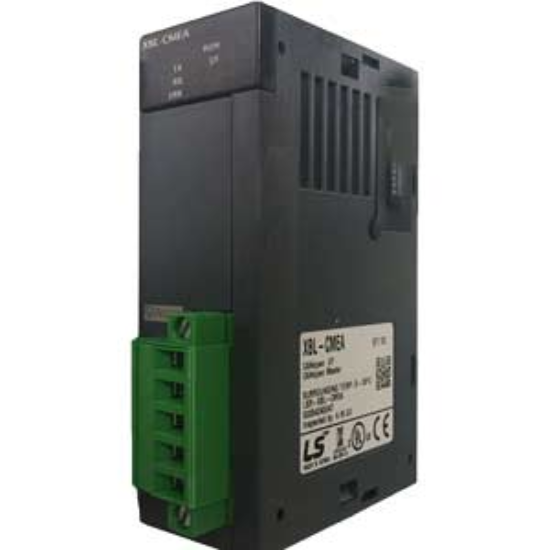

Giới thiệu về Mô đun truyền thông CANopen LS XBL-CMEA

Mô đun truyền thông mở rộng LS XBL-CMEA là giải pháp kết nối mạng công nghiệp cao cấp, được thiết kế dành riêng để tối ưu hóa sức mạnh cho dòng PLC XBL của LS Electric. Bằng cách tích hợp giao thức CANopen đạt tiêu chuẩn quốc tế, XBL-CMEA đóng vai trò là trung tâm kết nối, cho phép PLC giao tiếp với tốc độ cực cao và độ trễ cực thấp với các thiết bị ngoại vi như biến tần, servo drive và các module I/O từ xa.

Nếu bạn đang tìm kiếm một giải pháp để hiện thực hóa các hệ thống tự động hóa phức tạp, đòi hỏi sự đồng bộ hóa dữ liệu chính xác tuyệt đối giữa các trục điều khiển, thì LS XBL-CMEA chính là sự lựa chọn hàng đầu. Với sự đồng hành từ AUT VN, bạn không chỉ nhận được sản phẩm chính hãng mà còn được đảm bảo về hiệu suất vận hành ổn định nhất trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của LS XBL-CMEA

• Truyền tải dữ liệu thời gian thực (Real-time): Khả năng hỗ trợ tối đa 32 Process Data Objects (PDO) giúp các lệnh điều khiển được thực hiện ngay lập tức, loại bỏ hoàn toàn độ trễ hệ thống.
• Cấu hình linh hoạt: Thiết bị cho phép thiết lập linh hoạt giữa chế độ Master (điều khiển mạng) hoặc Slave (phục vụ mạng), đáp ứng mọi kịch bản lắp đặt đa dạng.
• Băng thông tùy biến cao: Dải tốc độ Baud rate từ 10 Kbps đến 1000 Kbps giúp thiết bị thích ứng hoàn hảo từ các mạng quy mô nhỏ đến các hệ thống mạng công nghiệp lớn.
• Tối ưu không gian lắp đặt: Với thiết kế siêu mỏng chỉ 27mm, mô đun giúp bạn tiết kiệm tối đa diện tích trong tủ điện, giúp việc quản lý dây dẫn và tản nhiệt trở nên dễ dàng.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: LS Electric Official

Lợi ích khi đầu tư LS XBL-CMEA cho hệ thống

• Tối ưu chi phí đầu tư: Sử dụng mạng CANopen giúp giảm thiểu số lượng dây dẫn I/O, cắt giảm đáng kể chi phí vật tư và thời gian thi công.
• Độ tin cậy tuyệt đối: Công nghệ truyền thông kỹ thuật số loại bỏ nhiễu tín hiệu analog, đảm bảo dữ liệu điều khiển luôn chính xác.
• Khả năng mở rộng linh hoạt: Dễ dàng tích hợp thêm thiết bị mới vào mạng lưới mà không cần thay đổi cấu trúc phần cứng PLC chính.

Hướng dẫn lắp đặt và cấu hình (How-to)

1. Bước 1: Lắp đặt vật lý: Gắn mô đun XBL-CMEA vào khe cắm mở rộng của CPU PLC LS XBL. Đảm bảo các khớp nối được cài chặt chẽ.
2. Bước 2: Đấu nối tín hiệu: Kết nối dây cáp truyền thông vào các terminal CAN_H, CAN_L và GND. Lưu ý: Phải lắp điện trở kết thúc (Terminating Resistor) 120Ω tại hai đầu xa nhất của mạng để chống phản xạ tín hiệu.
3. Bước 3: Cấu hình phần mềm: Sử dụng phần mềm XG5000. Thiết lập Node ID riêng biệt, chọn Baud rate đồng nhất và cấu hình các tham số PDO/SDO.
4. Bước 4: Kiểm tra vận hành: Download chương trình xuống PLC, quan sát đèn LED trạng thái trên mô đun để xác nhận kết nối mạng thành công.

Sản phẩm sử dụng chung với thiết bị nào? (isRelatedTo)

Để đạt hiệu suất cao nhất, XBL-CMEA nên được kết hợp với:

• PLC LS XBL Series: Thiết bị điều khiển trung tâm.
• Biến tần LS (iG5A, S100, iS7...): Điều khiển tốc độ motor qua mạng.
• Servo Drive LS: Điều khiển vị trí chính xác cao qua CANopen.
• Remote I/O Modules: Mở rộng điểm thu thập dữ liệu từ xa.

Ứng dụng thực tế (PropertyValue)

• Hệ thống đóng gói tự động: Đồng bộ hóa các trục Servo độ chính xác cao.
• Hệ thống băng tải thông minh: Điều khiển chuỗi biến tần trong kho vận Logistics.
• Máy CNC & Robot công nghiệp: Truyền lệnh điều khiển chính xác từ PLC đến driver.
• Quản lý năng lượng: Thu thập dữ liệu thời gian thực từ thiết bị đo lường.
