Giới thiệu Cảm biến quang Omron EE-SX954-W 3M
Cảm biến quang Omron EE-SX954-W 3M là dòng cảm biến quang điện siêu nhỏ (Ultra-compact) dạng rãnh, được thiết kế chuyên dụng để phát hiện các vật thể cực nhỏ với độ chính xác tuyệt đối. Với thiết kế kiểu chữ U (U-shaped) tinh tế, sản phẩm cực kỳ lý tưởng để lắp đặt trong các không gian chật hẹp của máy móc tự động hóa, nơi các loại cảm biến thông thường không thể tiếp cận.
Sản phẩm thuộc phân khúc cao cấp của Omron, đảm bảo khả năng phản hồi nhanh chóng và hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Tại AUT VN, chúng tôi cung cấp model EE-SX954-W 3M chính hãng, giúp tối ưu hóa quy trình sản xuất, kiểm soát chất lượng và nâng cao hiệu suất dây chuyền của bạn.
Điểm nổi bật của Omron EE-SX954-W 3M
- Độ chính xác cực cao: Khả năng phát hiện vật thể có kích thước siêu nhỏ (tối thiểu 1.8 x 0.8 mm) một cách ổn định.
- Tốc độ phản hồi ấn tượng: Tần số đáp ứng lên đến 1kHz, đáp ứng hoàn hảo cho các dây chuyền sản xuất tốc độ cao.
- Thiết kế linh hoạt: Tích hợp cả hai chế độ điều khiển Light-ON và Dark-ON, cho phép tùy biến dễ dàng theo logic lập trình PLC.
- Kết nối thuận tiện: Cáp nối sẵn 3 mét giúp tiết kiệm thời gian đi dây và giảm thiểu chi phí lắp đặt trong tủ điện công nghiệp.
- Độ bền vượt trội: Vỏ nhựa PBT chất lượng cao, chịu được tác động cơ học và môi trường vận hành liên tục.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | EE-SX954-W 3M |
| Kiểu cảm biến | Dạng rãnh (U-shaped / Grooved type) |
| Phương pháp phát hiện | Thu phát trực tiếp (Through-beam) |

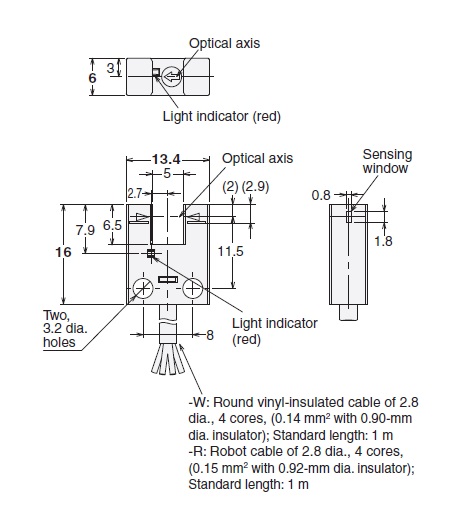

| Chiều rộng khe hở | 5 mm |
| Ngõ ra điều khiển | NPN Open Collector |
| Chế độ hoạt động | Lựa chọn Light-ON hoặc Dark-ON |
| Kích thước vật thể tối thiểu | 1.8 x 0.8 mm (Vật không xuyên sáng) |
| Điện áp hoạt động | 5 đến 24 VDC (±10%) |
| Dòng tiêu thụ | 15 mA |
| Dòng tải tối đa | 50 mA |
| Tần số đáp ứng | Tối thiểu 1 kHz (Trung bình 3 kHz) |
| Nhiệt độ vận hành | -25 đến 55 ℃ |
| Cấp độ bảo vệ | IP50 |
| Chiều dài cáp | 3 m |
| Chất liệu vỏ | Nhựa PBT (Polybutylene Terephthalate) |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Omron EE-SX954-W 3M
- Nâng cao năng suất: Phát hiện lỗi và đếm sản phẩm nhanh chóng, giảm thiểu tỷ lệ hàng lỗi trên dây chuyền.
- Tiết kiệm chi phí: Độ bền vượt trội từ Omron giúp giảm thiểu tối đa chi phí thay thế và bảo trì định kỳ.
- Dễ dàng tích hợp: Ngõ ra NPN chuẩn công nghiệp, tương thích hoàn hảo với hầu hết các dòng PLC hiện nay như Omron, Mitsubishi, Siemens.
- An tâm vận hành: Sản phẩm chính hãng được phân phối bởi AUT VN đảm bảo đầy đủ CO/CQ, giúp doanh nghiệp yên tâm về chất lượng đầu vào.
Hướng dẫn lắp đặt và sử dụng (How to)
- Bước 1: Lắp đặt cơ khí: Cố định cảm biến vào giá đỡ tại vị trí vật thể sẽ đi qua khe rãnh 5mm. Đảm bảo cảm biến được lắp chắc chắn, không bị rung lắc.

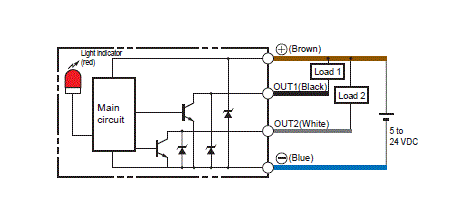

- Bước 2: Đấu nối điện: Kết nối dây nguồn (5-24VDC) và dây tín hiệu theo sơ đồ ngõ ra NPN. Lưu ý kiểm tra đúng cực âm/dương để tránh hỏng thiết bị.
- Bước 3: Thiết lập chế độ: Chuyển đổi giữa Light-ON (tín hiệu bật khi có ánh sáng) hoặc Dark-ON (tín hiệu bật khi bị che) tùy theo yêu cầu của mạch điều khiển logic.
- Bước 4: Kiểm tra vận hành: Quan sát đèn LED chỉ báo trên thân máy để xác nhận vật thể đã cắt qua tia sáng thành công.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống tự động hóa vận hành tối ưu, quý khách nên kết hợp EE-SX954-W 3M với:
- Bộ điều khiển PLC Omron: Các dòng CP1E, CP1L, CJ2M giúp xử lý tín hiệu tức thời.
- Nguồn tổ ong DC 24V: Cung cấp nguồn điện ổn định cho cảm biến.
- Relay trung gian: Sử dụng để cách ly và mở rộng ngõ ra nếu cần thiết.
Ứng dụng thực tế (Application)
- Ngành đóng gói: Đếm số lượng bao bì, chai lọ trên băng tải tốc độ cao.
- Ngành sản xuất linh kiện điện tử: Kiểm tra sự hiện diện của chip, linh kiện siêu nhỏ trên bảng mạch.
- Ngành in ấn: Cảm biến vị trí giấy, kiểm tra khổ giấy trong máy in công nghiệp.
- Robot và máy CNC: Xác định điểm giới hạn (Limit switch) cho các trục di chuyển chính xác.
Câu hỏi thường gặp (FAQ)
1. Cảm biến EE-SX954-W 3M khác gì so với bản 1M?
Điểm khác biệt duy nhất là chiều dài dây cáp. Bản 3M cho phép lắp đặt ở các vị trí xa tủ điện hơn mà không cần nối dây thêm, giúp tín hiệu ổn định hơn.
2. Tôi có thể sử dụng nguồn 12V không?
Có, dải điện áp hoạt động rộng từ 5V đến 24VDC, nên 12V hoàn toàn phù hợp và hoạt động ổn định.
3. Làm thế nào để chọn giữa Light-ON và Dark-ON?
Nếu bạn muốn tín hiệu bật khi vật thể đi qua (che khuất ánh sáng), hãy chọn Dark-ON. Nếu muốn tín hiệu bật khi ánh sáng truyền qua, hãy chọn Light-ON.
4. Cảm biến này có chống bụi không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi tốt nhưng không có khả năng chống tia nước trực tiếp. Tránh lắp đặt ở nơi quá ẩm ướt.
5. Tần số 1kHz có đáp ứng được máy chạy tốc độ cao không?
Hoàn toàn được. Với tần số đáp ứng trung bình lên tới 3kHz, nó cực kỳ mạnh mẽ cho các ứng dụng đếm sản phẩm tốc độ cao.
6. Ngõ ra NPN có dùng được cho PLC Siemens không?
Có, nhưng bạn cần cấu hình chân Input của PLC Siemens ở chế độ nhận tín hiệu NPN (Sinking) để đảm bảo tương thích.
7. Vật thể màu đen có phát hiện được không?
Có, vì đây là cảm biến thu phát trực tiếp qua rãnh, vật thể chỉ cần che khuất tia sáng là cảm biến sẽ ngay lập tức nhận diện.
8. Sản phẩm có được bảo hành không?
Tất cả sản phẩm mua tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Omron.
9. Tôi có cần lắp thêm thiết bị bảo vệ nguồn không?
Để đảm bảo tuổi thọ cao nhất, nên sử dụng nguồn DC chất lượng cao để tránh nhiễu điện áp gây sai số tín hiệu.
10. Làm sao để phân biệt hàng chính hãng Omron?
Hãy mua tại các đại lý uy tín như AUT VN, nơi cung cấp đầy đủ chứng từ CO/CQ và hóa đơn chứng từ rõ ràng.
Nguồn tham khảo: Omron Industrial Automation
