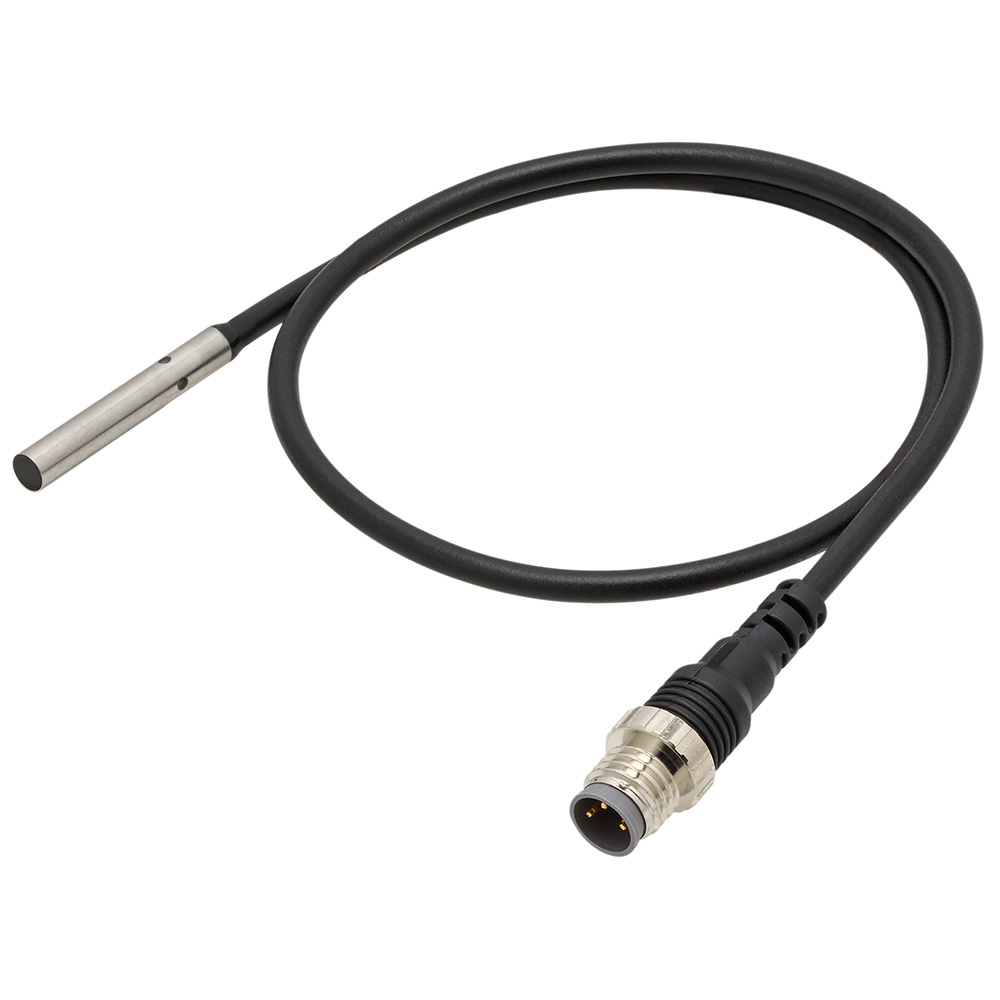

Cảm biến tiệm cận Omron E2E-C04S12-CJ-B1: Phi 4mm, PNP NO, Khoảng cách 1.2mm - Chính hãng AUT VN

Model: E2E-C04S12-CJ-B1
Kích thước: Đường kính 4mm (Siêu nhỏ)
Ngõ ra: PNP NO (Thường mở)
Khoảng cách phát hiện: 1.2mm
Kiểu kết nối: Giắc cắm M8, cáp 0.3m
Tiêu chuẩn bảo vệ: IP67 (Chống bụi, chống nước, chống dầu)
Nguồn cấp: 10...30VDC

nhà chế tạo: Omron

SKU: E2E-C04S12-CJ-B1 0.3M

Tải xuống mẫu

Giá cũ: 2.325.900 ₫

Giá bán: 1.860.720 ₫

Số lượng:

Cảm biến tiệm cận Omron E2E-C04S12-CJ-B1 là giải pháp phát hiện vật thể kim loại siêu chính xác trong không gian hạn chế. Với kích thước chỉ 4mm, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu độ tinh gọn cao nhưng vẫn đảm bảo độ bền công nghiệp vượt trội.

Điểm nổi bật của Omron E2E-C04S12-CJ-B1

Kích thước siêu nhỏ (M4): Cho phép lắp đặt tại những vị trí chật hẹp nhất mà các dòng cảm biến thông thường không thể tiếp cận.
Thiết kế Shielded (Có bọc chống nhiễu): Giúp cảm biến hoạt động ổn định, tránh hiện tượng tác động từ các vật thể kim loại xung quanh.
Độ bền cao: Vỏ bằng thép không gỉ SUS303 và bề mặt nhựa ABS chịu nhiệt, đạt chuẩn IP67 chống thấm dầu và nước.
Kết nối linh hoạt: Sử dụng giắc cắm M8 tiêu chuẩn giúp việc thay thế và bảo trì trở nên nhanh chóng, dễ dàng.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E2E-C04S12-CJ-B1

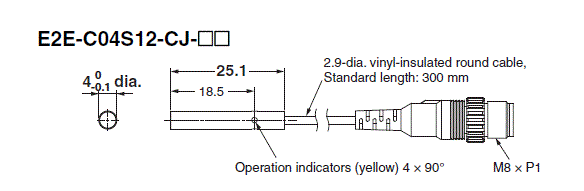

Kích thước đầu cảm biến	Đường kính 4mm
Loại cảm biến	Hình trụ, có bọc chống nhiễu (Shielded)
Nguồn cấp	DC 3 dây (10 to 30 VDC)
Khoảng cách phát hiện	1.2 mm ±10%
Khoảng cách thiết lập	0 đến 0.84 mm
Chế độ hoạt động	NO (Normally Open - Thường mở)
Loại ngõ ra	PNP Open Collector
Tần số đáp ứng	4 kHz
Dòng điện tiêu thụ	Max 10 mA
Khả năng chịu tải ngõ ra	Max 100 mA
Chỉ báo	Đèn LED vàng (Hoạt động)
Nhiệt độ vận hành	-25 đến 70 ℃
Tiêu chuẩn bảo vệ	IEC: IP67, Chống dầu
Phương pháp kết nối	Giắc cắm M8 (Cáp 0.3m)
Vật liệu	Vỏ: SUS303, Bề mặt: Nhựa ABS chịu nhiệt, Cáp: PVC

Lợi ích khi sử dụng sản phẩm

Tối ưu diện tích: Giảm kích thước thiết bị máy móc nhưng vẫn duy trì hiệu suất kiểm soát.
Giảm thiểu sai sót: Tần số đáp ứng 4kHz cho phép phát hiện vật thể tốc độ cao một cách chính xác.
Tuổi thọ dài: Khả năng chống nhiễu và bảo vệ IP67 giúp thiết bị vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Xác định vị trí lắp đặt, đảm bảo khoảng cách từ mặt cảm biến đến vật thể cần phát hiện trong khoảng 1.2mm.

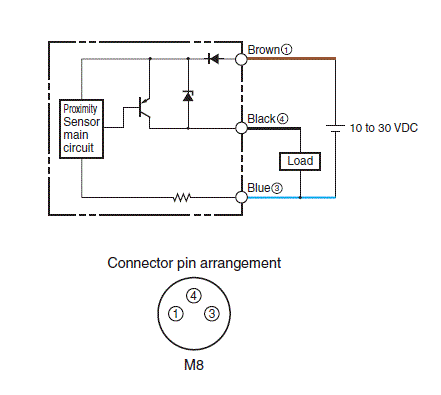

Bước 2: Đấu nối dây theo sơ đồ chuẩn PNP: Dây Nâu (+) 10-30VDC, Dây Xanh (-) 0V, Dây Đen (Ngõ ra tín hiệu).
Bước 3: Kết nối giắc cắm M8 chắc chắn để đảm bảo tín hiệu truyền tải ổn định.
Bước 4: Cấp nguồn và điều chỉnh vị trí vật thể cho đến khi đèn LED vàng sáng lên khi phát hiện kim loại.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn chỉnh, Omron E2E-C04S12-CJ-B1 thường được sử dụng cùng với:

Cáp kết nối M8-M12 hoặc cáp M8 3-core.
Bộ điều khiển PLC (Omron, Siemens, Mitsubishi...).
Rơ le trung gian hoặc bộ chuyển đổi tín hiệu.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong:

Công nghiệp điện tử: Phát hiện vị trí linh kiện siêu nhỏ trong máy SMT.
Thiết bị y tế: Kiểm soát chuyển động của các cánh tay robot phẫu thuật.
Máy đóng gói: Cảm biến giới hạn hành trình cho các chi tiết cơ khí nhỏ.
Sản xuất bán dẫn: Định vị khay chứa chip hoặc wafer.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E2E-C04S12-CJ-B1 có thể phát hiện nhựa hay gỗ không?
Không, đây là cảm biến tiệm cận điện cảm, chỉ phát hiện các vật thể bằng kim loại (đặc biệt là sắt/thép).

2. Sự khác biệt giữa PNP và NPN của dòng này là gì?
PNP sẽ xuất mức tín hiệu dương (+) khi phát hiện vật thể, trong khi NPN sẽ xuất mức tín hiệu âm (-).

3. Khoảng cách 1.2mm là cố định hay có thể điều chỉnh?
Đây là khoảng cách phát hiện định mức. Bạn có thể điều chỉnh khoảng cách lắp đặt thực tế từ 0 đến 0.84mm để đảm bảo độ nhạy cao nhất.

4. Sản phẩm có chịu được môi trường dầu mỡ không?
Có, sản phẩm đạt chuẩn IP67 và có khả năng chống dầu (Oil-proof), rất phù hợp cho máy công cụ.

5. Giắc cắm M8 là loại nào?
Đây là chuẩn kết nối công nghiệp M8, giúp bạn dễ dàng thay thế cảm biến mà không cần đấu nối lại dây từ đầu.

6. Tại sao đèn LED không sáng khi đưa sắt lại gần?
Hãy kiểm tra lại nguồn cấp (10-30VDC) và đảm bảo khoảng cách giữa mặt cảm biến và vật thể không vượt quá 1.2mm.

7. Cảm biến này có bị nhiễu bởi kim loại xung quanh không?
Vì là loại Shielded (có bọc), nó hạn chế tối đa nhiễu từ hai bên hông, chỉ tập trung phát hiện vật thể ở mặt trước.

8. Sản phẩm này có chính sách bảo hành như thế nào tại AUT VN?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron. AUT VN hỗ trợ kỹ thuật miễn phí trong quá trình lắp đặt.

9. Tôi có thể dùng cảm biến này cho ứng dụng đếm sản phẩm tốc độ cao không?
Hoàn toàn được, với tần số đáp ứng lên tới 4kHz, sản phẩm hoạt động cực tốt cho các ứng dụng đếm nhanh.

10. Làm sao để phân biệt hàng chính hãng Omron?
Sản phẩm tại AUT VN cung cấp đầy đủ CO/CQ, tem nhãn rõ ràng và đúng quy cách đóng gói của hãng.

Nguồn tham khảo: Omron Industrial Automation
