Công tắc hành trình Omron D4C-1720 - Cần gạt con lăn, Chống nước IP67, Cáp 5m Chính Hãng | AUT VN

Kiểu tác động: Roller Lever (Cần gạt con lăn thép) vận hành chính xác, giảm ma sát tối đa.
Tiêu chuẩn bảo vệ: IP67 chống bụi tuyệt đối và kháng nước vượt trội, lý tưởng cho môi trường khắc nghiệt.
Cấu hình tiếp điểm: SPDT (1NO + 1NC) linh hoạt cho mọi sơ đồ điều khiển PLC và Relay.
Kết nối công nghiệp: Tích hợp sẵn dây cáp dài 5m chuẩn UL/CSA, hạn chế mối nối, giảm nhiễu.
Độ bền vượt trội: Chịu tải 5A/250VAC, tuổi thọ cơ học cực cao, đảm bảo hệ thống vận hành liên tục.

nhà chế tạo: Omron

SKU: D4C-1720

Tải xuống mẫu

Giá cũ: 2.997.600 ₫

Giá bán: 2.398.080 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D4C-1720

Công tắc hành trình Omron D4C-1720 (Limit Switch) là thiết bị cảm biến vị trí cao cấp, được thiết kế chuyên biệt cho các hệ thống tự động hóa yêu cầu độ tin cậy và chính xác tuyệt đối. Với cơ chế tác động cơ khí bền bỉ, D4C-1720 đóng vai trò là "chốt chặn" an toàn, kiểm soát hành trình và giới hạn chuyển động của các chi tiết máy, giúp ngăn ngừa va chạm và bảo vệ thiết bị. Sản phẩm là lựa chọn hàng đầu cho các nhà máy thông minh nhờ khả năng phản hồi tín hiệu tức thì và độ bền chuẩn công nghiệp Nhật Bản.

Điểm nổi bật của Omron D4C-1720

Khả năng thích nghi môi trường khắc nghiệt: Đạt tiêu chuẩn IP67, thiết bị hoàn toàn kín khít, chống xâm nhập của bụi bẩn và chịu được ngâm nước tạm thời, cực kỳ phù hợp cho môi trường sản xuất ẩm ướt, nhiều dầu mỡ hoặc hóa chất nhẹ.
Thiết kế Roller Lever tối ưu: Cần gạt con lăn bằng thép không gỉ giúp giảm thiểu ma sát khi vật thể tác động, không chỉ tăng tuổi thọ cho công tắc mà còn bảo vệ bề mặt sản phẩm/linh kiện máy, tránh gây trầy xước.
Kết nối linh hoạt với cáp 5m: Thay vì sử dụng đầu nối truyền thống dễ bị lỏng hoặc oxy hóa, D4C-1720 tích hợp sẵn cáp dài 5m chuẩn UL/CSA, giúp đơn giản hóa quá trình đi dây trong các máy móc kích thước lớn.
Độ tin cậy tuyệt đối: Tiếp điểm SPDT cho phép tùy chỉnh linh hoạt giữa thường mở (NO) và thường đóng (NC), tương thích hoàn hảo với các dòng PLC phổ biến như Omron, Siemens, Mitsubishi, Keyence...

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	D4C-1720
Thương hiệu	Omron (Nhật Bản)
Loại tác động (Actuator)	Roller Lever (Cần gạt con lăn thép)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Định mức điện áp/dòng điện	5A tại 250VAC / 4A tại 30VDC
Cấp bảo vệ (Protection)	IP67 (Chống bụi, chống thấm nước)
Chiều dài cáp kết nối	5 mét (Chuẩn công nghiệp UL/CSA)
Nhiệt độ vận hành	-10°C đến +70°C
Tiêu chuẩn chứng nhận	UL, CSA, CE

Nguồn tham khảo: Omron Industrial Automation Official Site

Lợi ích khi sử dụng sản phẩm

Nâng cao năng suất vận hành: Đảm bảo vị trí dừng của máy chính xác tuyệt đối, loại bỏ sai số trong quy trình sản xuất tự động.
Tiết kiệm chi phí bảo trì: Độ bền cơ học cực cao giúp kéo dài chu kỳ thay thế, giảm thiểu thời gian dừng máy (downtime) không mong muốn.
An toàn tối đa cho hệ thống: Hoạt động như một rào chắn an toàn, ngăn chặn việc máy chạy quá hành trình gây hư hỏng nghiêm trọng cho cơ cấu cơ khí.
Yên tâm về chất lượng tại AUT VN: Khi mua tại AUT VN, quý khách được cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ và chế độ bảo hành chuyên nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định điểm giới hạn: Đo đạc và xác định chính xác vị trí vật thể cần được phát hiện (ví dụ: điểm Home hoặc điểm dừng cuối của trục).

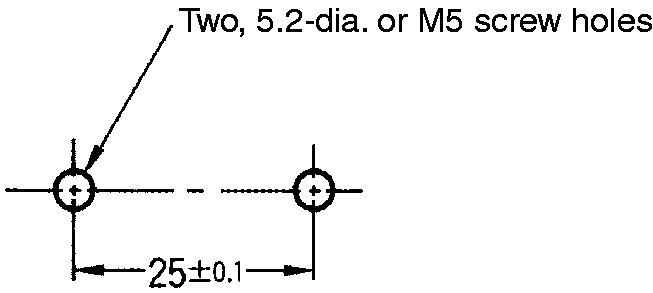

Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng bắt chặt thân công tắc D4C-1720 vào khung máy. Đảm bảo thiết bị cố định, không rung lắc khi máy vận hành.
Bước 3: Đấu nối điện: Kết nối 3 lõi dây cáp vào PLC hoặc Relay trung gian theo sơ đồ SPDT (Chân chung COM, chân thường mở NO, chân thường đóng NC).
Bước 4: Căn chỉnh con lăn: Điều chỉnh khoảng cách sao cho khi vật thể di chuyển đến, nó tác động vừa đủ vào cần gạt con lăn để chuyển trạng thái tiếp điểm mà không gây lực ép quá lớn.
Bước 5: Kiểm tra an toàn: Chạy máy ở chế độ Manual (thủ công) với tốc độ thấp để xác nhận tín hiệu trả về PLC chính xác trước khi vận hành chế độ Auto.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hóa hệ thống điều khiển, Omron D4C-1720 thường được kết hợp cùng:

PLC Omron/Siemens/Mitsubishi: Bộ điều khiển trung tâm tiếp nhận và xử lý tín hiệu từ công tắc.
Rơ-le trung gian (Intermediate Relay): Giúp cách ly tín hiệu và bảo vệ ngõ vào PLC khỏi các xung điện áp đột ngột.
Sản phẩm tương đương (Khác kiểu cần gạt): Omron D4C-1420, Omron D4C-1620, Omron D4C-1520.

Ứng dụng thực tế

Công tắc hành trình Omron D4C-1720 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Máy CNC & Máy phay: Sử dụng làm cảm biến điểm gốc (Home) cho các trục X, Y, Z.
Hệ thống băng tải: Đếm số lượng sản phẩm hoặc phát hiện tình trạng kẹt hàng trên băng chuyền.
Máy đóng gói & Chiết rót: Xác định vị trí chai/bao bì đã vào đúng vị trí chiết rót.
Cổng tự động & Thang máy: Cảm biến an toàn xác định trạng thái đóng/mở cửa.
Cánh tay Robot: Giới hạn góc quay của khớp robot để tránh va chạm cơ khí với vật cản.

Câu hỏi thường gặp (FAQ)

1. Omron D4C-1720 có thể dùng trong môi trường có dầu mỡ không?
Hoàn toàn được. Nhờ tiêu chuẩn IP67 và vỏ nhựa cao cấp, thiết bị hoạt động ổn định trong môi trường công nghiệp có dầu mỡ nhẹ và bụi bẩn.

2. Tôi có thể nối dài dây cáp 5m thêm nữa không?
Có. Bạn có thể nối dài bằng dây dẫn có tiết diện tương đương. Lưu ý sử dụng đầu cos và băng keo cách điện chuẩn công nghiệp để đảm bảo độ bền và chống nhiễu.

3. Tiếp điểm SPDT của D4C-1720 hoạt động như thế nào?
SPDT (Single Pole Double Throw) cung cấp 1 chân chung (COM), 1 chân thường mở (NO) và 1 chân thường đóng (NC). Bạn có thể chọn NO để đóng mạch khi tác động hoặc NC để ngắt mạch khi tác động.

4. Tại sao nên chọn cần gạt con lăn (Roller Lever) thay vì cần gạt thẳng?
Con lăn giúp giảm ma sát đáng kể, ngăn chặn việc mài mòn vật thể tác động và kéo dài tuổi thọ cơ học cho chính công tắc.

5. Sản phẩm có chịu được điện áp 220VAC không?
Có, định mức của D4C-1720 là 5A tại 250VAC, hoàn toàn đáp ứng được nguồn điện 220V thông dụng tại Việt Nam.

6. Làm sao để phân biệt Omron D4C-1720 chính hãng?
Hàng chính hãng có vỏ nhựa sắc nét, tem nhãn in rõ ràng, vận hành êm ái và khi mua tại AUT VN sẽ có đầy đủ chứng chỉ CO/CQ.

7. Thời gian phản hồi tín hiệu của công tắc là bao lâu?
Phản hồi gần như tức thì (tính bằng mili giây), cực kỳ phù hợp cho các máy tốc độ cao yêu cầu dừng khẩn cấp chính xác.

8. D4C-1720 có chịu được nhiệt độ trên 70°C không?
Thông số hãng quy định tối đa 70°C. Nếu môi trường nóng hơn, bạn nên cân nhắc các dòng chịu nhiệt chuyên dụng để tránh biến dạng vỏ.

9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN sẵn sàng tư vấn sơ đồ đấu nối và hướng dẫn căn chỉnh thiết bị cho khách hàng qua điện thoại hoặc email.

10. Sự khác biệt giữa D4C-1720 và D4C-1620 là gì?
Điểm khác biệt chủ yếu nằm ở kích thước và hình dáng cần gạt con lăn để phù hợp với từng loại vật thể tác động khác nhau.

11. Tuổi thọ của công tắc hành trình này là bao lâu?
Tùy vào tần suất tác động, nhưng dòng D4C nổi tiếng với khả năng chịu đựng hàng triệu lần đóng ngắt cơ học.
