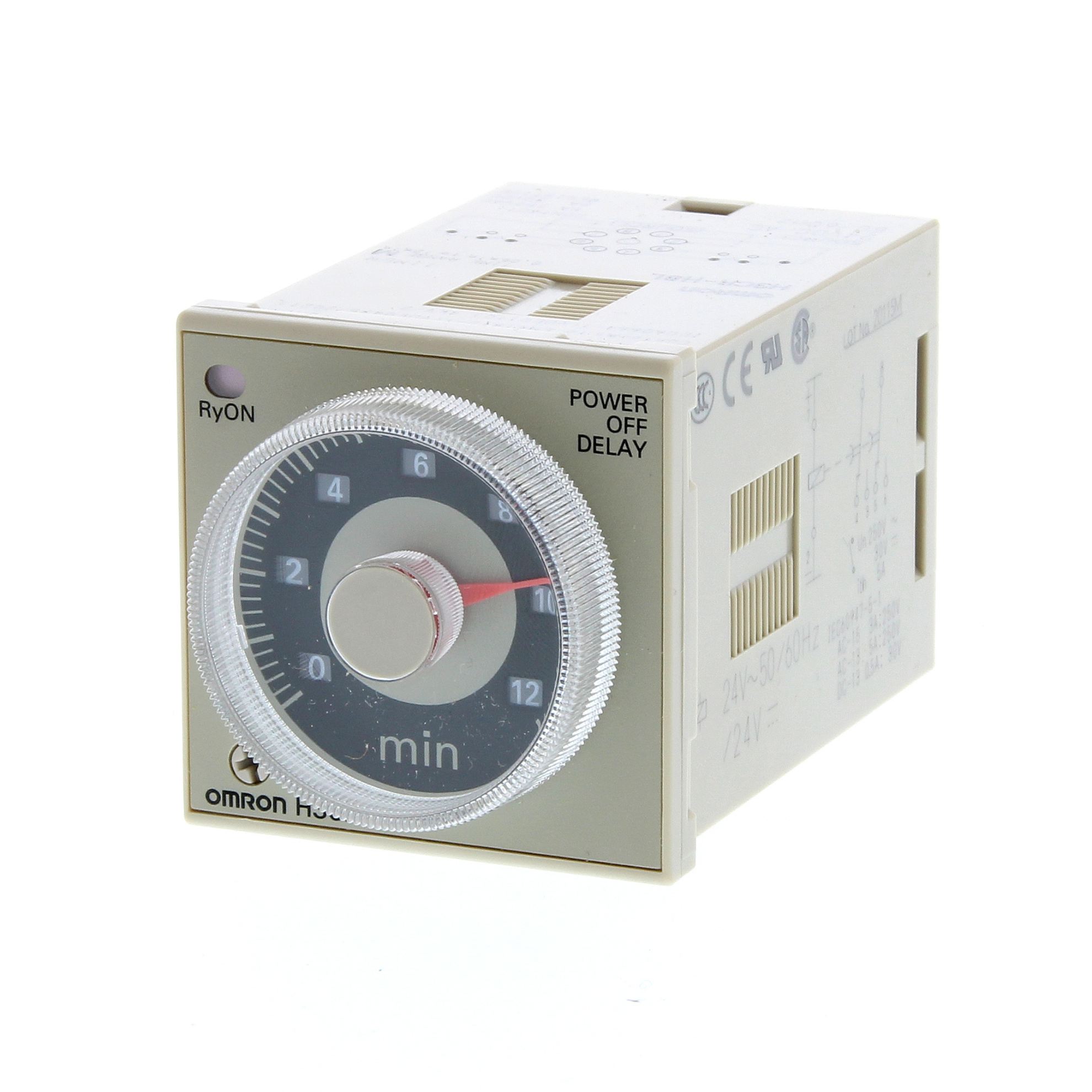

Timer Omron H3CR-H8RL AC/DC24 M - Chế độ Off-Delay, Nguồn 24V Đa Năng, Chính Hãng AUT VN

Chế độ hoạt động: Power OFF-delay (Trễ khi ngắt nguồn) - Bảo vệ thiết bị tối ưu.
Điện áp nguồn: 24 VAC / 24 VDC (Tương thích đa dạng hệ thống điều khiển).
Dải thời gian: Điều chỉnh linh hoạt từ 0.05 giây đến 12 phút.
Kết nối: Sử dụng Socket 8 chân tròn, lắp đặt nhanh chóng, ổn định.
Cam kết: Sản phẩm Omron chính hãng, phân phối bởi AUT VN, đầy đủ CO/CQ.

nhà chế tạo: Omron

SKU: H3CR-H8RL AC/DC24 M

Tải xuống mẫu

Giá cũ: 1.721.550 ₫

Giá bán: 1.377.240 ₫

Số lượng:

Giới thiệu Timer Omron H3CR-H8RL AC/DC24 M chuyên dụng cho công nghiệp

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát thời gian dừng máy một cách có kiểm soát là cực kỳ quan trọng. Timer Omron H3CR-H8RL AC/DC24 M là dòng rơ le thời gian cao cấp được thiết kế chuyên biệt cho chế độ Power OFF-delay (trễ khi ngắt nguồn). Thiết bị giúp duy trì trạng thái hoạt động của các phụ tải (như quạt tản nhiệt, bơm xả) trong một khoảng thời gian nhất định sau khi nguồn điều khiển đã bị ngắt, giúp bảo vệ hệ thống khỏi các tác động tiêu cực do dừng đột ngột gây ra.

Điểm nổi bật vượt trội của sản phẩm

Nguồn cấp đa năng (Universal Voltage): Khả năng hoạt động trên cả 24VAC và 24VDC giúp tối ưu hóa thiết kế tủ điện, giảm bớt các thiết bị chuyển đổi nguồn trung gian.
Độ chính xác cực cao: Với sai số cực thấp (±0.2% FS max), thiết bị đảm bảo mọi chu trình thời gian trong quy trình sản xuất đều diễn ra chuẩn xác.
Độ bền vượt trội: Thiết kế đạt chuẩn công nghiệp, chịu được rung động và có tuổi thọ cơ học lên đến hàng triệu lần đóng cắt, giảm thiểu chi phí bảo trì.
Cài đặt linh hoạt: Mặt trước thiết bị được trang bị núm xoay điều chỉnh dải thời gian và giá trị thời gian cực kỳ trực quan và dễ dàng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông tin
Model	H3CR-H8RL AC/DC24 M
Điện áp nguồn định mức	24 VAC 50/60 Hz / 24 VDC (Ripple 20% max)
Chế độ hoạt động	Power OFF-delay (Trễ khi ngắt nguồn)
Dải thời gian thiết lập	0.05s ... 12min (Có 4 thang đo tùy chỉnh)
Tiếp điểm ngõ ra	SPDT (1 Form C)
Kiểu kết nối	Socket 8 chân tròn (8-pin round socket)
Độ chính xác	±0.2% FS max
Nhiệt độ vận hành	-10 đến 55 ℃ (Không đóng băng)
Khả năng cách điện	100 MΩ min (tại 500 VDC)
Tiêu chuẩn bảo vệ	IP40 (Mặt trước)
Trọng lượng	~120g

Nguồn tham khảo thông số kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Timer Omron H3CR-H8RL tại hệ thống của bạn

Bảo vệ thiết bị tối đa: Ngăn chặn hư hỏng động cơ, máy nén bằng cách cho phép quạt gió chạy tiếp để tản nhiệt sau khi máy dừng.
Tiết kiệm chi phí vận hành: Sử dụng hàng chính hãng từ AUT VN giúp kéo dài tuổi thọ hệ thống và giảm thiểu rủi ro downtime.
An toàn tuyệt đối: Loại bỏ hiện tượng sốc áp suất hoặc sốc nhiệt trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt đế: Gắn Socket 8 chân tương thích như P2CF-08 lên thanh ray hoặc mặt tủ điện.
Bước 2 - Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC vào các chân nguồn theo đúng sơ đồ chân của Omron.
Bước 3 - Kết nối tải: Đấu nối thiết bị cần điều khiển (quạt, bơm...) thông qua tiếp điểm SPDT.
Bước 4 - Cài đặt thời gian: Chọn dải thời gian (Range) trên mặt thiết bị, sau đó xoay núm điều chỉnh giá trị thời gian (Time) mong muốn.
Bước 5 - Kiểm tra: Cấp nguồn, ngắt nguồn điều khiển và dùng đồng hồ đo để kiểm tra thời gian trễ thực tế.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Socket 8 chân Omron: P2CF-08 (Bắt buộc để lắp đặt ổn định).
Relay trung gian Omron: Dùng khi cần điều khiển các tải có công suất lớn hơn khả năng của tiếp điểm Timer.
Bộ nguồn 24VDC: Nguồn Switch Mode chất lượng cao để đảm bảo Timer vận hành ổn định.
Thiết bị bảo vệ: MCB/MCCB để bảo vệ ngắn mạch cho toàn mạch điều khiển.

Ứng dụng thực tế của sản phẩm

Hệ thống HVAC: Điều khiển quạt thông gió/quạt tản nhiệt chạy trễ sau khi tắt điều hòa hoặc máy nén.
Hệ thống bơm: Điều khiển bơm xả trễ để đảm bảo thoát hết nước trong đường ống, tránh đọng nước.
Dây chuyền đóng gói: Tạo khoảng trễ giữa các công đoạn trên băng tải để sản phẩm ổn định.
Máy móc công nghiệp: Hệ thống bôi trơn tự động chạy tiếp sau khi máy chính dừng để bảo vệ trục.

FAQ - Câu hỏi thường gặp

1. Timer H3CR-H8RL có thể dùng nguồn 220V không?
Trả lời: Không. Model này chỉ hỗ trợ nguồn 24VAC/24VDC. Sử dụng sai điện áp sẽ gây cháy thiết bị ngay lập tức.

2. Chế độ Power OFF-delay hoạt động như thế nào?
Trả lời: Khi có nguồn, tiếp điểm sẽ hoạt động ngay. Khi ngắt nguồn, thiết bị sẽ giữ trạng thái đó thêm một khoảng thời gian đã cài đặt rồi mới ngắt hẳn.

3. Tại sao tôi cần mua thêm Socket P2CF-08?
Trả lời: Vì Timer này là dạng chân cắm, bạn cần Socket để đấu dây điện cố định, giúp việc thay thế Timer sau này cực kỳ nhanh chóng mà không cần tháo dây.

4. Dải thời gian 0.05s - 12min được chia như thế nào?
Trả lời: Bạn cần chọn đúng thang đo (Range) trên núm vặn trước, sau đó mới điều chỉnh giá trị thời gian (Time) chi tiết.

5. Sản phẩm có chống nhiễu tốt không?
Trả lời: Có, Omron thiết kế dòng H3CR chịu được mức Ripple lên đến 20% cho nguồn DC, rất ổn định trong môi trường công nghiệp.

6. Làm sao để kiểm tra hàng chính hãng?
Trả lời: Sản phẩm tại AUT VN luôn đi kèm tem nhãn Omron rõ ràng và đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.

7. Tiếp điểm SPDT chịu được tải bao nhiêu?
Trả lời: Thông thường chịu được dòng 5A. Nếu dùng cho tải công suất lớn (motor lớn), bạn bắt buộc phải dùng qua Relay trung gian.

8. Có thể chỉnh thời gian khi đang vận hành không?
Trả lời: Có, bạn hoàn toàn có thể xoay núm điều chỉnh ngay cả khi thiết bị đang có điện.

9. AUT VN có hỗ trợ kỹ thuật không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn sơ đồ đấu nối qua Zalo/Điện thoại miễn phí.

10. Chính sách bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron, cam kết 1 đổi 1 nếu có lỗi từ nhà sản xuất.
