PLC Omron CP1L-L10DR-A | 6DI 4DO Relay, Tích hợp 1 Analog In, Nhỏ Gọn
- Model: CP1L-L10DR-A (Dòng CP1L Series)
- Ngõ vào/ra: 6 Digital Input / 4 Digital Output (Kiểu Relay)
- Ngõ vào Analog: Tích hợp sẵn 1 kênh (0...10VDC)
- Kết nối: Cổng USB 2.0 mini-B hiện đại, lập trình nhanh
- Ứng dụng: Thiết kế siêu nhỏ gọn cho tủ điện không gian hẹp
Giá cũ:
7.150.500 ₫
5.720.400 ₫

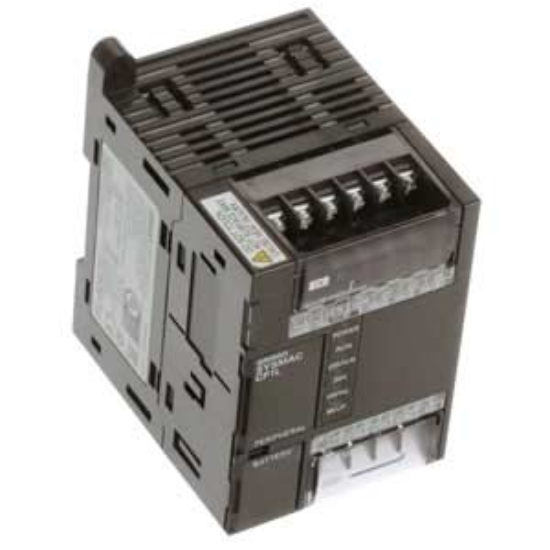

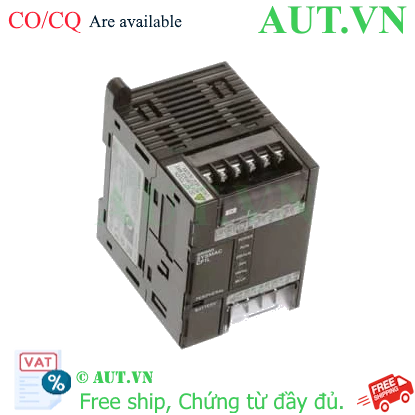

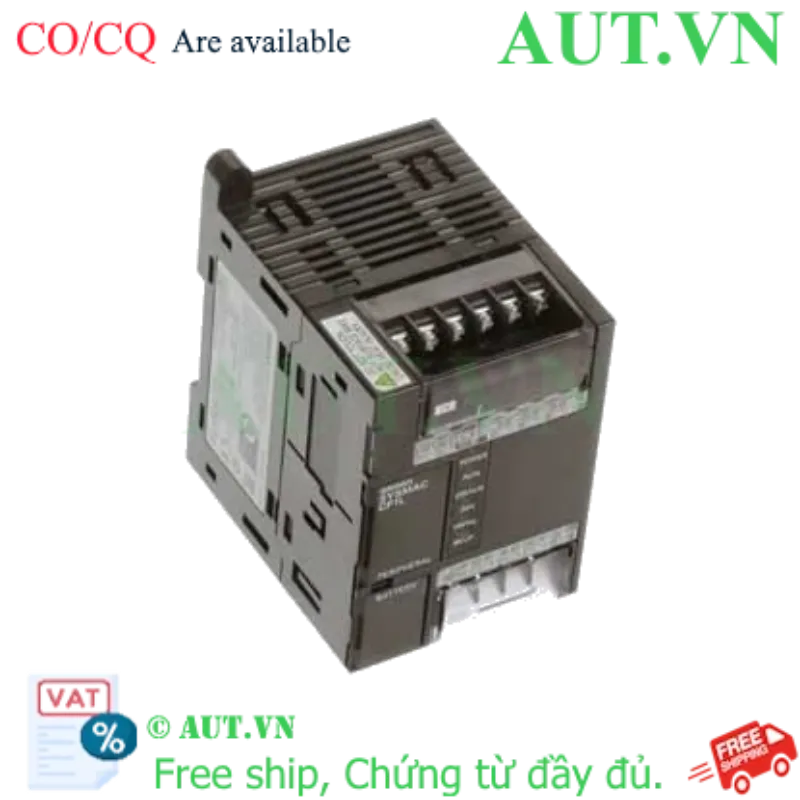

Giới thiệu về PLC Omron CP1L-L10DR-A
Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian tủ điện mà vẫn đảm bảo hiệu suất vận hành là một thách thức lớn đối với các kỹ sư. PLC Omron CP1L-L10DR-A chính là giải pháp lý tưởng dành cho bạn. Thuộc dòng CP1L danh tiếng của Omron, thiết bị này nổi bật với thiết kế siêu nhỏ gọn nhưng sở hữu khả năng xử lý linh hoạt, giúp kiểm soát hiệu quả các máy móc quy mô nhỏ và trung bình một cách chính xác nhất.
Điểm nổi bật của sản phẩm
- Thiết kế Compact tối ưu: Tiết kiệm tối đa diện tích lắp đặt, cực kỳ phù hợp cho các tủ điện có không gian hạn chế hoặc các máy móc di động.
- Tích hợp sẵn ngõ vào Analog: Khác với các dòng PLC thông thường, CP1L-L10DR-A tích hợp sẵn 1 kênh Analog (0-10VDC), giúp bạn điều khiển biến tần hoặc đọc cảm biến mà không cần tốn thêm chi phí mua module mở rộng.
- Ngõ ra Relay bền bỉ: Với 4 ngõ ra kiểu Relay, thiết bị cho phép điều khiển trực tiếp các tải dòng lớn (lên đến 2A) như relay trung gian, đèn báo hoặc khởi động từ, tăng tính linh hoạt cho hệ thống.
- Kết nối nhanh chóng: Cổng USB 2.0 mini-B giúp việc lập trình, nạp chương trình và giám sát dữ liệu trở nên nhanh chóng, ổn định và thuận tiện hơn bao giờ hết.
Bảng thông số kỹ thuật chi tiết
| Model | CP1L-L10DR-A |
| Loại thiết bị | Compact PLC (Khối CPU nhỏ gọn) |
| Nguồn cấp | 100...240VAC |
| Số ngõ vào Digital | 6 ngõ (Hỗ trợ Sink/Source) |
| Số ngõ ra Digital | 4 ngõ (Kiểu Relay) |
| Dòng tải ngõ ra tối đa | 2A tại 24VDC, 2A tại 250VAC |
| Ngõ vào Analog tích hợp | 1 kênh (Dải tín hiệu 0...10VDC) |
| Độ phân giải Analog | 1/256 |
| Dung lượng bộ nhớ | 5K steps |
| Bộ đếm tốc độ cao | 4 bộ (Tối đa 100kHz) |
| Ngôn ngữ lập trình | LAD (Ladder Diagram), STL (Structured Text Language) |
| Phương thức giao tiếp | USB 2.0 mini-B type |
| Kích thước (RxCxS) | 66mm x 110mm x 85mm |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng PLC Omron CP1L-L10DR-A
- Tối ưu chi phí đầu tư: Giảm thiểu đáng kể chi phí mua module Analog rời nhờ tính năng tích hợp sẵn ngay trên thân máy.
- Độ tin cậy vượt trội: Là sản phẩm chuẩn công nghiệp từ Omron, đảm bảo vận hành ổn định, bền bỉ trong môi trường nhà máy khắc nghiệt.
- Vận hành và bảo trì dễ dàng: Cấu trúc linh kiện phổ biến giúp việc thay thế và nâng cấp hệ thống diễn ra nhanh chóng, giảm thiểu downtime cho sản xuất.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Lắp đặt cơ khí: Gắn thiết bị lên thanh ray DIN (ví dụ thanh ray PFP-100N) trong tủ điện để đảm bảo sự chắc chắn.
- Đấu nối nguồn: Kết nối nguồn điện AC (100-240V) vào các chân terminal tương ứng theo sơ đồ đấu nối chính xác của hãng.
- Kết nối I/O: Đấu nối các cảm biến vào ngõ vào Digital/Analog và kết nối các tải (relay, contactor) vào các ngõ ra Relay.
- Lập trình hệ thống: Sử dụng cáp USB mini-B kết nối PLC với máy tính, khởi động phần mềm CX-Programmer để viết và tải chương trình điều khiển.
Sản phẩm đi kèm và phụ kiện khuyến nghị
Để hệ thống hoạt động hoàn hảo và chuyên nghiệp, bạn nên trang bị thêm:
- Thanh ray DIN: Các dòng PFP-100N hoặc PFP-50N của Omron.
- Cáp lập trình: Cáp USB mini-B chuẩn.
- Nguồn tổ ong 24VDC: Nếu hệ thống có sử dụng các cảm biến ngoại vi yêu cầu nguồn DC.
Ứng dụng sản phẩm
Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Điều khiển máy đóng gói, máy dán nhãn tự động.
- Hệ thống băng tải trong các dây chuyền sản xuất linh kiện.
- Kiểm soát nhiệt độ, độ ẩm hoặc áp suất trong các hệ thống xử lý nước.
- Điều khiển máy bơm và van điện từ trong công nghiệp.
Câu hỏi thường gặp (FAQ)
1. PLC Omron CP1L-L10DR-A có dùng được điện 220V trực tiếp không?
Có, sản phẩm hỗ trợ dải nguồn rộng từ 100 đến 240VAC, cực kỳ phù hợp với điện lưới tại Việt Nam.
2. Ngõ ra của model này là Relay hay Transistor?
Model này có ngõ ra là Relay (ký hiệu DR trong mã sản phẩm), giúp bạn điều khiển được các tải dòng lớn lên tới 2A.
3. Tôi có thể dùng PLC này để điều khiển tốc độ biến tần không?
Hoàn toàn được. Bạn chỉ cần dùng 1 ngõ vào Analog tích hợp (0-10V) để gửi tín hiệu điều khiển tốc độ đến biến tần.
4. Sản phẩm có hỗ trợ lập trình online không?
Có, thông qua cổng USB 2.0 mini-B, bạn có thể kết nối trực tiếp với máy tính để giám sát và chỉnh sửa chương trình ngay khi máy đang chạy.
5. Dung lượng 5K steps có đáp ứng được nhu cầu của tôi không?
5K steps là mức dung lượng rất thoải mái cho các bài toán điều khiển máy móc đơn lẻ hoặc quy trình tự động hóa quy mô vừa.
6. Làm sao để lắp đặt thiết bị lên tủ điện một cách nhanh nhất?
Bạn chỉ cần gắn thiết bị lên thanh ray DIN chuẩn công nghiệp, thiết kế này giúp việc lắp đặt cực kỳ nhanh và chắc chắn.
7. Tôi cần sử dụng phần mềm nào để lập trình cho CP1L-L10DR-A?
Bạn cần sử dụng bộ phần mềm CX-One, cụ thể là phần mềm CX-Programmer chuyên dụng của Omron.
8. Mua hàng tại AUT VN có được cung cấp CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT cho khách hàng.
9. Chế độ bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. AUT VN hỗ trợ kỹ thuật tận tình trong suốt quá trình bạn sử dụng.
10. Độ phân giải của ngõ vào Analog là bao nhiêu?
Độ phân giải là 1/256, đảm bảo độ chính xác cần thiết cho hầu hết các ứng dụng đo lường và điều khiển công nghiệp thông thường.
Cam Kết Chất Lượng và Dịch Vụ từ AUT VN
Tại AUT VN, chúng tôi hiểu rằng sự ổn định của thiết bị là huyết mạch của nhà máy. Chúng tôi cam kết:
- 1. Hàng Chính Hãng 100%.
- 2. Xuất hóa đơn VAT đầy đủ.
- 3. Cung cấp chứng chỉ CO/CQ rõ ràng.
- 4. Giá cả cạnh tranh nhất thị trường.
- 5. Bảo hành chính hãng nhanh chóng.
- 6. Miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng kỹ thuật.
