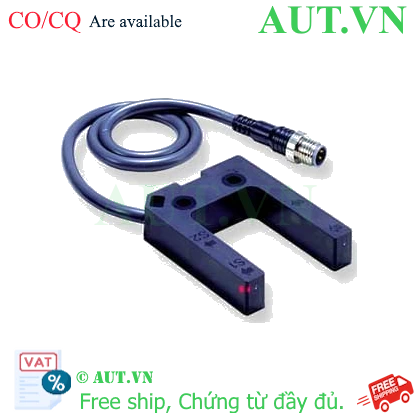

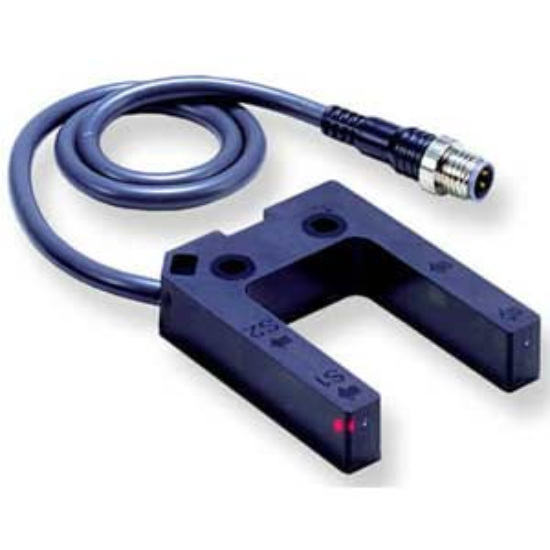

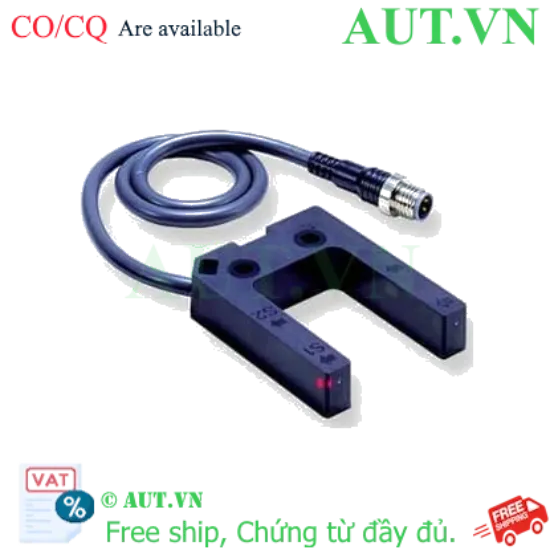

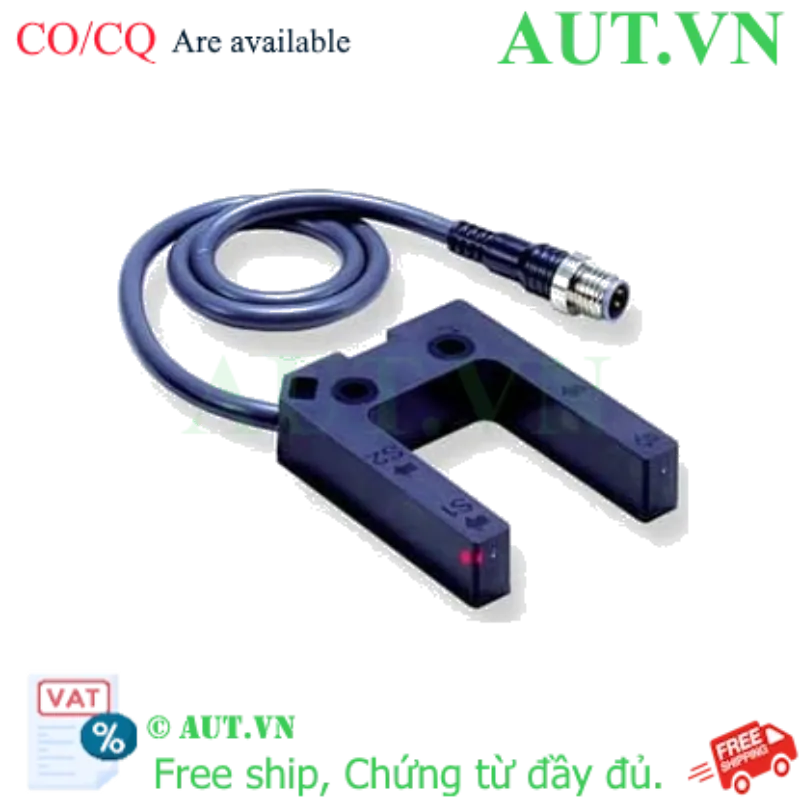

Cảm biến quang Omron E3Z-G61-M1J - Dạng chữ U, Ngõ ra NPN, Phát hiện vật mờ siêu nhạy

Loại cảm biến: Quang điện dạng chữ U (U-shaped sensor) chính xác tuyệt đối.
Ngõ ra: NPN (Hỗ trợ tùy chỉnh linh hoạt Light-ON/Dark-ON).
Thông số khe: Độ rộng 25mm, chiều sâu rãnh 35mm.
Điện áp: 12...24VDC (Hoạt động ổn định trong môi trường công nghiệp).
Đặc điểm nổi bật: Khả năng phát hiện vật thể mờ, đục, bán trong suốt và vật siêu nhỏ.
Tiêu chuẩn: IP64 chống bụi và kháng tia nước hiệu quả.

nhà chế tạo: Omron

SKU: E3Z-G61-M1J 0.3M

Tải xuống mẫu

Giá cũ: 3.477.150 ₫

Giá bán: 2.781.720 ₫

Số lượng:

Giới thiệu cảm biến quang điện Omron E3Z-G61-M1J

Cảm biến quang điện Omron E3Z-G61-M1J là giải pháp cảm biến quang học dạng chữ U (U-shaped) cao cấp, được thiết kế chuyên dụng để phát hiện vật thể với độ chính xác tuyệt đối khi đi qua khe hở. Khác với các dòng cảm biến thông thường, E3Z-G61-M1J sở hữu khả năng nhận diện vượt trội đối với các vật thể mờ, bán trong suốt hoặc vật có độ đục cao, khiến nó trở thành linh kiện không thể thiếu trong các hệ thống tự động hóa đòi hỏi sự khắt khe về sai số.

Được sản xuất bởi Omron - thương hiệu dẫn đầu thế giới về tự động hóa từ Nhật Bản, sản phẩm đảm bảo sự bền bỉ và tin cậy ngay cả trong môi trường sản xuất khắc nghiệt. Tại AUT VN, chúng tôi cung cấp model E3Z-G61-M1J chính hãng, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Omron E3Z-G61-M1J

Độ nhạy quang học vượt trội: Sử dụng nguồn sáng hồng ngoại chuyên dụng, cho phép xuyên thấu và phát hiện chính xác các vật thể khó nhận diện như nhựa mờ hoặc vật liệu bán trong suốt.
Tùy chỉnh logic linh hoạt: Tích hợp công tắc chuyển đổi giữa chế độ Light-ON (kích hoạt khi có sáng) và Dark-ON (kích hoạt khi bị che sáng), dễ dàng tương thích với mọi yêu cầu lập trình PLC.
Tốc độ phản hồi cực nhanh: Thời gian đáp ứng $≤$ 1ms, đáp ứng hoàn hảo cho các dây chuyền đóng gói, sản xuất tốc độ cao mà không gây bỏ sót sản phẩm.
Độ bền chuẩn công nghiệp: Vỏ nhựa kỹ thuật cao cấp đạt chuẩn IP64, bảo vệ thiết bị khỏi bụi bẩn và các tia nước bắn trong nhà xưởng.
Khả năng chống nhiễu: Công nghệ lọc ánh sáng môi trường giúp loại bỏ các tín hiệu giả từ đèn nhà xưởng hoặc các cảm biến quang học lắp đặt gần kề.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3Z-G61-M1J (Cáp 0.3m)
Loại cảm biến	Cảm biến quang chữ U (Through-beam U-shape)
Ngõ ra (Output)	NPN (Light-ON / Dark-ON)
Điện áp nguồn cấp	12 đến 24V DC
Chiều rộng khe (Gap)	25 mm
Chiều sâu rãnh (Depth)	35 mm
Nguồn sáng	Hồng ngoại (Infrared)
Thời gian đáp ứng	$≤$ 1 ms
Kích thước vật phát hiện	D1.5 mm
Tiêu chuẩn bảo vệ	IP64
Nhiệt độ vận hành	-25 đến 55°C
Chiều dài cáp	0.3 m (Có giắc cắm sẵn)
Vật liệu	Nhựa kỹ thuật chịu lực

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3Z-G61-M1J

Nâng cao năng suất: Kiểm soát vị trí và đếm sản phẩm với độ chính xác 100%, loại bỏ hoàn toàn lỗi do con người hoặc cảm biến kém chất lượng.
Giảm chi phí bảo trì: Độ bền cao đặc trưng của Omron giúp kéo dài chu kỳ thay thế, giảm thời gian dừng máy (down-time) ngoài ý muốn.
Lắp đặt tối giản: Kích thước nhỏ gọn, dễ dàng tích hợp vào các khe máy hẹp mà không làm thay đổi cấu trúc cơ khí quá nhiều.
Vận hành tin cậy: Không bị ảnh hưởng bởi màu sắc vật thể, đảm bảo hệ thống chạy ổn định trong mọi điều kiện ánh sáng.

Hướng dẫn lắp đặt và vận hành (How-to)

Lắp đặt cơ khí: Sử dụng giá đỡ E39-L149 để cố định cảm biến. Đảm bảo khe chữ U nằm chính xác trên đường đi của vật thể, không bị lệch tâm.
Kết nối điện: Đấu nối nguồn 12-24VDC theo sơ đồ chân của nhà sản xuất. Lưu ý: Luôn kiểm tra cực tính (+/-) trước khi cấp nguồn để tránh gây chập cháy.
Cấu hình chế độ: Gạt công tắc trên thân máy để chọn Light-ON (phát hiện khi có ánh sáng) hoặc Dark-ON (phát hiện khi vật che sáng) tùy theo logic của PLC.
Kiểm tra thực tế: Cho vật thể chạy thử qua khe. Quan sát đèn LED trạng thái trên cảm biến và tín hiệu phản hồi tại PLC để hiệu chỉnh vị trí cuối cùng.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Để tối ưu hóa hiệu suất và độ bền, quý khách nên kết hợp cùng:

Giá đỡ chuyên dụng: Omron E39-L149 giúp cố định chắc chắn, chống rung lắc.
Cáp kết nối mở rộng: Các dòng cáp XS3F-M421 hoặc XS3F-M422 nếu khoảng cách từ cảm biến đến tủ điện vượt quá 0.3m.
Bộ nguồn DC: Sử dụng nguồn xung 24VDC chuẩn công nghiệp để đảm bảo tín hiệu ngõ ra NPN luôn ổn định.

Ứng dụng thực tế của sản phẩm

Ngành bao bì & thực phẩm: Phát hiện vị trí chai, lọ, túi đóng gói trên băng tải tốc độ cao.
Sản xuất linh kiện điện tử: Kiểm tra sự hiện diện của các chip, tụ điện hoặc linh kiện siêu nhỏ.
Công nghiệp gia công: Đếm số lượng sản phẩm tự động, kiểm soát độ dày vật liệu cán.
Máy tự động hóa: Làm công tắc hành trình chính xác cho các trục XY, Z trong máy CNC hoặc Robot.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3Z-G61-M1J dùng ngõ ra NPN là gì và có tương thích với PLC không?
Trả lời: Ngõ ra NPN (Sinking) sẽ kéo tín hiệu xuống 0V khi kích hoạt. Đây là chuẩn phổ biến nhất tại Việt Nam và tương thích hoàn toàn với hầu hết PLC như Mitsubishi, Siemens, Omron...

2. Tôi có thể dùng cảm biến này để phát hiện màng nhựa trong suốt không?
Trả lời: Có. Nhờ nguồn sáng hồng ngoại nhạy cao, E3Z-G61-M1J phát hiện tốt các vật thể bán trong suốt hoặc vật mờ mà các loại cảm biến quang thông thường thường bỏ sót.

3. Chế độ Light-ON và Dark-ON khác nhau như thế nào?
Trả lời: Light-ON: Ngõ ra ON khi tia sáng không bị chắn. Dark-ON: Ngõ ra ON khi vật thể chắn tia sáng. Bạn có thể chọn tùy theo yêu cầu lập trình của hệ thống.

4. Khoảng cách khe 25mm có thể phát hiện vật to hơn 25mm không?
Trả lời: Không. Vật thể phải đi xuyên qua khe chữ U để chắn tia sáng. Do đó, vật thể cần có kích thước nhỏ hơn 25mm.

5. Thiết bị có hoạt động được trong môi trường có nước bắn không?
Trả lời: Có, với chuẩn IP64, thiết bị kháng bụi hoàn toàn và chống được các tia nước bắn từ mọi hướng, rất phù hợp cho môi trường sản xuất thực phẩm/đồ uống.

6. Tại sao nên chọn bản cáp 0.3m thay vì loại dây dài?
Trả lời: Bản 0.3m với giắc cắm giúp việc thay thế cực kỳ nhanh chóng khi có sự cố, đồng thời giảm nhiễu tín hiệu khi kết hợp với cáp shielded chuyên dụng.

7. Điện áp 12V hay 24V thì tốt hơn?
Trả lời: Cả hai đều hoạt động tốt, nhưng chúng tôi khuyên dùng 24VDC vì đây là chuẩn công nghiệp, giúp tín hiệu truyền xa hơn và ổn định hơn.

8. Mua sản phẩm tại AUT VN có được bảo hành chính hãng không?
Trả lời: Chắc chắn. Mọi sản phẩm Omron tại AUT VN đều là hàng chính hãng, đầy đủ CO/CQ và được bảo hành theo tiêu chuẩn của Omron.

9. Thời gian đáp ứng 1ms có ý nghĩa gì trong thực tế?
Trả lời: Nó có nghĩa là cảm biến phản ứng gần như tức thời. Nếu băng tải chạy tốc độ 10m/s, cảm biến vẫn bắt chính xác vị trí vật thể mà không bị trễ.

10. Làm sao để biết cảm biến bị hỏng hay do nguồn điện?
Trả lời: Bạn hãy kiểm tra đèn LED chỉ thị trên thân. Nếu nguồn cấp đủ mà đèn không sáng khi có vật che/mở, có thể cảm biến đã gặp sự cố hoặc sai chế độ L-ON/D-ON.
