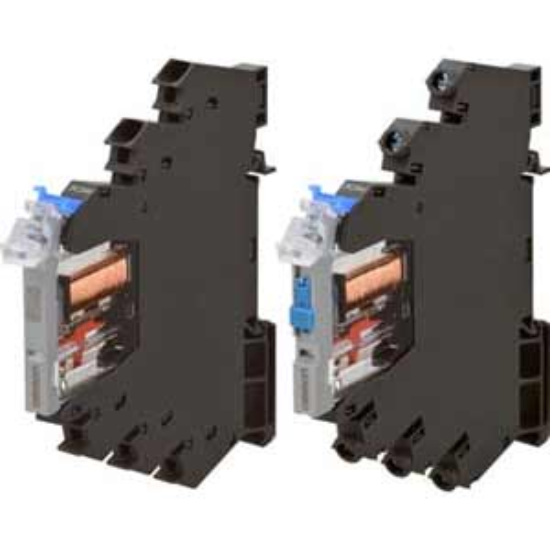

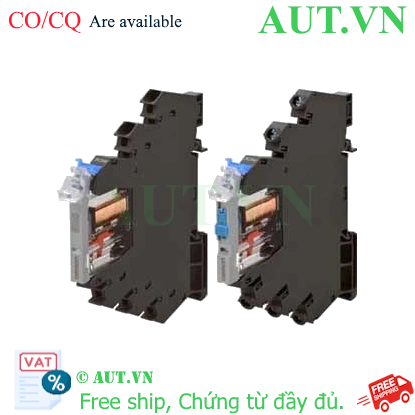

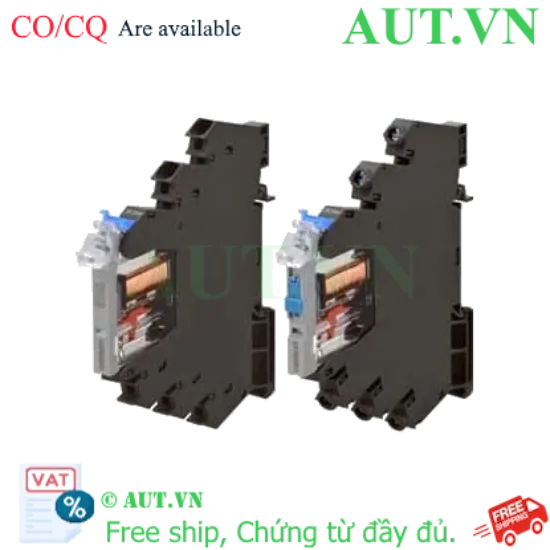

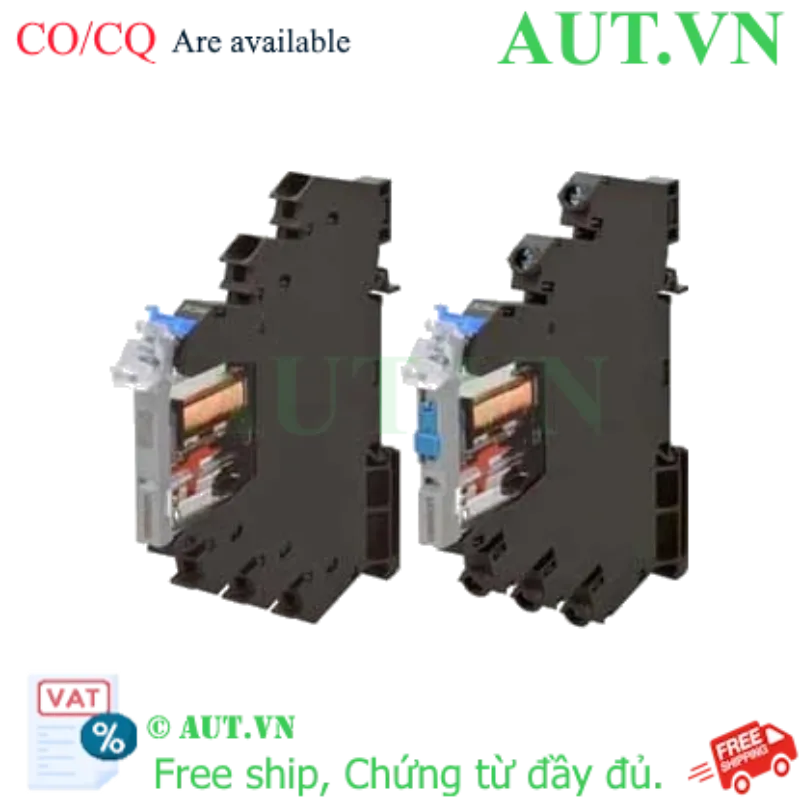

Rơ le trung gian Omron G2RV-ST500 DC12 - Siêu mỏng 6.2mm, 12VDC, Đấu nối Push-in Plus

Loại sản phẩm: Rơ le trung gian Slim (Siêu mỏng 6.2mm)
Điện áp cuộn dây: 12VDC
Kiểu tiếp điểm: SPDT (1 C/O), dòng định mức 6A
Công nghệ kết nối: Push-in Plus terminals (Đấu nối nhanh không cần kìm)
Đặc điểm: Tối ưu không gian tủ điện, tích hợp LED chỉ thị và Diode chống xung

nhà chế tạo: Omron

SKU: G2RV-ST500 DC12

Tải xuống mẫu

201.970 ₫

Giới thiệu về Rơ le trung gian Omron G2RV-ST500 DC12

Trong các hệ thống tủ điện công nghiệp hiện đại, việc tối ưu hóa không gian là ưu tiên hàng đầu để tăng hiệu suất vận hành và giảm chi phí lắp đặt. Rơ le trung gian Omron G2RV-ST500 DC12 chính là giải pháp đột phá cho bài toán này. Với thiết kế siêu mỏng (Slim design) chỉ rộng 6.2mm, sản phẩm cho phép lắp đặt mật độ cao trên thanh DIN Rail mà vẫn đảm bảo khả năng đóng cắt mạnh mẽ và độ tin cậy tuyệt đối từ thương hiệu Omron danh tiếng. Được phân phối chính hãng bởi AUT VN, sản phẩm cam kết mang lại sự ổn định cao nhất cho hệ thống điều khiển của bạn.

Điểm nổi bật của Omron G2RV-ST500 DC12

Thiết kế siêu Slim: Độ rộng cực nhỏ chỉ 6.2mm, giúp tiết kiệm diện tích tối đa trong tủ điện.
Công nghệ Push-in Plus: Đột phá trong đấu nối, cho phép cắm dây nhanh chóng, chắc chắn mà không cần dùng kìm bấm, giảm 50% thời gian lắp đặt.
Độ bền vượt trội: Tiếp điểm hợp kim bạc cao cấp giúp tăng tuổi thọ đóng cắt, chịu tải lên đến 6A.
An toàn tuyệt đối: Tích hợp sẵn diode hấp thụ điện áp ngược (Surge absorber diode) giúp bảo vệ các thiết bị điều khiển nhạy cảm như PLC khỏi xung điện.
Giám sát trực quan: Đèn LED chỉ thị trạng thái hoạt động giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST500 DC12
Hãng sản xuất	Omron
Loại rơ le	Rơ le trung gian (Slim Relay)
Kiểu ngõ ra	SPDT (1 C/O)
Điện áp cuộn dây	12VDC
Dòng tiếp điểm (Tải thuần trở)	6A tại 250VAC / 6A tại 30VDC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Phương thức đấu nối	Push-in Plus terminals
Chỉ thị trạng thái	Đèn LED tích hợp
Phụ kiện bảo vệ	Có sẵn Surge absorber diode
Kiểu lắp đặt	Gắn thanh DIN Rail
Nhiệt độ vận hành	-40 đến 55°C
Kích thước (RxCxS)	6.2mm x 90mm x 80mm
Cấp độ bảo vệ	IP20
Tiêu chuẩn	UL, TUV, CE

Lợi ích khi sử dụng Omron G2RV-ST500 DC12

Tối ưu không gian: Giảm đáng kể kích thước tủ điện, từ đó tiết kiệm chi phí vỏ tủ và vật tư lắp đặt.
Tiết kiệm thời gian: Công nghệ Push-in Plus giúp kỹ thuật viên lắp đặt nhanh hơn, giảm sai sót trong đấu nối.
Độ ổn định cao: Khả năng chống xung điện áp ngược giúp bảo vệ linh kiện điện tử, giảm thiểu rủi ro dừng máy ngoài ý muốn.
Dễ dàng bảo trì: Nhờ đèn LED trạng thái và thiết kế module, việc thay thế hoặc kiểm tra trở nên cực kỳ đơn giản.

Hướng dẫn sử dụng (How-to)

Lắp đặt: Gắn rơ le G2RV-ST500 DC12 lên thanh DIN Rail bằng cách nhấn nhẹ cho đến khi khớp khóa cố định.
Đấu nối dây: Sử dụng công nghệ Push-in Plus, chỉ cần đẩy dây dẫn đã tuốt vỏ vào lỗ đấu nối. Để tháo dây, nhấn nút giải phóng và rút dây ra.
Kết nối nguồn: Cấp nguồn 12VDC vào cuộn dây của rơ le theo sơ đồ đấu nối của hãng.
Kiểm tra: Cấp tín hiệu điều khiển và quan sát đèn LED trên thân rơ le để xác nhận trạng thái đóng/ngắt.

Sản phẩm liên quan (isRelatedTo)

Rơ le trung gian Omron G2RV-ST500 DC24

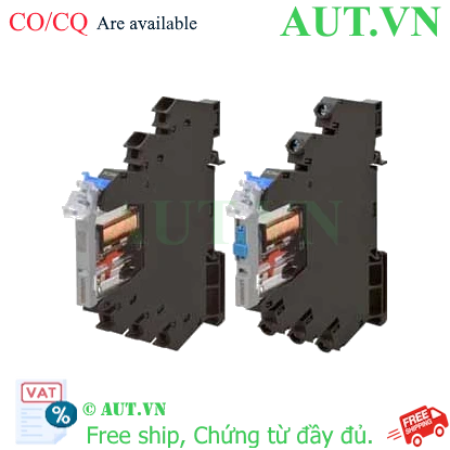

Rơ le trung gian Omron G2RV-ST500 AC/DC24
Rơ le trung gian Omron G2RV-ST700 DC24
Rơ le trung gian Omron G2RV-1-S-G DC21
Rơ le trung gian Omron MY2N-D2-GS-R DC24
Rơ le trung gian Omron MY4N-GS-R DC24
Rơ le trung gian Omron MY2N-GS-R DC24
Rơ le trung gian Omron MY4N-GS-R DC12

Ứng dụng thực tế (Application)

Cách ly tín hiệu PLC: Sử dụng làm rơ le đệm để bảo vệ ngõ ra của PLC.
Hệ thống điều khiển tự động: Điều khiển các tải nhỏ, van điện từ, hoặc khởi động từ trong các máy CNC, máy đóng gói.
Tủ điện phân phối: Tối ưu hóa diện tích cho các tủ điện điều khiển có mật độ thiết bị dày đặc.
Thiết bị đo lường: Chuyển đổi tín hiệu điều khiển trong các thiết bị đo lường công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Công nghệ Push-in Plus là gì?
Đây là công nghệ đấu nối nhanh của Omron, cho phép bạn cắm dây trực tiếp vào terminal mà không cần dùng tua vít hay kìm bấm, giúp tăng tốc độ lắp đặt.

2. G2RV-ST500 DC12 có thể lắp bao nhiêu cái trên 1 thanh DIN Rail?
Vì độ rộng chỉ 6.2mm, bạn có thể lắp đặt với mật độ rất cao, tùy thuộc vào chiều dài thanh DIN Rail của bạn.

3. Sản phẩm này có bảo vệ chống xung điện không?
Có, sản phẩm tích hợp sẵn Surge absorber diode để bảo vệ mạch điều khiển khỏi điện áp ngược khi cuộn dây ngắt điện.

4. Tiếp điểm SPDT của rơ le này nghĩa là gì?
SPDT (Single Pole Double Throw) là loại tiếp điểm 1 cực 2 vị trí (1 C/O), cho phép điều khiển một trong hai mạch đầu ra.

5. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?
Dòng điện định mức là 6A đối với tải thuần trở ở cả 250VAC và 30VDC.

6. Tôi có thể dùng rơ le này cho nguồn 24VDC không?
Không, model G2RV-ST500 DC12 chỉ hoạt động với nguồn 12VDC. Nếu dùng 24VDC, vui lòng chọn model G2RV-ST500 DC24.

7. Đèn LED trên rơ le có tác dụng gì?
Đèn LED giúp hiển thị trạng thái cuộn dây đang có điện hay không, hỗ trợ nhanh chóng trong việc kiểm tra lỗi hệ thống.

8. Sản phẩm này có đạt chuẩn quốc tế nào không?
Sản phẩm đạt các tiêu chuẩn an toàn và chất lượng quốc tế như UL, TUV và CE.

9. Tại sao tôi nên chọn rơ le Slim thay vì rơ le truyền thống?
Rơ le Slim giúp tiết kiệm không gian tủ điện lên đến 60%, giảm chi phí vỏ tủ và tăng tính thẩm mỹ cho hệ thống.

10. Mua Omron G2RV-ST500 DC12 chính hãng ở đâu?
Bạn có thể mua sản phẩm chính hãng tại AUT VN - Nhà phân phối thiết bị điện công nghiệp uy tín.

Nguồn tham khảo: Omron Industrial Automation
