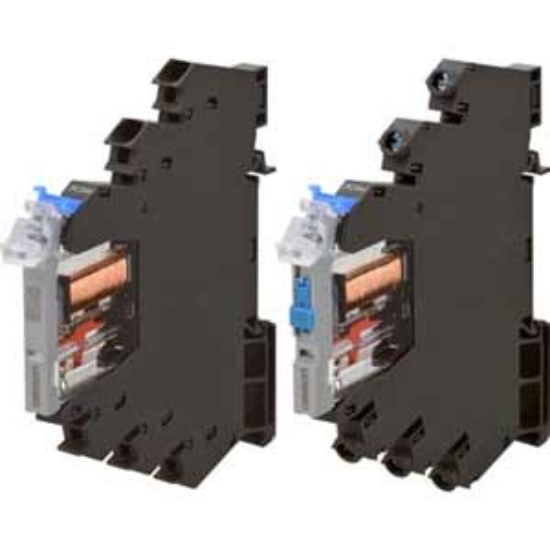

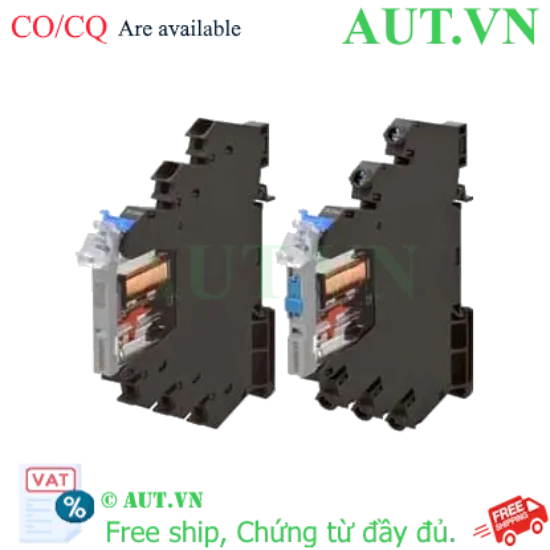

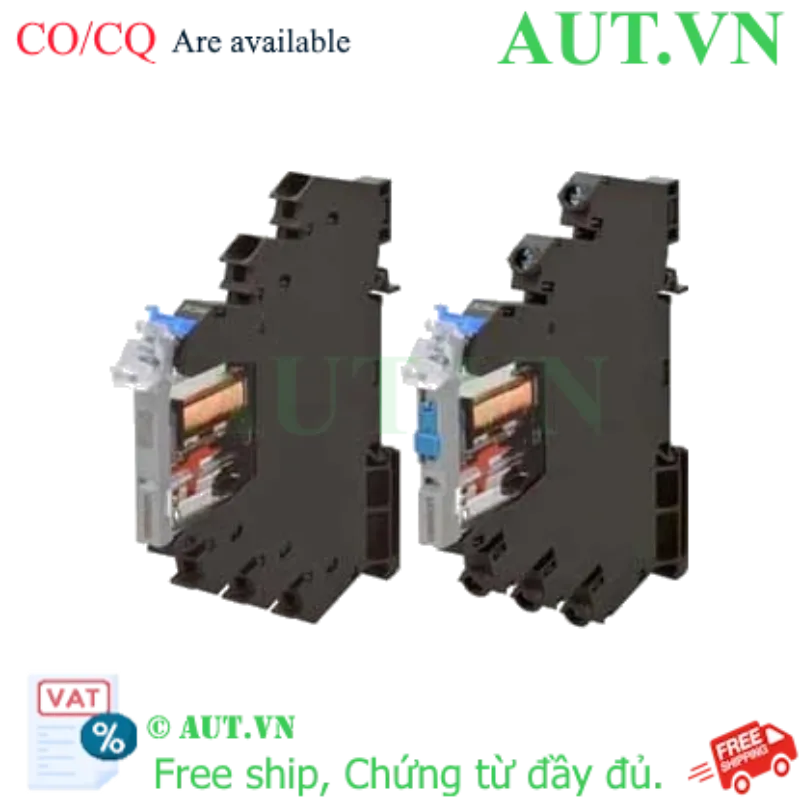

Rơ le trung gian Omron G2RV-ST501 DC24 | Siêu mỏng 6.2mm, 6A, Đấu nối Push-in Plus

Thương hiệu: Omron
Model: G2RV-ST501 DC24
Kiểu tiếp điểm: SPDT (1 C/O)
Dòng điện định mức: 6A
Điện áp cuộn dây: 24VDC
Độ rộng: Siêu mỏng 6.2mm
Công nghệ đấu nối: Push-in Plus lắp đặt nhanh
Tính năng: Tích hợp đèn LED và Diode hấp thụ xung

nhà chế tạo: Omron

SKU: G2RV-ST501 DC24

Tải xuống mẫu

Giá cũ: 362.700 ₫

Giá bán: 290.160 ₫

Giới thiệu về Rơ le trung gian Omron G2RV-ST501 DC24

Trong các hệ thống điều khiển tự động hóa hiện đại, việc tối ưu hóa không gian tủ điện là yếu tố sống còn. Rơ le trung gian Omron G2RV-ST501 DC24 thuộc dòng G2RV series nổi tiếng, được thiết kế với kiểu dáng siêu mỏng chỉ 6.2mm, giúp tiết kiệm diện tích tối đa cho các tủ điện điều khiển phức tạp. Đây là giải pháp lý tưởng để chuyển đổi tín hiệu từ PLC hoặc các thiết bị điều khiển sang các tải công suất lớn một cách an toàn và tin cậy, được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của Omron G2RV-ST501 DC24

Thiết kế siêu mỏng (Slim Design): Với độ rộng chỉ 6.2mm, sản phẩm cho phép lắp đặt mật độ cao trên thanh DIN rail, giải phóng không gian cho các thiết bị khác.
Công nghệ Push-in Plus: Giúp việc đấu nối dây điện trở nên cực kỳ nhanh chóng, giảm thiểu sai sót và không cần sử dụng dụng cụ chuyên dụng cho các loại dây cứng.
An toàn tuyệt đối: Tích hợp sẵn Diode hấp thụ xung (Surge absorber diode) giúp bảo vệ mạch điều khiển, đặc biệt là ngõ ra PLC, khỏi các xung điện áp ngược gây hư hỏng.
Giám sát trực quan: Trang bị đèn LED chỉ thị trạng thái hoạt động, giúp kỹ thuật viên dễ dàng kiểm tra và bảo trì hệ thống nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST501 DC24
Loại rơ le	Rơ le trung gian (Slim Relay)
Kiểu tiếp điểm	SPDT (1 C/O)
Dòng điện định mức (tải thuần trở)	6A tại 250VAC / 6A tại 30VDC
Điện áp cuộn dây	24VDC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Công nghệ đấu nối	Push-in Plus terminals
Tính năng bảo vệ	Tích hợp Diode hấp thụ xung (Surge absorber)
Chỉ thị trạng thái	Đèn LED hiển thị
Phương pháp lắp đặt	Gắn thanh DIN rail
Kích thước (RxCxS)	6.2mm x 90mm x 80mm
Nhiệt độ hoạt động	-40 đến 55°C
Cấp độ bảo vệ	IP20
Tiêu chuẩn	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G2RV-ST501 DC24

Tối ưu chi phí: Tiết kiệm đáng kể chi phí vỏ tủ điện nhờ thiết kế siêu nhỏ gọn, cho phép chứa nhiều thiết bị hơn trên cùng một diện tích.
Tiết kiệm thời gian: Công nghệ Push-in giúp giảm tới 50% thời gian đấu nối so với các loại rơ le dùng vít truyền thống, tăng năng suất lắp đặt.
Độ bền công nghiệp: Tiếp điểm hợp kim bạc đảm bảo tuổi thọ đóng cắt lâu dài, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Giảm chi phí bảo trì: Đèn LED hiển thị trạng thái giúp phát hiện lỗi nhanh chóng, giảm thời gian dừng máy (down-time).

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt lên thanh ray: Gắn rơ le G2RV-ST501 DC24 lên thanh DIN rail bằng cách nhấn nhẹ cho đến khi khớp khóa cố định.
Bước 2: Đấu nối dây: Sử dụng công nghệ Push-in Plus, chỉ cần đẩy dây dẫn (đã tuốt vỏ) vào lỗ đấu nối. Đối với dây mềm, hãy sử dụng đầu cốt (ferrule) để đảm bảo tiếp xúc tốt nhất.
Bước 3: Kết nối nguồn: Cấp nguồn 24VDC vào cuộn dây theo đúng cực tính để kích hoạt rơ le.
Bước 4: Kiểm tra: Quan sát đèn LED trên thân rơ le. Nếu đèn sáng, rơ le đang hoạt động và tiếp điểm đã chuyển trạng thái.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hóa hệ thống, bạn có thể tham khảo các sản phẩm liên quan sau:

G2RV-ST500 DC24: Phiên bản tương đương trong cùng dòng G2RV.
G2RV-ST500 AC/DC24: Rơ le đa điện áp AC/DC.
G2RV-ST700 DC24: Phiên bản nâng cấp với các tính năng đặc thù.
G2RV-1-S-G DC21: Rơ le siêu mỏng tiếp điểm 6A, 21VDC.
RU4S-D24 / RU2S-D24: Giải pháp rơ le trung gian từ IDEC cho các yêu cầu số chân tiếp điểm khác nhau.
MY2N-D2-GS-R DC24 / MY4N-GS-R DC24: Dòng rơ le MY truyền thống của Omron cho các ứng dụng cần độ bền cao và nhiều tiếp điểm.

Ứng dụng thực tế (Application)

Cách ly tín hiệu PLC: Bảo vệ ngõ ra PLC khỏi các tải cảm hoặc tải công suất lớn.
Điều khiển thiết bị ngoại vi: Kích hoạt van điện từ, khởi động từ, đèn báo trong tủ điện.
Hệ thống tự động hóa nhà máy: Sử dụng trong các bảng điều khiển máy CNC, cánh tay robot, băng tải.
Hệ thống Smart Home/Building: Điều khiển chiếu sáng và thiết bị điện trong các tủ điều khiển trung tâm.

FAQ - Câu hỏi thường gặp

1. Omron G2RV-ST501 DC24 có đặc điểm gì nổi bật nhất?
Đó là thiết kế siêu mỏng 6.2mm và công nghệ đấu nối Push-in Plus giúp lắp đặt cực nhanh và tiết kiệm không gian tủ điện.

2. Công nghệ Push-in Plus là gì?
Đây là công nghệ cho phép cắm dây trực tiếp vào terminal mà không cần vặn vít, giúp giảm thời gian thi công và tránh lỏng dây do rung động.

3. Rơ le này có bảo vệ cho PLC không?
Có, sản phẩm tích hợp sẵn Diode hấp thụ xung giúp ngăn chặn dòng điện ngược từ cuộn dây rơ le quay trở lại làm hỏng ngõ ra PLC.

4. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?
Tiếp điểm của G2RV-ST501 DC24 chịu được dòng định mức lên đến 6A tại 250VAC hoặc 30VDC.

5. Tôi có thể lắp rơ le này lên thanh DIN rail tiêu chuẩn không?
Có, sản phẩm được thiết kế chuyên dụng để lắp đặt trên thanh DIN rail phổ biến trong công nghiệp.

6. Đèn LED trên rơ le có tác dụng gì?
Đèn LED giúp hiển thị trạng thái đóng/ngắt của cuộn dây, hỗ trợ kỹ thuật viên chẩn đoán lỗi nhanh mà không cần dùng đồng hồ đo.

7. Sản phẩm này có bền không?
Với chất liệu tiếp điểm hợp kim bạc và tiêu chuẩn CE, UL, TUV, sản phẩm có độ bền cơ học và điện học rất cao.

8. Sự khác biệt giữa G2RV-ST501 và các dòng MY của Omron là gì?
Dòng G2RV tập trung vào độ mỏng (6.2mm) và tốc độ đấu nối, trong khi dòng MY có kích thước lớn hơn nhưng thường cung cấp nhiều tiếp điểm hơn.

9. Tôi nên mua sản phẩm này ở đâu để đảm bảo chính hãng?
Bạn nên mua tại AUT VN - nhà phân phối thiết bị điện công nghiệp uy tín để đảm bảo hàng chính hãng và chế độ bảo hành tốt nhất.

10. G2RV-ST501 DC24 có thể dùng cho điện AC không?
Không, model này sử dụng cuộn dây DC 24V. Nếu bạn cần dùng AC, hãy tham khảo model G2RV-ST500 AC/DC24.
