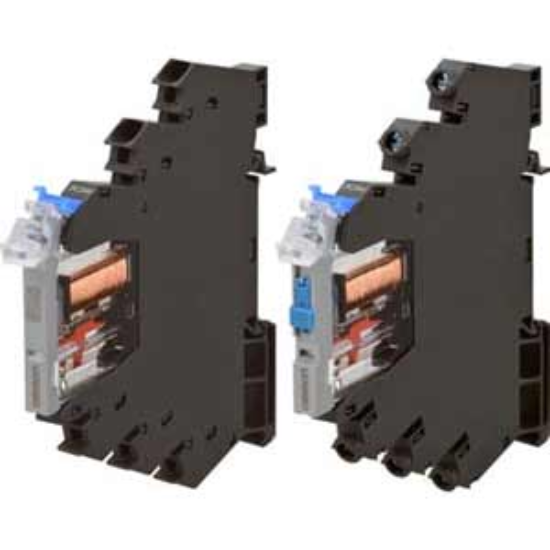

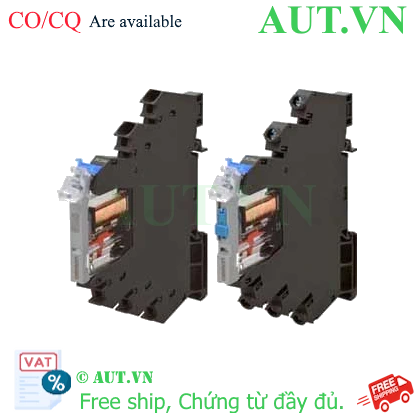

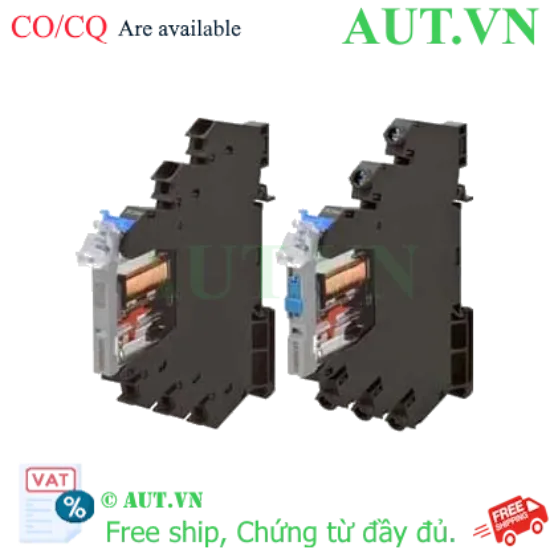

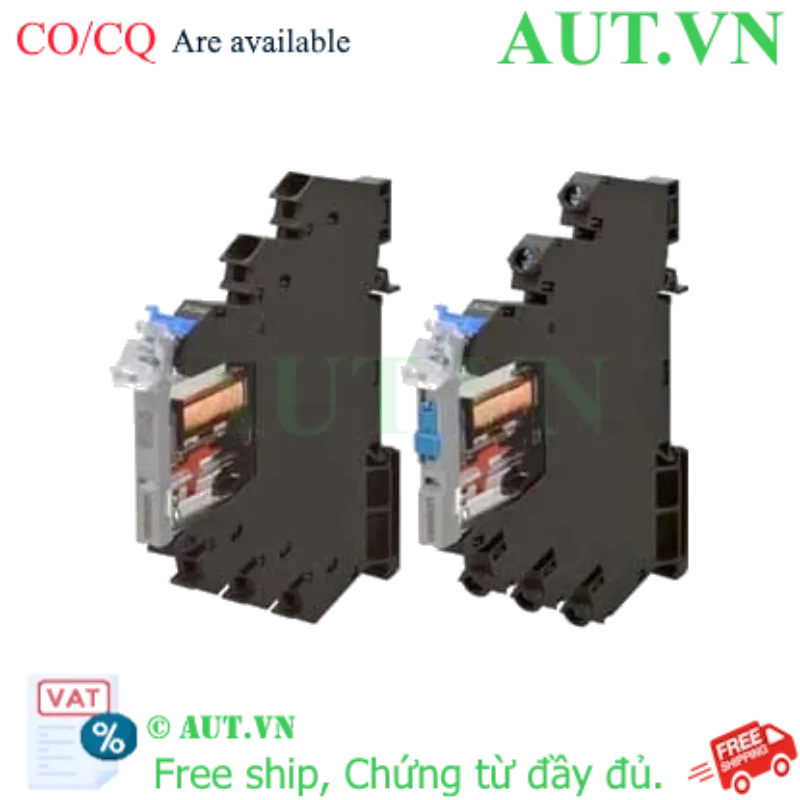

Rơ le trung gian Omron G2RV-ST501 AC/DC24 - Siêu mỏng 6.2mm, Tiếp điểm 6A, Đấu nối Push-in

Thiết kế Slim siêu mỏng: Chiều rộng chỉ 6.2mm, tối ưu hóa không gian lắp đặt trong tủ điện.
Công nghệ Push-in Plus: Đấu nối dây nhanh chóng, chắc chắn, không cần dụng cụ chuyên dụng.
Thông số mạnh mẽ: Tiếp điểm SPDT (1 Form C), dòng điện định mức lên đến 6A.
Điện áp linh hoạt: Tương thích cả nguồn AC và DC 24V.
Tính năng an toàn: Tích hợp đèn LED chỉ thị và diode hấp thụ xung điện áp ngược.

nhà chế tạo: Omron

SKU: G2RV-ST501 AC/DC24

Tải xuống mẫu

Giá cũ: 345.750 ₫

Giá bán: 276.600 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST501 AC/DC24

Trong các hệ thống điều khiển tự động hóa công nghiệp hiện đại, việc tối ưu không gian tủ điện là yếu tố then chốt để giảm chi phí và tăng hiệu quả quản lý. Rơ le trung gian Omron G2RV-ST501 AC/DC24 là giải pháp đột phá với thiết kế Slim siêu mỏng chỉ 6.2mm. Sản phẩm không chỉ giúp tiết kiệm diện tích tối đa mà còn mang lại độ tin cậy vận hành tuyệt đối nhờ công nghệ đấu nối Push-in Plus tiên tiến, giúp giảm thiểu thời gian thi công và loại bỏ rủi ro lỏng lẻo do rung động.

Điểm nổi bật của Omron G2RV-ST501 AC/DC24

Tiết kiệm không gian tuyệt đối: Với độ rộng chỉ 6.2mm, bạn có thể lắp đặt số lượng rơ le nhiều hơn trên cùng một thanh DIN rail so với các dòng rơ le truyền thống.
Đấu nối nhanh Push-in Plus: Loại bỏ việc sử dụng tua vít, giúp việc lắp đặt dây trở nên đơn giản, nhanh chóng và đảm bảo tiếp xúc điện ổn định.
Bảo vệ mạch điều khiển: Tích hợp sẵn diode hấp thụ xung điện áp ngược, bảo vệ PLC và các thiết bị điều khiển nhạy cảm khỏi nhiễu điện từ.
Giám sát trực quan: Hệ thống đèn LED chỉ thị trạng thái giúp kỹ thuật viên dễ dàng kiểm tra, chẩn đoán lỗi và bảo trì hệ thống tức thì.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	G2RV-ST501 AC/DC24
Dòng sản phẩm	G2RV-ST series
Loại rơ le	Rơ le trung gian Slim (Slim Relay)
Cấu hình tiếp điểm	SPDT (1 Form C)
Dòng điện định mức	6A tại 250VAC / 6A tại 30VDC
Điện áp cuộn dây	AC/DC 24V
Kiểu đấu nối	Push-in plus terminals
Chỉ thị trạng thái	Đèn LED hiển thị
Bảo vệ xung điện	Diode hấp thụ điện áp ngược tích hợp
Cách lắp đặt	Gắn thanh ray DIN (DIN Rail mounting)
Kích thước (R x C x S)	6.2mm x 90mm x 80mm
Cấp độ bảo vệ	IP20
Tiêu chuẩn	UL, TUV, CE

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G2RV-ST501

Tối ưu chi phí đầu tư: Nhờ kích thước siêu nhỏ, doanh nghiệp giảm được chi phí mua vỏ tủ điện và không gian lắp đặt.
Tăng năng suất thi công: Công nghệ Push-in giúp rút ngắn thời gian đấu nối dây, giảm chi phí nhân công lắp đặt.
Độ bền công nghiệp: Sản phẩm đạt tiêu chuẩn quốc tế (UL, TUV, CE), đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Vận hành an toàn: Diode bảo vệ tích hợp giúp ngăn ngừa hư hỏng cho các thiết bị điều khiển đắt tiền.

Hướng dẫn sử dụng (How to)

Chuẩn bị dây dẫn: Tuốt vỏ dây dẫn theo đúng chiều dài khuyến cáo của hãng Omron.
Đấu nối dây: Đẩy trực tiếp đầu dây dẫn vào các terminal Push-in Plus cho đến khi dây được cố định chắc chắn.
Lắp đặt thiết bị: Gắn rơ le G2RV-ST501 lên thanh ray DIN (DIN Rail) bằng cách ấn nhẹ cho đến khi khớp khóa.
Kiểm tra và vận hành: Cấp nguồn AC/DC 24V vào cuộn dây, quan sát đèn LED để xác nhận trạng thái hoạt động của rơ le.

Sản phẩm liên quan (isRelatedTo)

G2RV-ST500 DC24
G2RV-ST500 AC/DC24
G2RV-ST700 DC24
G2RV-1-S-G DC21
RU4S-D24
RU2S-D24
MY2N-D2-GS-R DC24
MY4N-GS-R DC24

Ứng dụng thực tế (Application)

Rơ le trung gian Omron G2RV-ST501 AC/DC24 được ứng dụng rộng rãi trong:

Cách ly ngõ ra của PLC để bảo vệ thiết bị điều khiển.
Chuyển đổi tín hiệu điều khiển giữa các mức điện áp khác nhau.
Sử dụng trong các tủ điện điều khiển máy móc CNC, dây chuyền đóng gói, hệ thống HVAC.
Điều khiển các tải nhỏ như đèn báo, van điện từ (Solenoid valve) hoặc rơ le công suất lớn hơn.

Câu hỏi thường gặp (FAQ)

1. Rơ le G2RV-ST501 AC/DC24 có thể dùng cho cả nguồn AC và DC không?
Có, sản phẩm được thiết kế linh hoạt để hoạt động với cả hai loại nguồn AC 24V và DC 24V.

2. Kích thước 6.2mm có thực sự giúp tiết kiệm diện tích?
Có, đây là thiết kế Slim siêu mỏng, cho phép bạn lắp đặt nhiều thiết bị hơn trên cùng một diện tích thanh ray DIN so với rơ le truyền thống.

3. Công nghệ Push-in Plus hoạt động như thế nào?
Đây là công nghệ đấu nối nhanh, bạn chỉ cần đẩy dây dẫn vào terminal mà không cần vặn vít, giúp tăng tốc độ lắp đặt và chống rung động.

4. Dòng điện định mức 6A có đủ cho các ứng dụng công nghiệp?
6A là mức dòng điện phù hợp cho hầu hết các tác vụ chuyển mạch tín hiệu, điều khiển cuộn coil của contactor hoặc các tải nhỏ trong tự động hóa.

5. Diode hấp thụ xung điện áp ngược có tác dụng gì?
Nó giúp triệt tiêu các xung điện áp cao sinh ra khi cuộn dây rơ le ngắt điện, bảo vệ các thiết bị điều khiển như PLC khỏi bị hư hỏng.

6. Làm sao để biết rơ le đang hoạt động?
Sản phẩm tích hợp đèn LED chỉ thị trạng thái, khi cuộn dây có điện, LED sẽ sáng.

7. Sản phẩm này có đạt tiêu chuẩn quốc tế không?
Có, G2RV-ST501 đạt các chứng nhận uy tín như UL, TUV và CE.

8. Tôi có thể mua rơ le Omron G2RV-ST501 chính hãng ở đâu?
Bạn có thể đặt mua chính hãng tại AUT VN - Nhà phân phối thiết bị điện công nghiệp uy tín.

9. Tiếp điểm SPDT (1 Form C) nghĩa là gì?
Nghĩa là rơ le có 1 tiếp điểm chung (Common), 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO).

10. G2RV-ST501 có dễ dàng thay thế khi hỏng hóc không?
Rất dễ dàng nhờ thiết kế gắn ray DIN và đấu nối Push-in, giúp việc tháo lắp và thay thế diễn ra nhanh chóng.
