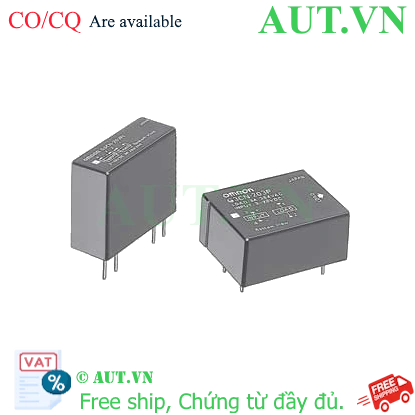

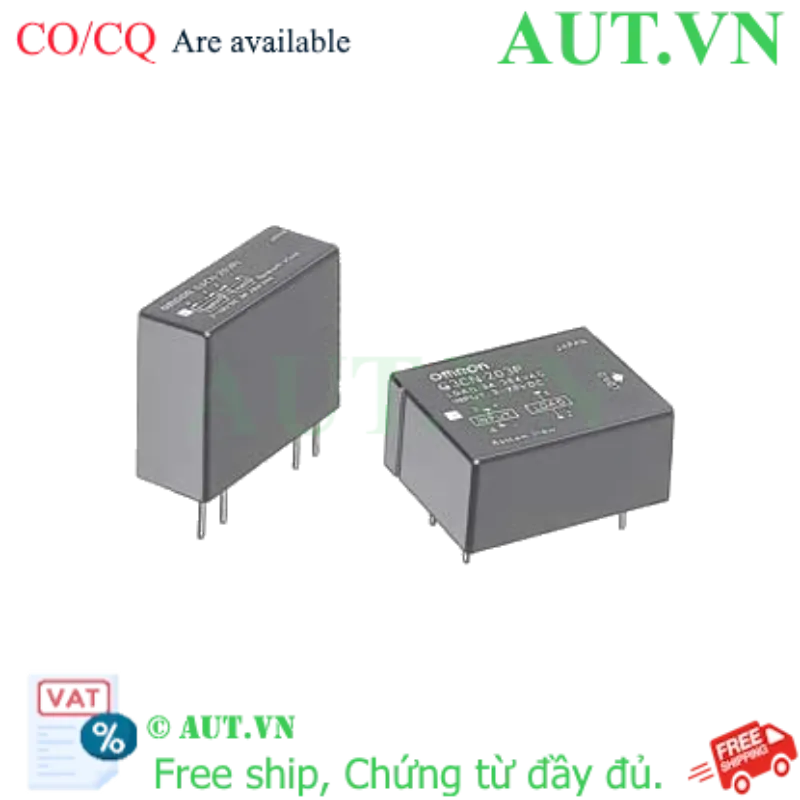

Relay Bán Dẫn Omron G3CN-203P DC3-28 | 3A, 240VAC, Zero-Cross
- Dòng điện tải: 3A (Tối đa)
- Điện áp tải: 100...240VAC
- Điện áp điều khiển (Input): 4...24VDC
- Tính năng nổi bật: Chuyển mạch Zero-cross (Giảm nhiễu điện từ)
- Kiểu lắp đặt: Gắn trực tiếp trên bảng mạch in (PCB Mounting)
Giá cũ:
714.300 ₫
571.440 ₫

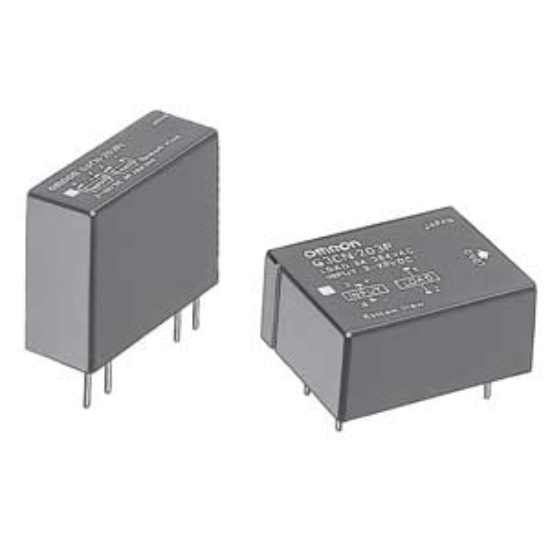

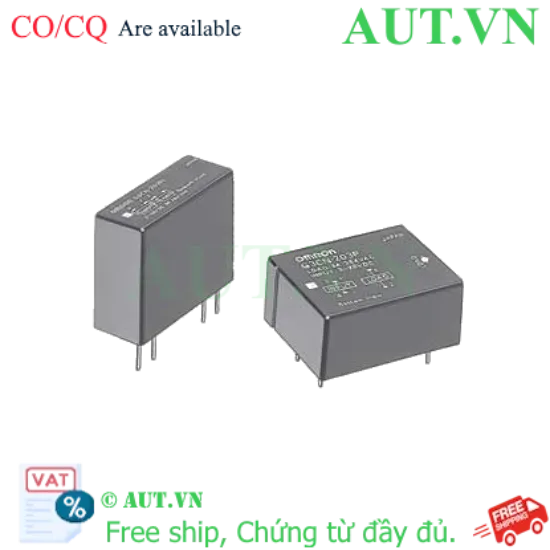

Giới thiệu Relay bán dẫn Omron G3CN-203P DC3-28
Relay bán dẫn Omron G3CN-203P DC3-28 (Solid State Relay - SSR) là giải pháp đóng cắt điện tử hiện đại, thay thế hoàn toàn cho rơ le cơ học truyền thống trong các ứng dụng đòi hỏi độ tin cậy cao. Với công nghệ chuyển mạch Zero-cross, sản phẩm giúp giảm thiểu tối đa nhiễu điện từ (EMI), bảo vệ các thiết bị nhạy cảm và kéo dài tuổi thọ cho hệ thống điều khiển của bạn.
Điểm nổi bật của sản phẩm
- Độ bền cực cao: Không có bộ phận chuyển động cơ học, loại bỏ hiện tượng mòn tiếp điểm, giúp sản phẩm có tuổi thọ hàng triệu lần đóng cắt.
- Chuyển mạch Zero-cross: Chỉ đóng/ngắt khi điện áp xoay chiều đi qua điểm 0, giúp giảm dòng xung đột, chống nhiễu cực tốt cho mạch điện.
- Kích thước siêu nhỏ gọn: Thiết kế tối ưu để lắp đặt trực tiếp lên PCB, tiết kiệm không gian trong tủ điện và bảng mạch điều khiển.
- Hoạt động êm ái: Không phát ra tiếng động khi đóng ngắt, phù hợp cho các môi trường cần sự yên tĩnh.
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | G3CN-203P DC3-28 |
| Loại sản phẩm | Rơ le bán dẫn (SSR) cho PCB |
| Điện áp ngõ vào (Input) | 4...24VDC |
| Điện áp tải (Output) | 100...240VAC |
| Dòng điện tải tối đa | 3A |
| Chế độ chuyển mạch | Zero-cross (Chuyển mạch điểm 0) |
| Độ sụt áp tối đa (ON) | 1.6V |
| Dòng điện dò (Leakage current) | 5mA - 10mA |
| Nhiệt độ hoạt động | -30 đến 80°C |
| Tiêu chuẩn an toàn | CSA, UL |
| Kích thước (DxRxC) | 33 x 25 x 20 mm |
| Trọng lượng | 25g |
Nguồn tham khảo: Omron Global Official
Lợi ích khi sử dụng Omron G3CN-203P DC3-28
Việc nâng cấp từ rơ le cơ sang Relay bán dẫn Omron G3CN-203P mang lại những giá trị kinh tế lâu dài: giúp giảm thiểu chi phí bảo trì do hỏng hóc tiếp điểm, tăng độ ổn định cho các hệ thống điều khiển nhiệt độ và tốc độ chính xác, đồng thời bảo vệ các linh kiện điện tử xung quanh khỏi nhiễu điện từ cao.
Hướng dẫn lắp đặt (How-to)
- Bước 1: Kiểm tra điện áp nguồn điều khiển (phải nằm trong khoảng 4-24VDC).
- Bước 2: Xác định đúng chân cắm trên PCB theo sơ đồ chân của hãng Omron.
- Bước 3: Tiến hành hàn chân Relay vào bảng mạch để đảm bảo tiếp xúc điện tốt nhất.
- Bước 4: Kết nối tải AC (100-240VAC) vào ngõ ra của Relay.
- Bước 5: Cấp nguồn và kiểm tra trạng thái đóng ngắt của thiết bị.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp với: Bộ nguồn DC 24V, Vi điều khiển/PLC, Board mạch điều khiển nhiệt độ, và các linh kiện chống nhiễu khác.
Ứng dụng thực tế (Application)
- Điều khiển nhiệt độ trong lò sấy, máy đóng gói.
- Hệ thống chiếu sáng thông minh.
- Điều khiển động cơ nhỏ và các thiết bị gia dụng cao cấp.
- Các module điều khiển tự động hóa công nghiệp.
Câu hỏi thường gặp (FAQ)
- 1. Relay bán dẫn G3CN-203P khác gì rơ le cơ?
- Khác biệt lớn nhất là G3CN-203P không có tiếp điểm cơ học, hoạt động bằng linh kiện bán dẫn nên không gây tiếng ồn, không có tia lửa điện và tuổi thọ cao hơn rất nhiều.
- 2. Tính năng Zero-cross có tác dụng gì?
- Nó giúp rơ le chỉ đóng điện khi điện áp AC đang ở mức 0V, giúp giảm dòng khởi động đột ngột và giảm nhiễu điện từ (EMI) cho hệ thống.
- 3. Tôi có thể dùng tải vượt quá 3A không?
- Không khuyến khích. Để đảm bảo độ bền, bạn nên sử dụng tải có dòng điện thấp hơn mức 3A của thiết bị.
- 4. Điện áp đầu vào bao nhiêu là an toàn?
- Thiết bị hoạt động ổn định trong dải từ 4VDC đến 24VDC.
- 5. Sản phẩm có cần tản nhiệt rời không?
- Với dòng tải 3A và kích thước nhỏ, sản phẩm có thể lắp trên PCB, tuy nhiên nếu dùng liên tục ở tải cao, cần chú ý thiết kế mạch tản nhiệt tốt.
- 6. Tại sao rơ le vẫn có dòng điện rò (leakage current)?
- Đây là đặc tính tự nhiên của linh kiện bán dẫn ngay cả khi ở trạng thái OFF, dòng rò này rất nhỏ (5-10mA) và không ảnh hưởng đến vận hành thông thường.
- 7. Sản phẩm này có chính hãng không?
- Tại AUT VN, chúng tôi cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ CO/CQ.
- 8. Tôi có được bảo hành không?
- Có, sản phẩm được bảo hành theo tiêu chuẩn của hãng Omron và chính sách của AUT VN.
- 9. Mua hàng tại AUT VN có xuất được hóa đơn VAT không?
- Có, chúng tôi hỗ trợ xuất hóa đơn VAT đầy đủ cho doanh nghiệp.
- 10. Giao hàng như thế nào?
- Chúng tôi hỗ trợ giao hàng nhanh toàn quốc, có thể kiểm tra hàng trước khi thanh toán.
