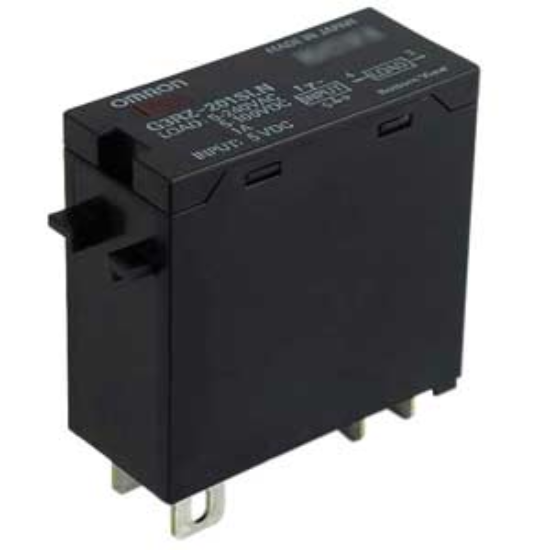

Giới thiệu Relay bán dẫn Omron G3RZ-201SLN DC5
Relay bán dẫn Omron G3RZ-201SLN DC5 (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử thế hệ mới, được tối ưu hóa đặc biệt cho các ứng dụng điều khiển nhiệt độ và thiết bị gia nhiệt công nghiệp. Khác với các loại relay cơ học truyền thống, dòng G3RZ sử dụng công nghệ bán dẫn, hoàn toàn loại bỏ các tiếp điểm vật lý, giúp triệt tiêu hiện tượng đánh lửa, giảm nhiễu điện từ và tăng tuổi thọ vận hành lên gấp nhiều lần.
Với điện áp điều khiển thấp 5VDC, sản phẩm là sự lựa chọn lý tưởng để kết nối trực tiếp với các hệ thống điều khiển thông minh như PLC, Arduino, Raspberry Pi hoặc các mạch logic hiện đại, đảm bảo sự chính xác tuyệt đối cho quy trình tự động hóa của bạn.
Điểm nổi bật của Omron G3RZ-201SLN DC5
- Độ bền cực cao: Không có bộ phận chuyển động cơ học, loại bỏ hoàn toàn mài mòn tiếp điểm, cho phép đóng ngắt hàng triệu chu kỳ.
- Thiết kế Slim siêu gọn: Chiều rộng chỉ 13mm, giúp tiết kiệm tối đa diện tích trong tủ điện điều khiển.
- Lắp đặt nhanh chóng: Thiết kế chuẩn để lắp đặt trực tiếp trên thanh ray DIN (DIN Rail), thuận tiện cho việc lắp ráp và bảo trì.
- Giám sát trạng thái thông minh: Tích hợp đèn LED hiển thị trạng thái hoạt động trực quan, giúp kỹ thuật viên dễ dàng kiểm tra hệ thống.
- An toàn và cách ly: Khả năng cách ly điện áp cực tốt giữa mạch điều khiển và mạch tải, bảo vệ an toàn cho các thiết bị điều khiển đắt tiền.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G3RZ-201SLN DC5 |
| Loại Relay | Relay bán dẫn (SSR) |
| Số pha của tải | 1 pha |
| Điện áp điều khiển (Input) | 5VDC |
| Điện áp tải (Output) | 100VDC / 240VAC |
| Dòng điện tải định mức | 1A |
| Dòng điện dò (Leakage Current) | 10µA ~ 100µA |
| Phương pháp lắp đặt | Thanh ray DIN (DIN Rail) |
| Phương pháp đấu nối | Đấu nối vít (Screw terminal) |
| Nhiệt độ vận hành | -30 đến 85°C |
| Kích thước (RxCxS) | 13mm x 35mm x 29mm |
| Tiêu chuẩn an toàn | RoHS compliant |
Lợi ích vượt trội khi sử dụng Relay Omron G3RZ
- Tối ưu chi phí bảo trì: Không có sự mài mòn vật lý, giúp giảm thiểu tối đa việc thay thế linh kiện định kỳ.
- Kiểm soát nhiệt độ chính xác: Tốc độ đóng ngắt (switching) cực nhanh, lý tưởng cho các hệ thống điều khiển PID cần độ ổn định cao.
- Vận hành yên tĩnh: Hoàn toàn không phát ra tiếng ồn cơ học, phù hợp cho các phòng Lab hoặc môi trường làm việc yêu cầu sự tĩnh lặng.
- Độ tin cậy từ Nhật Bản: Sản phẩm từ Omron đảm bảo khả năng hoạt động ổn định liên tục trong môi trường công nghiệp khắc nghiệt.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Gắn Relay lên thanh ray DIN trong tủ điện theo hướng dẫn của nhà sản xuất.
- Bước 2: Kết nối nguồn điều khiển 5VDC vào chân ngõ vào (Input). Lưu ý đấu đúng cực tính (+ và -) để tránh hỏng mạch.
- Bước 3: Đấu nối thiết bị tải (như thanh nhiệt, điện trở, đèn...) vào chân ngõ ra (Output) thông qua các vít đấu nối.
- Bước 4: Siết chặt các đầu vít để đảm bảo tiếp xúc tốt, tránh hiện tượng phóng điện do lỏng lẻo.
- Bước 5: Cấp nguồn kiểm tra, quan sát đèn LED trên thân Relay để xác nhận trạng thái đóng/ngắt.
Sản phẩm sử dụng kèm (isRelatedTo)

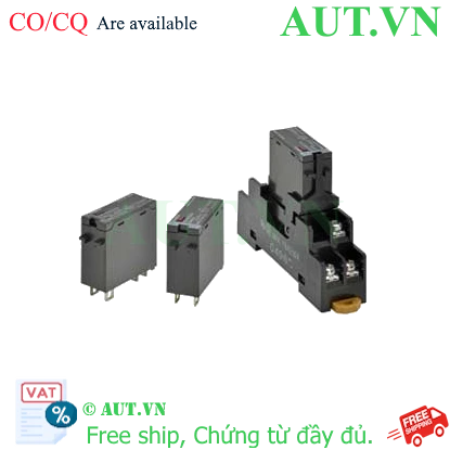

Để lắp đặt chuyên nghiệp và bền bỉ, quý khách nên kết hợp với các loại đế cắm (socket) chính hãng sau:
Ứng dụng thực tế (Application)
Relay bán dẫn Omron G3RZ-201SLN DC5 được ứng dụng rộng rãi trong:
- Hệ thống sưởi & Gia nhiệt: Điều khiển thanh nhiệt trong lò nướng, lò sưởi công nghiệp.
- Ngành nhựa: Kiểm soát chính xác nhiệt độ khuôn đúc trong máy đúc nhựa.
- Thiết bị y tế: Điều khiển các bộ phận gia nhiệt trong máy xét nghiệm, máy ủ ấm.
- Tự động hóa: Kết nối vi điều khiển với các tải điện nhỏ trong các hệ thống Smart Home hoặc IoT.
Câu hỏi thường gặp (FAQ)
1. Relay G3RZ-201SLN DC5 có thể dùng cho tải lớn hơn 1A không?
Không nên. Sản phẩm này được thiết kế cho dòng tải định mức 1A. Nếu tải lớn hơn, bạn cần chọn các dòng SSR Omron khác có dòng định mức cao hơn để đảm bảo an toàn.
2. Tại sao tôi nên dùng loại 5VDC thay vì 24VDC?
Loại 5VDC rất phù hợp nếu bạn đang sử dụng các bo mạch điều khiển như Arduino, ESP32 hoặc các PLC xuất mức tín hiệu 5V, giúp tiết kiệm chi phí mạch đệm.
3. SSR có cần tản nhiệt không?
Với dòng điện nhỏ 1A, lượng nhiệt tỏa ra là rất thấp. Bạn có thể lắp trực tiếp trên thanh ray DIN mà không cần thêm tản nhiệt rời nếu tủ điện có thông gió tốt.
4. Điểm khác biệt lớn nhất giữa SSR và Relay cơ là gì?
SSR không có tiếp điểm cơ học nên không gây tia lửa điện, không tiếng ồn, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn nhiều so với relay cơ.
5. Đèn LED trên relay có tác dụng gì?
Đèn LED giúp bạn biết ngay lập tức liệu lệnh điều khiển từ vi điều khiển đã đến relay và relay đang ở trạng thái đóng hay ngắt.
6. Sản phẩm này có lắp được trên thanh ray DIN không?
Có, thiết kế của Omron hoàn toàn tương thích với các thanh ray DIN tiêu chuẩn, cực kỳ tiện lợi cho việc lắp đặt tủ điện.
7. Tôi có thể mua đế cắm (socket) ở đâu?
AUT VN cung cấp đầy đủ các dòng socket P2R và P2RF tương thích hoàn toàn với model này.
8. Omron G3RZ có đạt chuẩn an toàn môi trường không?
Có, sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn RoHS, an toàn cho môi trường và người sử dụng.
9. Làm sao để phân biệt hàng chính hãng?
Hàng chính hãng Omron có bao bì sắc nét, thông số in rõ ràng. Tại AUT VN, chúng tôi cam kết hàng chính hãng 100% có đầy đủ CO/CQ.
10. Thời gian giao hàng tại AUT VN như thế nào?
Chúng tôi hỗ trợ giao hàng hỏa tốc tại TP.HCM và giao nhanh toàn quốc trong vòng 2-4 ngày làm việc.
Nguồn tham khảo: Omron Industrial Automation Official
