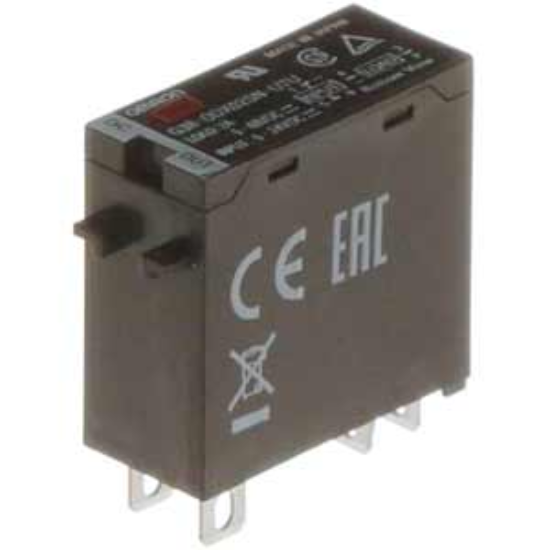

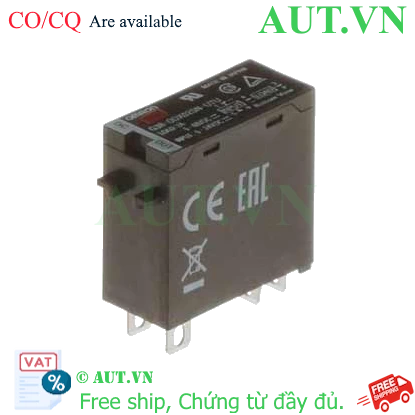

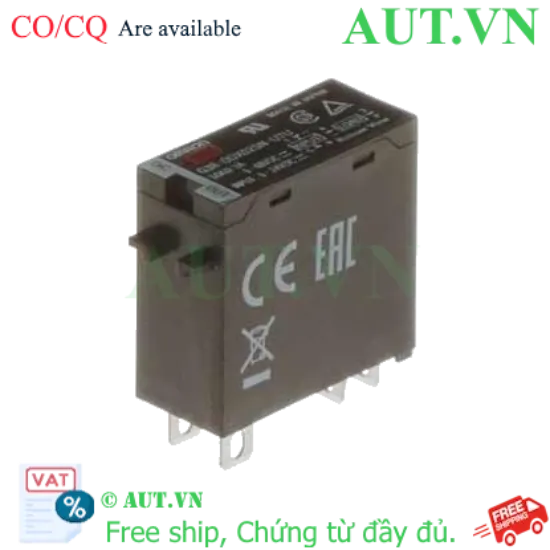

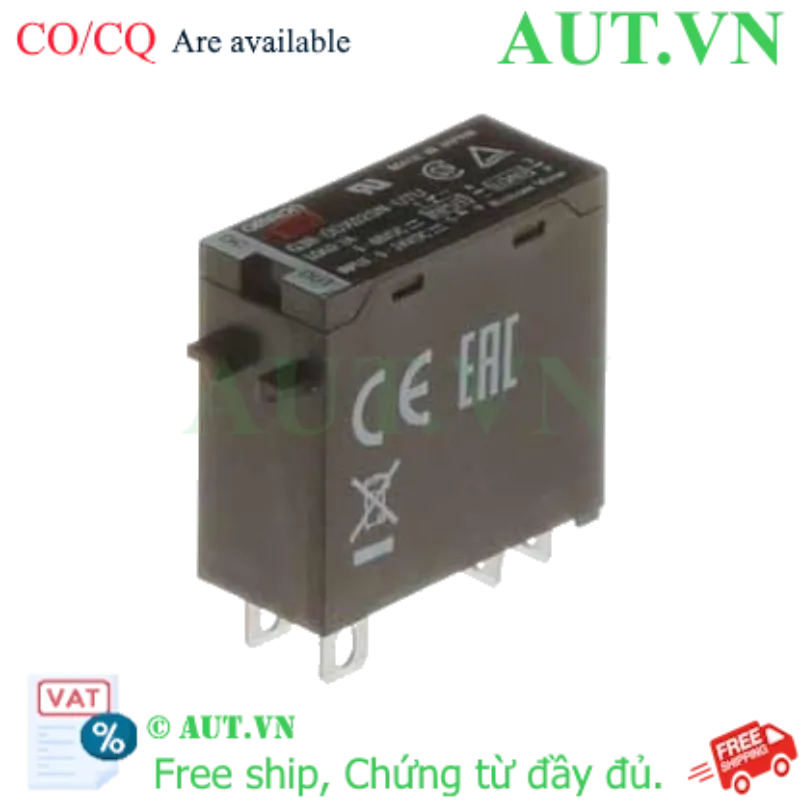

Relay Bán Dẫn Omron G3R-ODX02SN-UTU DC5-24 | Siêu Mỏng 13mm, Tải DC 2A, Đèn LED

Model: Omron G3R-ODX02SN-UTU DC5-24
Thiết kế: Slim Type siêu mỏng chỉ 13mm, tối ưu không gian tủ điện.
Điện áp điều khiển: 5...24VDC (Tương thích hoàn hảo với ngõ ra PLC).
Thông số tải: 5...24VDC | Dòng tải định mức: 0.01...2A.
Ưu điểm: Hoạt động không tiếng ồn, không tia lửa điện, tuổi thọ vận hành cực cao.
Tiện ích: Tích hợp đèn LED báo trạng thái hoạt động trực quan.

nhà chế tạo: Omron

SKU: G3R-ODX02SN-UTU DC5-24

Tải xuống mẫu

Giá cũ: 673.050 ₫

Giá bán: 538.440 ₫

Giới thiệu Relay Bán Dẫn Omron G3R-ODX02SN-UTU DC5-24

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc tối ưu hóa diện tích tủ điện và đảm bảo tốc độ phản hồi chính xác là yếu tố then chốt. Relay bán dẫn Omron G3R-ODX02SN-UTU DC5-24 (SSR) là giải pháp lý tưởng, đóng vai trò là module ngõ ra siêu mỏng, giúp kết nối an toàn và hiệu quả giữa bộ điều khiển (PLC, Vi điều khiển) và các tải DC công suất nhỏ. Với công nghệ trạng thái rắn tiên tiến, sản phẩm loại bỏ hoàn toàn các nhược điểm của relay cơ truyền thống, mang lại sự ổn định tuyệt đối cho hệ thống.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hiệu suất vận hành cao nhất cho doanh nghiệp.

Điểm nổi bật của Omron G3R-ODX02SN-UTU

Kích thước siêu mỏng (Slim Type): Độ rộng chỉ 13mm, cho phép lắp đặt mật độ cao, tiết kiệm tối đa không gian trong tủ điều khiển.
Công nghệ Solid State (SSR): Không sử dụng tiếp điểm cơ khí, loại bỏ hiện tượng mài mòn, không gây tia lửa điện và không tạo tiếng ồn khi đóng cắt.
Độ bền vượt trội: Tuổi thọ vận hành cực cao nhờ giảm thiểu hao mòn vật lý, giảm chi phí bảo trì và thay thế.
Phản hồi tức thời: Tốc độ đóng cắt cực nhanh, đáp ứng chính xác các yêu cầu điều khiển thời gian thực của PLC.
Giám sát dễ dàng: Đèn LED tích hợp giúp kỹ thuật viên nhận biết trạng thái hoạt động (ON/OFF) của relay ngay lập tức.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Dòng sản phẩm	G3R-IO series	Nguồn tham khảo: Omron Official
Loại I/O	Mô đun ngõ ra	Nguồn tham khảo: Omron Official
Điện áp điều khiển	5...24VDC
Dòng tải định mức	0.01...2A
Điện áp tải	5...24VDC
Chiều sâu tổng thể	34mm
Độ rộng	13mm
Dòng điện dò (mạch chính)	1mA
Phương pháp đấu nối	Chân hàn
Phụ kiện Socket (bán riêng)	P2R-05P, P2R-057P, P2R-05A, P2RF-05, P2RF-05-PU, P2RFZ-05

Lợi ích khi sử dụng Relay bán dẫn Omron G3R-ODX02SN-UTU

Tăng hiệu suất hệ thống: Tốc độ đóng cắt nhanh giúp quy trình vận hành mượt mà, chính xác hơn.
Giảm thiểu rủi ro: Việc không tạo tia lửa điện giúp an toàn hơn trong các môi trường nhạy cảm hoặc dễ cháy nổ.
Tối ưu chi phí vận hành: Tuổi thọ cao giúp giảm tần suất thay thế linh kiện, giảm thời gian downtime của máy móc.
Lắp đặt linh hoạt: Thiết kế slim phù hợp với mọi loại tủ điện công nghiệp hiện nay.

Hướng dẫn sử dụng (How-to)

Bước 1: Kiểm tra thông số: Xác định điện áp điều khiển từ PLC (5-24VDC) và dòng tải của thiết bị đầu ra (không quá 2A).
Bước 2: Lắp đặt: Gắn relay lên socket phù hợp (ví dụ P2RF-05) và cố định socket lên thanh DIN rail.
Bước 3: Đấu nối: Kết nối ngõ ra PLC vào chân điều khiển và kết nối tải DC vào chân ngõ ra của relay.
Bước 4: Kiểm tra: Cấp nguồn và kích hoạt tín hiệu từ PLC, quan sát đèn LED trên relay để xác nhận trạng thái đóng/ngắt.

Sản phẩm sử dụng chung hoặc thay thế tương đương

Omron G3NB series: G3NB-210B-1 (10A), G3NB-220B-1 (20A), G3NB-225B-1 (25A) cho tải AC công suất lớn hơn.
Hanyoung Nux: HSR-SLD15LZN1C (15A), HSR-SLD25LZN1C (25A), HSR-2D40HZN (40A).
Autonics: SRS1-B1202-2 (2 kênh, 2A).
Omron G3NA: G3NA-210B-UTU (10A, 24-240VAC).

Ứng dụng thực tế (Application)

Relay bán dẫn Omron G3R-ODX02SN-UTU được ứng dụng rộng rãi trong:

Điều khiển van điện từ (Solenoid valve) DC.
Kích hoạt rơ le trung gian hoặc các thiết bị đóng ngắt công suất nhỏ.
Giao tiếp ngõ ra cho PLC trong các hệ thống điều khiển máy CNC, cánh tay robot.
Hệ thống chiếu sáng điều khiển bằng DC trong công nghiệp.

FAQ - Câu hỏi thường gặp

1. Tại sao nên chọn Relay bán dẫn (SSR) thay vì Relay cơ truyền thống?
SSR không có tiếp điểm cơ khí nên không bị mài mòn, không gây tia lửa điện, không tiếng ồn và có tốc độ đóng cắt nhanh hơn nhiều lần.

2. Model G3R-ODX02SN-UTU có thể điều khiển tải AC không?
Không, model này chuyên dụng cho tải DC (5...24VDC). Để điều khiển tải AC, quý khách vui lòng tham khảo dòng G3NB hoặc G3NA tại AUT VN.

3. Kích thước 13mm có ý nghĩa gì?
Đây là thiết kế Slim Type, giúp bạn lắp được nhiều module hơn trên cùng một diện tích thanh DIN rail trong tủ điện.

4. Đèn LED trên relay có tác dụng gì?
Đèn LED hiển thị trạng thái hoạt động. Khi LED sáng, relay đang ở trạng thái ON (đóng mạch).

5. Tôi có thể dùng relay này trực tiếp với ngõ ra PLC không?
Có, với dải điện áp điều khiển 5-24VDC, sản phẩm này được tối ưu hóa để kết nối trực tiếp với hầu hết các dòng PLC hiện nay.

6. Dòng tải tối đa của sản phẩm này là bao nhiêu?
Dòng tải định mức tối đa là 2A. Vui lòng không sử dụng quá mức này để đảm bảo tuổi thọ sản phẩm.

7. Sản phẩm này cần socket nào để lắp đặt?
Bạn có thể sử dụng các socket như P2RF-05, P2R-05P hoặc P2RFZ-05 tùy theo nhu cầu lắp đặt mặt trước hay mặt sau.

8. Omron G3R-ODX02SN-UTU có gây nhiễu cho PLC không?
Nhờ công nghệ bán dẫn, sản phẩm giảm thiểu tối đa nhiễu điện từ so với relay cơ, giúp PLC vận hành ổn định hơn.

9. Tuổi thọ của SSR Omron này kéo dài bao lâu?
Vì không có mài mòn cơ học, tuổi thọ của SSR cao hơn gấp nhiều lần relay cơ, tùy thuộc vào điều kiện nhiệt độ và dòng tải thực tế.

10. Mua sản phẩm này tại AUT VN có được bảo hành không?
Có, AUT VN cam kết cung cấp hàng chính hãng Omron với chế độ bảo hành và hỗ trợ kỹ thuật theo tiêu chuẩn nhà sản xuất.
