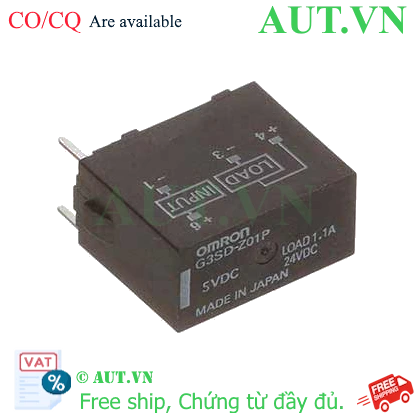

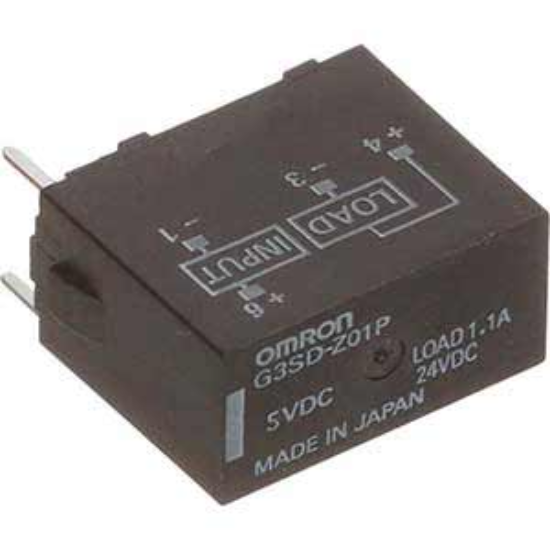

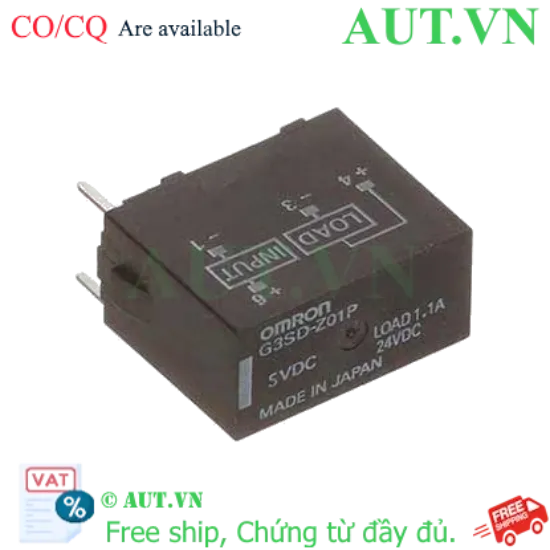

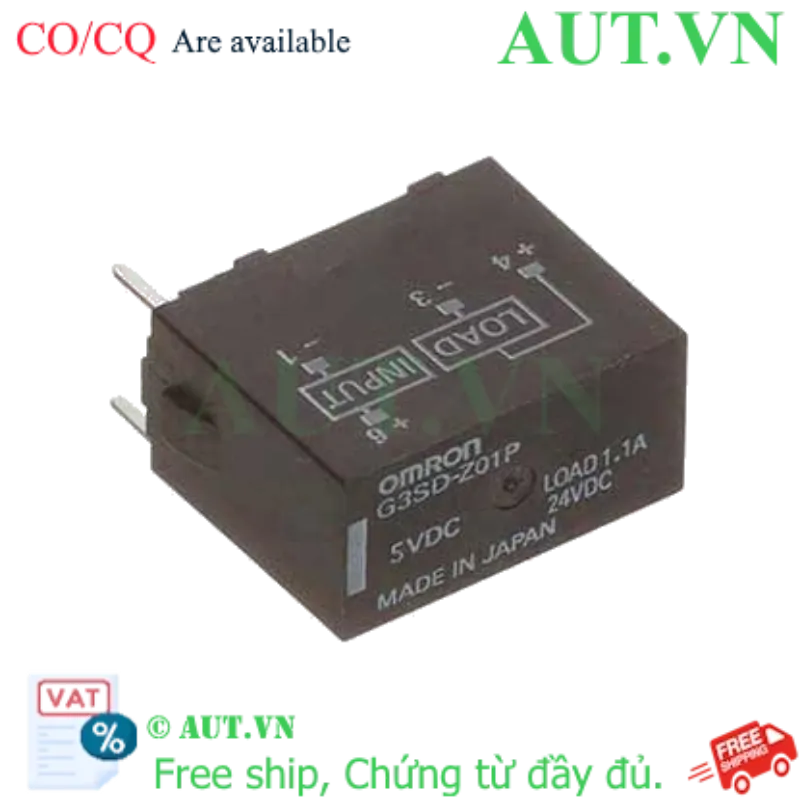

Relay Bán Dẫn Omron G3SD-Z01P DC5 | 5VDC, Tải 1A, Đóng Ngắt Siêu Tốc

Thương hiệu: Omron (Nhật Bản) - Chính hãng
Điện áp điều khiển (Input): 5VDC
Thông số tải (Load): 4...24VDC / Tối đa 1A
Kiểu lắp đặt: Gắn bảng mạch PCB (Through-hole)
Ưu điểm vượt trội: Đóng cắt siêu nhanh, vận hành không tiếng ồn, không đánh lửa, tuổi thọ cực cao.

nhà chế tạo: Omron

SKU: G3SD-Z01P DC5

Tải xuống mẫu

Giá cũ: 341.250 ₫

Giá bán: 273.000 ₫

Số lượng:

Giới thiệu Relay bán dẫn Omron G3SD-Z01P DC5 chính hãng

Trong các hệ thống điều khiển tự động hóa và thiết bị điện tử chính xác, yêu cầu về tốc độ phản hồi và độ bền của thiết bị đóng ngắt là yếu tố then chốt. Relay bán dẫn Omron G3SD-Z01P DC5 (Solid State Relay - SSR) được thiết kế để thay thế hoàn hảo các rơ le cơ học truyền thống. Với công nghệ bán dẫn không tiếp điểm, sản phẩm loại bỏ hoàn toàn hiện tượng đánh lửa, mài mòn cơ học và nhiễu điện từ, mang lại sự ổn định tuyệt đối cho các bo mạch nhạy cảm. Khi lựa chọn Omron G3SD-Z01P DC5 tại AUT VN, bạn đang sở hữu giải pháp đóng ngắt hiệu suất cao, tin cậy từ thương hiệu hàng đầu Nhật Bản.

Điểm nổi bật của Omron G3SD-Z01P DC5

Tốc độ phản hồi siêu tốc: Khả năng chuyển mạch tính bằng mili giây, lý tưởng cho các ứng dụng yêu cầu tần suất đóng ngắt cao liên tục.
Vận hành tĩnh lặng tuyệt đối: Hoạt động không gây tiếng ồn, đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong thiết bị y tế và phòng thí nghiệm.
Độ bền công nghiệp vượt trội: Do không có bộ phận chuyển động, sản phẩm không bị mài mòn, giúp kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì.
Thiết kế tối ưu cho PCB: Kiểu chân cắm xuyên lỗ (Through-hole) giúp việc tích hợp vào các bo mạch điện tử mật độ cao trở nên dễ dàng và chắc chắn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3SD-Z01P DC5
Loại sản phẩm	Rơ le bán dẫn (SSR) gắn PCB
Điện áp điều khiển (Input Voltage)	5VDC
Điện áp tải (Load Voltage)	4...24VDC
Dòng điện tải tối đa (Max Load Current)	0.01...1A
Dòng rò mạch chính (Leakage Current)	0.1mA
Độ sụt áp khi ON (Forward Voltage Drop)	Max 1.5V
Phương pháp lắp đặt	Gắn xuyên lỗ (Through-hole PCB)
Nhiệt độ vận hành	-30 đến 80°C
Độ ẩm môi trường	45...85% RH
Khối lượng	13g

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng SSR Omron G3SD-Z01P DC5

Tối ưu hóa chi phí vận hành: Loại bỏ thời gian dừng máy (downtime) do lỗi tiếp điểm, giúp hệ thống hoạt động liên tục và ổn định.
An toàn tuyệt đối: Công nghệ không tia lửa điện giúp an toàn trong môi trường dễ cháy nổ và không gây nhiễu điện từ (EMI) cho các linh kiện xung quanh.
Độ tin cậy Nhật Bản: Sản phẩm đạt tiêu chuẩn chất lượng khắt khe của Omron, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra nguồn: Xác nhận nguồn điều khiển đầu vào chính xác là 5VDC để tránh hư hỏng linh kiện bán dẫn.
Bước 2 - Kết nối đầu vào (Input): Đấu nối chân Input với các mạch logic 5V như vi điều khiển (Arduino, ESP32) hoặc module PLC.
Bước 3 - Kết nối đầu ra (Output): Kết nối mạch tải (4-24VDC), lưu ý dòng tải không được vượt quá ngưỡng 1A.
Bước 4 - Lắp đặt PCB: Đặt Relay vào vị trí thiết kế và tiến hành hàn chân xuyên lỗ (Through-hole) theo đúng sơ đồ kỹ thuật.
Bước 5 - Kiểm tra vận hành: Cấp nguồn và sử dụng đồng hồ đo điện để kiểm tra độ sụt áp và khả năng đóng ngắt của relay.

Sản phẩm kết hợp khuyến nghị (isRelatedTo)

Để tối ưu hóa hiệu suất và bảo vệ thiết bị, AUT VN khuyên dùng kèm:

Socket Omron G6B-04P: Hỗ trợ kết nối linh hoạt, giúp thay thế nhanh chóng trên bo mạch.
Tản nhiệt Omron Y92B-S08N: Đặc biệt cần thiết khi vận hành tải ở mức cận ngưỡng 1A để kiểm soát nhiệt độ.

Ứng dụng thực tế (Application)

Relay bán dẫn Omron G3SD-Z01P DC5 được ứng dụng rộng rãi trong:

Thiết bị Y tế: Máy chẩn đoán, thiết bị xét nghiệm cần sự tĩnh lặng và chính xác cực cao.
Tự động hóa & IoT: Điều khiển van solenoid, module LED, thiết bị Smart Home sử dụng nguồn 5V.
Viễn thông: Mạch chuyển mạch tín hiệu tốc độ cao tại các trạm thu phát.
Công nghiệp nhẹ: Các hệ thống đóng ngắt tải DC nhỏ trong dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng nguồn 12V cho đầu vào điều khiển không?

Trả lời: Tuyệt đối không. Model này chỉ hỗ trợ 5VDC. Việc cấp sai điện áp sẽ gây cháy hỏng relay ngay lập tức.

2. Sản phẩm có gây nhiễu cho các cảm biến nhạy cảm không?

Trả lời: Không. Vì là SSR (không tiếp điểm), nó không tạo ra tia lửa điện nên giảm thiểu tối đa nhiễu điện từ (EMI).

3. Tại sao tôi nên chọn SSR thay vì Relay cơ truyền thống?

Trả lời: SSR có tốc độ đóng ngắt nhanh hơn, không gây tiếng ồn, không mòn tiếp điểm và độ bền cao hơn nhiều lần.

4. Khi nào tôi cần lắp thêm tản nhiệt cho relay này?

Trả lời: Khi bạn vận hành tải liên tục ở mức dòng điện từ 0.7A đến 1A, việc sử dụng tản nhiệt là cần thiết để bảo vệ tuổi thọ linh kiện.

5. Relay này có phân biệt cực tính đầu vào không?

Trả lời: Có. Bạn cần kết nối chính xác cực dương (+) và âm (-) của nguồn 5VDC vào các chân Input tương ứng.

6. Dòng rò 0.1mA có ảnh hưởng đến thiết bị không?

Trả lời: Mức dòng rò này cực kỳ nhỏ, không gây ảnh hưởng đáng kể đến hầu hết các thiết bị tải thông thường.

7. AUT VN có cung cấp CO/CQ cho sản phẩm không?

Trả lời: Có. AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) cho khách hàng.

8. Sản phẩm này có dùng cho điện áp AC được không?

Trả lời: Không. Đây là dòng SSR chuyên dụng cho tải DC (4-24VDC). Vui lòng kiểm tra kỹ thông số trước khi dùng.

9. Tôi muốn mua số lượng lớn cho dự án, có được chiết khấu không?

Trả lời: Có, AUT VN luôn có chính sách giá cực kỳ cạnh tranh và chiết khấu hấp dẫn cho khách hàng dự án và đại lý.

10. Chính sách bảo hành tại AUT VN như thế nào?

Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Chúng tôi hỗ trợ đổi trả nhanh chóng nếu phát hiện lỗi từ nhà sản xuất.
