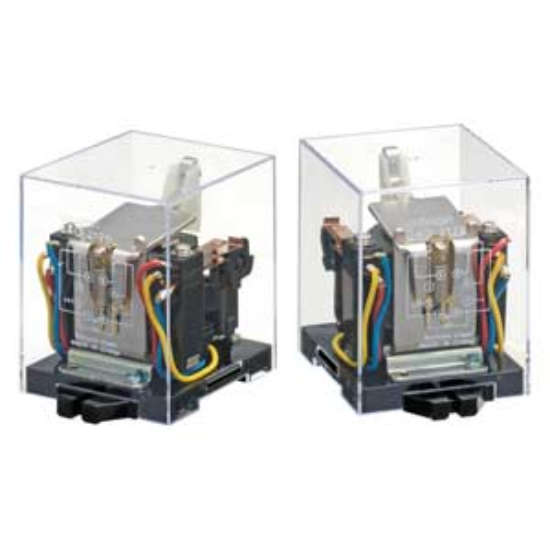

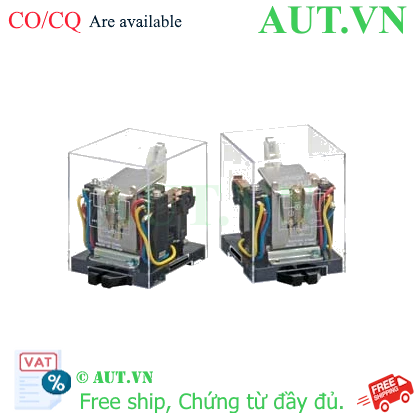

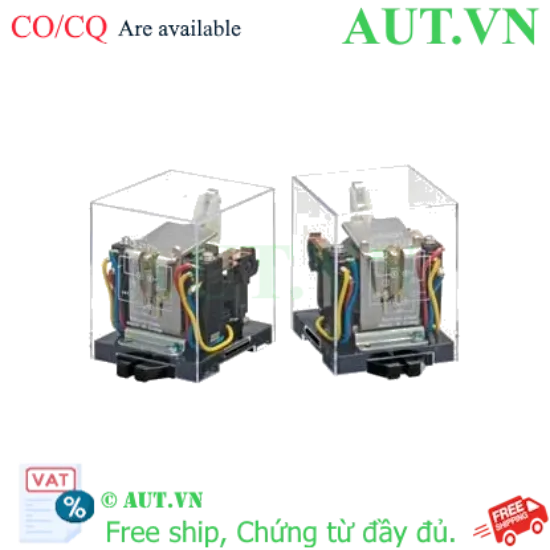

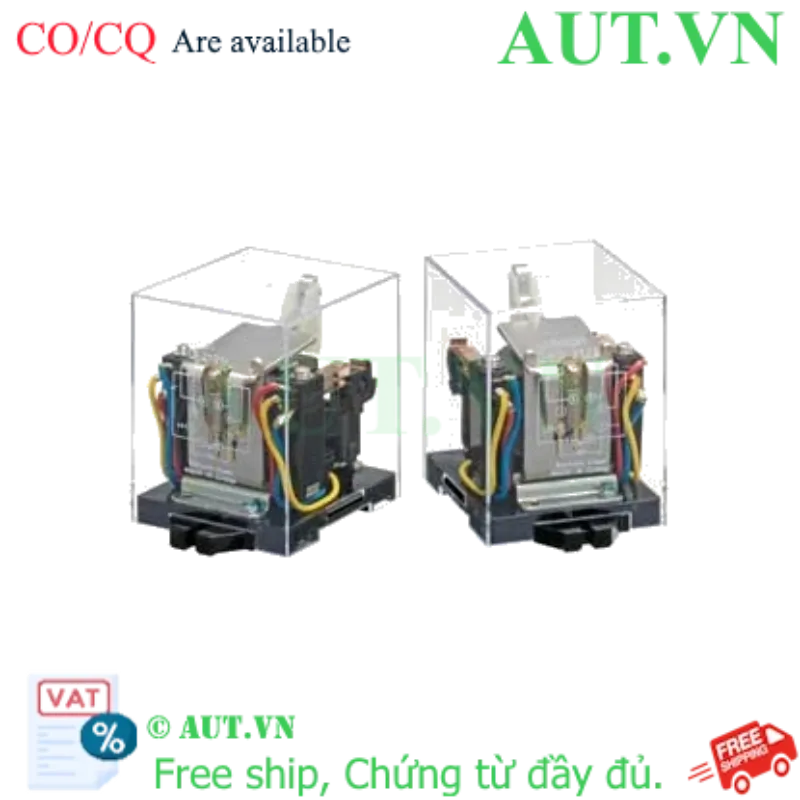

Giới thiệu Rơ le chốt Omron G4Q-211A AC110 chính hãng
Rơ le chốt Omron G4Q-211A AC110 là dòng Latching Relay (rơ le tự giữ) cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển yêu cầu tính năng ghi nhớ trạng thái. Khác với các dòng rơ le trung gian thông thường cần cấp điện liên tục để giữ tiếp điểm, Omron G4Q-211A chỉ cần một xung điện ngắn để chuyển trạng thái, sau đó sẽ tự duy trì vị trí đóng hoặc mở ngay cả khi ngắt nguồn cấp cuộn dây.
Đây là giải pháp tối ưu để tiết kiệm điện năng, giảm thiểu nhiệt lượng tỏa ra trong tủ điện và tăng cường độ an toàn cho hệ thống khi xảy ra sự cố mất điện đột ngột. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo mọi tiêu chuẩn kỹ thuật khắt khe nhất của Omron Nhật Bản.
Điểm nổi bật của Omron G4Q-211A AC110
- Tiết kiệm điện năng tối đa: Không tiêu thụ điện năng để duy trì trạng thái, giúp giảm chi phí vận hành cho các hệ thống lớn.
- Độ bền cơ học cực cao: Sử dụng tiếp điểm hợp kim bạc (Silver Alloy) giúp chống mài mòn, chống rỗ bề mặt và đảm bảo tuổi thọ lâu dài.
- Khả năng lưu trữ trạng thái: Đảm bảo hệ thống luôn ở trạng thái an toàn (On hoặc Off) khi có sự cố mất điện.
- Lắp đặt linh hoạt: Thiết kế 8 chân dẹt chuẩn giúp việc thay thế nhanh chóng trên đế cắm PL08 mà không cần đấu nối lại phức tạp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G4Q-211A AC110 |
| Loại rơ le | Rơ le chốt / Rơ le tự giữ (Latching Relay) |
| Điện áp điều khiển (Cuộn dây) | 110VAC |
| Cấu hình tiếp điểm | DPDT (2 cặp tiếp điểm độc lập) |
| Dòng điện định mức (Contact Rating) | 5A (tại 220VAC / 24VDC) |
| Kiểu chân kết nối | 8 chân dẹt (Blade type) |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Nhiệt độ vận hành | -10°C đến 55°C |
| Kích thước | 56mm x 65mm x 66.5mm |
Nguồn tham khảo: Omron Official Website
Lợi ích vượt trội khi sử dụng Omron G4Q-211A
- Tối ưu nhiệt độ tủ điện: Nhờ cơ chế không cần nuôi điện liên tục, rơ le không tỏa nhiệt lớn, giúp bảo vệ các linh kiện điện tử nhạy cảm xung quanh.
- An toàn hệ thống: Duy trì trạng thái cuối cùng giúp tránh việc thiết bị tự động khởi động lại gây nguy hiểm cho người vận hành sau khi có điện trở lại.
- Tiết kiệm chi phí: Giảm tiêu thụ điện năng cho các mạch điều khiển quy mô lớn và kéo dài tuổi thọ thiết bị nhờ giảm nhiệt độ vận hành.
Hướng dẫn sử dụng Rơ le chốt Omron G4Q-211A (How-to)
- Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp cho cuộn dây đúng chuẩn 110VAC. Tuyệt đối không dùng nguồn 220V trực tiếp.
- Bước 2: Lắp đặt vào đế: Cắm rơ le vào đế cắm PL08 chuyên dụng. Đảm bảo các chân dẹt được cắm chắc chắn để tránh tình trạng phóng điện hoặc lỏng chân.
- Bước 3: Đấu nối mạch: Kết nối các cực COM, NO, NC của tiếp điểm DPDT vào mạch tải theo sơ đồ thiết kế.
- Bước 4: Chuyển trạng thái (Set): Cấp một xung điện ngắn vào cuộn dây để kích hoạt chuyển đổi tiếp điểm.
- Bước 5: Duy trì: Sau khi ngắt xung điện, rơ le sẽ tự giữ trạng thái hiện tại cho đến khi có xung điện đảo chiều (Reset).
Sản phẩm sử dụng chung (isRelatedTo)
- Đế cắm rơ le PL08: Đế cắm chuyên dụng để lắp đặt rơ le lên thanh ray hoặc bảng điện.
- Bộ nguồn/Biến áp 110VAC: Cung cấp điện áp chuẩn cho cuộn dây rơ le hoạt động.
Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Hệ thống chiếu sáng thông minh: Điều khiển bật/tắt đèn khu vực công cộng bằng xung điện tiết kiệm điện.
- Tự động hóa nhà máy: Xây dựng mạch nhớ (Memory circuit) cho các thiết bị điều khiển không dùng PLC.
- Hệ thống an toàn điện: Mạch ngắt khẩn cấp và duy trì trạng thái an toàn sau sự cố mất điện.
- Thiết bị điện dân dụng cao cấp: Các mạch điều khiển tải trung bình cần độ tin cậy cao.
Câu hỏi thường gặp (FAQ)
1. Rơ le chốt (Latching) khác gì rơ le trung gian thường?
Rơ le thường sẽ nhả tiếp điểm ngay khi mất điện. Rơ le chốt sẽ giữ nguyên trạng thái (đóng hoặc mở) cho đến khi có một xung điện điều khiển tác động.
2. Tôi có thể dùng điện 220V cho model này không?
Không. Model này chạy điện 110VAC. Để dùng điện 220V, bạn cần biến áp hoặc chọn model G4Q-211A AC200/220V.
3. Cấu hình DPDT có ý nghĩa gì trong đấu nối?
DPDT nghĩa là rơ le có 2 cực độc lập, mỗi cực gồm 1 chân chung (COM), 1 thường mở (NO) và 1 thường đóng (NC), cho phép điều khiển 2 mạch điện riêng biệt.
4. Tại sao nên chọn mua Omron tại AUT VN?
AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu giúp bạn chọn đúng sản phẩm.
5. Đế cắm PL08 có bắt buộc phải có không?
Nên dùng đế PL08 để việc lắp đặt chuyên nghiệp hơn, dễ dàng thay thế khi cần và đảm bảo an toàn tiếp xúc điện.
6. Dòng điện 5A có chịu được tải motor không?
5A là dòng định mức cho tải thuần trở. Với tải cảm (như motor), bạn nên dùng kèm khởi động từ để đảm bảo độ bền cho tiếp điểm rơ le.
7. Làm thế nào để đưa rơ le về trạng thái ban đầu?
Bạn cần cấp một xung điện vào cuộn dây theo sơ đồ Reset của thiết bị để đẩy tiếp điểm về vị trí cũ.
8. Rơ le này có tỏa nhiệt khi hoạt động không?
Rất ít. Vì rơ le chỉ tiêu thụ điện trong tích tắc khi chuyển trạng thái, không cần duy trì điện áp liên tục ở cuộn dây.
9. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Nhật Bản thông qua AUT VN.
10. AUT VN có xuất hóa đơn VAT cho dự án không?
Có, chúng tôi hỗ trợ đầy đủ hóa đơn VAT và các chứng từ CO/CQ cho mọi đơn hàng dự án.
