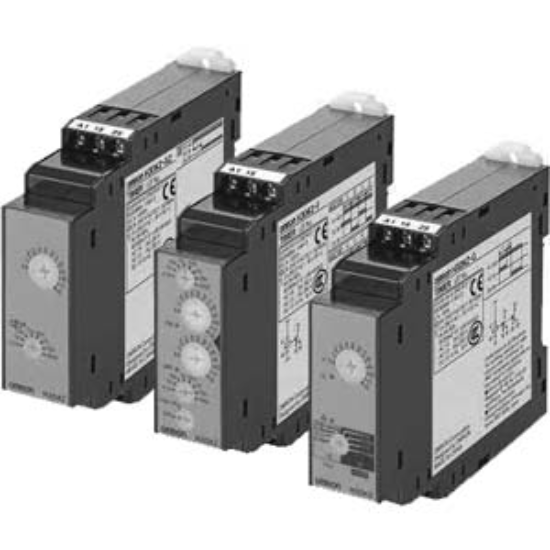

Giới thiệu Timer Omron H3DKZ-HDL AC200-240V chính hãng
Trong các hệ thống điều khiển công nghiệp hiện đại, việc quản lý thời gian ngắt thiết bị là yếu tố then chốt để bảo vệ máy móc và duy trì hiệu suất. Timer Omron H3DKZ-HDL AC200-240V là dòng rơ le thời gian (timer) cao cấp với chế độ trễ tắt (OFF-delay) chuyên dụng. Sản phẩm giúp duy trì hoạt động của tải (như quạt làm mát, bơm, băng tải) thêm một khoảng thời gian nhất định sau khi tín hiệu điều khiển bị ngắt, đảm bảo quy trình giải nhiệt hoặc làm sạch hệ thống diễn ra an toàn và trọn vẹn. Với thương hiệu Omron Nhật Bản, thiết bị mang lại sự chính xác tuyệt đối và độ bền vượt trội cho mọi tủ điện công nghiệp tại AUT VN.
Điểm nổi bật của sản phẩm
- Thiết kế siêu mỏng (Slim Design): Với kích thước chỉ 22.5mm, sản phẩm giúp tiết kiệm tối đa diện tích, cho phép lắp đặt được mật độ thiết bị cao hơn trên cùng một thanh ray DIN.
- Cài đặt thời gian trực quan: Núm xoay analog cho phép hiệu chỉnh chính xác thời gian trễ từ 1s đến 120s một cách nhanh chóng mà không cần lập trình.
- Tiếp điểm Relay chất lượng cao: Trang bị tiếp điểm SPDT 5A, đảm bảo khả năng đóng ngắt liên tục, chịu tải tốt trong môi trường công nghiệp khắc nghiệt.
- Độ tin cậy tiêu chuẩn quốc tế: Sản phẩm đạt chứng nhận CE, EN, đảm bảo an toàn điện cao nhất cho người vận hành.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Omron H3DKZ-HDL |
| Model | H3DKZ-HDL AC200-240V |
| Điện áp nguồn cấp (Rated Voltage) | 200...240 VAC (50/60Hz) |
| Chế độ vận hành (Operating Mode) | OFF-delay (Trễ tắt) |
| Dải thời gian cài đặt (Time Range) | 1 giây đến 120 giây |
| Kiểu ngõ ra (Output Type) | Relay SPDT (1 tiếp điểm chuyển đổi) |
| Dòng định mức tiếp điểm (Contact Rating) | 5A tại 250VAC / 5A tại 30VDC |
| Phương thức lắp đặt | Gắn thanh ray DIN (DIN Rail mounting) |
| Cấp bảo vệ (IP Rating) | IP30 |
| Nhiệt độ vận hành | -20 đến 55°C |
| Kích thước (W x H x D) | 22.5mm x 89.4mm x 100mm |
| Tiêu chuẩn chứng nhận | CCC, CE, EN |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Timer Omron H3DKZ-HDL
- Bảo vệ thiết bị tối ưu: Giúp các linh kiện như motor, quạt làm mát có thời gian chạy thêm để giải nhiệt sau khi ngắt nguồn, ngăn ngừa tình trạng quá nhiệt gây cháy hỏng.
- Nâng cao hiệu suất dây chuyền: Đảm bảo quy trình sản xuất không bị gián đoạn đột ngột, tránh kẹt hàng hóa trên băng tải.
- Tiết kiệm chi phí không gian: Thiết kế siêu mỏng giúp giảm kích thước vỏ tủ điện, tối ưu chi phí đầu tư vật tư.
- Vận hành tin cậy: Giảm thiểu sai sót do thao tác thủ công, tự động hóa hoàn toàn quá trình ngắt trễ.
Hướng dẫn lắp đặt và sử dụng (How to)
- Bước 1: Lắp đặt thiết bị - Gắn Timer vào thanh ray DIN trong tủ điện điều khiển. Đảm bảo vị trí lắp đặt khô ráo, thoáng mát.
- Bước 2: Đấu nối điện - Cấp nguồn 200-240VAC vào các chân nguồn theo đúng sơ đồ chân (pinout) in trên thân sản phẩm. Kết nối tải thông qua tiếp điểm SPDT.
- Bước 3: Thiết lập thời gian - Xoay núm điều chỉnh analog ở mặt trước để chọn thời gian trễ mong muốn (từ 1s đến 120s).
- Bước 4: Kiểm tra vận hành - Kích hoạt tín hiệu điều khiển, sau đó ngắt để xác nhận thiết bị đầu ra vẫn chạy thêm đúng thời gian đã cài đặt.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống hoạt động hoàn hảo, AUT VN đề xuất kết hợp cùng:
- Thanh ray DIN: HYBT-01 hoặc PFP-100N.
- Phụ kiện chặn cuối: PFP-M giúp cố định module chắc chắn.
- Miếng đệm cách nhiệt: PFP-S để tối ưu không gian lắp đặt.
Ứng dụng thực tế (Application)
- Hệ thống thông gió: Điều khiển quạt hút chạy thêm sau khi tắt máy để thải nhiệt/khí độc.
- Băng tải công nghiệp: Đảm bảo sản phẩm được đưa hết qua vùng làm việc trước khi dừng hẳn.
- Máy nén khí: Điều khiển van xả áp trễ để đảm bảo an toàn hệ thống khí nén.
- Hệ thống chiếu sáng: Tạo độ trễ tắt đèn tại hành lang, khu vực công cộng.
Câu hỏi thường gặp (FAQ)
1. Chế độ OFF-delay của H3DKZ-HDL hoạt động như thế nào?
Khi bạn ngắt tín hiệu điều khiển, thiết bị đầu ra (tải) sẽ không tắt ngay mà vẫn tiếp tục duy trì hoạt động thêm một khoảng thời gian đã cài đặt rồi mới ngắt hẳn.
2. Tôi có thể dùng Timer này để điều khiển trực tiếp Motor công suất lớn không?
Không nên. Tiếp điểm Relay của Timer chỉ chịu tải tối đa 5A. Bạn nên dùng Timer để điều khiển Khởi động từ (Contactor), sau đó Contactor sẽ đóng ngắt Motor.
3. Dải thời gian 1-120s có đủ cho nhu cầu của tôi không?
Nếu bạn cần thời gian trễ dài hơn (vài phút hoặc vài giờ), hãy liên hệ kỹ thuật AUT VN để được tư vấn các model Omron chuyên dụng khác.
4. Sản phẩm có tương thích với điện 220V tại Việt Nam không?
Hoàn toàn tương thích. Dải điện áp 200-240VAC rất phù hợp với lưới điện công nghiệp và dân dụng tại Việt Nam.
5. Làm sao để phân biệt Timer Omron chính hãng?
Hàng chính hãng tại AUT VN luôn có tem nhãn sắc nét, số series đồng nhất giữa thân máy và bao bì, kèm theo đầy đủ chứng chỉ CO/CQ.
6. Tại sao tôi nên chọn thiết kế siêu mỏng 22.5mm?
Thiết kế này giúp tiết kiệm diện tích cực lớn trong tủ điện, cho phép bạn lắp thêm nhiều thiết bị khác mà không cần mở rộng kích thước vỏ tủ.
7. Thiết bị có hoạt động ổn định trong môi trường nóng không?
Có, sản phẩm được thiết kế để hoạt động ổn định trong dải nhiệt độ từ -20 đến 55°C.
8. Tôi cần lưu ý gì quan trọng nhất khi đấu nối?
Hãy luôn kiểm tra sơ đồ chân (Pinout) được in trực tiếp trên vỏ thiết bị để tránh đấu nhầm nguồn và tải, gây chập cháy.
9. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ sư của AUT VN hỗ trợ tư vấn và xử lý kỹ thuật trọn đời qua Zalo và Ultraview.
10. Chính sách bảo hành của sản phẩm này thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, đảm bảo quyền lợi tối đa cho khách hàng.
