Chế độ Off-delay hoạt động như thế nào?

Khi tín hiệu điều khiển bị ngắt, Timer bắt đầu đếm ngược thời gian đã cài đặt, sau đó mới thực hiện ngắt tiếp điểm tải.

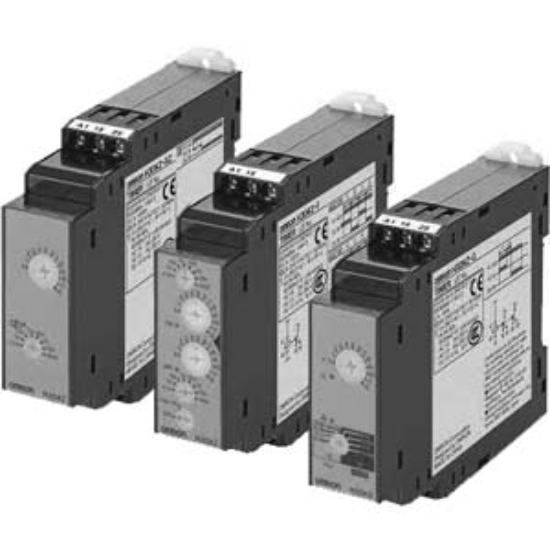

Timer Omron H3DKZ-HCL AC100-120V | Ngắt Trễ (Off-Delay), Siêu Mỏng 22.5mm, Gắn Ray DIN

Model: H3DKZ-HCL AC100-120V (Omron Nhật Bản chính hãng)
Chế độ: Off-delay (Ngắt trễ) - Duy trì tải sau khi ngắt tín hiệu.
Dải thời gian: 1 đến 120 giây (Điều chỉnh linh hoạt qua núm Dial).
Điện áp: AC 100-120V (Chuyên dụng cho hệ thống 110V).
Thiết kế: Slim-type siêu mỏng 22.5mm, tiết kiệm diện tích tủ điện.
Lắp đặt: Gắn thanh ray DIN chuẩn công nghiệp, dễ dàng thay thế.

nhà chế tạo: Omron

SKU: H3DKZ-HCL AC100-120V

Tải xuống mẫu

Giá cũ: 797.550 ₫

Giá bán: 638.040 ₫

Số lượng:

Giới thiệu về Timer Omron H3DKZ-HCL AC100-120V

Trong các hệ thống điều khiển tự động hóa hiện đại, việc quản lý thời gian ngắt của thiết bị là yếu tố then chốt để bảo vệ máy móc và tối ưu quy trình. Timer Omron H3DKZ-HCL AC100-120V là giải pháp định thời chuyên dụng với chế độ Off-delay (Ngắt trễ) cao cấp. Thiết bị này cho phép tải tiếp tục vận hành trong một khoảng thời gian xác định sau khi tín hiệu điều khiển bị ngắt, đảm bảo các chu kỳ làm việc như làm mát hoặc xả liệu được hoàn tất trọn vẹn. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng Nhật Bản vượt trội.

Điểm nổi bật của Timer ngắt trễ Omron H3DKZ-HCL

Độ chính xác cực cao: Sử dụng công nghệ định thời tiên tiến từ Omron Nhật Bản, giúp giảm thiểu tối đa sai số thời gian, vận hành ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
Thiết kế siêu mỏng (Slim Design): Với độ rộng chỉ 22.5mm, sản phẩm giúp tối ưu hóa không gian lắp đặt, cho phép bố trí mật độ thiết bị cao hơn trong tủ điện, tiết kiệm chi phí vỏ tủ.
Tùy chỉnh trực quan: Núm xoay (Dial) phía trước cho phép kỹ thuật viên thay đổi dải thời gian từ 1-120 giây một cách nhanh chóng và chính xác mà không cần công cụ hỗ trợ.
Độ bền bỉ vượt trội: Vỏ nhựa cao cấp chống cháy, khả năng cách điện tuyệt vời và chịu được rung động, đảm bảo tuổi thọ vận hành lâu dài trong các nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	H3DKZ-HCL AC100-120V
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn	AC 100-120V
Chế độ vận hành	Off-delay (Ngắt trễ)
Dải thời gian cài đặt	1 giây ~ 120 giây
Cấu hình tiếp điểm	1c (SPDT), 5A tại 250VAC/30VDC
Kích thước (RxCxS)	22.5 x 89.4 x 100 mm
Cấp bảo vệ	IP30
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)

Lợi ích khi sử dụng Timer Omron H3DKZ-HCL

Việc ứng dụng relay thời gian Omron mang lại những giá trị kinh tế và kỹ thuật rõ rệt:

Bảo vệ thiết bị tối ưu: Đặc biệt hiệu quả khi dùng cho quạt làm mát hoặc bơm xả, giúp thiết bị chạy thêm một khoảng thời gian để giải nhiệt hoặc xả sạch dung dịch, tránh hư hỏng do dừng đột ngột.
Tự động hóa quy trình: Loại bỏ hoàn toàn các sai sót do con người, đảm bảo mọi chu kỳ ngắt đều tuân thủ chính xác thời gian đã cài đặt.
Tiết kiệm không gian và chi phí: Thiết kế siêu mỏng giúp giảm kích thước tủ điện, từ đó giảm chi phí vật tư và lắp đặt tổng thể.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện, đảm bảo thiết bị khớp chặt và không bị xê dịch.
Bước 2 - Đấu nối: Kết nối nguồn điện AC 100-120V vào các chân cấp nguồn theo đúng sơ đồ đấu nối của hãng. Đấu tải vào tiếp điểm SPDT.
Bước 3 - Cài đặt: Sử dụng núm xoay (Dial) trên mặt Timer để chọn thời gian trễ mong muốn trong khoảng 1-120 giây.
Bước 4 - Kiểm tra: Cấp nguồn và kích hoạt tín hiệu, sau đó ngắt để kiểm tra thời gian trễ thực tế bằng đồng hồ đo.
Bước 5 - Vận hành: Sau khi xác nhận thông số chính xác, đóng tủ và đưa vào quy trình sản xuất.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp Timer H3DKZ-HCL với:

Thanh ray DIN: PFP-100N để cố định module.
Contactor Omron: Khi cần điều khiển các tải công suất lớn hơn 5A.
Relay trung gian: Để cách ly tín hiệu và tăng cường độ bền cho tiếp điểm Timer.

Ứng dụng thực tế (Application)

Hệ thống thông gió: Duy trì quạt chạy thêm để đẩy khí nóng/độc ra ngoài sau khi máy chính dừng.
Băng tải công nghiệp: Điều khiển dừng trễ để đảm bảo sản phẩm di chuyển hết khỏi khu vực làm việc.
Chiếu sáng thông minh: Hệ thống đèn hành lang, hầm xe tự tắt sau một khoảng thời gian nhất định.
Máy đóng gói: Kiểm soát thời gian ngắt khí nén hoặc nhiệt trong các chu kỳ đóng gói.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3DKZ-HCL có phải hàng chính hãng không?
Trả lời: Có, AUT VN cam kết cung cấp sản phẩm Omron chính hãng 100%, đầy đủ chứng từ CO/CQ và hóa đơn VAT.

2. Chế độ Off-delay (Ngắt trễ) hoạt động như thế nào?
Trả lời: Khi có tín hiệu điều khiển, tiếp điểm đóng ngay lập tức. Khi ngắt tín hiệu, Timer bắt đầu đếm ngược thời gian đã cài đặt, sau khi hết thời gian này, tiếp điểm mới thực hiện việc ngắt tải.

3. Tôi có thể dùng nguồn 220V cho model này không?
Trả lời: TUYỆT ĐỐI KHÔNG. Model này chỉ hoạt động với điện áp AC 100-120V. Sử dụng nguồn 220V sẽ gây cháy nổ thiết bị ngay lập tức.

4. Dải thời gian cài đặt của Timer này là bao nhiêu?
Trả lời: Thiết bị cho phép tùy chỉnh dải thời gian từ 1 giây đến 120 giây qua núm xoay phía trước.

5. Tiếp điểm của Timer chịu tải được bao nhiêu?
Trả lời: Tiếp điểm SPDT của thiết bị chịu được dòng tối đa 5A tại 250VAC hoặc 30VDC.

6. Tại sao tôi nên chọn dòng Slim 22.5mm thay vì các dòng khác?
Trả lời: Thiết kế siêu mỏng giúp bạn tiết kiệm tới 50% không gian lắp đặt so với các dòng Timer tiêu chuẩn, rất phù hợp cho các tủ điện có diện tích hạn chế.

7. Tôi có thể thay đổi thời gian khi Timer đang hoạt động không?
Trả lời: Có, bạn hoàn toàn có thể xoay núm Dial để thay đổi thời gian cài đặt ngay cả khi thiết bị đang trong chu kỳ vận hành.

8. Làm sao để phân biệt hàng Omron thật tại AUT VN?
Trả lời: Sản phẩm chính hãng có vỏ nhựa sắc nét, tem nhãn rõ ràng, mã số series chính xác và được AUT VN bảo hành chính hãng 12 tháng.

9. Thiết bị này lắp đặt có khó không?
Trả lời: Rất dễ dàng, thiết bị được thiết kế để gắn trực tiếp lên thanh ray DIN tiêu chuẩn, cực kỳ thuận tiện cho việc lắp đặt và bảo trì.

10. Mua Timer Omron tại AUT VN có ưu đãi gì?
Trả lời: Quý khách sẽ nhận được mức giá chiết khấu cạnh tranh nhất, hỗ trợ kỹ thuật chuyên sâu và dịch vụ giao hàng nhanh chóng trên toàn quốc.
