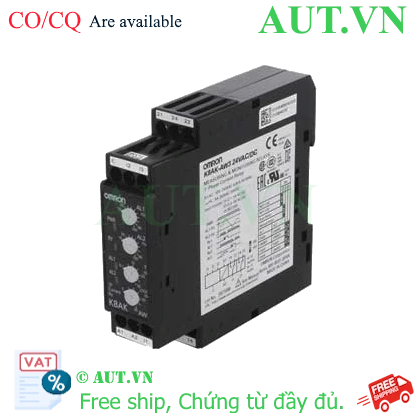

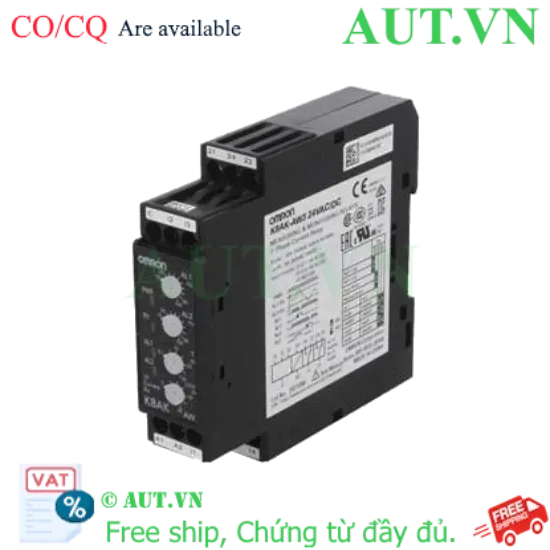

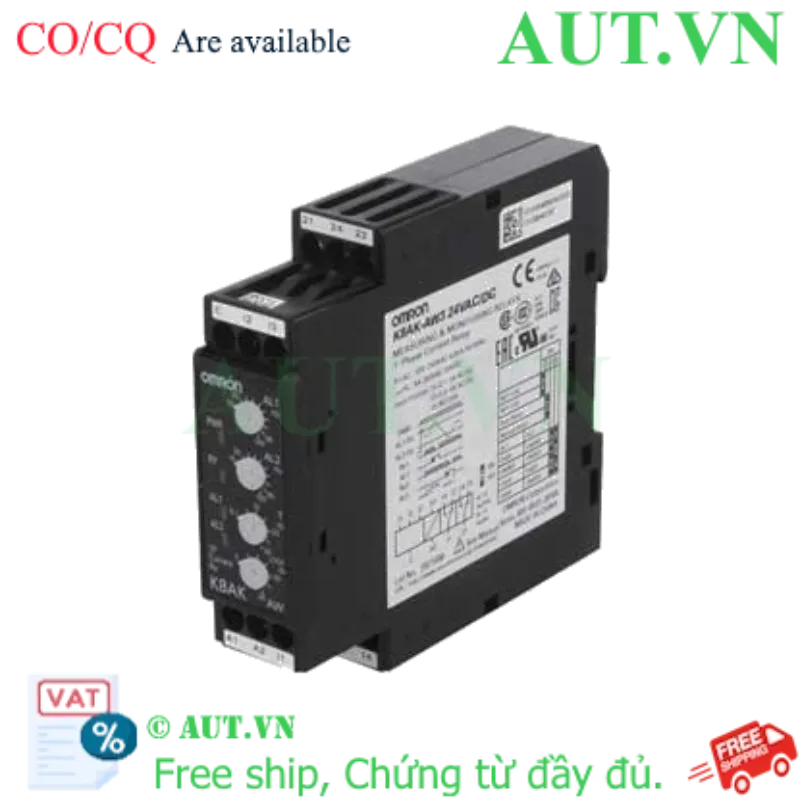

Rơ le giám sát dòng Omron K8AK-AW3 24VAC/DC - Bảo vệ Quá/Sụt Dòng, Slim 22.5mm

Giới thiệu Rơ le giám sát dòng điện Omron K8AK-AW3 24VAC/DC

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc bảo vệ động cơ và các thiết bị tải khỏi sự cố biến động dòng điện là yếu tố sống còn để đảm bảo an toàn vận hành. Rơ le giám sát dòng Omron K8AK-AW3 24VAC/DC là giải pháp bảo vệ hàng đầu, giúp phát hiện tức thời các tình trạng quá tải (Overcurrent) hoặc sụt dòng (Undercurrent - do mất pha, chạy không tải). Được sản xuất bởi Omron Nhật Bản, sản phẩm mang lại độ tin cậy tuyệt đối, giúp doanh nghiệp ngăn ngừa rủi ro dừng máy đột ngột và tiết kiệm chi phí sửa chữa thiết bị đắt tiền.

Điểm nổi bật của Omron K8AK-AW3

• Phản ứng siêu tốc: Độ nhạy cực cao giúp ngắt mạch hoặc phát tín hiệu cảnh báo ngay khi dòng điện vượt ngưỡng thiết lập, ngăn chặn nguy cơ cháy nổ thiết bị.
• Khả năng tùy chỉnh linh hoạt: Cho phép kỹ thuật viên cài đặt ngưỡng dòng thấp và dòng cao một cách chính xác theo đặc tính riêng biệt của từng loại tải.
• Độ bền công nghiệp vượt trội: Vỏ thiết bị chắc chắn, chống nhiễu điện từ tốt, hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt tại nhà xưởng.
• Tối ưu không gian tủ điện: Thiết kế dạng Slim (22.5mm) siêu nhỏ gọn, tương thích hoàn toàn với thanh ray DIN tiêu chuẩn, giúp việc thi công gọn gàng và thẩm mỹ.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Omron K8AK-AW3

• Bảo vệ tài sản tối đa: Ngăn chặn triệt để tình trạng cháy nổ động cơ do quá tải hoặc hỏng hóc cơ khí do chạy không tải (sụt dòng).
• Giảm thiểu downtime: Phát hiện lỗi ngay từ sớm giúp kỹ thuật viên xử lý nhanh, tránh tình trạng dừng toàn bộ dây chuyền sản xuất gây thiệt hại kinh tế lớn.
• Vận hành an toàn: Giảm thiểu rủi ro chập cháy điện, bảo vệ an toàn cho cả người vận hành lẫn các thiết bị xung quanh.
• Tiết kiệm chi phí lâu dài: Đầu tư một rơ le giám sát chất lượng là giải pháp kinh tế hơn rất nhiều so với việc phải thay mới những động cơ đắt tiền.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1 - Lắp đặt cơ khí: Gắn rơ le K8AK-AW3 lên thanh ray DIN trong tủ điện điều khiển theo chiều dọc để tối ưu không gian.
2. Bước 2 - Kết nối biến dòng (CT): Luồn dây pha của tải qua biến dòng (ví dụ: Omron K8AC-CT200L) và nối hai đầu dây tín hiệu từ CT vào các terminal đầu vào chuyên dụng trên rơ le.
3. Bước 3 - Đấu nối nguồn: Cấp nguồn điều khiển 24VAC hoặc 24VDC vào các terminal nguồn theo đúng sơ đồ đấu nối của nhà sản xuất.
4. Bước 4 - Cấu hình thông số: Sử dụng núm xoay trên mặt thiết bị để cài đặt ngưỡng dòng thấp (Undercurrent) và ngưỡng quá dòng (Overcurrent) phù hợp với đặc tính tải.
5. Bước 5 - Kiểm tra vận hành: Cấp điện cho tải, theo dõi đèn LED trạng thái. Nên thực hiện mô phỏng lỗi (tăng/giảm dòng) để đảm bảo rơ le tác động chính xác theo thời gian trễ đã cài đặt.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống giám sát đạt hiệu quả cao nhất, Omron K8AK-AW3 nên được kết hợp với:

• Biến dòng Omron K8AC-CT200L: Bắt buộc khi cần giám sát các dòng điện lớn vượt quá dải đo trực tiếp của rơ le.
• Khởi động từ (Contactor): Sử dụng tiếp điểm SPDT của rơ le để điều khiển cuộn hút Contactor nhằm ngắt nguồn tải ngay lập tức khi có sự cố.
• Thanh ray DIN chuẩn: Giúp cố định thiết bị chắc chắn và thẩm mỹ.

Ứng dụng thực tế (PropertyValue)

• Hệ thống bơm nước công nghiệp: Bảo vệ bơm khỏi lỗi chạy khô (sụt dòng) hoặc kẹt cánh quạt (quá dòng).
• Băng chuyền tự động: Giám sát tải động cơ băng chuyền, phát hiện tình trạng kẹt băng chuyền hoặc đứt dây dẫn.
• Hệ thống HVAC: Bảo vệ máy nén khí và các quạt thông gió công nghiệp lớn.
• Tủ điều khiển PLC: Tích hợp tín hiệu báo lỗi về PLC để xây dựng hệ thống giám sát tập trung thông minh.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng Omron K8AK-AW3 cho nguồn 220VAC không?

Tuyệt đối không. Model K8AK-AW3 được thiết kế chuyên dụng cho nguồn 24VAC/DC. Nếu đấu nối nguồn 220V sẽ làm cháy thiết bị ngay lập tức.

2. Tại sao tôi phải dùng thêm biến dòng (CT)?

Vì rơ le có giới hạn dải đo trực tiếp. Để giám sát dòng điện lớn (ví dụ 100A, 200A), CT sẽ hạ dòng xuống mức rơ le có thể đo lường chính xác được.

3. Sự khác biệt giữa bảo vệ quá dòng và sụt dòng là gì?

Quá dòng (Overcurrent) xảy ra khi tải quá nặng hoặc chập mạch. Sụt dòng (Undercurrent) xảy ra khi tải bị mất (ví dụ, bơm chạy không nước, đứt dây belt).

4. Thời gian Delay 0.1...30s có tác dụng gì?

Giúp loại bỏ các xung dòng điện tăng đột biến khi khởi động máy, tránh tình trạng rơ le báo động giả gây ngắt máy không cần thiết.

5. Tôi nên chọn chế độ Reset Auto hay Manual?

Auto: Tự động chạy lại khi dòng điện trở về mức bình thường. Manual: Yêu cầu kỹ thuật viên phải kiểm tra lỗi và nhấn nút Reset mới cho phép chạy lại (đảm bảo an toàn cao hơn).

6. Sản phẩm này có bảo hành chính hãng không?

Có, khi mua tại AUT VN, bạn được cam kết hàng chính hãng Omron và hưởng chế độ bảo hành theo tiêu chuẩn nhà sản xuất.

7. K8AK-AW3 có thể giám sát 3 pha cùng lúc không?

Model này dùng để giám sát 1 pha. Nếu bạn cần giám sát hệ thống 3 pha, hãy tham khảo các dòng chuyên dụng như K8AK-PH1 hoặc K8AK-PA2 tại AUT VN.

8. Làm sao để nhận biết rơ le đang báo lỗi loại nào?

Thông qua các đèn LED hiển thị trạng thái ngay trên mặt trước của thiết bị. Mỗi đèn sẽ tương ứng với một tình trạng lỗi cụ thể.

9. Thiết kế Slim 22.5mm có ưu điểm gì?

Giúp tiết kiệm diện tích tối đa trong tủ điện, cho phép lắp đặt nhiều thiết bị hơn trong một không gian hạn chế.

10. Tôi có thể cài đặt dải dòng đo theo ý muốn không?

Bạn có thể cài đặt trong dải cho phép (0.5...59A trực tiếp hoặc lên đến 200A với CT) thông qua các núm xoay điều chỉnh cơ học trên thiết bị.

Sản Phẩm Tương Đương Phù Hợp:

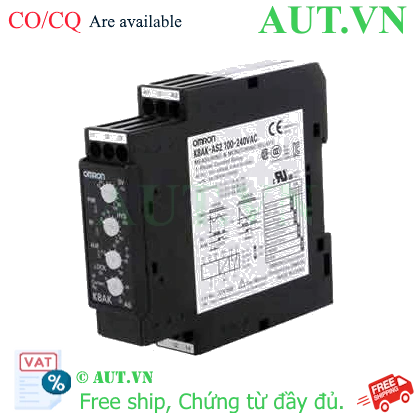

SKU: K8AK-AS2 100-240VAC

Rơ le bảo vệ dòng Omron K8AK-AS2 (100-240VAC) - Chống Quá Dòng & Sụt Dòng, Lắp Thanh Ray DIN | AUT VN

SKU: GMP22-3SR 1-5A

Rơ le bảo vệ quá dòng LS GMP22-3SR 1-5A - Chống mất pha, kẹt motor, bảo vệ toàn diện - AUT VN

SKU: GMP22-2P 4.4-22A

Rơ le bảo vệ quá dòng LS GMP22-2P (4.4-22A) - Chống mất pha, kẹt động cơ, chính xác cao

SKU: GMP22-2P 1-5A

Rơ le điện tử LS GMP22-2P 1-5A - Bảo vệ Quá dòng, Mất pha & Kẹt động cơ

SKU: GMP22-3P 1-5A

Rơ le bảo vệ quá dòng LS GMP22-3P (1-5A) | Chống Mất Pha, Kẹt Rotor & Quá Tải | AUT VN

SKU: GMP22-3P 4.4-22A

Rơ le bảo vệ quá dòng LS GMP22-3P 4.4-22A - Chống mất pha, quá tải, bảo vệ động cơ 3 pha

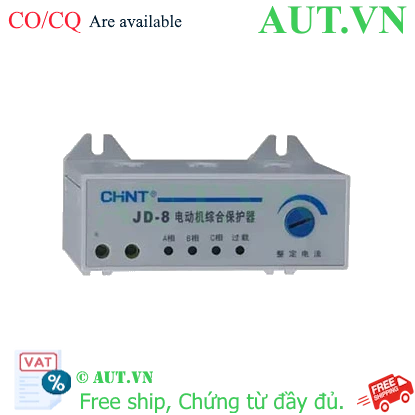

SKU: JD-8 2A-20A

Rơ le Chint JD-8 (2A-20A) - Bảo vệ Mất pha & Quá dòng, Hiển thị Analog, Chống cháy Motor

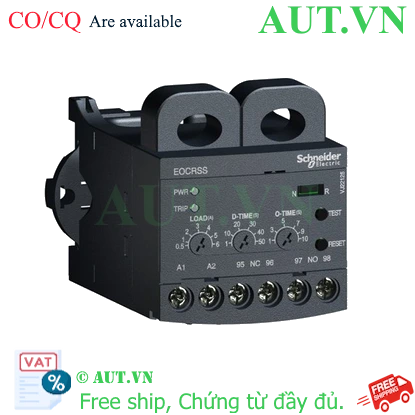

SKU: EOCRSS-05W
