Sản phẩm bảo hành bao lâu tại AUT VN?

AUT VN bảo hành chính hãng 12 tháng cho sản phẩm Omron K8DT-AW3CA.

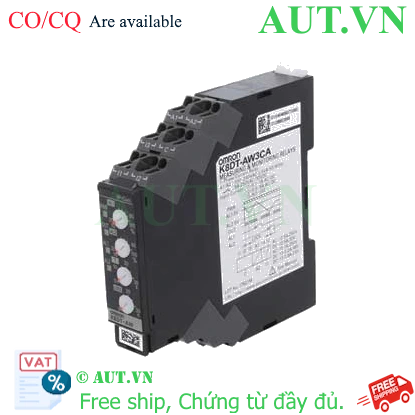

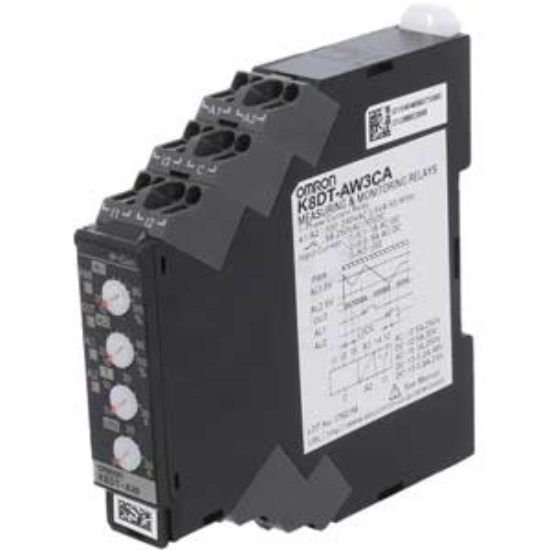

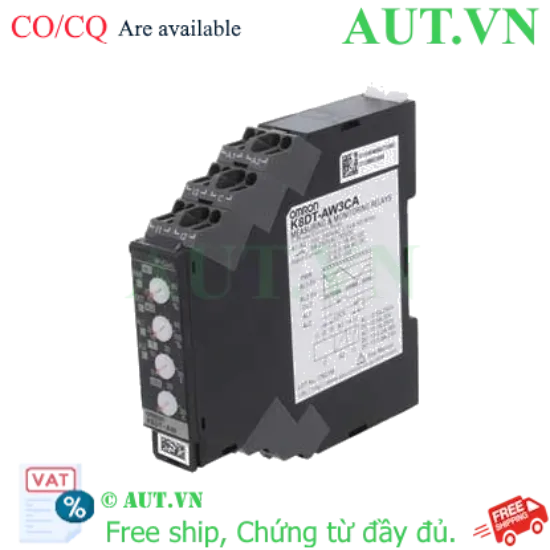

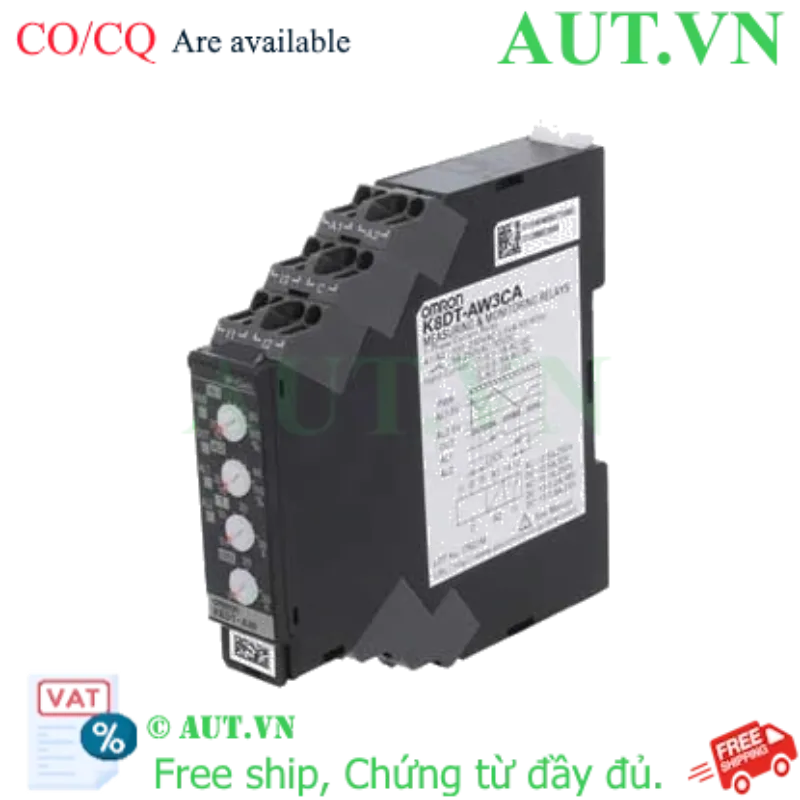

Rơ Le Bảo Vệ Dòng Điện Omron K8DT-AW3CA: Chống Quá Dòng & Sụt Dòng, Slim 17.5mm, Chính Hãng AUT VN

Chức năng vượt trội: Giám sát và bảo vệ tuyệt đối chống quá dòng (Overcurrent) và sụt dòng (Undercurrent) cho hệ thống điện 1 pha.
Thiết kế Slim tối ưu: Độ rộng siêu mỏng chỉ 17.5mm, lắp đặt chuẩn DIN Rail, giúp tiết kiệm tối đa không gian tủ điện.
Dải điều chỉnh linh hoạt: Tùy biến từ 0.5A đến 200A (khi kết hợp CT), đáp ứng đa dạng nhu cầu từ tải nhỏ đến tải lớn.
Tiêu chuẩn Nhật Bản: Sản phẩm Omron chính hãng, độ bền công nghiệp, đạt chứng chỉ quốc tế CE/UL, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: K8DT-AW3CA

Tải xuống mẫu

Giá cũ: 1.913.700 ₫

Giá bán: 1.530.960 ₫

Số lượng:

3.4.1 Giới thiệu

Rơ le bảo vệ dòng điện Omron K8DT-AW3CA là giải pháp an ninh điện năng cao cấp, được thiết kế để bảo vệ các động cơ và thiết bị điện 1 pha trước những rủi ro về dòng điện. Trong môi trường công nghiệp, hiện tượng quá dòng (gây cháy cuộn dây) hoặc sụt dòng (chạy không tải, hỏng phớt bơm) là những nguyên nhân chính gây hư hỏng thiết bị. Với K8DT-AW3CA, mọi biến động bất thường sẽ được phát hiện và xử lý tức thì, đảm bảo hệ thống vận hành an toàn và bền bỉ. Sản phẩm được AUT VN cung cấp chính hãng, mang lại sự an tâm tuyệt đối về chất lượng.

3.4.2 Điểm nổi bật của Omron K8DT-AW3CA

Kiến trúc Slim 17.5mm: Giải quyết bài toán không gian trong các tủ điều khiển chật hẹp mà không làm giảm hiệu suất vận hành.
Phản ứng tức thời: Tốc độ đáp ứng cực nhanh với các biến động dòng điện, ngắt tải ngay khi đạt ngưỡng nguy hiểm.
Lắp đặt chuẩn hóa: Tương thích hoàn toàn với thanh ray DIN, giúp việc thi công và bảo trì trở nên nhanh chóng, chuyên nghiệp.
Hệ thống chỉ báo LED: Đèn trạng thái trực quan giúp kỹ thuật viên nhận diện nhanh lỗi quá dòng hay sụt dòng mà không cần đo đạc phức tạp.
Độ tin cậy toàn cầu: Sản xuất bởi Omron Nhật Bản, đáp ứng các tiêu chuẩn khắt khe nhất của CE và UL.

3.4.3 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Omron K8DT-AW3CA)
Model	K8DT-AW3CA
Hãng sản xuất	Omron (Nhật Bản/Trung Quốc)
Chức năng bảo vệ	Quá dòng (Overcurrent) & Sụt dòng (Undercurrent)
Điện áp nguồn cấp	100 đến 240 VAC
Dải cài đặt dòng thấp	0.5 đến 59 A
Dải cài đặt quá dòng	10...100 AAC hoặc 20...200 AAC (Tùy chọn CT)
Thời gian tác động (Delay)	0.1 đến 30 giây (Điều chỉnh qua biến trở)
Cấu hình tiếp điểm	1 tiếp điểm chuyển đổi SPDT (1C) - 5A tại 250VAC
Kiểu lắp đặt	Thanh ray DIN (DIN Rail)
Kích thước (RxCxS)	17.5 x 90 x 90 mm
Cấp bảo vệ	IP20

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

3.4.4 Lợi ích thực tế khi đầu tư K8DT-AW3CA

Triệt tiêu rủi ro cháy nổ: Ngăn chặn tình trạng nóng chảy cuộn dây do quá tải hoặc kẹt cơ khí.
Bảo vệ bơm chống chạy khô: Đặc biệt quan trọng cho bơm nước, máy nén khí khi mất nguồn cấp liệu (sụt dòng), tránh hỏng phớt và cháy motor.
Tối ưu hóa chi phí vận hành: Giảm thiểu Downtime (thời gian dừng máy) bằng cách phát hiện sớm các dấu hiệu bất thường trước khi xảy ra sự cố nghiêm trọng.
Lắp đặt dễ dàng: Thiết kế Slim giúp giảm chi phí vật tư tủ điện và thời gian thi công.

3.4.5 Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt vật lý: Gắn rơ le K8DT-AW3CA lên thanh ray DIN trong tủ điện, đảm bảo thiết bị được cố định chắc chắn.
Bước 2 - Đấu nối nguồn: Kết nối nguồn điện nuôi (100-240VAC) vào chân A1 và A2 theo sơ đồ đấu dây của hãng.
Bước 3 - Kết nối biến dòng CT: Luồn dây pha của tải qua tâm biến dòng CT (Ví dụ K8AC-CT), sau đó nối hai đầu ra của CT vào chân tín hiệu tương ứng trên rơ le.
Bước 4 - Cấu hình thông số: Sử dụng tua vít xoay các biến trở trên mặt thiết bị để cài đặt ngưỡng dòng quá tải, ngưỡng sụt dòng và thời gian trễ (Trip time) phù hợp với đặc tính tải.
Bước 5 - Kiểm tra và Vận hành: Cấp nguồn, theo dõi đèn LED. Thử nghiệm giả lập lỗi để đảm bảo tiếp điểm rơ le tác động đúng như thiết kế.

3.4.6 Hệ sinh thái sản phẩm kết hợp (isRelatedTo)

Biến dòng (Current Transformer): Bắt buộc phải có để giám sát dòng lớn như K8AC-CT200L hoặc K8AC-CT020L.
Thiết bị đóng cắt: Kết hợp với Contactor (Khởi động từ) của Schneider (LC1D) hoặc Mitsubishi (S-T) để thực hiện ngắt nguồn tải.
Thiết bị bảo vệ ngắn mạch: Sử dụng kèm MCB (Aptomat) để tạo thành hệ thống bảo vệ đa tầng toàn diện.

3.4.7 Ứng dụng thực tế (PropertyValue)

Xử lý nước: Chống chạy khô cho bơm ly tâm, bơm chìm trong các trạm xử lý nước thải.
Công nghiệp đóng gói: Phát hiện kẹt sản phẩm trên băng tải gây quá tải motor kéo.
Hệ thống thông gió: Bảo vệ quạt hút công nghiệp khi bị kẹt cánh hoặc đứt dây pha.
Tự động hóa: Tích hợp tín hiệu báo lỗi về PLC để quản lý tập trung trạng thái thiết bị.

3.4.8 Câu hỏi thường gặp (FAQ)

1. Rơ le K8DT-AW3CA có tự ngắt điện cho motor không?
Trả lời: Không, K8DT-AW3CA là thiết bị giám sát. Để ngắt điện, bạn cần nối tiếp điểm của rơ le này vào cuộn hút của một Contactor (Khởi động từ) để ngắt nguồn tải.

2. Tại sao bắt buộc phải sử dụng biến dòng (CT) đi kèm?
Trả lời: Vì rơ le không thể chịu trực tiếp dòng điện lớn của tải. CT có vai trò hạ dòng điện lớn xuống mức an toàn để rơ le đo lường chính xác.

3. Chế độ Auto Reset và Manual Reset khác nhau ra sao?
Trả lời: Auto Reset tự khôi phục khi dòng điện bình thường. Manual Reset yêu cầu nhấn nút, buộc kỹ thuật viên phải kiểm tra nguyên nhân lỗi trước khi cho máy chạy lại, an toàn hơn cho thiết bị.

4. Tôi có thể dùng K8DT-AW3CA cho motor 3 pha không?
Trả lời: Model này chuyên dụng cho 1 pha. Với motor 3 pha, bạn nên sử dụng dòng K8DT-PH hoặc K8AK-PM2 để bảo vệ mất pha và đảo pha.

5. Thời gian trễ (Trip time) có tác dụng gì?
Trả lời: Giúp bỏ qua dòng khởi động (Inrush current) thường tăng vọt trong vài giây đầu khi motor khởi động, tránh việc rơ le ngắt điện nhầm.

6. Làm sao để phân biệt sản phẩm Omron chính hãng tại AUT VN?
Trả lời: Sản phẩm tại AUT VN có đầy đủ tem chính hãng, số series rõ ràng, cung cấp CO/CQ cho dự án và bảo hành 12 tháng.

7. Thiết bị này có màn hình hiển thị số Ampe không?
Trả lời: Không, model AW3CA cài đặt bằng biến trở xoay. Nếu cần hiển thị số, bạn hãy tham khảo dòng rơ le kỹ thuật số (Digital) của Omron.

8. Khi motor bị kẹt, chu kỳ tác động của rơ le diễn ra như thế nào?
Trả lời: Motor kẹt $ ightarrow$ Dòng điện tăng $ ightarrow$ Vượt ngưỡng cài đặt $ ightarrow$ Đợi hết thời gian trễ $ ightarrow$ Tiếp điểm rơ le nhảy $ ightarrow$ Ngắt Contactor $ ightarrow$ Motor dừng.

9. Kích thước Slim 17.5mm có làm thiết bị nhanh nóng hơn không?
Trả lời: Không, Omron đã tối ưu hóa tản nhiệt cho dòng Slim. Bạn chỉ cần lắp đặt theo khoảng cách khuyến cáo trong catalogue.

10. Tôi muốn thay đổi dải đo từ 20A lên 100A thì phải làm gì?
Trả lời: Bạn chỉ cần thay thế biến dòng CT tương ứng (ví dụ từ CT 20A sang CT 100A) và điều chỉnh lại biến trở trên rơ le.

11. K8DT-AW3CA có bảo vệ được ngắn mạch không?
Trả lời: Không, rơ le này bảo vệ quá dòng và sụt dòng. Để bảo vệ ngắn mạch, bạn bắt buộc phải dùng MCB hoặc Cầu chì.

12. Điện áp nguồn 100-240VAC có nghĩa là gì?
Trả lời: Điều này nghĩa là rơ le có thể hoạt động ổn định ở bất kỳ mức điện áp nào trong khoảng từ 100V đến 240V AC, rất linh hoạt cho nhiều lưới điện.
