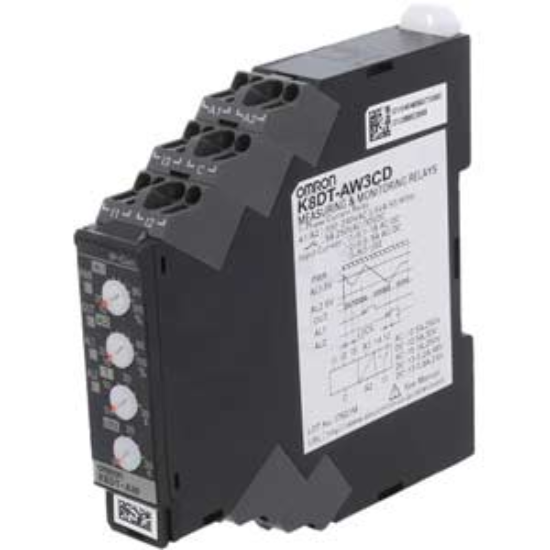

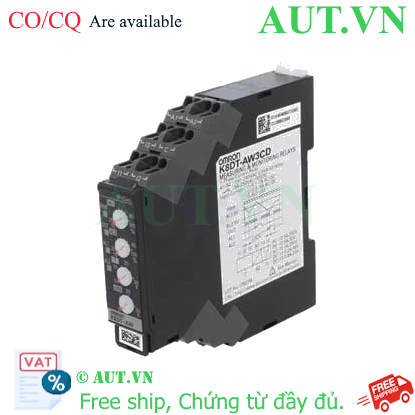

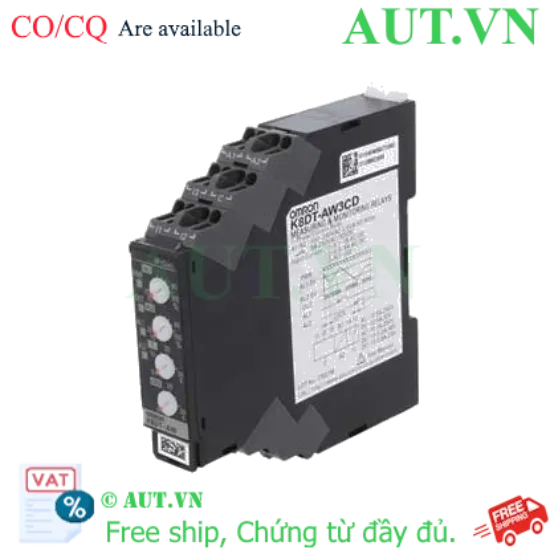

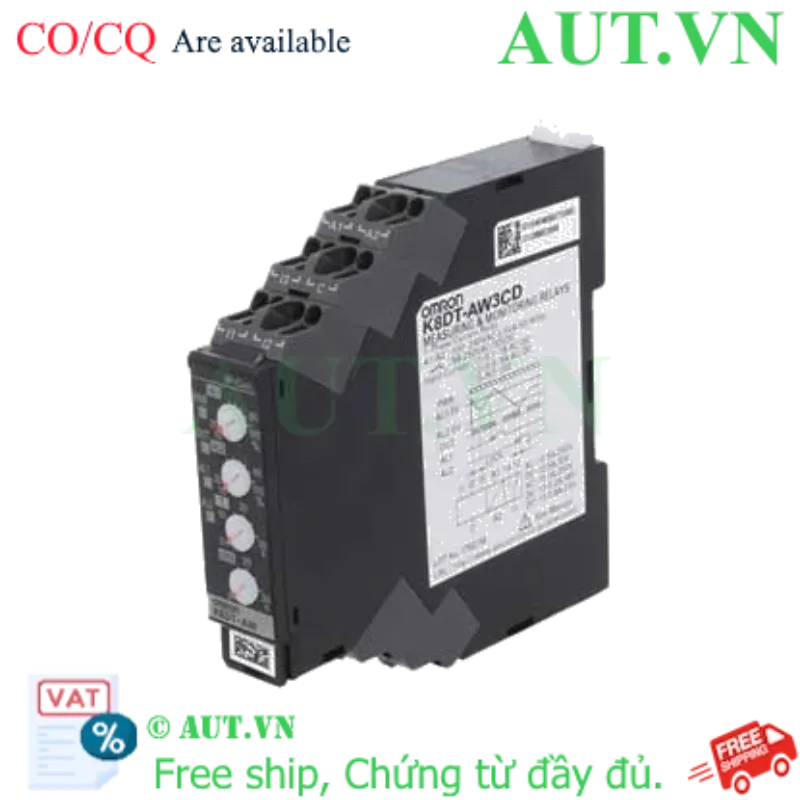

Rơ Le Bảo Vệ Dòng Omron K8DT-AW3CD - Chống Quá/Sụt Dòng, Nguồn 24VAC/VDC, Đấu Nối Push-In Plus

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN
Chức năng: Giám sát và bảo vệ Quá dòng (Overcurrent) & Sụt dòng (Undercurrent) cho hệ thống 1 pha
Nguồn cấp: 24VAC/24VDC linh hoạt, tương thích mọi hệ thống điều khiển chuẩn
Công nghệ Push-in Plus: Đấu nối nhanh không vít, chống rung lắc, giảm 60% thời gian lắp đặt
Thiết kế Slim: Độ rộng chỉ 17.5mm, tối ưu hóa diện tích lắp đặt trong tủ điện công nghiệp

nhà chế tạo: Omron

SKU: K8DT-AW3CD

Tải xuống mẫu

Giá cũ: 1.913.700 ₫

Giá bán: 1.530.960 ₫

Số lượng:

Rơ Le Bảo Vệ Dòng Omron K8DT-AW3CD - Giải Pháp Bảo Vệ Động Cơ Toàn Diện

3.4.1 Giới thiệu

Trong vận hành công nghiệp, các sự cố về dòng điện như quá dòng (do kẹt trục, quá tải) hoặc sụt dòng (do đứt dây, chạy không tải) là những "sát thủ" âm thầm gây cháy động cơ và hư hỏng hệ thống điện. Rơ le bảo vệ dòng Omron K8DT-AW3CD thuộc series K8DT cao cấp, được thiết kế chuyên biệt để giám sát chính xác dòng điện 1 pha. Với sự đồng hành của AUT VN, sản phẩm mang đến sự an tâm tuyệt đối, giúp doanh nghiệp giảm thiểu rủi ro dừng máy đột ngột và tối ưu chi phí bảo trì.

3.4.2 Điểm nổi bật của Omron K8DT-AW3CD

Cách mạng kết nối Push-in Plus: Loại bỏ hoàn toàn các đầu vít truyền thống. Việc đấu nối trở nên nhanh chóng, chính xác và đặc biệt là chống lỏng dây do rung động mạnh trong môi trường nhà máy.
Dải đo linh hoạt & Chính xác: Hỗ trợ đo trực tiếp từ 0.5A đến 59A. Khi kết hợp cùng biến dòng (CT), khả năng giám sát mở rộng lên tới 200A, đáp ứng từ các máy bơm nhỏ đến động cơ công suất lớn.
Tiết kiệm không gian tối đa: Với bề ngang siêu mỏng 17.5mm, thiết bị cho phép lắp đặt nhiều module trên một thanh ray DIN, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
Độ bền chuẩn Nhật Bản: Đạt các chứng chỉ quốc tế UL, CE, CCC, đảm bảo vận hành ổn định trong điều kiện nhiệt độ và môi trường khắc nghiệt.

3.4.3 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Omron K8DT-AW3CD)
Model	K8DT-AW3CD
Chế độ bảo vệ	Quá dòng (Overcurrent) & Sụt dòng (Undercurrent)
Điện áp nguồn	24 VAC (50/60 Hz) hoặc 24 VDC
Dải cài đặt dòng điện	0.5...59A (Trực tiếp) / 10...200A (Kèm CT K8AC-CT200L)
Kiểu ngõ ra	Relay SPDT (1 tiếp điểm chuyển đổi)
Phương pháp điều chỉnh	Biến trở (Trimmer) và Công tắc gạt (DIP switch)
Thời gian tác động	0.1 đến 30 giây (Có thể tùy chỉnh)
Kiểu đấu nối	Push-in Plus (Kết nối nhanh không vít)
Kích thước (WxHxD)	17.5 x 90 x 90 mm

3.4.4 Lợi ích khi lựa chọn Omron K8DT-AW3CD

Thay vì sử dụng các rơ le nhiệt truyền thống, Omron K8DT-AW3CD mang lại giá trị vượt trội:

Bảo vệ kép: Không chỉ chống quá tải mà còn chống sụt dòng (phát hiện chạy không tải), điều mà rơ le nhiệt thông thường không làm được.
Giảm Downtime: Phát hiện lỗi ngay lập tức và ngắt điện kịp thời, tránh hư hỏng nặng gây dừng sản xuất kéo dài.
Tối ưu chi phí nhân công: Công nghệ Push-in giúp kỹ thuật viên lắp đặt nhanh hơn, giảm sai sót trong đấu nối.

3.4.5 Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN 35mm.
Bước 2 - Đấu nối: Cấp nguồn 24V vào chân nguồn. Luồn dây pha của tải qua tâm biến dòng (CT) và nối vào chân tín hiệu của rơ le.
Bước 3 - Chọn chế độ: Gạt công tắc DIP switch để chọn: [Chỉ Quá dòng], [Chỉ Sụt dòng] hoặc [Cả hai]. Chọn kiểu Reset [Auto] hoặc [Manual].
Bước 4 - Cài đặt ngưỡng: Dùng tua vít nhỏ xoay biến trở để đặt giá trị dòng điện bảo vệ và thời gian trễ (Delay time) phù hợp với đặc tính khởi động của motor.

3.4.6 Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, AUT VN khuyên dùng kèm:

Biến dòng Omron K8AC-CT200L / K8AC-CT20L: Dùng để mở rộng dải đo dòng điện cao.
Nắp bảo vệ Y92A-D1A: Chống thay đổi thông số vô ý từ tác động bên ngoài.
Bộ nguồn DC Omron S8VK: Đảm bảo nguồn 24VDC ổn định, chống nhiễu.

3.4.7 Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong các hệ thống:

Máy bơm nước/hóa chất: Bảo vệ bơm kẹt rác (quá dòng) hoặc cạn nước (sụt dòng).
Hệ thống băng tải: Phát hiện đứt dây truyền động hoặc quá tải cơ khí.
Máy nén khí công nghiệp: Giám sát dòng điện bảo vệ đầu nén.
Hệ thống HVAC: Bảo vệ quạt công nghiệp và máy lạnh trung tâm.

3.4.8 FAQ - Câu hỏi thường gặp

1. Omron K8DT-AW3CD có dùng được cho điện 3 pha không?
A: Đây là thiết bị giám sát 1 pha. Để bảo vệ 3 pha, bạn có thể dùng 3 chiếc K8DT hoặc tham khảo dòng chuyên dụng 3 pha của Omron tại AUT VN.

2. Tại sao tôi cần dùng thêm biến dòng (CT)?
A: Khi dòng điện tải vượt quá 59A, bạn cần CT để hạ dòng xuống tỷ lệ mà rơ le có thể đọc được.

3. Công nghệ Push-in Plus khác gì so với đấu vít?
A: Push-in Plus cho phép cắm dây trực tiếp, không cần siết vít, giúp loại bỏ rủi ro lỏng dây do rung lắc công nghiệp.

4. Tôi có thể cài đặt rơ le khi máy đang chạy không?
A: Có, bạn có thể điều chỉnh biến trở, nhưng hãy cẩn thận để không làm thay đổi ngưỡng bảo vệ ngoài ý muốn.

5. Sự khác biệt giữa K8DT và K8AK là gì?
A: K8DT sử dụng công nghệ Push-in Plus (cắm nhanh), trong khi K8AK sử dụng đầu vít siết truyền thống.

6. Thiết bị này có hỗ trợ Reset từ xa không?
A: Có, bạn có thể đấu nối tiếp điểm điều khiển từ PLC hoặc nút nhấn ngoài vào chân Reset.

7. Tôi có thể dùng nguồn 24VAC thay vì 24VDC không?
A: Được, model K8DT-AW3CD hỗ trợ linh hoạt cả hai loại nguồn 24VAC và 24VDC.

8. Thời gian trễ (Delay time) có tác dụng gì?
A: Giúp rơ le bỏ qua dòng khởi động cao tức thời của motor, tránh việc ngắt nhầm khi vừa bật máy.

9. AUT VN bảo hành sản phẩm này như thế nào?
A: Sản phẩm được bảo hành chính hãng Omron. AUT VN hỗ trợ kỹ thuật trọn đời cho khách hàng.

10. Kích thước 17.5mm có thực sự nhỏ không?
A: Rất nhỏ, nó chỉ tương đương với một module PLC slim, cực kỳ tối ưu cho các tủ điện chật hẹp.

11. Làm sao biết rơ le đang báo lỗi?
A: Kiểm tra đèn LED trạng thái trên mặt trước; đèn sẽ thay đổi màu/trạng thái khi có sự cố quá hoặc sụt dòng.

12. AUT VN có cung cấp sơ đồ đấu nối không?
A: Có, chúng tôi cung cấp miễn phí sơ đồ chi tiết và hướng dẫn cài đặt cho mọi đơn hàng.

Nguồn tham khảo thông số: Omron Global Website
