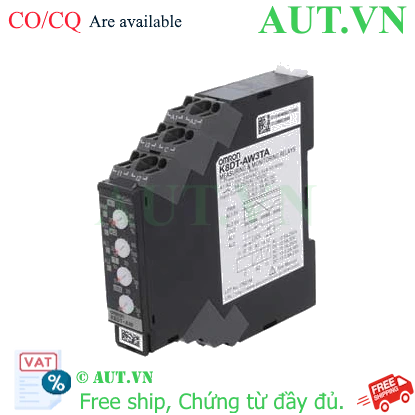

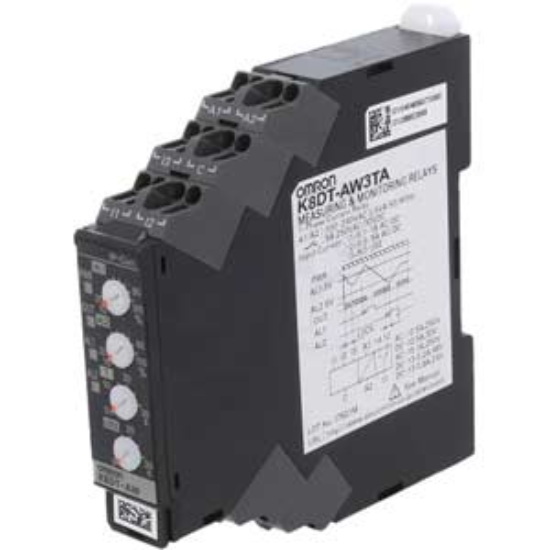

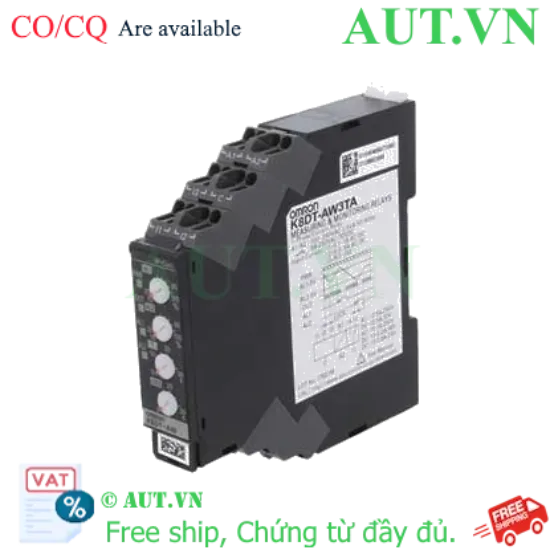

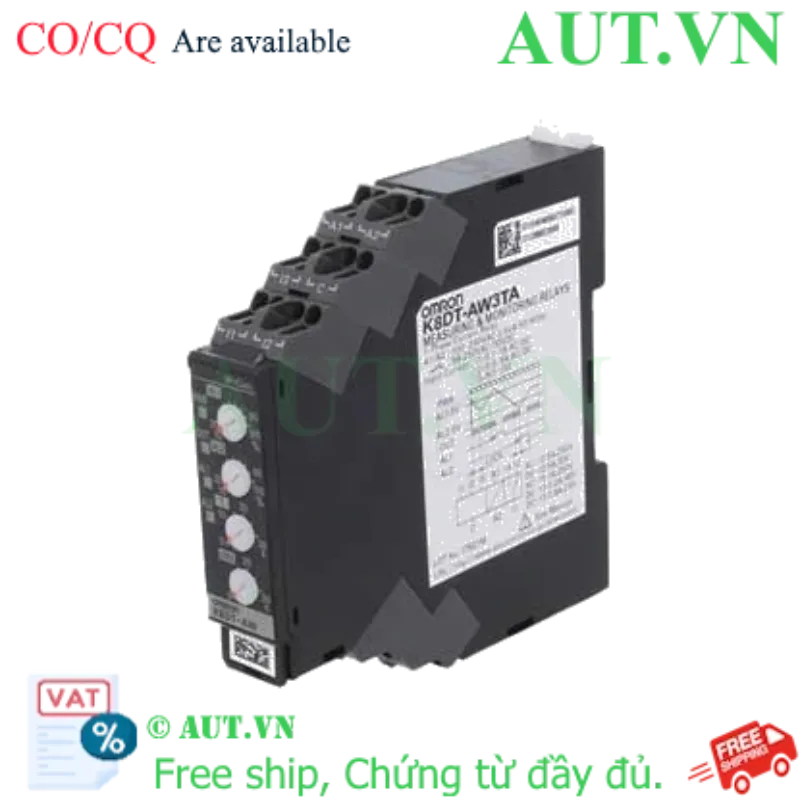

Rơ le bảo vệ dòng Omron K8DT-AW3TA: Siêu mỏng 17.5mm, Chống Quá/Sụt Dòng, Ngõ ra Transistor

Thiết kế siêu mỏng 17.5mm: Tối ưu không gian tủ điện, lắp đặt nhanh trên thanh ray DIN 35mm.
Giám sát dòng điện linh hoạt: Dải đo trực tiếp 0.5-59A, mở rộng đến 200A khi kết hợp biến dòng CT.
Bảo vệ kép thông minh: Phát hiện và cảnh báo chính xác hiện tượng quá dòng (Overcurrent) và sụt dòng (Undercurrent).
Độ bền chuẩn Nhật Bản: Nguồn cấp rộng 100-240VAC, ngõ ra Transistor (NPN/PNP) tốc độ cao, tuổi thọ vượt trội.

nhà chế tạo: Omron

SKU: K8DT-AW3TA

Tải xuống mẫu

Giá cũ: 1.743.600 ₫

Giá bán: 1.394.880 ₫

Số lượng:

1. Giới thiệu về Rơ le bảo vệ dòng Omron K8DT-AW3TA

Trong các hệ thống điều khiển công nghiệp hiện đại, việc bảo vệ động cơ và thiết bị điện khỏi các sự cố về dòng điện là yêu cầu tiên quyết để đảm bảo an toàn và duy trì sản xuất. Rơ le bảo vệ dòng Omron K8DT-AW3TA là giải pháp giám sát dòng điện chuyên sâu, được AUT VN phân phối chính hãng. Không chỉ đơn thuần là thiết bị ngắt mạch, K8DT-AW3TA đóng vai trò như một "người gác cổng" thông minh, giúp phát hiện sớm các dấu hiệu bất thường như quá tải hoặc sụt áp, từ đó ngăn ngừa triệt để nguy cơ cháy nổ và hư hỏng các thiết bị đắt tiền.

2. Điểm nổi bật của sản phẩm

Kích thước đột phá: Với chiều rộng chỉ 17.5mm, sản phẩm cho phép lắp đặt mật độ cao trên cùng một thanh ray DIN, giải quyết bài toán diện tích cho các tủ điện công nghiệp chật hẹp.
Độ chính xác tuyệt đối: Khả năng theo dõi dòng điện tức thời với sai số cực thấp, giúp hệ thống phản ứng gần như ngay lập tức trước mọi biến động của tải.
Tùy chỉnh linh hoạt: Người vận hành dễ dàng điều chỉnh ngưỡng dòng điện bảo vệ và độ trễ thời gian (từ 0.1s đến 30s) thông qua núm vặn, phù hợp với mọi đặc thù của từng loại máy móc.
Công nghệ ngõ ra Transistor: Hỗ trợ xuất tín hiệu NPN/PNP hiện đại, đảm bảo tốc độ đóng ngắt cực nhanh và tương thích hoàn hảo với các bộ điều khiển PLC, Relay trung gian.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	K8DT-AW3TA
Điện áp nguồn cấp	100 - 240 VAC
Chức năng giám sát	Bảo vệ Quá dòng (Overcurrent) / Sụt dòng (Undercurrent)
Dải đo dòng điện trực tiếp	0.5A đến 59A
Dải đo mở rộng (kết hợp CT)	Lên đến 200A (sử dụng biến dòng K8AC-CT200L)
Thời gian đáp ứng (Delay)	0.1 - 30 giây (Có thể điều chỉnh)
Kiểu ngõ ra (Output)	Transistor (NPN/PNP)
Kiểu lắp đặt	Thanh ray DIN 35mm
Cấp bảo vệ	IP20

Nguồn tham khảo: Omron Official Datasheet

4. Lợi ích khi sử dụng Omron K8DT-AW3TA

Tối ưu chi phí vận hành: Bảo vệ động cơ khỏi hư hỏng nặng, giảm thiểu chi phí thay thế và sửa chữa linh kiện đắt đỏ.
Tiết kiệm diện tích: Thiết kế siêu mỏng giúp giảm kích thước tổng thể của tủ bảng điện, tối ưu chi phí vật tư vỏ tủ.
Đảm bảo tính liên tục: Giảm thiểu tối đa thời gian dừng máy ngoài ý muốn (Downtime), giúp dây chuyền sản xuất hoạt động ổn định và xuyên suốt.
Lắp đặt và bảo trì siêu tốc: Chuẩn DIN Rail giúp việc thay thế hoặc nâng cấp thiết bị trở nên đơn giản, không tốn nhiều công sức.

5. Hướng dẫn sử dụng và lắp đặt

Bước 1: Lắp đặt cơ khí. Gắn rơ le K8DT-AW3TA lên thanh ray DIN 35mm, đảm bảo thiết bị được cố định chắc chắn.
Bước 2: Đấu nối nguồn. Kết nối nguồn cấp AC 100-240V vào các chân nguồn theo sơ đồ đấu dây của nhà sản xuất.
Bước 3: Kết nối đo lường. Đối với dòng đo $\le$ 59A, đấu nối trực tiếp. Nếu dòng đo $>$ 59A, luồn dây pha qua biến dòng K8AC-CT200L và nối đầu ra CT vào thiết bị.
Bước 4: Cấu hình ngưỡng. Sử dụng núm xoay trên mặt trước để cài đặt giá trị dòng điện bảo vệ và thời gian trễ mong muốn.
Bước 5: Kiểm tra vận hành. Cấp nguồn, quan sát đèn LED trạng thái và thử nghiệm mô phỏng sự cố để xác nhận ngõ ra Transistor hoạt động đúng kịch bản điều khiển.

6. Sản phẩm sử dụng chung (isRelatedTo)

Biến dòng Omron K8AC-CT200L: Phụ kiện bắt buộc khi cần mở rộng dải đo dòng điện lên đến 200A.
Relay trung gian Omron G2R/G6B: Sử dụng để khuếch đại tín hiệu từ ngõ ra Transistor khi cần điều khiển các tải công suất lớn hơn.
Phụ kiện tủ điện: Thanh ray DIN 35mm, đầu cosse chuẩn công nghiệp và dây dẫn chịu nhiệt.

7. Ứng dụng thực tế của sản phẩm

Omron K8DT-AW3TA được tin dùng trong nhiều hệ thống công nghiệp trọng yếu:

Bảo vệ máy bơm nước: Tự động ngắt khi bơm chạy khô (sụt dòng) hoặc khi cánh quạt bị kẹt rác (quá dòng).
Hệ thống băng tải: Giám sát tải trọng vận chuyển, phát hiện sớm hiện tượng đứt dây curoa hoặc kẹt băng chuyền.
Máy nén khí công nghiệp: Bảo vệ motor nén khí khỏi tình trạng quá tải trong môi trường vận hành khắc nghiệt.
Tủ điện điều khiển PLC: Tích hợp vào hệ thống SCADA/PLC để quản lý năng lượng và bảo vệ thiết bị tập trung.

8. Câu hỏi thường gặp (FAQ)

Q1: Tôi có thể dùng K8DT-AW3TA để bảo vệ mất pha không?
A: Không, sản phẩm này chuyên dụng cho bảo vệ dòng điện (quá/sụt dòng). Để bảo vệ mất pha/đảo pha, quý khách vui lòng tham khảo model K8DT-PH1CN tại AUT VN.

Q2: Tại sao tôi cần mua thêm biến dòng (CT) rời?
A: Vì dải đo trực tiếp của K8DT-AW3TA tối đa là 59A. Khi tải của bạn lớn hơn mức này, CT sẽ hạ dòng xuống mức an toàn để thiết bị có thể đọc được mà không gây cháy hỏng.

Q3: Ưu điểm của ngõ ra Transistor so với Relay cơ là gì?
A: Ngõ ra Transistor có tốc độ đóng ngắt cực nhanh, không gây tia lửa điện và tuổi thọ gần như vĩnh cửu, đặc biệt tối ưu khi kết nối trực tiếp với PLC.

Q4: Thiết bị có chế độ tự động Reset không?
A: Có, K8DT-AW3TA hỗ trợ cả hai chế độ reset tự động và thủ công, tùy thuộc vào yêu cầu an toàn của hệ thống vận hành.

Q5: Mua hàng tại AUT VN có đảm bảo chính hãng không?
A: Cam kết 100% chính hãng Omron. AUT VN cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm, đảm bảo nguồn gốc xuất xứ rõ ràng.

Q6: Thời gian bảo hành của rơ le Omron là bao lâu?
A: Sản phẩm được bảo hành theo tiêu chuẩn toàn cầu của Omron. Vui lòng liên hệ bộ phận kỹ thuật AUT VN để được chi tiết về thời hạn bảo hành cho từng lô hàng.

Q7: Tôi có thể điều chỉnh thông số khi thiết bị đang chạy không?
A: Có, các núm điều chỉnh trên mặt trước được thiết kế để vận hành linh hoạt mà không cần ngắt nguồn điện.

Q8: K8DT-AW3TA có khả năng chống nhiễu điện từ không?
A: Có, Omron đã tích hợp mạch chống nhiễu cao cấp, giúp thiết bị hoạt động ổn định ngay cả khi lắp cạnh biến tần hoặc khởi động từ lớn.

Q9: Kích thước 17.5mm có thực sự tiết kiệm diện tích?
A: Chính xác. Đây là chuẩn module siêu mỏng, giúp bạn tiết kiệm tới 50% diện tích so với các dòng rơ le bảo vệ đời cũ, cho phép lắp nhiều thiết bị hơn trong một tủ điện.

Q10: Làm sao để phân biệt K8DT-AW3TA chính hãng và hàng giả?
A: Hàng chính hãng có tem nhãn sắc nét, đóng gói chuẩn Omron và quan trọng nhất là có đầy đủ hóa đơn, chứng từ nhập khẩu từ nhà phân phối uy tín như AUT VN.
