Bạn đang tìm kiếm một giải pháp đóng cắt tin cậy cho hệ thống điều khiển tự động hóa? Rơ le trung gian Omron LY2N-D2 DC100/110 chính là lựa chọn hàng đầu. Với thiết kế bền bỉ từ thương hiệu Omron danh tiếng, sản phẩm này không chỉ đảm bảo khả năng chuyển mạch chính xác mà còn bảo vệ an toàn tuyệt đối cho mạch điều khiển nhờ tích hợp sẵn Diode chống xung áp ngược.
1. Giới thiệu sản phẩm

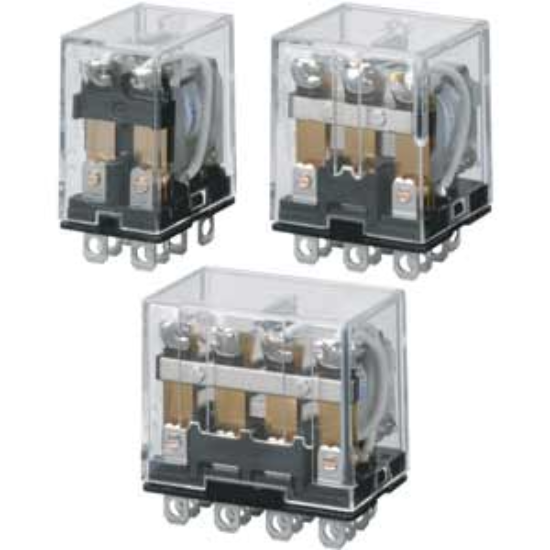

Rơ le Omron LY2N-D2 là dòng rơ le công suất thuộc series LY nổi tiếng, được thiết kế để hoạt động trong các môi trường công nghiệp khắc nghiệt. Phiên bản LY2N-D2 DC100/110 đặc biệt tối ưu cho các hệ thống sử dụng nguồn điện một chiều (DC) trong khoảng 100V đến 110V, giúp tối ưu hóa hiệu suất điều khiển các tải lớn lên đến 10A.
2. Điểm nổi bật của Omron LY2N-D2 DC100/110
- Bảo vệ mạch tối ưu: Tích hợp sẵn Surge absorber diode giúp triệt tiêu xung điện áp ngược khi ngắt cuộn dây, bảo vệ các linh kiện điện tử nhạy cảm như PLC.
- Giám sát trực quan: Đèn LED tích hợp cho phép kỹ thuật viên dễ dàng kiểm tra trạng thái đóng/ngắt của rơ le ngay tại tủ điện.
- Độ bền cực cao: Tiếp điểm được làm từ hợp kim bạc cao cấp, đảm bảo khả năng dẫn điện tốt và tuổi thọ đóng cắt dài lâu.
- Thiết kế nhỏ gọn: Dạng chân cắm (Plug-in) giúp việc lắp đặt và thay thế trở nên nhanh chóng, tiết kiệm không gian tủ điện.
3. Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | LY2N-D2 DC100/110 |
| Loại rơ le | Rơ le công suất (Power Relay) |
| Điện áp cuộn dây | 100...110VDC |
| Dòng điện định mức | 10A (tại 110VAC hoặc 24VDC) |
| Cấu trúc tiếp điểm | DPDT (2 Form C) |
| Số chân cắm | 8 chân |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Tính năng bảo vệ | Có Diode chống xung áp ngược |
| Chỉ thị trạng thái | Đèn LED báo hoạt động |
| Nhiệt độ vận hành | -25 đến 55°C |
| Tiêu chuẩn đạt được | CSA, UL, VDE |
Nguồn tham khảo: Omron Industrial Automation
4. Lợi ích khi sử dụng sản phẩm
- An toàn hệ thống: Giảm thiểu rủi ro hư hỏng PLC và các thiết bị điều khiển do hiện tượng phóng điện cảm ứng.
- Tiết kiệm chi phí: Giảm thời gian dừng máy nhờ khả năng thay thế nhanh bằng đế cắm và độ bền linh kiện cao.
- Dễ dàng bảo trì: Hệ thống đèn LED giúp phát hiện lỗi nhanh chóng mà không cần dùng đồng hồ đo.
5. Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lựa chọn đế cắm (Socket) phù hợp với dòng LY2 (ví dụ: PTF-08-PU).
- Bước 2: Kết nối nguồn điện DC (100-110V) vào hai chân cuộn dây của rơ le thông qua đế cắm. Lưu ý: Do có Diode bảo vệ, cần chú ý đúng cực âm/dương.
- Bước 3: Đấu nối các thiết bị tải (Load) vào các chân tiếp điểm DPDT theo sơ đồ mạch điện.
- Bước 4: Kiểm tra đèn LED trên rơ le xem đã sáng khi cấp điện chưa trước khi vận hành tải.
6. Sản phẩm sử dụng cùng với (isRelatedTo)
Để lắp đặt hoàn chỉnh, quý khách cần kết hợp với các phụ kiện sau:
- Đế cắm (Socket): PTF-08-PU, PTF-08-PU-L, PTFZ-08-E, PTF08A...
- Thanh kẹp (Clip): PYC-A1, PYC-P (Giúp cố định đế cắm trên thanh ray DIN rail).
7. Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong:
- Hệ thống điều khiển tự động trong nhà máy sản xuất.
- Mạch đóng cắt trung gian cho PLC (Programmable Logic Controller).
- Thiết bị điều khiển motor, hệ thống bơm, van điện từ công nghiệp.
- Các tủ điện điều khiển điện áp DC 100V/110V.
8. Câu hỏi thường gặp (FAQ)
- Q1: Rơ le LY2N-D2 DC100/110 có cần dùng kèm đế không?
- A: Có, sản phẩm này là loại chân cắm (Plug-in), cần sử dụng kèm với đế cắm (Socket) chuyên dụng như dòng PTF của Omron để đấu nối dễ dàng.
- Q2: Sự khác biệt giữa dòng LY2N và LY2N-D2 là gì?
- A: Chữ "D2" biểu thị rơ le đã được tích hợp sẵn Diode chống xung áp ngược, giúp bảo vệ mạch điều khiển tốt hơn so với dòng LY2N tiêu chuẩn.
- Q3: Tôi có thể dùng nguồn 24VDC cho rơ le này không?
- A: Không nên. Điện áp cuộn dây được thiết kế cho dải 100-110VDC. Sử dụng điện áp thấp hơn sẽ không đủ lực hút tiếp điểm.
- Q4: Đèn LED trên rơ le có tác dụng gì?
- A: Đèn LED giúp bạn nhận biết nhanh chóng rơ le có đang được cấp điện và đang ở trạng thái kích hoạt (ON) hay không.
- Q5: Tiếp điểm DPDT nghĩa là gì?
- A: DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp có khả năng chuyển đổi giữa hai trạng thái tiếp điểm.
- Q6: Dòng điện tải tối đa là bao nhiêu?
- A: Rơ le chịu được dòng định mức lên đến 10A cho các tải thuần trở.
- Q7: Sản phẩm này có chính hãng không?
- A: Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Omron chính hãng, đầy đủ CO/CQ.
- Q8: Làm sao để phân biệt hàng thật và hàng giả?
- A: Bạn nên kiểm tra tem nhãn, độ sắc nét của in ấn trên vỏ nhựa và mua tại các đại lý uy tín như AUT VN để đảm bảo chất lượng.
