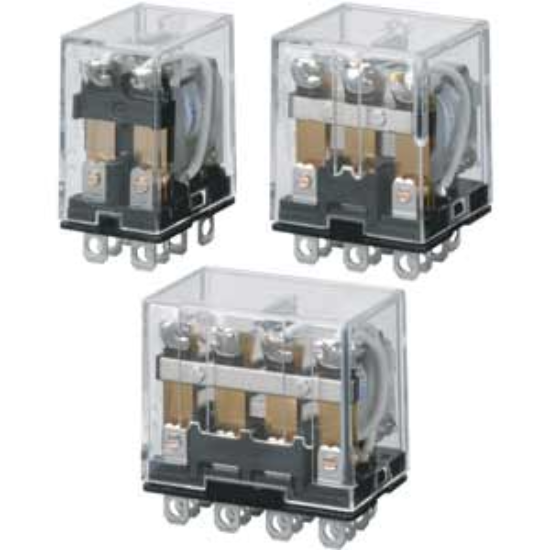

Rơ le trung gian Omron LY2Z-D DC24V: 8 Chân Dẹt, 5A, Tích Hợp Diode Bảo Vệ PLC | AUT VN

Model: Omron LY2Z-D DC24V - Tiêu chuẩn công nghiệp Nhật Bản.
Thông số: 8 chân dẹt, dòng định mức 5A, điện áp cuộn dây 24VDC.
Đặc điểm cốt lõi: Tích hợp Diode triệt tiêu xung ngược, bảo vệ tuyệt đối ngõ ra PLC và Transistor.
Tiếp điểm: DPDT (2 cặp tiếp điểm chẻ Bifurcated) giúp truyền dẫn tín hiệu chính xác tuyệt đối.
Ứng dụng: Chuyên dụng cho tủ điện tự động hóa, hệ thống điều khiển nhạy cảm cao.
Cam kết: Hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.

nhà chế tạo: Omron

SKU: LY2Z-D DC24

Tải xuống mẫu

Giá cũ: 439.050 ₫

Giá bán: 351.240 ₫

Số lượng:

Giới thiệu về Rơ le trung gian Omron LY2Z-D DC24V

Rơ le trung gian Omron LY2Z-D DC24V không chỉ đơn thuần là một thiết bị đóng ngắt, mà là "lá chắn" bảo vệ cho các hệ thống điều khiển đắt tiền. Trong công nghiệp, khi ngắt cuộn dây relay, hiện tượng xung điện ngược (back-EMF) thường xảy ra, dễ dàng gây cháy hỏng các module ngõ ra của PLC hoặc Transistor. Model LY2Z-D giải quyết triệt để vấn đề này bằng cách tích hợp sẵn Diode chống xung, giúp loại bỏ nhiễu, bảo vệ thiết bị điều khiển và đảm bảo hệ thống vận hành bền bỉ, không gián đoạn.

Điểm nổi bật vượt trội của Omron LY2Z-D DC24V

Bảo vệ PLC toàn diện: Diode tích hợp triệt tiêu xung điện ngược ngay tại nguồn, loại bỏ việc phải lắp thêm linh kiện rời, giúp tủ điện tinh gọn và chuyên nghiệp hơn.
Công nghệ tiếp điểm Bifurcated: Tiếp điểm chẻ độc quyền của Omron giúp tăng diện tích tiếp xúc và giảm điện trở, đảm bảo tín hiệu truyền dẫn ổn định ngay cả với dòng điện cực thấp.
Thiết kế Plug-in linh hoạt: Với hệ thống 8 chân dẹt tiêu chuẩn, việc thay thế thiết bị khi bảo trì trở nên cực kỳ nhanh chóng, giảm thiểu tối đa thời gian dừng máy (downtime).
Độ bền chuẩn Nhật Bản: Vỏ nhựa cao cấp cách điện tốt, chịu nhiệt và chống rung lắc, phù hợp với mọi môi trường nhà máy khắc nghiệt nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	LY2Z-D DC24V
Thương hiệu	Omron (Nhật Bản)
Điện áp cuộn dây (Coil Voltage)	24VDC
Số chân cắm	8 chân dẹt (Plug-in)
Cấu hình tiếp điểm	DPDT (2 Pole Double Throw - 2 cặp tiếp điểm)
Dòng điện định mức (Rated Current)	5A (Tải thuần trở)
Đặc tính bảo vệ	Tích hợp Diode chống xung ngược (Surge Absorber)
Nhiệt độ vận hành	-25°C đến +55°C

Nguồn tham khảo kỹ thuật: Omron Global Official Website

Lợi ích thực tế khi lựa chọn Omron LY2Z-D

Tiết kiệm chi phí bảo trì: Ngăn ngừa rủi ro cháy module PLC đắt đỏ, giảm chi phí thay thế linh kiện điều khiển.
Rút ngắn thời gian triển khai: Sơ đồ đấu nối đơn giản, không cần tính toán lắp Diode ngoài, giúp kỹ thuật viên thi công nhanh hơn.
Độ tin cậy tuyệt đối: Hạn chế hiện tượng dính tiếp điểm, đảm bảo hệ thống tự động hóa chạy liên tục 24/7 mà không gặp sự cố.
Chuẩn hóa quốc tế: Dễ dàng tìm kiếm linh kiện thay thế và tương thích hoàn toàn với các tiêu chuẩn tủ điện toàn cầu.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chọn đế cắm tương thích. Sử dụng các loại đế 8 chân dẹt như PTF08A hoặc PTF-08-PU để gắn cố định trên thanh ray DIN.
Bước 2: Kiểm tra sơ đồ chân. Đối chiếu sơ đồ Pinout in trên thân rơ le để xác định chính xác chân cuộn dây (coil) và chân tiếp điểm.
Bước 3: Đấu nối nguồn 24VDC. Kết nối nguồn vào cuộn dây. LƯU Ý CỰC KỲ QUAN TRỌNG: Vì có Diode tích hợp, bạn BẮT BUỘC phải đấu đúng cực tính (+ và -). Đấu ngược cực sẽ gây ngắn mạch và làm hỏng Diode ngay lập tức.
Bước 4: Cố định thiết bị. Nếu lắp đặt tại vị trí có rung động mạnh, hãy sử dụng thanh kẹp PYC-A1 để đảm bảo kết nối luôn chặt chẽ.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành tối ưu, Omron LY2Z-D DC24V nên được kết hợp cùng:

Đế Relay chân dẹt: PTF08A, PTF-08-PU.
Phụ kiện chống rung: Thanh kẹp PYC-A1 giúp cố định rơ le chắc chắn trên đế.
Giải pháp thay thế: Nếu không cần Diode bảo vệ và yêu cầu tải 10A, quý khách có thể chọn Omron LY2-D DC24V.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Cách ly tín hiệu PLC: Làm rơ le đệm bảo vệ ngõ ra PLC khi điều khiển các thiết bị công suất lớn như Contactor, khởi động từ.
Điều khiển thiết bị ngoại vi: Đóng ngắt an toàn cho van điện từ (Solenoid valve), còi báo, đèn tháp tín hiệu công nghiệp.
Mạch điều khiển cảm biến: Tích hợp trong các mạch Timer, cảm biến cần độ ổn định cao và chống nhiễu điện từ.

Câu hỏi thường gặp (FAQ)

1. Omron LY2Z-D khác gì so với dòng LY2 thông thường?
LY2Z-D tích hợp sẵn Diode chống xung ngược để bảo vệ PLC/Transistor, trong khi LY2 thường không có, đòi hỏi bạn phải lắp diode ngoài nếu muốn bảo vệ thiết bị điều khiển.

2. Tôi có thể sử dụng LY2Z-D với đế relay tròn không?
Không. Model này sử dụng chân dẹt, bạn phải dùng đế chuyên dụng cho chân dẹt như PTF08A hoặc PTF-08-PU.

3. Dòng định mức 5A có đủ cho tải của tôi không?
Nếu tải dưới 5A (ví dụ cuộn hút contactor nhỏ), sản phẩm đáp ứng tốt. Với tải lớn hơn, hãy dùng LY2Z-D để kích một Contactor công suất lớn hơn.

4. Có thể cấp nguồn AC cho model LY2Z-D DC24V này không?
Tuyệt đối không. Cấp nguồn AC cho cuộn dây DC sẽ gây cháy hỏng rơ le ngay lập tức.

5. Tại sao việc đấu đúng cực tính (+/-) lại quan trọng?
Vì Diode bên trong chỉ cho dòng điện đi một chiều. Nếu đấu ngược, Diode sẽ tạo thành đường ngắn mạch, gây hỏng rơ le và có thể làm hỏng bộ nguồn.

6. Tiếp điểm Bifurcated là gì và nó giúp ích gì?
Đây là tiếp điểm được chia làm 2 nhánh nhỏ, giúp tăng khả năng tiếp xúc, giảm điện trở và loại bỏ hiện tượng chập chờn tín hiệu.

7. Làm sao để phân biệt sản phẩm chính hãng Omron tại AUT VN?
Sản phẩm có bao bì chuẩn, tem mác rõ ràng và AUT VN cung cấp đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu cho dự án.

8. Tuổi thọ của rơ le LY2Z-D là bao lâu?
Tuổi thọ cơ học đạt hàng triệu lần đóng ngắt. Tuổi thọ điện phụ thuộc vào loại tải và tần suất vận hành thực tế.

9. Model này có đèn LED hiển thị trạng thái không?
LY2Z-D tiêu chuẩn không có LED. Nếu quý khách cần đèn LED để dễ theo dõi, vui lòng tham khảo dòng LY2N.
