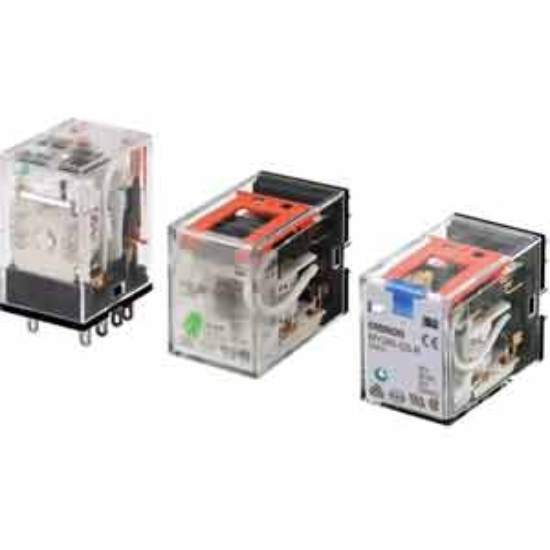

Rơ le trung gian Omron MY2IN-GS-R DC24 | 8 Chân, 24VDC, Tiếp Điểm Phân Nhánh Siêu Bền

Model: MY2IN-GS-R DC24 (Chính hãng Omron)
Điện áp cuộn dây: 24VDC
Cấu hình: 8 chân, DPDT (2 cặp tiếp điểm chuyển đổi)
Đặc điểm nổi bật: Tiếp điểm phân nhánh (Bifurcated), có đèn LED báo trạng thái và chốt kiểm tra cơ
Ứng dụng: Cách ly tín hiệu, điều khiển tải trong tủ điện PLC và hệ thống tự động hóa

nhà chế tạo: Omron

SKU: MY2IN-GS-R DC24

Tải xuống mẫu

Giá cũ: 146.400 ₫

Giá bán: 117.120 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY2IN-GS-R DC24

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc đảm bảo sự ổn định và chính xác của tín hiệu là yếu tố sống còn. Rơ le trung gian Omron MY2IN-GS-R DC24 không chỉ đơn thuần là một thiết bị đóng cắt, mà là giải pháp tối ưu giúp cách ly và bảo vệ các thiết bị điều khiển đắt tiền như PLC. Sản phẩm thuộc dòng MY danh tiếng của Omron, được thiết kế chuyên dụng cho các môi trường công nghiệp khắc nghiệt, đảm bảo vận hành bền bỉ và tin cậy tuyệt đối.

Điểm nổi bật của Omron MY2IN-GS-R DC24

Tiếp điểm phân nhánh (Bifurcated Contacts): Đây là đặc điểm cao cấp nhất, giúp tăng diện tích tiếp xúc và đảm bảo khả năng dẫn điện cực tốt ngay cả với các tín hiệu dòng điện nhỏ, đồng thời chống oxy hóa hiệu quả hơn so với tiếp điểm thông thường.
Giám sát trạng thái trực quan: Tích hợp đèn LED báo hiệu khi cuộn dây có điện, giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và kiểm tra mạch điện mà không cần sử dụng đồng hồ đo.
Kiểm tra cơ học nhanh chóng: Chốt kiểm tra cơ (Mechanical test button) cho phép kích hoạt tiếp điểm bằng tay để test mạch mà không cần cấp nguồn cho cuộn dây.
Thiết kế Plug-in linh hoạt: Kích thước nhỏ gọn, dễ dàng lắp đặt trên đế cắm, giúp việc thay thế và bảo trì trở nên nhanh chóng, giảm thiểu thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	MY2IN-GS-R DC24
Thương hiệu	Omron Automation
Điện áp cuộn dây (Coil Voltage)	24VDC
Số chân kết nối	8 chân (Plug-in)
Cấu hình tiếp điểm	DPDT (2 Form C - 2 cặp tiếp điểm chuyển đổi)
Dòng định mức tiếp điểm	7A (tại 40°C), 5A (tại 70°C)
Loại tiếp điểm	Tiếp điểm phân nhánh (Bifurcated)
Chỉ thị	Đèn LED báo trạng thái & Chốt kiểm tra cơ
Nhiệt độ vận hành	-55 đến 70°C
Tiêu chuẩn chứng nhận	CSA, IEC, UL

Nguồn tham khảo kỹ thuật: Omron Industrial Automation Official

Lợi ích khi lựa chọn Rơ le Omron MY2IN-GS-R DC24

Tối ưu hóa tuổi thọ thiết bị: Chất liệu hợp kim bạc cao cấp và thiết kế phân nhánh giúp giảm mài mòn, kéo dài thời gian sử dụng.
An toàn tuyệt đối cho PLC: Việc sử dụng rơ le trung gian giúp cách ly hoàn toàn mạch điều khiển và mạch động lực, tránh sốc điện cho các module PLC đắt tiền.
Giảm chi phí vận hành: Nhờ các tính năng hỗ trợ kiểm tra nhanh (LED và chốt cơ), thời gian xử lý sự cố được rút ngắn tối đa.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) phù hợp cho dòng MY 8 chân (Khuyên dùng: PYF08, PYF08A hoặc PYFZ-08).
Bước 2: Tiến hành đấu nối dây nguồn 24VDC vào chân cuộn dây của đế cắm theo sơ đồ thiết kế.
Bước 3: Cắm rơ le MY2IN-GS-R DC24 vào đế cắm, đảm bảo các chân tiếp xúc khít và chắc chắn.
Bước 4: Cấp nguồn 24VDC và quan sát đèn LED. Nếu LED sáng, cuộn dây đã hoạt động và tiếp điểm đã chuyển trạng thái.
Bước 5: Sử dụng chốt kiểm tra cơ trên thân rơ le để test thử tải nếu không muốn cấp điện.

Sản phẩm sử dụng chung với

Để đảm bảo hiệu suất và an toàn kỹ thuật, bạn nên kết hợp sản phẩm này với:

Đế cắm rơ le Omron: PYF08A, PYF08, PYFZ-08.
Phụ kiện cố định: Thanh kẹp giữ rơ le PYC-A1, PYC-P để tránh rung lắc trong môi trường máy móc.

Ứng dụng thực tế của sản phẩm

Rơ le Omron MY2IN-GS-R DC24 được ứng dụng rộng rãi trong các hệ thống:

Tủ điện điều khiển PLC: Làm rơ le trung gian chuyển đổi mức điện áp từ 24VDC sang các mức điện áp khác.
Máy CNC và Máy đóng gói: Điều khiển các van điện từ (Solenoid Valve) và khởi động từ.
Hệ thống xử lý nước: Điều khiển bơm, van tự động dựa trên tín hiệu từ cảm biến.
Tự động hóa tòa nhà: Điều khiển hệ thống chiếu sáng và thông gió thông minh.

Câu hỏi thường gặp (FAQ)

1. Rơ le MY2IN-GS-R DC24 có thể dùng điện 220VAC không?

Không. Sản phẩm này chỉ sử dụng nguồn 24VDC cho cuộn dây. Nếu cấp nguồn AC sẽ gây cháy cuộn dây ngay lập tức.

2. Tiếp điểm phân nhánh (Bifurcated) khác gì với tiếp điểm thường?

Tiếp điểm phân nhánh chia mỗi cực thành hai nhánh nhỏ, tăng điểm tiếp xúc và giảm điện trở, cực kỳ hiệu quả khi đóng cắt các dòng điện siêu nhỏ.

3. Tại sao tôi nên dùng rơ le này thay vì rơ le rẻ tiền không thương hiệu?

Omron đảm bảo độ bền cơ học hàng triệu lần đóng cắt, độ chính xác cao và an toàn chống cháy nổ, giúp bảo vệ toàn bộ hệ thống máy móc của bạn.

4. Đèn LED trên rơ le có tác dụng gì cụ thể?

LED cho bạn biết cuộn dây đang có điện. Nếu PLC xuất lệnh nhưng LED không sáng, bạn biết ngay lỗi nằm ở đường dây hoặc đầu ra PLC.

5. Tôi có thể dùng rơ le này với đế cắm của hãng khác không?

Có, miễn là đế cắm đó hỗ trợ chuẩn 8 chân (Plug-in) cho rơ le trung gian. Tuy nhiên, dùng đế Omron PYF08 sẽ đảm bảo độ khít và ổn định nhất.

6. Chốt kiểm tra cơ hoạt động như thế nào?

Bạn nhấn nút nhỏ trên thân rơ le, nó sẽ cưỡng bức tiếp điểm chuyển trạng thái mà không cần điện, dùng để kiểm tra xem tải phía sau có hoạt động hay không.

7. Dòng điện tối đa mà rơ le này chịu được là bao nhiêu?

Dòng định mức tối đa là 7A ở nhiệt độ 40°C. Bạn nên sử dụng ở mức 80% công suất để đảm bảo độ bền lâu dài.

8. Sản phẩm này có sẵn hàng tại AUT VN không?

AUT VN luôn sẵn kho số lượng lớn rơ le Omron chính hãng. Bạn có thể đặt hàng qua Zalo hoặc Website để nhận báo giá tốt nhất.

9. Làm sao để phân biệt rơ le Omron thật và giả?

Hàng chính hãng có tem nhãn sắc nét, logo dập nổi rõ ràng và đầy đủ chứng chỉ CO/CQ. Khi mua tại AUT VN, bạn hoàn toàn yên tâm về nguồn gốc.

10. Rơ le này có chống nhiễu không?

MY2IN-GS-R là dòng cơ bản. Nếu bạn cần chống nhiễu cho PLC, hãy xem xét các dòng có tích hợp Diode bảo vệ như MY2N-D2.
