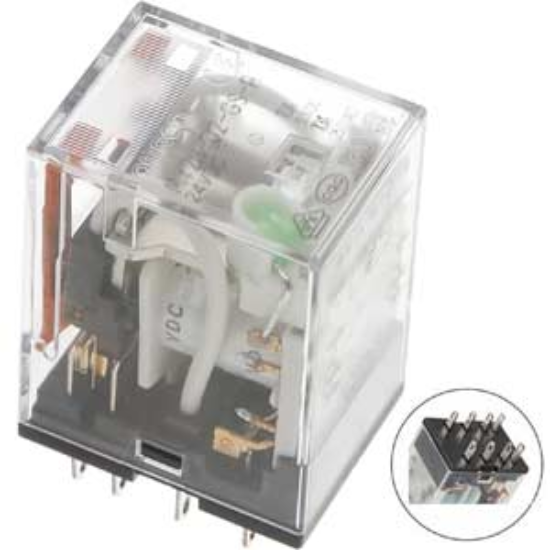

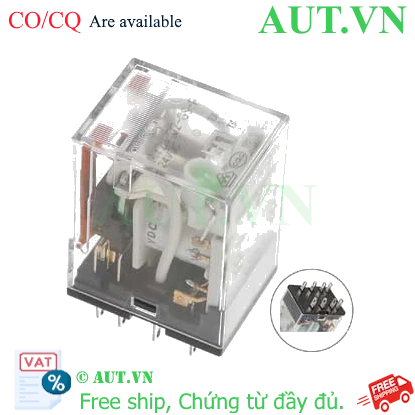

Rơ le trung gian Omron MY2N-D2-GS-R DC24 - 8 Chân DPDT, Có LED & Diode Bảo Vệ PLC

Giới thiệu Rơ le trung gian Omron MY2N-D2-GS-R DC24 chuyên dụng bảo vệ PLC

Rơ le trung gian Omron MY2N-D2-GS-R DC24 là dòng sản phẩm thuộc series GS (High Reliability) cao cấp của Omron, được thiết kế để trở thành "lá chắn" hoàn hảo cho các hệ thống điều khiển tự động hóa. Điểm khác biệt cốt lõi giúp model này vượt trội so với các dòng rơ le thông thường chính là việc tích hợp sẵn Diode triệt xung (Surge Absorber). Thiết bị này giúp triệt tiêu hoàn toàn điện áp cảm ứng ngược sinh ra khi ngắt cuộn dây, từ đó bảo vệ tuyệt đối các linh kiện nhạy cảm như Transistor ngõ ra của PLC khỏi nguy cơ đánh thủng hoặc cháy hỏng. Đây là giải pháp tối ưu để đảm bảo tính ổn định lâu dài cho hệ thống điện công nghiệp.

Điểm nổi bật vượt trội của Omron MY2N-D2-GS-R DC24

• Bảo vệ mạch điều khiển tối đa: Diode tích hợp giúp hấp thụ các xung điện áp cao, ngăn chặn sự cố hỏng hóc PLC và các module mở rộng.
• Giám sát trực quan: Đèn LED báo hiệu trạng thái đóng/ngắt giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và kiểm tra hệ thống ngay tại tủ điện.
• Độ bền dòng GS (High Reliability): Tiếp điểm được chế tạo từ hợp kim bạc cao cấp, giúp tăng khả năng chịu tải và kéo dài tuổi thọ vận hành trong môi trường khắc nghiệt.
• Cấu trúc DPDT linh hoạt: Với 2 cặp tiếp điểm (Double Pole Double Throw), cho phép điều khiển đồng thời 2 mạch điện độc lập hoặc thực hiện các logic điều khiển phức tạp.
• Tiêu chuẩn quốc tế: Đạt đầy đủ chứng nhận UL, CSA, IEC, đảm bảo an toàn và sự tin cậy cho mọi dự án công nghiệp.

Bảng thông số kỹ thuật chi tiết

Lợi ích thực tế khi đầu tư sản phẩm

• Tiết kiệm chi phí bảo trì: Ngăn chặn triệt để lỗi hỏng ngõ ra PLC, giúp giảm thiểu rủi ro phải thay thế các module điều khiển đắt tiền.
• Giảm thời gian dừng máy (Downtime): Đèn LED tích hợp giúp phát hiện nhanh trạng thái rơ le, hỗ trợ kỹ thuật viên xử lý sự cố tức thì.
• Lắp đặt và thay thế nhanh chóng: Thiết kế chân dẹt tiêu chuẩn giúp việc cắm vào đế rơ le cực kỳ dễ dàng, tối ưu thời gian thi công tủ điện.
• Đảm bảo an toàn hệ thống: Khả năng cách ly điện giữa mạch điều khiển và mạch tải cực tốt, bảo vệ an toàn cho người vận hành.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Chọn đế cắm phù hợp: Sử dụng đế cắm chuẩn Omron như PY08 hoặc PYF08A và lắp cố định lên thanh DIN rail.
2. Bước 2: Đấu nối nguồn điều khiển: Kết nối nguồn 24VDC vào chân cuộn dây. LƯU Ý QUAN TRỌNG: Vì có tích hợp Diode, bạn BẮT BUỘC phải đấu đúng cực tính (+ và -). Nếu đấu ngược, rơ le sẽ không hoạt động.
3. Bước 3: Đấu nối tải: Kết nối các chân tiếp điểm COM, NO, NC của rơ le với thiết bị cần điều khiển (van điện từ, khởi động từ, đèn...).
4. Bước 4: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên mặt rơ le. Nếu đèn sáng, rơ le đã kích hoạt thành công.

Sản phẩm sử dụng kèm (isRelatedTo)

Để hệ thống vận hành hoàn chỉnh và ổn định, quý khách nên kết hợp với:

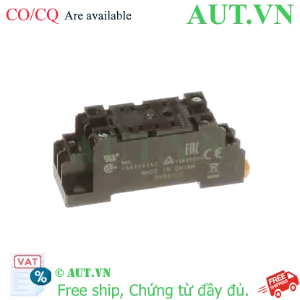

• Đế cắm rơ le: Omron PY08, PY08-0, PY08QN hoặc PYF08A.
• Phụ kiện cố định: Thanh kẹp giữ rơ le PYC-A1, PYC-P giúp chống rung lắc trong tủ điện.
• Nguồn cấp: Bộ nguồn 24VDC ổn định (ví dụ: Omron S8FS).

Ứng dụng thực tế (Application)

• Giao tiếp PLC: Khuếch đại tín hiệu từ ngõ ra PLC 24VDC để điều khiển các tải công suất lớn hơn.
• Hệ thống HVAC: Điều khiển đóng ngắt quạt, máy nén, van điều tiết khí trong các tòa nhà và nhà máy.
• Tự động hóa máy móc: Lắp đặt trong các mạch khóa liên động (interlock) để bảo vệ an toàn máy móc.
• Tủ điện phân phối: Cách ly tầng điện áp điều khiển thấp áp và tầng điện áp tải cao áp.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation
