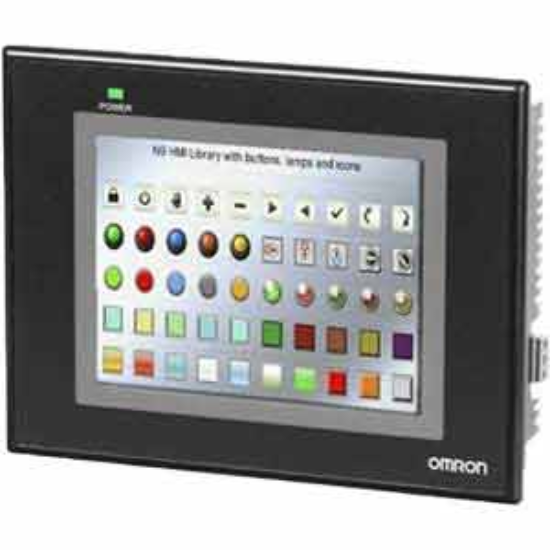

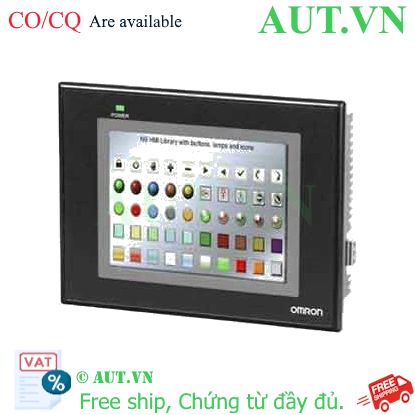

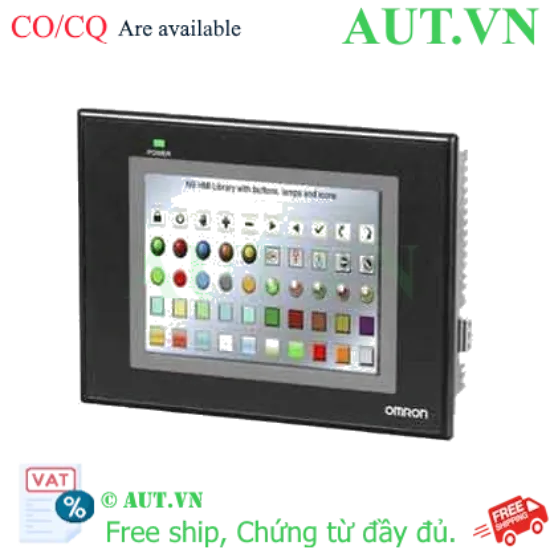

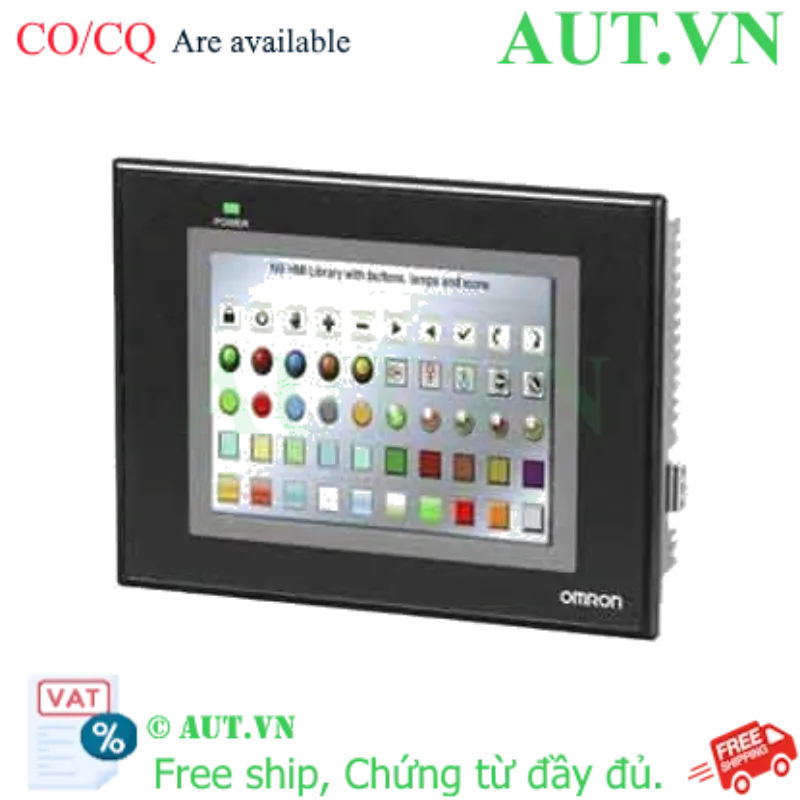

Màn hình HMI Omron NB5Q-TW00B-V1 5.7 Inch | Cảm Ứng Màu, IP65, Kết Nối Đa Năng

Kích thước: 5.7 inch LCD TFT hiển thị 65.536 màu sắc nét, trực quan.
Độ bền vượt trội: Đạt chuẩn IP65 chống bụi và kháng nước mặt trước, bền bỉ trong môi trường công nghiệp.
Kết nối linh hoạt: Tích hợp cổng RS-232C, RS-422A/485 và USB Slave mạnh mẽ.
Hiệu suất cao: Bộ nhớ 128MB cho phép vận hành mượt mà các dự án phức tạp.
Nguồn cấp: 24VDC tiêu chuẩn, đảm bảo vận hành ổn định 24/7.

nhà chế tạo: Omron

SKU: NB5Q-TW00B-V1

Giá cũ: 9.229.500 ₫

Giá bán: 7.383.600 ₫

Giới thiệu Màn hình HMI Omron NB5Q-TW00B-V1

Trong kỷ nguyên tự động hóa và Công nghiệp 4.0, việc kiểm soát hệ thống thông qua một giao diện trực quan là yếu tố sống còn để đảm bảo năng suất. Màn hình HMI Omron NB5Q-TW00B-V1 là giải pháp giao diện người - máy (Human Machine Interface) cao cấp, đóng vai trò là trung tâm điều khiển giúp kết nối người vận hành với hệ thống PLC một cách thông minh. Với kích thước 5.7 inch nhỏ gọn nhưng mạnh mẽ, thiết bị này là lựa chọn hàng đầu để tối ưu hóa không gian tủ điện mà vẫn đảm bảo khả năng hiển thị chi tiết, giúp kiểm soát quy trình sản xuất chính xác và dễ dàng hơn bao giờ hết.

Điểm nổi bật của HMI Omron NB5Q-TW00B-V1

Hiển thị sống động: Công nghệ màn hình LCD TFT với 65.536 màu giúp các biểu đồ, cảnh báo và trạng thái máy móc trở nên rõ ràng, giúp người vận hành nhận diện sự cố tức thì.
Khả năng tương thích cực cao: Nhờ tích hợp đa dạng các chuẩn truyền thông (RS-232C, RS-422A/485 và USB), NB5Q-TW00B-V1 có thể giao tiếp mượt mà với PLC Omron cũng như các dòng PLC từ Siemens, Mitsubishi thông qua giao thức Modbus.
Thiết kế chuẩn công nghiệp: Với cấp bảo vệ IP65, thiết bị thách thức mọi môi trường khắc nghiệt, chống bụi bẩn và tia nước bắn, đảm bảo tuổi thọ vận hành lâu dài.
Bộ nhớ tối ưu: Dung lượng 128MB cho phép lưu trữ nhiều trang giao diện và dữ liệu vận hành mà không gây giật lag.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Dòng sản phẩm	NB series
Kích thước màn hình	5.7 inch
Loại màn hình	LCD màu TFT
Màu sắc hiển thị	65.536 màu
Bộ nhớ trong	128MB
Chuẩn kết nối vật lý	1 x RS-232C/422A/485, 1 x USB Slave
Cổng giao tiếp vật lý	1 x USB-B, 2 x DB9 female
Phương pháp lắp đặt	Lắp đặt trên bề mặt (panel, tường...)
Chiều rộng tổng thể	184mm
Độ ẩm môi trường	10...90%
Hệ điều hành hỗ trợ	Microsoft Windows 10 (32-bit or 64-bit edition)
Phần mềm hỗ trợ	NB-Designer (Bán riêng)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng HMI Omron NB5Q-TW00B-V1

Tăng hiệu suất vận hành: Giao diện trực quan giúp giảm thời gian đào tạo nhân viên và hạn chế sai sót trong điều khiển.
Giảm thời gian dừng máy: Khả năng cảnh báo lỗi thời gian thực giúp kỹ thuật viên phát hiện và xử lý sự cố nhanh chóng.
Tiết kiệm chi phí đầu tư: Độ bền cao, ít hỏng hóc trong môi trường công nghiệp giúp giảm chi phí bảo trì, thay thế.
Lắp đặt linh hoạt: Thiết kế tối ưu cho nhiều kiểu lắp đặt, phù hợp với mọi loại tủ điện.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt vật lý: Tiến hành khoét lỗ tủ điện theo kích thước chuẩn và cố định màn hình NB5Q-TW00B-V1 lên bề mặt panel.
Bước 2: Kết nối nguồn: Cấp nguồn 24VDC đúng cực vào thiết bị để đảm bảo vận hành ổn định.
Bước 3: Cấu hình truyền thông: Kết nối cáp RS-232C/422A/485 hoặc USB từ HMI đến PLC (Omron, Siemens, Mitsubishi...).
Bước 4: Lập trình giao diện: Sử dụng phần mềm NB-Designer trên máy tính Windows 10 để thiết kế các trang điều khiển, nút nhấn và biểu đồ.
Bước 5: Truyền tải dữ liệu: Tải chương trình từ máy tính xuống HMI thông qua cổng USB hoặc cáp truyền thông.
Bước 6: Vận hành: Kiểm tra kết nối và bắt đầu điều khiển hệ thống qua màn hình cảm ứng.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hóa hệ thống, bạn có thể tham khảo các sản phẩm liên quan sau:

Phụ kiện đi kèm: Giá đỡ NB5Q-ATT01, Cáp NB-RSEXT-2M, XW2Z-200T, XW2Z-500T, Bộ nhớ USB FZ-MEM16G/FZ-MEM2G.
Sản phẩm tương đương: NB7W-TW00B-V1 (7 inch), NB10W-TW01B-V1 (10.1 inch), NB5Q-TW00B (5.6 inch), NB7W-TW11B (Ethernet), DOP-103BQ (Delta), GS2107-WTBD-N (Mitsubishi).

Ứng dụng thực tế (Application)

Màn hình HMI Omron NB5Q-TW00B-V1 được ứng dụng rộng rãi trong:

Hệ thống đóng gói: Điều khiển tốc độ băng tải, quản lý số lượng sản phẩm.
Xử lý nước thải: Giám sát mức nước, điều khiển bơm và van tự động.
Máy CNC và gia công: Hiển thị thông số vận hành, điều chỉnh tọa độ và cảnh báo lỗi.
Dây chuyền thực phẩm: Kiểm soát nhiệt độ, áp suất và thời gian chế biến.

Câu hỏi thường gặp (FAQ)

1. NB5Q-TW00B-V1 có hỗ trợ kết nối với PLC hãng khác không?
Có, thiết bị hỗ trợ giao thức Modbus, cho phép kết nối với nhiều hãng PLC như Siemens, Mitsubishi, Delta...

2. Chuẩn IP65 trên màn hình này có ý nghĩa gì?
IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống được các tia nước bắn từ mọi hướng ở mặt trước, rất phù hợp cho môi trường nhà xưởng.

3. Tôi cần phần mềm nào để lập trình cho HMI này?
Bạn cần sử dụng phần mềm NB-Designer (đây là sản phẩm bán riêng).

4. Màn hình này dùng nguồn điện bao nhiêu?
Thiết bị sử dụng nguồn cấp 24VDC tiêu chuẩn công nghiệp.

5. Bộ nhớ 128MB có đủ cho các dự án lớn không?
Với 128MB, bạn có thể thiết kế hàng chục trang giao diện phức tạp với nhiều hình ảnh và biểu đồ mà vẫn vận hành mượt mà.

6. Làm sao để sao lưu dữ liệu từ HMI?
Bạn có thể sử dụng bộ nhớ USB (như FZ-MEM16G) cắm vào cổng USB Slave để sao lưu hoặc cập nhật chương trình.

7. Kích thước 5.7 inch có quá nhỏ để vận hành không?
Kích thước này là sự cân bằng hoàn hảo giữa việc tiết kiệm không gian tủ điện và khả năng hiển thị đủ các thông số quan trọng.

8. Sản phẩm này có sẵn hàng tại AUT VN không?
Quý khách vui lòng liên hệ trực tiếp với AUT VN để cập nhật tình trạng kho hàng mới nhất.

9. Tôi có thể lắp đặt màn hình này lên tường không?
Có, thiết bị hỗ trợ lắp đặt trên bề mặt panel hoặc tường tùy theo nhu cầu.

10. Thời gian phản hồi của màn hình cảm ứng có nhanh không?
Màn hình LCD TFT của Omron cho tốc độ phản hồi nhanh, độ nhạy cao, đảm bảo thao tác chính xác.
