Màn hình HMI Omron NB3Q-TW00B-V1 dùng phần mềm nào để lập trình?

Sản phẩm sử dụng phần mềm NB-Designer chuyên dụng của Omron, hỗ trợ thiết kế kéo-thả trực quan.

Tôi có thể kết nối HMI này với PLC Siemens hoặc Mitsubishi không?

Có. Nhờ hỗ trợ chuẩn RS-232C/422A/485 và giao thức Modbus, thiết bị tương thích với nhiều hãng PLC phổ biến.

Chuẩn IP65 bảo vệ thiết bị như thế nào?

IP65 giúp mặt trước màn hình chống bụi tuyệt đối và chống tia nước phun, phù hợp môi trường công nghiệp.

Cách sao lưu (backup) chương trình từ HMI ra máy tính?

Sử dụng phần mềm NB-Designer kết nối qua USB hoặc dùng USB Flash Drive để copy dự án.

Tại sao nên dùng cảm ứng điện trở thay vì cảm ứng điện dung?

Cảm ứng điện trở cho phép thao tác chính xác ngay cả khi đeo găng tay bảo hộ dày.

Điều gì xảy ra nếu nguồn cấp không ổn định 24VDC?

Thiết bị có thể bị treo hoặc khởi động lại. Nên dùng nguồn Switching chính hãng.

Độ phân giải 320x240 có đủ cho nhiều dữ liệu không?

Đủ cho 3.5 inch. Nên chia thông tin thành nhiều trang để giao diện thoáng hơn.

Chính sách bảo hành tại AUT VN như thế nào?

Bảo hành chính hãng theo tiêu chuẩn Omron, hỗ trợ kỹ thuật chuyên sâu từ AUT VN.

Làm sao để biết sản phẩm mua tại AUT VN là chính hãng?

AUT VN cung cấp đầy đủ CO/CQ và tem bảo hành chính thức.

Tôi có thể điều khiển HMI này từ xa qua Wifi không?

Không tích hợp sẵn. Cần dùng Gateway RS485 sang Ethernet hoặc PLC có Ethernet.

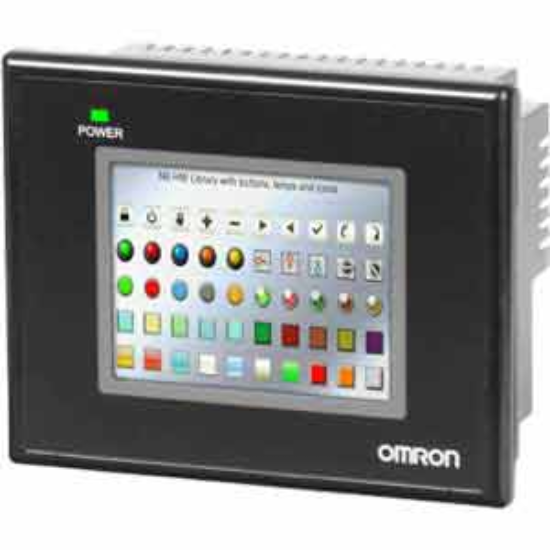

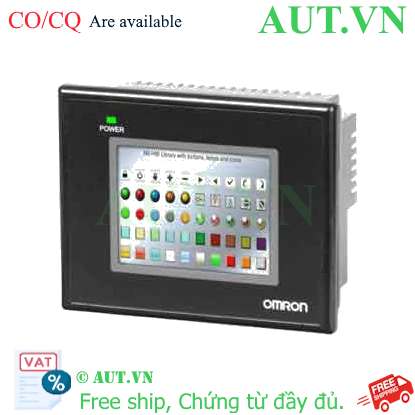

Màn Hình HMI Omron NB3Q-TW00B-V1 3.5 Inch | 65K Màu, IP65, Đa Kết Nối | AUT VN

Hiển thị sắc nét: Màn hình 3.5 inch TFT LCD, 65.536 màu, độ phân giải 320x240 dots, giao diện trực quan.
Kết nối đa năng: Tích hợp RS-232C/422A/485 và USB Slave, tương thích hoàn hảo với PLC Omron, Siemens, Mitsubishi, Delta.
Độ bền công nghiệp: Tiêu chuẩn IP65 mặt trước chống bụi và tia nước, vận hành ổn định trong môi trường khắc nghiệt.
Hiệu suất vượt trội: Bộ nhớ 128MB, nguồn 24VDC, phản hồi cực nhanh theo tiêu chuẩn Nhật Bản.
Hỗ trợ từ AUT VN: Cam kết hàng chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu.

nhà chế tạo: Omron

SKU: NB3Q-TW00B-V1

Tải xuống mẫu

Giá cũ: 8.387.100 ₫

Giá bán: 6.709.680 ₫

Giới thiệu về Màn hình HMI Omron NB3Q-TW00B-V1

Trong kỷ nguyên Công nghiệp 4.0, việc tối ưu hóa giao tiếp giữa người vận hành và máy móc là chìa khóa để tăng năng suất. Màn hình HMI Omron NB3Q-TW00B-V1 không chỉ là thiết bị hiển thị mà là một trung tâm điều khiển thông minh, giúp giám sát và chẩn đoán hệ thống PLC một cách chính xác. Với kích thước 3.5 inch nhỏ gọn, đây là giải pháp hoàn hảo cho các tủ điện có không gian hạn chế nhưng vẫn yêu cầu tiêu chuẩn khắt khe về độ bền từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của HMI Omron NB3Q-TW00B-V1

Hình ảnh sống động: Công nghệ TFT LCD 65.536 màu giúp các biểu đồ và cảnh báo lỗi hiện lên rõ ràng, giúp kỹ thuật viên phản ứng tức thì với sự cố.
Khả năng tương thích cực cao: Hỗ trợ đa giao thức RS-232C, RS-422A, RS-485 và USB Slave, cho phép kết nối mượt mà với hầu hết các dòng PLC phổ biến hiện nay.
Bảo vệ tối đa: Đạt chuẩn IP65 mặt trước, kháng bụi tuyệt đối và chống tia nước, dầu mỡ, đảm bảo thiết bị vận hành xuyên suốt trong môi trường nhà máy.
Xử lý mạnh mẽ: Bộ nhớ trong 128MB cho phép thiết kế nhiều trang giao diện phức tạp mà không gây giật lag trong quá trình vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	NB3Q-TW00B-V1
Loại màn hình	TFT LCD màu, đèn nền LED
Kích thước hiển thị	3.5 inch
Độ phân giải	320 x 240 dots
Số màu hiển thị	65,536 màu
Công nghệ cảm ứng	Cảm ứng điện trở (Resistive Touch)
Bộ nhớ trong	128 MB
Điện áp nguồn	24V DC
Cổng truyền thông	1 x RS-232C/422A/485, 1 x USB-B (Slave)
Tiêu chuẩn bảo vệ	IP65 (Mặt trước)
Kích thước khoét lỗ	W119 x H93 mm
Nhiệt độ vận hành	0 đến 50°C
Chứng chỉ	CE, cULus, KC

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi đầu tư HMI Omron NB3Q-TW00B-V1

Tiết kiệm chi phí: Kích thước 3.5 inch lý tưởng cho các máy mini, giúp tối ưu hóa diện tích và chi phí vật tư vỏ tủ điện.
Hạn chế rủi ro: Giao diện trực quan giúp công nhân thao tác chính xác, giảm thiểu sai sót vận hành gây hỏng hóc máy móc.
Tối ưu Downtime: Độ tin cậy cao theo tiêu chuẩn Nhật Bản giúp giảm thời gian dừng máy, tăng hiệu suất sản xuất liên tục.
Triển khai thần tốc: Phần mềm NB-Designer hỗ trợ thiết kế kéo-thả, giúp rút ngắn tối đa thời gian lập trình và bàn giao dự án.

Hướng dẫn lắp đặt và vận hành chi tiết (How-to)

Bước 1 - Gia công mặt tủ: Khoét lỗ mặt tủ điện theo kích thước chuẩn W119 x H93 mm bằng máy CNC để đảm bảo độ khít và chính xác.
Bước 2 - Lắp đặt: Đặt HMI vào lỗ khoét, căn chỉnh và siết chặt các kẹp cố định để đảm bảo thiết bị không bị rung lắc khi máy hoạt động.
Bước 3 - Đấu nối nguồn: Kết nối nguồn 24VDC. Lưu ý cực kỳ quan trọng: Phải kiểm tra đúng cực âm (-) và dương (+) để tránh làm cháy bo mạch.
Bước 4 - Thiết lập truyền thông: Sử dụng cáp chuyên dụng kết nối HMI với PLC qua chuẩn RS-232 hoặc RS-485 tùy theo cấu hình hệ thống.
Bước 5 - Lập trình: Sử dụng phần mềm NB-Designer để thiết kế giao diện người dùng và nạp chương trình qua cổng USB.

Sản phẩm sử dụng chung và phụ kiện tương thích

Để hệ thống vận hành ổn định nhất, quý khách nên kết hợp NB3Q-TW00B-V1 với các thiết bị sau:

Phần mềm lập trình: Omron NB-Designer (phiên bản mới nhất).
Cáp truyền thông: XW2Z-500T, XW2Z-200T hoặc cáp NB-RSEXT-2M.
Thiết bị lưu trữ: USB Flash Drive để backup dự án và lưu trữ dữ liệu log.
Bộ điều khiển: PLC Omron CP1H, CP1L, CJ2M hoặc các dòng NX/NJ.

Ứng dụng thực tế của sản phẩm

Ngành Thực phẩm & Đồ uống: Điều khiển máy chiết rót, máy đóng gói tự động, máy tiệt trùng.
Ngành Bao bì: Giám sát máy cắt, máy dán nhãn, máy cuộn màng nhựa.
Xử lý Môi trường: Vận hành trạm bơm, hệ thống lọc nước thải công nghiệp.
Sản xuất Điện tử: Điều khiển cánh tay robot, hệ thống kiểm tra AOI.

Câu hỏi thường gặp (FAQ)

1. Màn hình HMI Omron NB3Q-TW00B-V1 dùng phần mềm nào để lập trình?: Sản phẩm sử dụng phần mềm NB-Designer chuyên dụng của Omron, hỗ trợ thiết kế kéo-thả trực quan và rất dễ tiếp cận.
2. Tôi có thể kết nối HMI này với PLC Siemens hoặc Mitsubishi không?: Hoàn toàn có thể. Nhờ hỗ trợ chuẩn RS-232C/422A/485 và giao thức Modbus, thiết bị tương thích với nhiều hãng PLC lớn trên thị trường.
3. Chuẩn IP65 bảo vệ thiết bị như thế nào?: IP65 giúp mặt trước màn hình chống bụi tuyệt đối và chống tia nước phun trực tiếp, cực kỳ phù hợp cho môi trường nhà máy ẩm ướt hoặc nhiều bụi bẩn.
4. Cách sao lưu (backup) chương trình từ HMI ra máy tính?: Bạn có thể sử dụng phần mềm NB-Designer kết nối qua cổng USB hoặc sử dụng USB Flash Drive để copy dự án ra ngoài nhanh chóng.
5. Tại sao nên dùng cảm ứng điện trở thay vì cảm ứng điện dung?: Cảm ứng điện trở cho phép người vận hành thao tác chính xác ngay cả khi đang đeo găng tay bảo hộ dày trong sản xuất.
6. Điều gì xảy ra nếu nguồn cấp không ổn định 24VDC?: Thiết bị có thể bị treo hoặc khởi động lại liên tục. AUT VN khuyến cáo nên sử dụng nguồn Switching chính hãng để đảm bảo độ bền.
7. Độ phân giải 320x240 có đủ cho nhiều dữ liệu không?: Đây là độ phân giải tối ưu cho màn hình 3.5 inch. Để giao diện thoáng, bạn nên chia thông tin thành nhiều trang (screens) khác nhau.
8. Chính sách bảo hành tại AUT VN như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. AUT VN cam kết hỗ trợ kỹ thuật và hướng dẫn vận hành chi tiết cho khách hàng.
9. Làm sao để biết sản phẩm mua tại AUT VN là chính hãng?: AUT VN cung cấp đầy đủ giấy tờ CO/CQ (Chứng nhận xuất xứ và chất lượng) cùng tem bảo hành chính thức cho mọi sản phẩm.
10. Tôi có thể điều khiển HMI này từ xa qua Wifi không?: Model này không tích hợp sẵn Wifi/Ethernet. Để kết nối từ xa, bạn cần dùng thêm bộ Gateway RS485 sang Ethernet hoặc PLC có cổng Ethernet.
