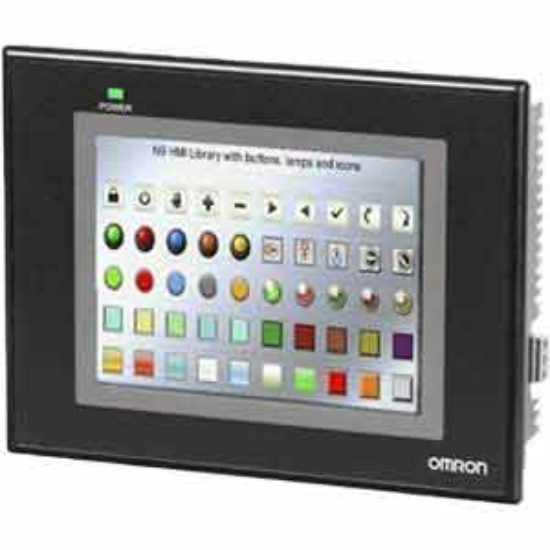

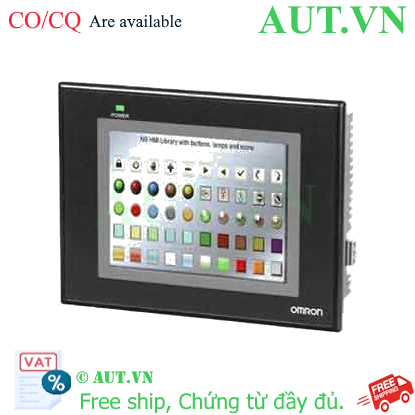

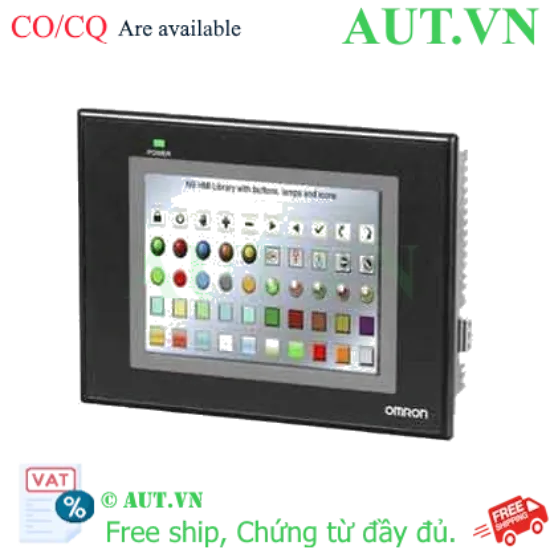

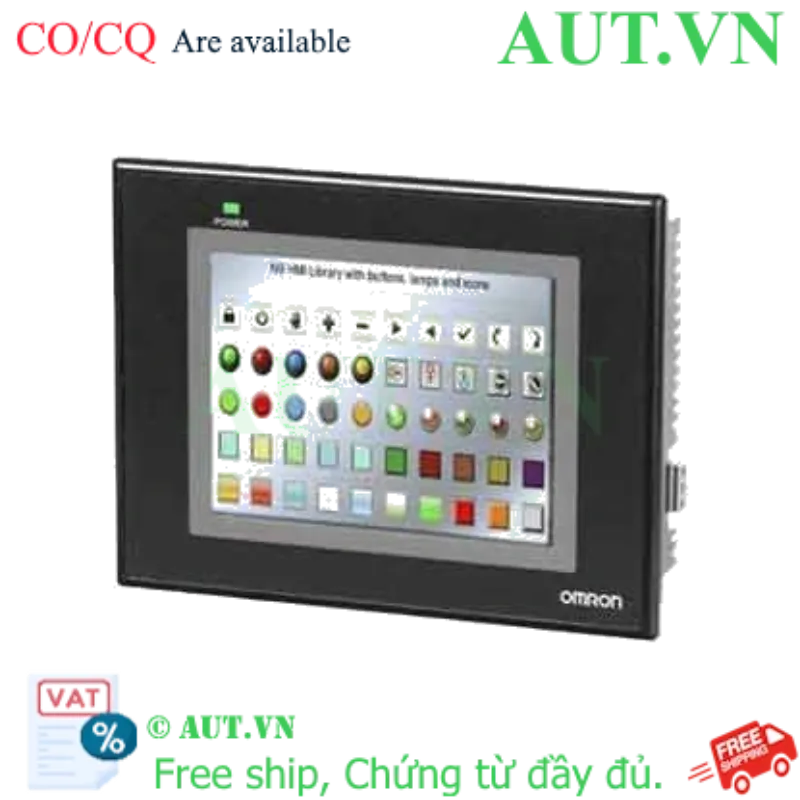

Giới thiệu về Màn hình HMI Omron NB5Q-TW01B-V1
Màn hình HMI Omron NB5Q-TW01B-V1 là giải pháp giao diện người-máy tối ưu, đóng vai trò là cầu nối thông minh giữa người vận hành và hệ thống điều khiển PLC. Với kích thước 5.7 inch nhỏ gọn nhưng mạnh mẽ, sản phẩm này giúp giám sát toàn bộ quy trình sản xuất, điều chỉnh thông số và quản lý cảnh báo một cách trực quan, chính xác.
Được thiết kế bởi Omron - thương hiệu hàng đầu Nhật Bản, NB5Q-TW01B-V1 không chỉ đảm bảo hiệu suất vận hành bền bỉ mà còn tích hợp khả năng kết nối đa dạng, đặc biệt là cổng Ethernet giúp truyền tải dữ liệu tốc độ cao trong môi trường nhà máy thông minh.
Điểm nổi bật của Omron NB5Q-TW01B-V1
- Hiển thị sắc nét: Màn hình TFT LCD với 65.536 màu giúp phân biệt các trạng thái vận hành một cách dễ dàng.
- Khả năng kết nối toàn diện: Tích hợp đầy đủ các chuẩn truyền thông phổ biến nhất hiện nay (RS-232C, RS-485, Ethernet), cho phép kết nối với nhiều dòng PLC khác nhau.
- Thiết kế công nghiệp: Đạt chuẩn IP65, bảo vệ thiết bị trước các tác động của bụi bẩn và tia nước bắn, kéo dài tuổi thọ sản phẩm.
- Lập trình linh hoạt: Sử dụng phần mềm NB-Designer trực quan, hỗ trợ tạo giao diện nhanh chóng và chuyên nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | NB5Q-TW01B-V1 |
| Loại màn hình | LCD màu TFT, Cảm ứng điện trở (Resistive) |
| Kích thước màn hình | 5.7 inch |
| Độ phân giải | 320 x 240 dots |
| Số màu hiển thị | 65,536 màu |
| Bộ nhớ trong | 128 MB |
| Điện áp nguồn cấp | 24VDC |
| Cổng giao tiếp | 1 x RS-232C, 1 x RS-232C/422A/485, 1 x USB Slave, 1 x USB Host, 1 x Ethernet |
| Cổng vật lý | 2 x DB9 female, 1 x USB-B, 1 x USB-A, 1 x RJ45 |
| Tiêu chuẩn bảo vệ | IP65 |
| Nhiệt độ vận hành | 0 đến 50°C |
| Kích thước lỗ cắt | 172.4mm (Rộng) x 131mm (Cao) |
| Khối lượng | 660g |
| Tiêu chuẩn chứng nhận | CE, cULus, KC |
Lợi ích khi sử dụng HMI Omron NB5Q-TW01B-V1
- Tăng hiệu suất vận hành: Giảm thiểu sai sót của con người thông qua giao diện điều khiển trực quan.
- Giảm thời gian dừng máy: Hệ thống cảnh báo lỗi thời gian thực giúp kỹ thuật viên phát hiện và xử lý sự cố nhanh chóng.
- Tiết kiệm chi phí đầu tư: Một màn hình có thể quản lý nhiều thiết bị nhờ khả năng kết nối đa dạng.
- Độ tin cậy tuyệt đối: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Hướng dẫn sử dụng cơ bản
- Bước 1: Thiết kế giao diện: Sử dụng phần mềm NB-Designer trên máy tính để vẽ các nút nhấn, biểu đồ và gán địa chỉ biến từ PLC.
- Bước 2: Kết nối: Sử dụng cáp truyền thông (ví dụ XW2Z-500T) kết nối máy tính với HMI.
- Bước 3: Truyền tải (Download): Chuyển chương trình từ máy tính xuống màn hình HMI.
- Bước 4: Cấu hình kết nối: Thiết lập thông số truyền thông (Baudrate, Station ID) để HMI giao tiếp được với PLC.
- Bước 5: Vận hành: Lắp đặt HMI lên tủ điện và bắt đầu điều khiển hệ thống.
Sản phẩm sử dụng chung và phụ kiện đi kèm
- PLC Omron: Tương thích hoàn hảo với các dòng CP1H, CP1L, CJ2M...
- Cáp kết nối: XW2Z-500T, XW2Z-200T, NB-RSEXT-2M.
- Bộ nhớ lưu trữ: USB FZ-MEM2G hoặc FZ-MEM16G để sao lưu dữ liệu.
- Phụ kiện lắp đặt: Giá đỡ NB5Q-ATT01, Nắp che bảo vệ NB5Q-KBA04.
Ứng dụng thực tế
Màn hình NB5Q-TW01B-V1 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Công nghiệp thực phẩm & Đồ uống: Điều khiển hệ thống chiết rót, đóng gói.
- Sản xuất nhựa: Giám sát nhiệt độ và áp suất máy ép nhựa.
- Xử lý nước thải: Điều khiển trạm bơm, giám sát mức nước.
- Dây chuyền lắp ráp tự động: Quản lý tiến độ sản xuất và báo cáo lỗi.
Câu hỏi thường gặp (FAQ)
1. Màn hình NB5Q-TW01B-V1 có hỗ trợ kết nối với PLC hãng khác không?
Có, nhờ các chuẩn truyền thông RS-232/485 và Ethernet, sản phẩm có thể kết nối với nhiều hãng PLC phổ biến qua giao thức Modbus.
2. Tôi cần phần mềm nào để lập trình cho màn hình này?
Bạn cần sử dụng phần mềm NB-Designer (đây là phần mềm chuyên dụng của Omron cho dòng NB).
3. Chuẩn IP65 nghĩa là gì?
IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống được các tia nước phun từ mọi hướng, đảm bảo an toàn trong môi trường công nghiệp.
4. Có thể nâng cấp bộ nhớ cho HMI này không?
Bộ nhớ trong là 128MB cố định, nhưng bạn có thể sử dụng thêm USB Host để lưu trữ dữ liệu log hoặc sao lưu project.
5. Cáp nào là cáp chuẩn để nạp chương trình?
Thông thường sử dụng cáp USB hoặc cáp RS-232C tùy vào phiên bản kết nối bạn chọn (ví dụ XW2Z-500T).
6. Màn hình này có hỗ trợ tiếng Việt không?
Có, bạn có thể nhập liệu tiếng Việt có dấu thông qua phần mềm thiết kế giao diện.
7. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.
8. Tôi có thể lắp màn hình này vào tủ điện kích thước bao nhiêu?
Bạn cần khoét lỗ chuẩn W172.4 x H131mm để lắp đặt vừa vặn.
9. Sự khác biệt giữa USB Host và USB Slave trên thiết bị là gì?
USB Host dùng để cắm USB lưu trữ dữ liệu, còn USB Slave dùng để kết nối với máy tính nạp chương trình.
10. Tại sao tôi nên chọn AUT VN để mua sản phẩm này?
AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, xuất hóa đơn VAT và hỗ trợ kỹ thuật cài đặt miễn phí.
Nguồn tham khảo: Omron Industrial Automation
