Màn hình HMI Omron NB7W-TW00B-V1 có kết nối được với PLC hãng khác không?

Có. Nhờ hỗ trợ các giao thức truyền thông chuẩn như RS-232C và RS-485, bạn có thể kết nối với nhiều hãng PLC khác nhau thông qua cấu hình trong NB-Designer.

Cảm ứng của màn hình là loại gì? Có dùng được khi đeo găng tay không?

Sản phẩm sử dụng cảm ứng điện trở (Resistive), cho phép thao tác chính xác ngay cả khi người vận hành đeo găng tay bảo hộ.

Chuẩn IP65 có ý nghĩa gì?

IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống được tia nước bắn từ mọi hướng, bền bỉ trong môi trường công nghiệp.

Tôi có thể tải chương trình cho HMI qua USB không?

Có, cổng USB Slave cho phép nạp project hoặc cập nhật firmware nhanh chóng.

Kích thước lỗ khoét mặt tủ chính xác là bao nhiêu?

Kích thước khoét lỗ chuẩn để lắp đặt là Rộng 191mm x Cao 137mm.

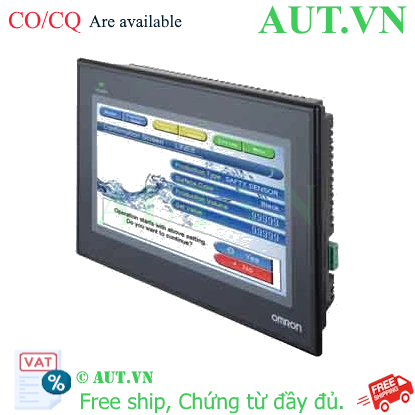

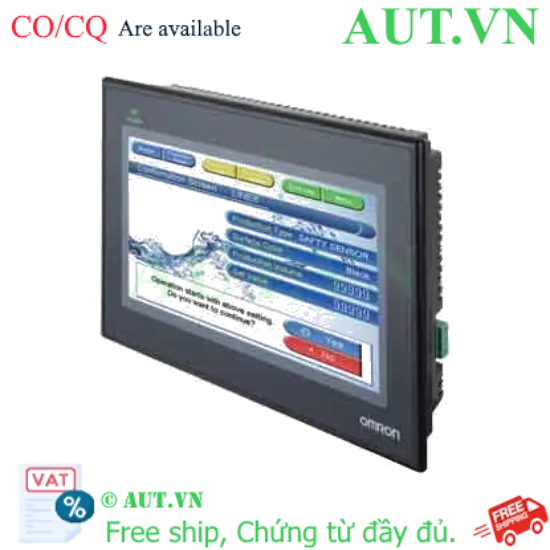

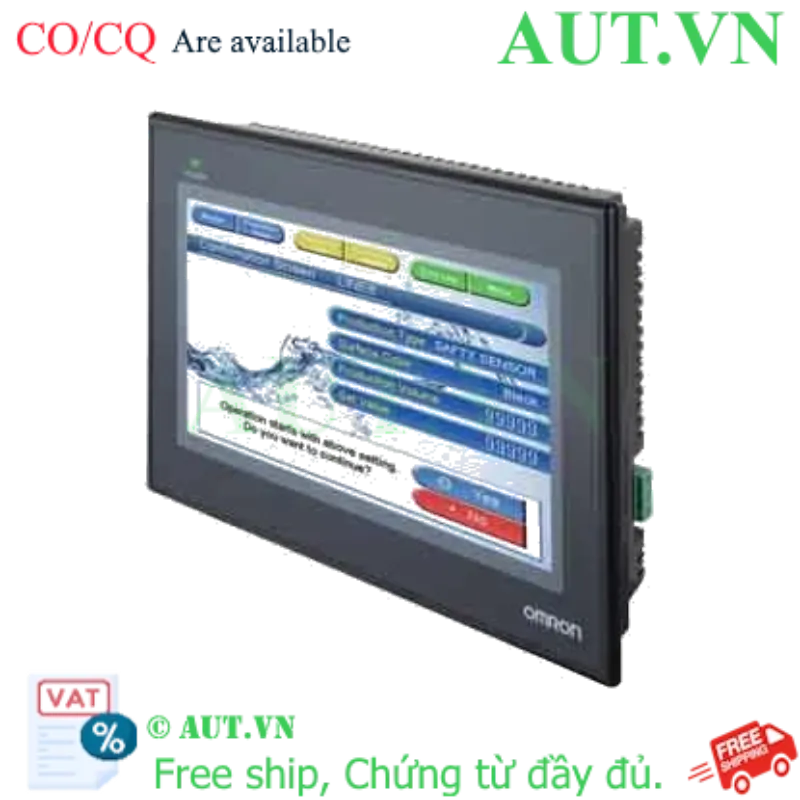

Màn hình HMI Omron NB7W-TW00B-V1 7 Inch: Cảm Ứng TFT, Chuẩn IP65, Kết Nối Đa Năng | AUT VN

Màn hình TFT 7 inch: Độ phân giải 800x480, 65.536 màu, hiển thị sắc nét và trực quan.
Kết nối linh hoạt: Tích hợp RS-232C, RS-422A/485 và USB Slave, tương thích đa dạng PLC.
Độ bền công nghiệp: Tiêu chuẩn IP65 chống bụi và nước, vận hành ổn định trong môi trường khắc nghiệt.
Hiệu suất mạnh mẽ: Bộ nhớ 128MB mượt mà, hỗ trợ phần mềm NB-Designer chuyên sâu.
Thương hiệu Nhật Bản: Omron chính hãng, nguồn 24VDC, độ tin cậy tuyệt đối cho hệ thống tự động hóa.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: NB7W-TW00B-V1

Tải xuống mẫu

Giá cũ: 6.565.050 ₫

Giá bán: 5.252.040 ₫

Số lượng:

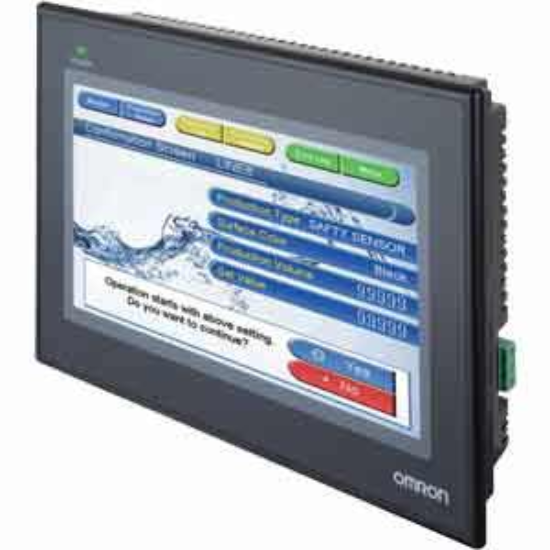

Giới thiệu Màn hình HMI Omron NB7W-TW00B-V1

Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa tương tác giữa người vận hành và hệ thống máy móc là yếu tố then chốt để tăng năng suất. Màn hình HMI Omron NB7W-TW00B-V1 là giải pháp giao diện người - máy (Human Machine Interface) chuyên nghiệp thuộc dòng NB Series của Omron. Với kích thước 7 inch và khả năng hiển thị màu sắc sống động, sản phẩm không chỉ đơn thuần là một màn hình hiển thị mà còn là trung tâm điều khiển, giúp giám sát toàn bộ quy trình sản xuất một cách trực quan và chính xác nhất. Sản phẩm hiện được phân phối chính hãng tại AUT VN với cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của HMI Omron NB7W-TW00B-V1

Hiển thị chuẩn High-Definition: Tấm nền LCD màu TFT với 65.536 màu và độ phân giải 800x480, giúp các biểu đồ, thông số và cảnh báo hiển thị rõ ràng, giảm thiểu sai sót trong vận hành.
Khả năng kết nối toàn diện: Tích hợp sẵn các cổng RS-232C, RS-422A/485 và USB Slave, cho phép thiết bị kết nối dễ dàng với hầu hết các dòng PLC hiện nay trên thị trường.
Thiết kế siêu bền bỉ: Đạt tiêu chuẩn IP65, thiết bị có khả năng chống bụi tuyệt đối và chống tia nước, đảm bảo hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt.
Quản lý dữ liệu thông minh: Bộ nhớ trong 128MB cùng hỗ trợ USB giúp việc sao lưu dữ liệu, cập nhật firmware hoặc chuyển đổi project trở nên nhanh chóng và đơn giản.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NB7W-TW00B-V1
Loại màn hình	LCD màu TFT (Cảm ứng điện trở - Resistive)
Kích thước hiển thị	7 inch
Độ phân giải	800 × 480 dots
Số màu hiển thị	65.536 màu
Điện áp nguồn	24VDC
Bộ nhớ trong	128MB
Cổng giao tiếp	2 x DB9 female (RS-232C, RS-422A/485), 1 x USB-B (Slave)
Tiêu chuẩn bảo vệ	IP65
Kích thước cắt tủ (Cut-out)	191mm (Rộng) x 137mm (Cao)
Nhiệt độ vận hành	0...50°C
Chứng nhận	CE, cULus, KC

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư HMI Omron NB7W-TW00B-V1

Nâng cao hiệu suất vận hành: Giao diện trực quan giúp người vận hành dễ dàng kiểm soát quy trình, giảm thời gian phản ứng với sự cố và hạn chế sai sót con người.
Tối ưu chi phí đầu tư: Khả năng tương thích đa nền tảng với nhiều hãng PLC giúp doanh nghiệp linh hoạt trong việc nâng cấp hệ thống mà không cần thay thế toàn bộ thiết bị.
Độ tin cậy tuyệt đối: Thương hiệu Omron Nhật Bản đảm bảo sản phẩm có tuổi thọ cao, vận hành bền bỉ 24/7 trong môi trường công nghiệp nặng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Thiết kế giao diện: Sử dụng phần mềm NB-Designer để vẽ giao diện, thiết lập các biến và liên kết địa chỉ với PLC.
Cài đặt vật lý: Khoét lỗ trên mặt tủ điện theo kích thước tiêu chuẩn 191x137mm, sau đó lắp đặt HMI và cố định bằng ngàm kẹp.
Kết nối điện: Đấu nối nguồn 24VDC và cấu hình dây tín hiệu RS-232/485 vào các cổng DB9 tương ứng.
Truyền tải dữ liệu: Sử dụng cáp lập trình kết nối máy tính với HMI để nạp project đã thiết kế.
Kiểm tra vận hành: Chạy thử nghiệm các nút nhấn, biểu đồ và kiểm tra kết nối dữ liệu thực tế từ PLC.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống tự động hóa hoạt động đồng bộ và hiệu quả, HMI Omron NB7W-TW00B-V1 thường được kết hợp cùng:

PLC Omron: Các dòng CP1H, CP1L, CJ2M, NX series để điều khiển logic trung tâm.
Cáp lập trình/kết nối: XW2Z-500T, XW2Z-200T hoặc cáp chuyển đổi RS-232.
Thiết bị lưu trữ: USB Memory Omron FZ-MEM2G hoặc FZ-MEM16G để backup dữ liệu.
Phần mềm cấu hình: NB-Designer (Công cụ lập trình chuyên dụng cho dòng NB).

Ứng dụng thực tế của sản phẩm (Application)

HMI Omron NB7W-TW00B-V1 được tin dùng trong nhiều lĩnh vực sản xuất:

Ngành Thực phẩm & Đồ uống: Điều khiển hệ thống chiết rót, đóng gói, giám sát nhiệt độ lò sấy.
Ngành Điện tử & Bán dẫn: Điều khiển máy SMT, cánh tay robot lắp ráp linh kiện chính xác.
Ngành Dệt may & Bao bì: Quản lý máy cắt vải tự động, máy cuộn màng nhựa.
Hệ thống xử lý nước thải: Giám sát lưu lượng, áp suất và điều khiển van tự động.

Câu hỏi thường gặp (FAQ)

1. Màn hình HMI Omron NB7W-TW00B-V1 có kết nối được với PLC hãng khác (Siemens, Mitsubishi...) không?: Có. Nhờ hỗ trợ các giao thức truyền thông chuẩn như RS-232C và RS-485, bạn có thể kết nối với nhiều hãng PLC khác nhau thông qua việc cấu hình đúng giao thức truyền thông trong NB-Designer.
2. Cảm ứng của màn hình là loại gì? Có dùng được khi đeo găng tay không?: Sản phẩm sử dụng cảm ứng điện trở (Resistive). Đặc điểm của loại này là cho phép thao tác chính xác ngay cả khi người vận hành đeo găng tay bảo hộ công nghiệp.
3. Chuẩn IP65 có ý nghĩa gì trong môi trường nhà máy?: IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống được tia nước bắn từ mọi hướng, giúp màn hình bền bỉ trong môi trường có bụi bẩn hoặc thường xuyên lau chùi bằng khăn ẩm.
4. Tôi có thể tải chương trình cho HMI qua USB không?: Có, cổng USB Slave cho phép bạn nạp project hoặc cập nhật firmware một cách nhanh chóng mà không cần cáp lập trình chuyên dụng phức tạp.
5. Độ phân giải 800x480 có đủ cho các giao diện phức tạp không?: Với kích thước 7 inch, độ phân giải này mang lại mật độ điểm ảnh cao, đủ để hiển thị nhiều nút nhấn, biểu đồ và thông số cùng lúc mà vẫn đảm bảo độ sắc nét cao.
6. Phần mềm NB-Designer có miễn phí không và tải ở đâu?: Phần mềm NB-Designer được cung cấp bởi Omron. Để nhận bản cài đặt chuẩn và hướng dẫn sử dụng chi tiết, quý khách vui lòng liên hệ đội ngũ kỹ thuật tại AUT VN.
7. Kích thước lỗ khoét mặt tủ chính xác là bao nhiêu?: Kích thước khoét lỗ chuẩn để lắp đặt HMI Omron NB7W-TW00B-V1 là Rộng 191mm x Cao 137mm.
8. Nguồn cấp 24VDC là bắt buộc hay có thể dùng 220VAC?: Thiết bị sử dụng nguồn 24VDC. Nếu hệ thống của bạn chỉ có nguồn 220VAC, bạn bắt buộc phải sử dụng thêm bộ nguồn chuyển đổi (Power Supply) từ 220VAC sang 24VDC.
9. HMI này có hỗ trợ đa ngôn ngữ không?: Có, phần mềm NB-Designer hỗ trợ tạo giao diện đa ngôn ngữ, giúp vận hành dễ dàng cho các nhà máy có nhân sự nước ngoài làm việc.
10. Chính sách bảo hành tại AUT VN cho sản phẩm này như thế nào?: Tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng. Chúng tôi cam kết hỗ trợ kỹ thuật trọn đời và tư vấn giải pháp tối ưu cho khách hàng.
11. Tôi có thể nâng cấp firmware cho NB7W-TW00B-V1 không?: Hoàn toàn có thể. Bạn có thể thực hiện cập nhật firmware thông qua phần mềm NB-Designer hoặc qua cổng USB để tối ưu hóa hiệu suất và vá các lỗi vận hành.
12. Thời gian đáp ứng (Response time) của màn hình có nhanh không?: Với vi xử lý tối ưu và bộ nhớ 128MB, thời gian phản hồi thao tác chạm là gần như tức thời, đảm bảo tính kịp thời tuyệt đối trong điều khiển công nghiệp.
