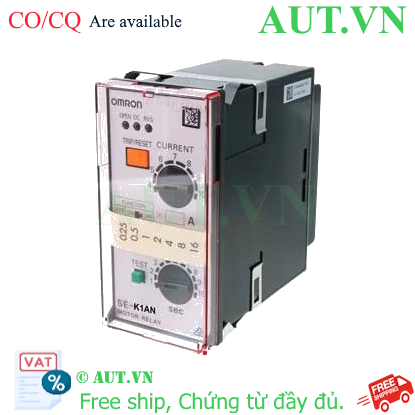

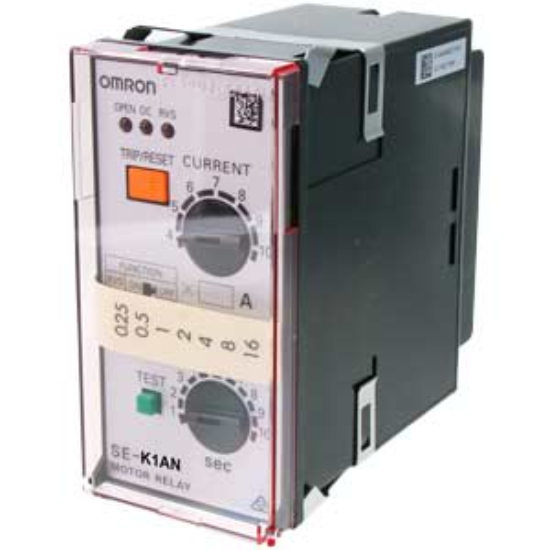

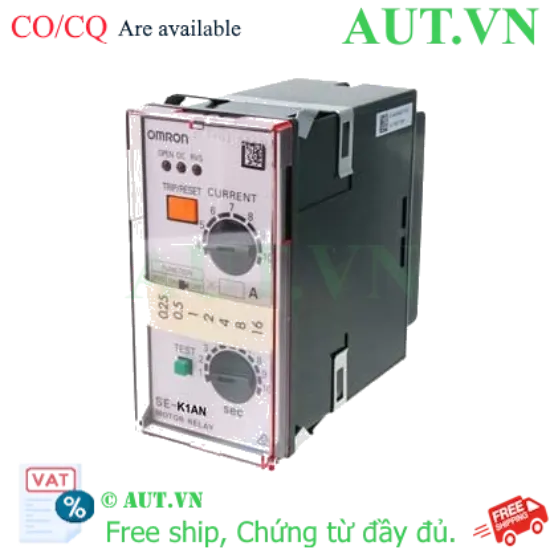

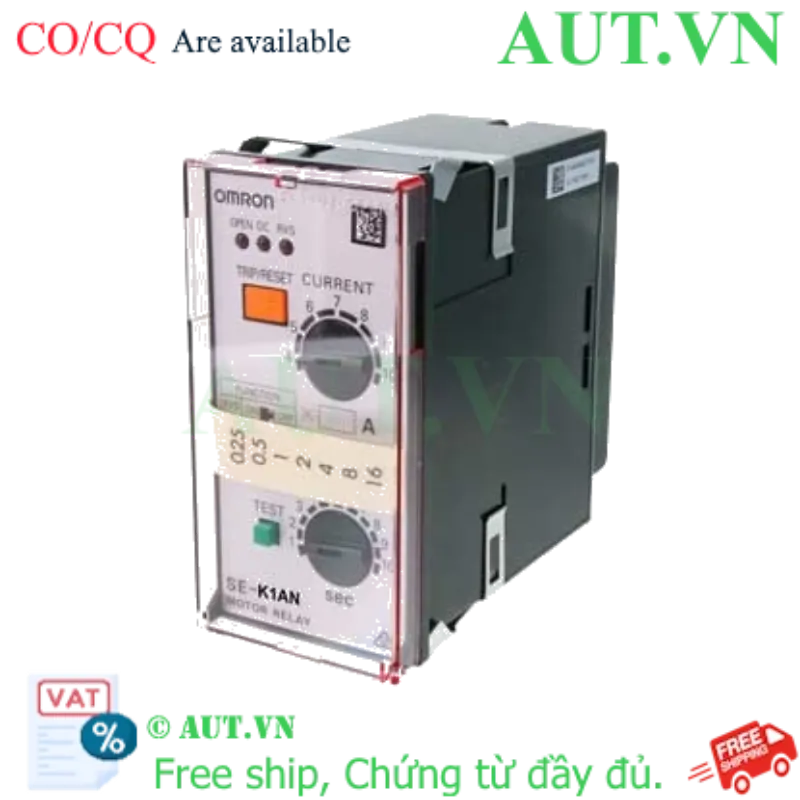

Giới Thiệu Rơ Le Bảo Vệ Động Cơ Omron SE-K1AN
Rơ le bảo vệ động cơ Omron SE-K1AN là giải pháp an ninh điện công nghiệp cao cấp, được thiết kế chuyên biệt để giám sát và bảo vệ các hệ thống motor 3 pha. Trong môi trường sản xuất, các sự cố như mất pha, lệch pha hoặc quá tải thường xảy ra bất ngờ. Nếu không có thiết bị bảo vệ chuyên dụng, động cơ sẽ nhanh chóng bị quá nhiệt, cháy cuộn dây, dẫn đến thiệt hại lớn về chi phí sửa chữa và đình trệ sản xuất. Omron SE-K1AN loại bỏ hoàn toàn rủi ro này, đảm bảo dây chuyền vận hành liên tục và an toàn tuyệt đối.
Lưu ý kỹ thuật: Nhiều khách hàng thường tìm kiếm thiết bị này với từ khóa "CB chống giật Omron SE-K1AN". Tuy nhiên, về chuyên môn, đây là Rơ le bảo vệ động cơ. Nó cung cấp khả năng giám sát dòng điện và pha chuyên sâu hơn nhiều so với các dòng CB (Aptomat) thông thường.
Điểm Nổi Bật Của Thiết Bị Bảo Vệ Pha Omron SE-K1AN
- Tích hợp đa năng: Một thiết bị duy nhất xử lý đồng thời 3 lỗi nghiêm trọng nhất của motor: Quá dòng (Overcurrent), Mất pha (Phase Loss) và Đảo pha (Phase Sequence).
- Độ chính xác tuyệt đối: Khả năng tùy chỉnh dòng khởi điểm từ 0.5A, cho phép bảo vệ nhạy bén cho nhiều loại motor từ mini đến trung bình.
- Hệ thống cảnh báo trực quan: Đèn LED hiển thị trạng thái vận hành giúp kỹ thuật viên chẩn đoán lỗi trong vài giây, giảm thiểu thời gian dừng máy (Down-time).
- Cơ chế Tự động khôi phục (Auto Reset): Tự động đưa hệ thống trở lại trạng thái làm việc ngay khi nguồn điện ổn định, tối ưu hóa cho các quy trình vận hành tự động hóa hoàn toàn.
Bảng Thông Số Kỹ Thuật Chi Tiết Omron SE-K1AN
| Thông Số Kỹ Thuật |
Chi Tiết Mô Tả |
| Model | SE-K1AN |
| Thương hiệu | Omron (Nhật Bản) |
| Chức năng bảo vệ | Quá dòng, Mất pha, Thứ tự pha (Đảo pha) |
| Điện áp điều khiển | 100VAC, 110VAC, 120VAC (50/60Hz) |
| Ngưỡng cài đặt dòng thấp | 0.5A AC |
| Cấu hình tiếp điểm | SPDT (1 NO / 1 NC) |
| Khả năng đóng cắt tiếp điểm | 3A tại 240VAC (Tải thuần trở) |
| Kiểu lắp đặt | Lắp phẳng trên mặt tủ điện (Panel Mount) |
| Kích thước khoét lỗ | W45 x H92 mm |
| Kích thước tổng thể | 48 x 96 x 104.5 mm (W x H x D) |
| Phương pháp Reset | Tự động khôi phục (Automatic Reset) |
Nguồn tham khảo: Omron Global Official
Lợi Ích Khi Đầu Tư Rơ Le Omron SE-K1AN Cho Hệ Thống Điện
- Triệt tiêu rủi ro cháy nổ: Bảo vệ động cơ khỏi tình trạng quá nhiệt do mất pha, ngăn chặn nguy cơ hỏa hoạn cho tủ điện công nghiệp.
- Kéo dài tuổi thọ thiết bị: Tránh việc motor vận hành sai chiều (do đảo pha) hoặc chạy quá tải, giúp giảm hao mòn cơ khí và điện từ.
- Tối ưu hóa chi phí vận hành: Loại bỏ chi phí quấn lại motor hoặc thay mới thiết bị đắt tiền do sự cố điện.
- Đảm bảo tiến độ sản xuất: Phát hiện lỗi nhanh chóng giúp khắc phục sự cố kịp thời, tránh ngưng trệ toàn bộ dây chuyền sản xuất.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How To)
Để rơ le Omron SE-K1AN hoạt động chính xác, quý khách vui lòng thực hiện theo các bước kỹ thuật sau:
- Bước 1: An toàn điện: Ngắt toàn bộ nguồn điện tổng của hệ thống trước khi thao tác để đảm bảo an toàn tuyệt đối.
- Bước 2: Lắp đặt vật lý: Khoét lỗ mặt tủ điện kích thước 45x92mm và cố định thiết bị bằng vít đi kèm theo máy.
- Bước 3: Cấp nguồn điều khiển: Đấu nối nguồn 100-120VAC vào các chân cấp nguồn theo sơ đồ mạch của hãng.
- Bước 4: Kết nối biến dòng: Đấu nối ngõ vào dòng của SE-K1AN với bộ chuyển đổi dòng điện (như SET-3A hoặc SET-3B). Lưu ý: Đây là bước bắt buộc, thiết bị không thể hoạt động nếu thiếu biến dòng.
- Bước 5: Đấu nối ngõ ra: Kết nối tiếp điểm SPDT vào cuộn hút của Contactor để thực hiện lệnh ngắt tải khi có sự cố.
- Bước 6: Cài đặt và vận hành: Xoay núm điều chỉnh dòng điện phù hợp với định mức motor, cấp điện và kiểm tra trạng thái đèn báo.
Sản Phẩm Sử Dụng Chung Đồng Bộ (isRelatedTo)
Để đạt hiệu quả bảo vệ tối đa, SE-K1AN cần được phối hợp cùng các phụ kiện chính hãng Omron:
- Bộ chuyển đổi dòng điện (Current Converter): Omron SET-3A, SET-3B (Bắt buộc để đo dòng điện motor).
- Máy biến áp chuyển nguồn: Omron SE-PT400 (Sử dụng khi nguồn cấp là 220V).
- Đế gá lắp tủ: Omron SE-F7AD.
- Thiết bị ngắt mạch: Khởi động từ (Contactor) và MCCB từ các hãng uy tín như Schneider, LS, Mitsubishi.
Ứng Dụng Thực Tế (Application)
Rơ le Omron SE-K1AN là lựa chọn hàng đầu cho các hệ thống yêu cầu độ tin cậy cao:
- Hệ thống cấp thoát nước: Máy bơm nước công nghiệp, bơm PCCC tòa nhà, chung cư, trạm bơm cấp nước.
- Hệ thống làm lạnh: Máy nén khí, hệ thống điều hòa trung tâm (Chiller), kho lạnh bảo quản thực phẩm.
- Sản xuất công nghiệp: Băng tải, máy nghiền, máy trộn trong nhà máy xi măng, thép, chế biến thực phẩm.
- Hệ thống thông gió: Quạt hút bụi, quạt ly tâm công suất lớn vận hành 24/7 trong các nhà xưởng.
Câu Hỏi Thường Gặp (FAQ)
Q1: Omron SE-K1AN có phải là CB chống giật không?
A1: Không. Đây là rơ le bảo vệ động cơ chuyên dụng chống quá dòng, mất pha và đảo pha. Nó bảo vệ máy móc khỏi hỏng hóc điện, không phải thiết bị chống giật cho con người.
Q2: Tại sao tôi không thể sử dụng SE-K1AN đơn lẻ?
A2: Vì SE-K1AN cần một bộ chuyển đổi dòng điện (SET-3A/SET-3B) để nhận tín hiệu dòng điện thực tế từ motor, từ đó mới đưa ra lệnh bảo vệ.
Q3: Nguồn điện 220V có dùng được trực tiếp cho SE-K1AN không?
A3: Không. Model SE-K1AN hỗ trợ nguồn 100-120VAC. Để dùng nguồn 220V, bạn bắt buộc phải sử dụng thêm máy biến áp hạ áp SE-PT400.
Q4: Thiết bị bảo vệ đảo pha hoạt động như thế nào?
A4: Khi thứ tự pha bị sai (làm motor quay ngược), rơ le sẽ phát hiện ngay lập tức và ngắt tiếp điểm, ngăn không cho motor khởi động để tránh hỏng hóc cơ cấu truyền động.
Q5: Thời gian phản hồi của rơ le Omron SE-K1AN là bao lâu?
A5: Thiết bị có tốc độ phản hồi cực nhanh (tính bằng miligiây), đảm bảo ngắt điện trước khi cuộn dây motor kịp quá nhiệt.
Q6: Tính năng Auto Reset hoạt động ra sao?
A6: Khi sự cố điện (ví dụ mất pha) được khắc phục và nguồn điện ổn định trở lại, rơ le sẽ tự động chuyển về trạng thái bình thường mà không cần nhấn nút reset thủ công.
Q7: Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
A7: Có. AUT VN cung cấp dịch vụ tư vấn sơ đồ đấu nối và hướng dẫn cài đặt miễn phí cho mọi khách hàng mua sản phẩm.
Q8: Làm sao để phân biệt hàng chính hãng Omron?
A8: Hàng chính hãng tại AUT VN luôn đi kèm CO/CQ (Chứng nhận xuất xứ và chất lượng) và tem bảo hành chính hãng từ nhà phân phối.
Q9: Tiếp điểm SPDT của SE-K1AN chịu tải tối đa bao nhiêu?
A9: Tiếp điểm chịu tải thuần trở lên đến 3A tại điện áp 240VAC.
Q10: Sản phẩm này bảo hành bao lâu?
A10: Bảo hành chính hãng 12 tháng cho mọi lỗi từ nhà sản xuất.
Q11: SE-K1AN có bảo vệ được motor 1 pha không?
A11: Không, sản phẩm này được thiết kế chuyên dụng cho động cơ 3 pha.
Q12: Có thể thay thế SE-K1AN bằng rơ le nhiệt thông thường không?
A12: Có thể, nhưng rơ le nhiệt chỉ bảo vệ quá dòng, không bảo vệ được mất pha và đảo pha như SE-K1AN, do đó mức độ an toàn thấp hơn.
Cam Kết Chất Lượng Từ AUT VN
AUT VN là đối tác tin cậy cung cấp thiết bị tự động hóa hàng đầu tại Việt Nam:
1. Cam kết 100% hàng chính hãng Omron Nhật Bản.
2. Cung cấp đầy đủ hóa đơn VAT, chứng chỉ CO/CQ cho doanh nghiệp.
3. Giá thành cạnh tranh, chính sách bảo hành minh bạch, nhanh chóng.
4. Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.
