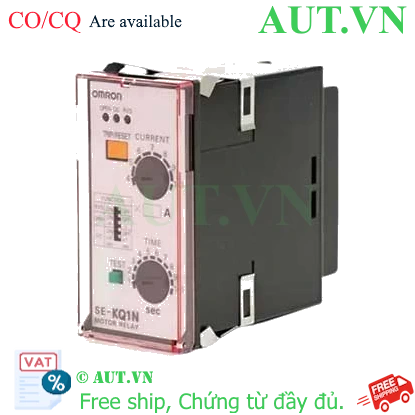

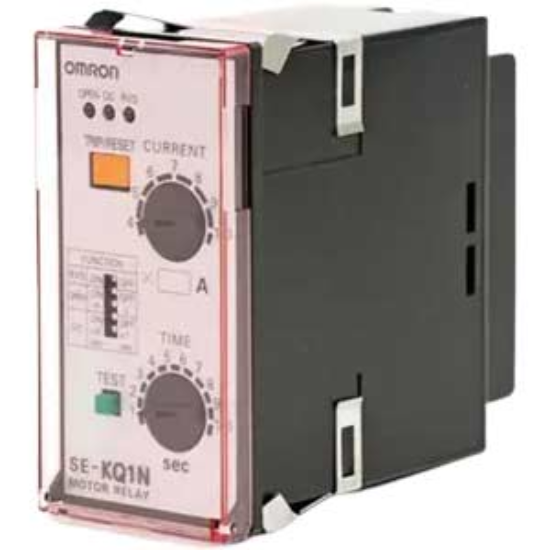

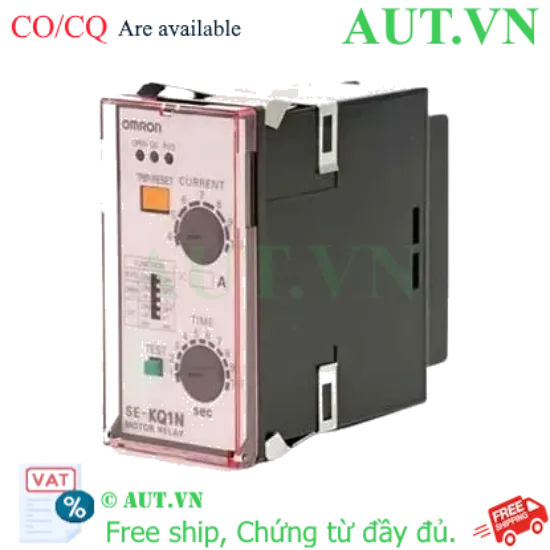

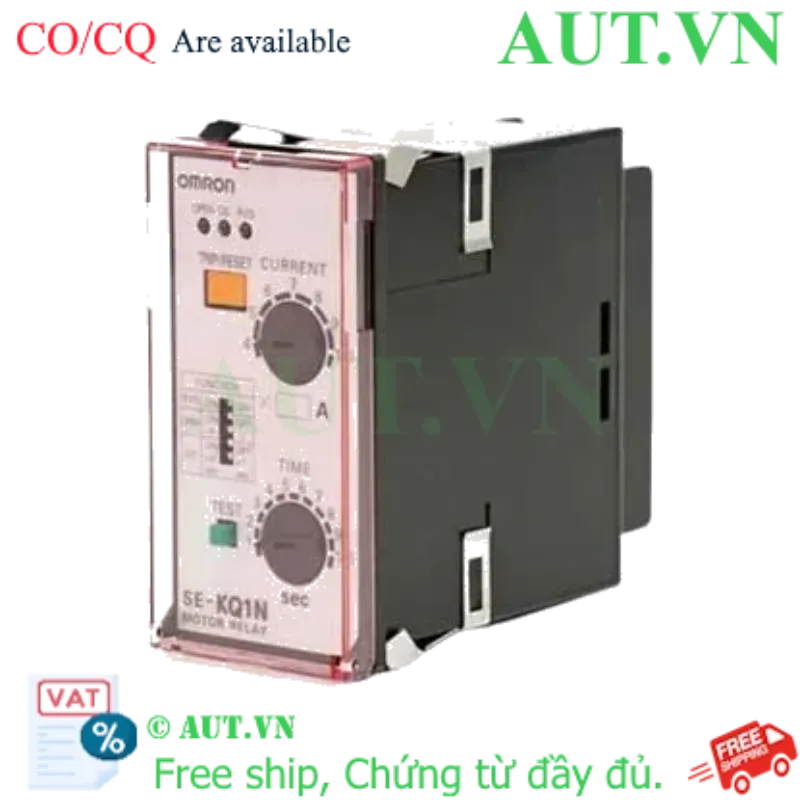

Rơ le bảo vệ pha Omron SE-KQ1N (100-120VAC): Chống mất pha, đảo pha & quá dòng cực nhạy

Bảo vệ 3 trong 1 toàn diện: Tích hợp ngăn chặn tức thời các lỗi mất pha, đảo thứ tự pha và quá dòng điện nguy hiểm.
Điện áp chuẩn Nhật/Mỹ: Hoạt động tối ưu và ổn định trong dải điện áp 100V, 110V và 120VAC.
Độ nhạy cực cao: Khả năng cài đặt ngưỡng dòng điện thấp từ 0.5AAC, bảo vệ an toàn tuyệt đối cho các động cơ nhỏ và nhạy cảm.
Thiết kế Panel Mount chuyên dụng: Kích thước chuẩn giúp lắp đặt gọn gàng, thẩm mỹ trên mặt tủ điện công nghiệp.
Hàng chính hãng Omron: Đảm bảo độ bền bỉ và độ chính xác chuẩn Nhật Bản, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: SE-KQ1N

Tải xuống mẫu

Giá cũ: 3.912.300 ₫

Giá bán: 3.129.840 ₫

Số lượng:

Giới thiệu Rơ le bảo vệ pha Omron SE-KQ1N

Trong vận hành hệ thống điện công nghiệp, các sự cố như mất pha, đảo pha hoặc quá dòng là những "sát thủ thầm lặng" gây cháy nổ và hư hỏng động cơ nghiêm trọng. Rơ le bảo vệ pha Omron SE-KQ1N được thiết kế như một người gác cổng thông minh, giúp giám sát liên tục các thông số điện năng của hệ thống. Với khả năng phát hiện sai lệch dòng điện và thứ tự pha tức thời, thiết bị giúp ngăn chặn mọi rủi ro trước khi chúng gây thiệt hại về tài sản và thời gian dừng máy. Đây là giải pháp bảo vệ tối ưu cho các hệ thống sử dụng điện áp chuẩn Nhật/Mỹ, được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của sản phẩm

Tích hợp đa năng: Kết hợp 3 chức năng bảo vệ (Mất pha, Đảo pha, Quá dòng) trong một thiết bị duy nhất, giúp tiết kiệm không gian tủ điện và tối ưu chi phí đầu tư.
Độ chính xác tuyệt đối: Khả năng cài đặt ngưỡng dòng cực thấp (từ 0.5AAC) giúp bảo vệ các thiết bị nhạy cảm mà các dòng rơ le thông thường không đáp ứng được.
Giám sát thời gian thực: Hệ thống đèn LED hiển thị trạng thái vận hành và cảnh báo lỗi trực quan, giúp kỹ thuật viên xử lý sự cố nhanh chóng và chính xác.
Tiêu chuẩn công nghiệp Nhật Bản: Sản xuất bởi Omron, đảm bảo khả năng vận hành ổn định, bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông tin
Model	SE-KQ1N
Thương hiệu	Omron (Nhật Bản)
Loại thiết bị	Rơ le giám sát pha và dòng điện (Phase & Current Monitoring Relay)
Chức năng bảo vệ	Quá dòng, Mất pha, Đảo thứ tự pha
Điện áp định mức	100VAC, 110VAC, 120VAC
Tần số hoạt động	50Hz, 60Hz
Cấu hình tiếp điểm	SPDT (1 cực 2 vị trí)
Ngưỡng dòng cài đặt thấp nhất	0.5 AAC
Khả năng đóng cắt	3A tại 240VAC (Tải thuần trở)
Cài đặt bất đối xứng pha	115% điện áp đầu vào
Kiểu lắp đặt	Lắp mặt bảng (Panel Mount)
Kích thước khoét lỗ	W45 x H92 mm
Kích thước tổng thể	48 x 96 x 104.5 mm
Phương thức kết nối	Đầu cốt vít (Screw terminals)

Nguồn tham khảo: Omron Global Official Website

Lợi ích khi sử dụng Omron SE-KQ1N

Tiết kiệm chi phí vận hành: Ngăn ngừa hư hỏng động cơ 3 pha, tránh các chi phí sửa chữa hoặc thay mới motor đắt đỏ.
Giảm thiểu downtime: Phát hiện lỗi tức thì giúp đội ngũ kỹ thuật xử lý nhanh, đảm bảo dây chuyền sản xuất hoạt động liên tục.
An tâm tuyệt đối: Loại bỏ rủi ro cháy nổ do sự cố điện, bảo vệ an toàn cho con người và hệ thống máy móc.
Hỗ trợ chuyên nghiệp: Khi mua tại AUT VN, khách hàng được tư vấn kỹ thuật chính xác và chế độ bảo hành uy tín.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn cấp: Đảm bảo nguồn điện nằm trong dải 100-120VAC. Lưu ý: Không dùng cho điện 220V để tránh cháy thiết bị.
Bước 2: Lắp đặt vật lý: Khoét lỗ mặt tủ điện theo kích thước 45x92mm và cố định rơ le bằng vít.
Bước 3: Đấu nối dây: Kết nối dây nguồn và dây tín hiệu theo sơ đồ chân (Wiring Diagram) được in trên thân máy.
Bước 4: Kết nối biến dòng (CT): Lắp đặt biến dòng Omron chuyên dụng để rơ le có thể giám sát dòng điện chính xác.
Bước 5: Cài đặt & Vận hành: Điều chỉnh ngưỡng dòng điện bảo vệ, cấp nguồn và kiểm tra đèn LED trạng thái để đảm bảo hệ thống sẵn sàng.

Sản phẩm sử dụng chung và tương thích

Để đạt hiệu quả bảo vệ tối ưu, Omron SE-KQ1N nên được kết hợp cùng:

Biến áp 3 pha SE-PT400: Đảm bảo ổn định điện áp đầu vào.
Bộ chuyển đổi Adapter SE-F7AD: Tối ưu hóa kết nối tín hiệu.
Bộ chuyển đổi dòng điện (Current converters): Các dòng Set-3A, Set-3B để đo lường dòng điện chính xác.

Ứng dụng thực tế của sản phẩm

Thiết bị là lựa chọn hàng đầu cho các ứng dụng:

Nhà máy tự động hóa: Bảo vệ motor truyền động, băng tải trong dây chuyền sản xuất.
Hệ thống HVAC: Bảo vệ máy nén lạnh, quạt công nghiệp trong điều hòa trung tâm.
Máy bơm công nghiệp: Chống cháy bơm khi xảy ra sự cố mất pha hoặc đảo pha gây quay ngược.
Thiết bị nhập khẩu Nhật/Mỹ: Tương thích hoàn hảo với máy móc chạy điện 100-120V.

FAQ - Giải đáp thắc mắc thường gặp

1. Rơ le SE-KQ1N có ngăn được động cơ quay ngược không?
Có. Chức năng chống đảo pha sẽ phát hiện sai thứ tự pha và ngắt mạch ngay lập tức, ngăn động cơ quay ngược gây hỏng cơ cấu cơ khí.

2. Tôi có thể dùng SE-KQ1N cho điện 220V tại Việt Nam không?
Không. Model này chỉ dùng cho 100-120VAC. Nếu dùng cho 220V sẽ gây cháy thiết bị. Vui lòng liên hệ AUT VN để chọn model phù hợp.

3. Làm sao để phân biệt các loại lỗi qua đèn LED?
Mỗi đèn LED trên mặt máy đại diện cho một trạng thái (Nguồn, Mất pha, Quá dòng). Bạn có thể đối chiếu với bảng mã lỗi trong catalogue đi kèm.

4. Thiết bị có tự động reset sau sự cố không?
Tùy vào cách đấu nối mạch điều khiển của bạn (tự động hoặc nhấn nút reset), rơ le sẽ cho phép tái khởi động sau khi sự cố điện được khắc phục.

5. Tại sao phải dùng thêm biến dòng (CT)?
Vì SE-KQ1N giám sát dòng điện thông qua tín hiệu từ CT. Không có CT, chức năng bảo vệ quá dòng sẽ không hoạt động chính xác.

6. Thời gian phản ứng của rơ le là bao lâu?
Thiết bị có tốc độ phản ứng cực nhanh (tính bằng mili giây), giúp ngắt điện gần như tức thời khi phát hiện lỗi nghiêm trọng.

7. Lắp đặt Panel Mount có khó không?
Rất đơn giản, chỉ cần khoét lỗ vuông 45x92mm và bắt vít cố định, phù hợp cho mọi loại tủ điện công nghiệp.

8. Sản phẩm mua tại AUT VN có giấy tờ gì đi kèm?
Chúng tôi cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) để đảm bảo hàng chính hãng 100%.

9. Dòng cài đặt 0.5AAC có ý nghĩa gì?
Điều này cho phép bảo vệ cả những động cơ rất nhỏ, nơi mà các rơ le bảo vệ thông thường không thể cảm nhận được sự thay đổi dòng điện.

10. Chính sách bảo hành của AUT VN cho sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. AUT VN hỗ trợ kỹ thuật xuyên suốt quá trình vận hành.
