Omron SE-KQ1AN có chức năng chống giật không?

Không. Đây là rơ le bảo vệ pha và dòng điện cho động cơ. Nó không có chức năng chống rò điện cho người như các dòng RCCB/RCBO dân dụng.

Tại sao phải dùng kèm bộ biến dòng (CT)?

Vì SE-KQ1AN là thiết bị đo lường chính xác, nó không chịu được dòng tải trực tiếp lớn. CT giúp hạ dòng điện tải xuống mức an toàn để rơ le phân tích.

Thiết bị có tự động chạy lại sau khi lỗi được khắc phục không?

Có. Sản phẩm hỗ trợ chế độ Automatic Reset, giúp hệ thống tự khởi động lại khi nguồn điện đã ổn định trở lại.

Tôi có thể dùng trực tiếp với điện 380V không?

Không. Nguồn cấp định mức của rơ le là 100-120VAC. Bạn cần dùng thêm biến áp hạ áp Omron SE-PT400 nếu dùng nguồn 380V.

Rơ le bảo vệ dòng Omron SE-KQ1AN - Chống Mất Pha, Quá Dòng & Đảo Pha | AUT VN

Bảo vệ 3-trong-1 toàn diện: Ngăn chặn triệt để các sự cố mất pha, đảo pha và quá tải dòng điện cho động cơ 3 pha.
Độ nhạy vượt trội: Dải cài đặt dòng cực thấp (tối thiểu từ 0.5A AC), phù hợp cho cả các motor công suất nhỏ.
Thiết kế chuẩn công nghiệp: Kích thước Panel Mount 48x96mm, hiển thị trạng thái lỗi qua đèn LED trực quan.
Vận hành thông minh: Chế độ tự động Reset (Automatic Reset) giúp hệ thống nhanh chóng khôi phục khi nguồn điện ổn định.
Chính hãng Omron: Sản phẩm nhập khẩu từ Nhật Bản, đảm bảo độ bền và độ chính xác tuyệt đối.

nhà chế tạo: Omron

SKU: SE-KQ1AN

Tải xuống mẫu

Giá cũ: 3.764.250 ₫

Giá bán: 3.011.400 ₫

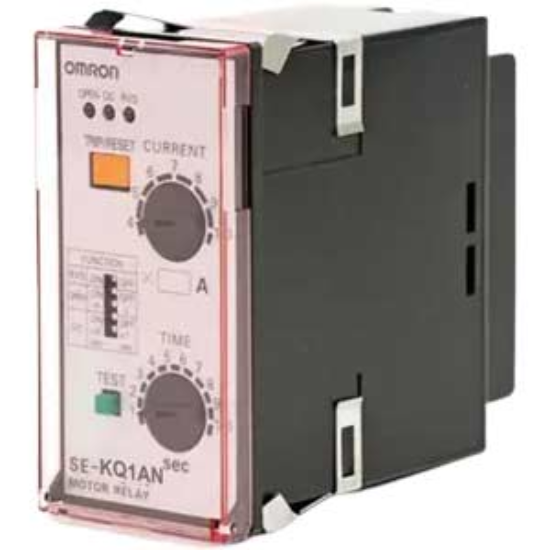

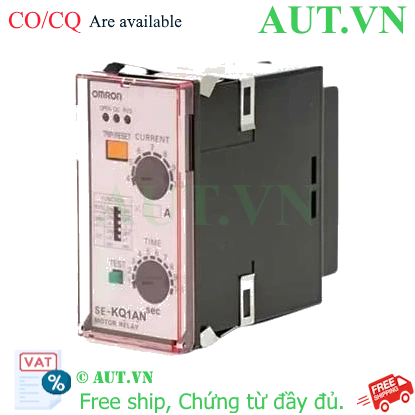

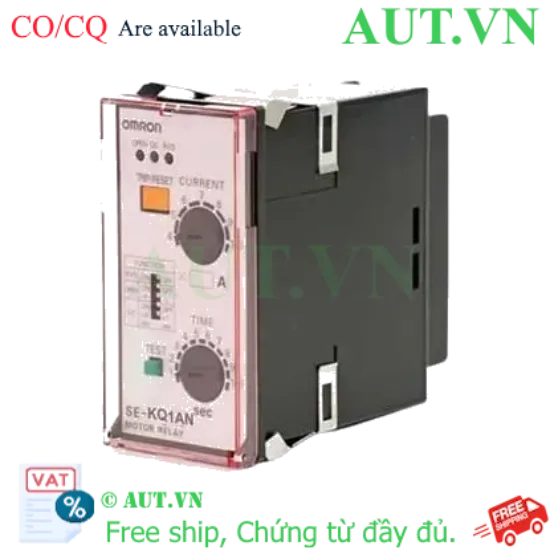

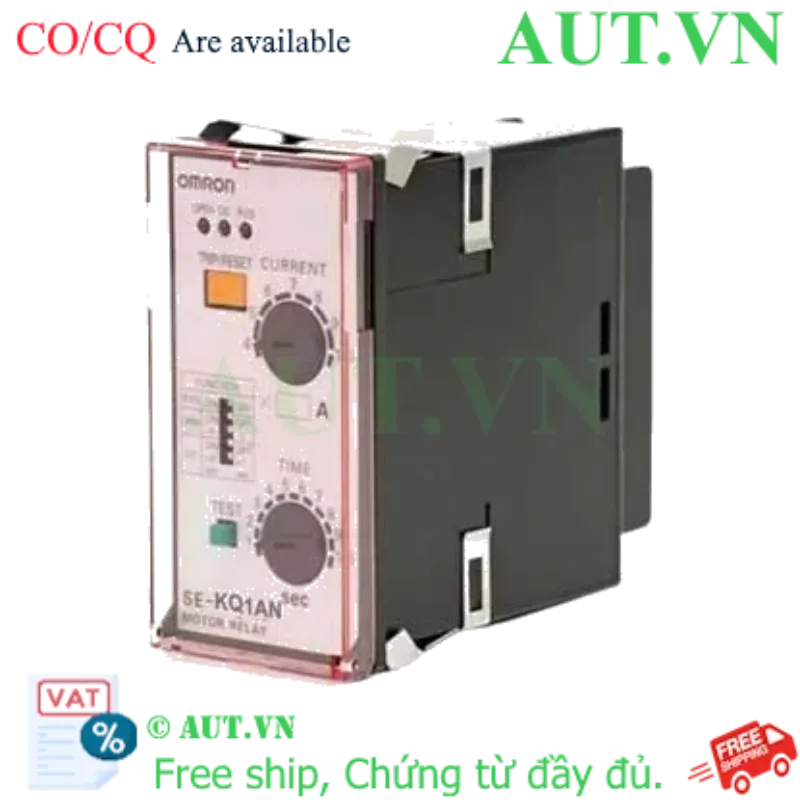

Giới thiệu Rơ le bảo vệ dòng Omron SE-KQ1AN

Trong vận hành hệ thống điện công nghiệp, các sự cố về nguồn như mất pha, đảo pha hoặc quá tải là những nguyên nhân hàng đầu dẫn đến cháy cuộn dây motor, gây đình trệ sản xuất và thiệt hại kinh tế lớn. Rơ le bảo vệ dòng Omron SE-KQ1AN chính là giải pháp "lá chắn" hoàn hảo để bảo vệ động cơ 3 pha của bạn.

Thiết bị này được thiết kế để giám sát liên tục các thông số dòng điện và thứ tự pha, từ đó đưa ra lệnh ngắt hệ thống ngay lập tức khi phát hiện bất thường. Với uy tín từ thương hiệu Omron (Nhật Bản), SE-KQ1AN đảm bảo sự tin cậy cao nhất cho mọi tủ điện điều khiển.

Lưu ý quan trọng từ chuyên gia AUT VN: Nhiều khách hàng thường tìm kiếm với cụm từ "CB chống giật Omron SE-KQ1AN". Tuy nhiên, cần phân biệt rõ: Đây là rơ le bảo vệ pha và dòng điện chuyên dụng cho motor, không phải thiết bị chống rò điện (RCD/RCCB) dùng cho bảo vệ người. Việc sử dụng đúng thiết bị sẽ giúp bạn tối ưu hóa an toàn cho máy móc một cách chuyên nghiệp nhất.

Điểm nổi bật của Omron SE-KQ1AN

Khả năng bảo vệ đa năng: Tích hợp kiểm soát Quá tải (Overcurrent), Mất pha (Phase Loss) và Sai thứ tự pha (Phase Sequence) trong một thiết bị duy nhất.
Chỉ báo lỗi thông minh: Hệ thống đèn LED hiển thị trạng thái lỗi ngay trên mặt tủ, giúp kỹ thuật viên chẩn đoán nhanh mà không cần đo đạc phức tạp.
Tối ưu thời gian dừng máy: Chế độ Automatic Reset cho phép hệ thống tự động hoạt động trở lại sau khi lỗi điện áp được khắc phục, giảm thiểu downtime.
Độ nhạy cực cao: Khả năng giám sát dòng điện từ mức 0.5A AC, mang lại sự bảo vệ chính xác ngay cả với các động cơ nhỏ nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm Omron SE-KQ1AN
Model	SE-KQ1AN
Chức năng bảo vệ	Quá dòng (Overcurrent), Mất pha (Phase Loss), Thứ tự pha/Đảo pha (Phase Sequence)
Điện áp nguồn cấp	100VAC, 110VAC, 120VAC (3 pha)
Dải cài đặt dòng thấp (Min)	0.5A AC
Cấu hình tiếp điểm	SPDT (1 tiếp điểm chuyển đổi)
Khả năng đóng cắt	3A tại 240VAC (Tải thuần trở)
Phương thức Reset	Tự động (Automatic reset)
Tần số hoạt động	50Hz / 60Hz
Độ bất đối xứng pha	115% điện áp đầu vào
Kiểu kết nối	Đầu cos bắt vít (Screw terminals)
Phương thức lắp đặt	Lắp mặt tủ (Panel mounting)
Kích thước lỗ khoét	W45 x H92 mm
Kích thước tổng thể	48 x 96 x 104.5 mm

Nguồn dữ liệu kỹ thuật: Omron Industrial Automation.

Lợi ích khi sử dụng Rơ le Omron SE-KQ1AN

Bảo vệ tài sản: Ngăn ngừa triệt để tình trạng cháy cuộn dây motor do mất pha hoặc quá tải, tiết kiệm hàng chục triệu đồng chi phí sửa chữa.
Nâng cao hiệu suất: Đảm bảo dây chuyền sản xuất hoạt động ổn định, giảm thiểu các sự cố dừng máy đột ngột.
An toàn vận hành: Giúp kỹ thuật viên kiểm soát hệ thống điện một cách trực quan và chính xác hơn.
Độ tin cậy Nhật Bản: Sản phẩm Omron nổi tiếng với độ bền vượt trội trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt và cài đặt (How-To)

Để đảm bảo thiết bị hoạt động chính xác, quý khách vui lòng tuân thủ quy trình sau:

Bước 1 - Chuẩn bị: Ngắt nguồn điện tổng. Sử dụng máy cắt để khoét lỗ mặt tủ điện đúng kích thước 45x92mm.
Bước 2 - Lắp đặt: Đưa rơ le SE-KQ1AN vào lỗ khoét, dùng lẫy cố định để thiết bị áp sát và chắc chắn vào mặt tủ.
Bước 3 - Đấu nối nguồn: Kết nối nguồn cấp 3 pha (100V/110V/120VAC) vào các chân nguồn theo đúng sơ đồ của nhà sản xuất.
Bước 4 - Kết nối biến dòng (CT): Lắp bộ biến dòng (ví dụ: Set-3A hoặc Set-3B) vào dây pha của motor và nối dây tín hiệu về ngõ vào của rơ le.
Bước 5 - Cấu hình: Điều chỉnh chiết áp trên mặt thiết bị để cài đặt ngưỡng dòng bảo vệ phù hợp với định mức motor. Cấp điện và kiểm tra đèn LED.

Sản phẩm kết hợp đồng bộ (isRelatedTo)

Để hệ thống bảo vệ đạt hiệu quả tối ưu, Omron SE-KQ1AN cần được lắp đặt cùng các thiết bị sau:

Bộ biến dòng Omron Set-3A / Set-3B: Thiết bị bắt buộc để chuyển đổi dòng tải về mức rơ le có thể giám sát.
Biến áp nguồn 3 pha Omron SE-PT400: Sử dụng khi nguồn cấp của bạn là 380V nhằm hạ áp xuống mức 100-120VAC cho rơ le.
Khởi động từ (Contactor): Sử dụng tiếp điểm SPDT của rơ le để điều khiển cuộn hút Contactor, giúp ngắt điện motor khi có sự cố.

Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Hệ thống bơm công nghiệp & PCCC: Bảo vệ máy bơm nước khỏi tình trạng cháy motor do mất pha.
Máy nén khí & Hệ thống hút chân không: Đảm bảo an toàn cho động cơ trục vít công suất lớn.
Dây chuyền sản xuất tự động: Bảo vệ motor băng tải, motor kéo trong nhà máy thực phẩm, dệt may.
Tủ điện điều khiển trung tâm (MCC): Tích hợp bảo vệ lớp cuối cho các motor trong hệ thống quản lý tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Omron SE-KQ1AN có chức năng chống giật không?: Không. Đây là rơ le bảo vệ pha và dòng điện cho động cơ. Nó không có chức năng chống rò điện cho người như các dòng RCCB/RCBO dân dụng.
2. Tại sao phải dùng kèm bộ biến dòng (CT)?: Vì SE-KQ1AN là thiết bị đo lường chính xác, nó không chịu được dòng tải trực tiếp lớn. CT giúp hạ dòng điện tải xuống mức an toàn để rơ le phân tích.
3. Thiết bị có tự động chạy lại sau khi lỗi được khắc phục không?: Có. Sản phẩm hỗ trợ chế độ Automatic Reset, giúp hệ thống tự khởi động lại khi nguồn điện đã ổn định trở lại.
4. Tôi có thể dùng trực tiếp với điện 380V không?: Không. Nguồn cấp định mức của rơ le là 100-120VAC. Bạn cần dùng thêm biến áp hạ áp Omron SE-PT400 nếu dùng nguồn 380V.
5. Tiếp điểm SPDT của rơ le dùng để làm gì?: Tiếp điểm này dùng để điều khiển mạch ngắt (thường nối vào cuộn hút của Contactor). Khi có lỗi, tiếp điểm sẽ ngắt mạch điều khiển để ngắt điện motor.
6. Làm thế nào để biết máy đang bị lỗi mất pha hay quá dòng?: Mỗi loại lỗi sẽ có chế độ hiển thị đèn LED riêng biệt trên mặt thiết bị. Bạn có thể kiểm tra theo tài liệu kỹ thuật hoặc liên hệ AUT VN để được hướng dẫn.
7. Dòng cài đặt thấp nhất là bao nhiêu?: Rơ le có độ nhạy rất cao, cho phép cài đặt dòng bảo vệ thấp nhất từ 0.5A AC.
8. Mua hàng tại AUT VN có đảm bảo chính hãng không?: Chắc chắn. AUT VN cam kết cung cấp sản phẩm Omron chính hãng, đầy đủ chứng nhận CO/CQ cho các dự án công nghiệp.
9. AUT VN có hỗ trợ lắp đặt từ xa không?: Có, đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ hướng dẫn đấu nối và cài đặt qua Zalo hoặc Video Call miễn phí.
10. Kích thước lỗ khoét mặt tủ là bao nhiêu?: Kích thước lỗ khoét tiêu chuẩn là 45x92mm để lắp vừa thiết bị.
