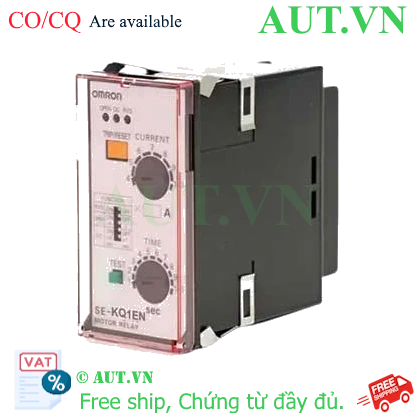

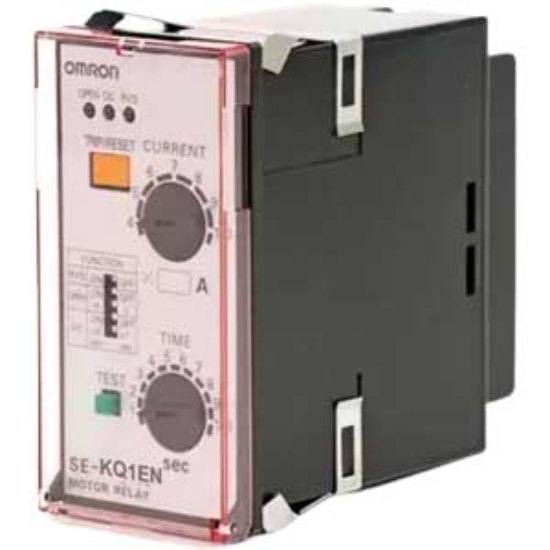

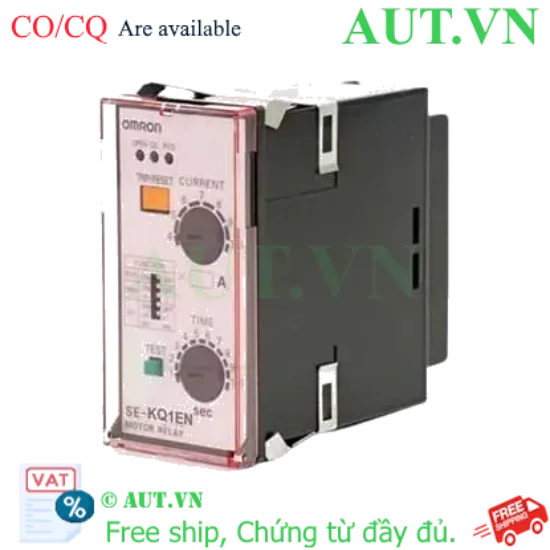

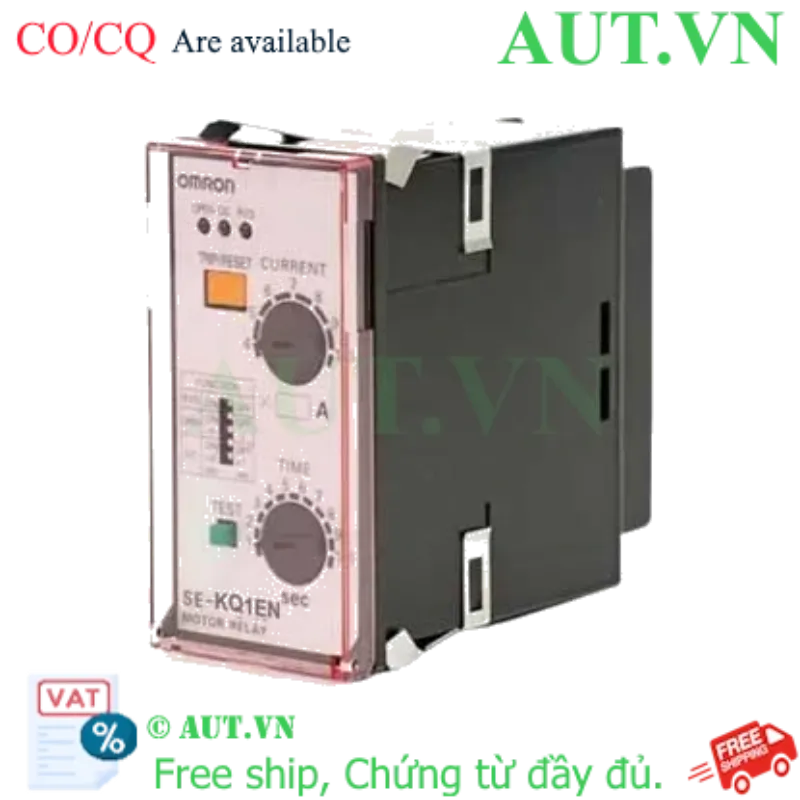

Rơ le Bảo vệ Pha Omron SE-KQ1EN - Chống Mất/Đảo Pha & Quá Dòng (Nhật Bản)

Bảo vệ toàn diện 4 trong 1: Giám sát chính xác tình trạng mất pha, đảo pha (thứ tự pha), quá dòng và mất cân bằng pha.
Công nghệ Omron Nhật Bản: Độ nhạy cực cao, hoạt động bền bỉ và ổn định trong môi trường công nghiệp khắc nghiệt.
An toàn tuyệt đối cho động cơ: Cơ chế ngắt mạch tức thì giúp ngăn ngừa cháy cuộn dây, giảm thiểu downtime và chi phí sửa chữa.
Thiết kế lắp đặt chuyên dụng: Kiểu Panel Mount (45x92mm) tiện lợi, tích hợp đèn LED chỉ báo trạng thái trực quan.

nhà chế tạo: Omron

SKU: SE-KQ1EN

Giá cũ: 3.811.500 ₫

Giá bán: 3.049.200 ₫

Giới thiệu Rơ le bảo vệ pha Omron SE-KQ1EN

Trong vận hành hệ thống điện công nghiệp, các sự cố về nguồn điện 3 pha như mất pha, đảo pha hoặc mất cân bằng pha là "sát thủ" hàng đầu dẫn đến cháy nổ động cơ, gây thiệt hại kinh tế nặng nề. Rơ le bảo vệ pha Omron SE-KQ1EN được xem là thiết bị bảo vệ trọng yếu, liên tục giám sát trạng thái nguồn điện và ngắt mạch tức thì khi phát hiện bất kỳ sai lệch nào. Với tiêu chuẩn kỹ thuật khắt khe từ Omron Nhật Bản, sản phẩm giúp tối ưu hóa độ an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống máy móc tại doanh nghiệp bạn.

Điểm nổi bật của Omron SE-KQ1EN

Giải pháp bảo vệ tích hợp: Tích hợp khả năng chống mất pha, đảo pha, quá dòng và mất cân bằng pha trong một thiết bị duy nhất, giúp tiết kiệm không gian tủ điện.
Độ nhạy và chính xác vượt trội: Sử dụng công nghệ cảm biến dòng điện qua biến dòng (CT), cho phép phát hiện các biến động dòng điện nhỏ nhất trước khi sự cố gây hại xảy ra.
Độ bền tiêu chuẩn công nghiệp: Linh kiện cao cấp chịu nhiệt tốt, khả năng chống nhiễu điện từ (EMI) cực tốt, phù hợp cho các tủ điện nhà xưởng.
Quản lý trạng thái trực quan: Hệ thống đèn LED chỉ báo giúp kỹ thuật viên dễ dàng chẩn đoán nhanh các lỗi: bình thường, mất pha, đảo pha hoặc quá dòng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	SE-KQ1EN
Thương hiệu	Omron (Nhật Bản)
Loại thiết bị	Rơ le giám sát pha và dòng điện (Phase Monitor Relay)
Số pha giám sát	3 Pha
Điện áp điều khiển	100VAC, 110VAC, 120VAC
Tần số vận hành	50Hz / 60Hz
Chức năng bảo vệ	Quá dòng, Mất pha, Đảo pha, Mất cân bằng pha
Kiểu tiếp điểm	SPDT (1 cặp tiếp điểm chuyển đổi)
Dòng cài đặt thấp	0.5AAC
Khả năng đóng cắt	3A tại 240VAC (tải thuần trở)
Kiểu lắp đặt	Gắn mặt bảng điều khiển (Panel Mount)
Kích thước lỗ khoét	W45 x H92 mm
Kích thước tổng thể	48mm x 96mm x 104.5mm
Phương thức Reset	Thủ công (Manual Reset)

Nguồn tham khảo: Omron Global Official Website

Lợi ích khi đầu tư Omron SE-KQ1EN

Triệt tiêu rủi ro cháy nổ: Bảo vệ tuyệt đối cuộn dây động cơ, tránh tổn thất tài sản lớn do sự cố điện đột ngột.
Tối ưu hóa chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) không mong muốn, đảm bảo tiến độ sản xuất.
Kéo dài tuổi thọ máy móc: Đảm bảo các động cơ luôn vận hành trong điều kiện điện năng ổn định và chuẩn xác nhất.
An tâm tuyệt đối với AUT VN: Cam kết sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành uy tín.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị mặt tủ điện, tiến hành khoét lỗ theo kích thước chuẩn W45 x H92mm.
Bước 2: Đưa thiết bị SE-KQ1EN vào lỗ khoét và sử dụng vít cố định để đảm bảo thiết bị chắc chắn.
Bước 3: Đấu nối nguồn cấp (phải đảm bảo dải 100-120VAC) vào các terminal theo sơ đồ đấu nối của hãng.
Bước 4: Lắp đặt Biến dòng (Current Transformer - CT) vào các pha cần giám sát và kết nối tín hiệu về rơ le.
Bước 5: Cấp nguồn và kiểm tra đèn LED trạng thái. Nếu đèn sáng đúng chế độ, thiết bị đã sẵn sàng.
Bước 6: Thực hiện test thử bằng cách giả lập tình trạng mất pha hoặc đảo pha để kiểm tra khả năng ngắt mạch của tiếp điểm SPDT.

Sản phẩm sử dụng chung với Omron SE-KQ1EN

Để hệ thống hoạt động đồng bộ và đạt hiệu quả bảo vệ cao nhất, bạn nên kết hợp với các thiết bị sau:

Biến dòng (Current Transformer - CT): Bắt buộc phải có để cảm biến dòng điện thực tế.
Máy biến áp 3 pha Omron SE-PT400: Hỗ trợ chuyển đổi nguồn 220V về 100-120V để sử dụng an toàn.
Bộ chuyển đổi Adapter Omron SE-F7AD: Tối ưu hóa kết nối hệ thống.
Bộ chuyển đổi dòng điện: Các model Set-3A, Set-3B tùy theo công suất tải.

Ứng dụng thực tế của sản phẩm

Rơ le Omron SE-KQ1EN là giải pháp hàng đầu cho các ứng dụng:

Hệ thống động cơ công nghiệp: Máy nén khí, máy bơm nước công suất lớn, băng tải tự động hóa.
Máy công cụ CNC: Bảo vệ các trục động cơ servo và motor chính trong máy phay, máy tiện.
Tủ điện điều khiển trung tâm: Giám sát nguồn cấp cho toàn bộ dây chuyền sản xuất.
Hệ thống HVAC: Bảo vệ quạt thông gió và hệ thống điều hòa công nghiệp 3 pha.

FAQ - Câu hỏi thường gặp

1. Rơ le Omron SE-KQ1EN có dùng để chống giật cho người không?
Trả lời: Không. Đây là thiết bị bảo vệ pha và dòng điện chuyên dụng cho máy móc/động cơ. Để bảo vệ an toàn cho người, bạn cần sử dụng ELCB hoặc RCCB.

2. Tại sao tôi buộc phải mua thêm biến dòng (CT) khi mua SE-KQ1EN?
Trả lời: Vì SE-KQ1EN không đo dòng điện trực tiếp trên dây dẫn lớn mà thông qua CT. CT giúp chuyển đổi dòng điện lớn thành tín hiệu nhỏ để rơ le phân tích chính xác nhất.

3. Thiết bị này có dùng được cho nguồn điện 220V tại Việt Nam không?
Trả lời: Model SE-KQ1EN hoạt động ở dải 100VAC - 120VAC. Nếu dùng nguồn 220V, bạn BẮT BUỘC phải dùng máy biến áp giảm áp (như SE-PT400) để tránh cháy thiết bị ngay lập tức.

4. Làm thế nào để reset thiết bị sau khi xảy ra sự cố?
Trả lời: Thiết bị sử dụng chế độ Manual Reset. Sau khi đã khắc phục xong sự cố điện, bạn cần nhấn nút Reset thủ công trên mặt thiết bị để khôi phục hoạt động.

5. Đèn LED trên thiết bị báo hiệu điều gì?
Trả lời: Đèn LED giúp chẩn đoán nhanh trạng thái: Hoạt động bình thường, Mất pha, Đảo pha hoặc Quá dòng mà không cần đo đạc phức tạp.

6. Tiếp điểm SPDT của rơ le có tác dụng gì?
Trả lời: Khi có sự cố, tiếp điểm này sẽ chuyển trạng thái để ngắt cuộn hút của khởi động từ (contactor), từ đó ngắt điện toàn bộ động cơ ngay lập tức.

7. Kích thước lỗ khoét bảng điều khiển là bao nhiêu?
Trả lời: Bạn cần khoét lỗ hình chữ nhật với kích thước chuẩn W45 x H92mm.

8. Omron SE-KQ1EN có bảo vệ được mất cân bằng pha không?
Trả lời: Có, thiết bị có khả năng phát hiện sự chênh lệch dòng điện giữa các pha để ngăn chặn tình trạng động cơ bị nóng quá mức.

9. Sản phẩm tại AUT VN có đảm bảo chính hãng không?
Trả lời: AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ hóa đơn VAT và chứng chỉ CO/CQ đi kèm.

10. Thời gian đáp ứng của rơ le khi có sự cố là bao lâu?
Trả lời: Thiết bị có thời gian đáp ứng cực nhanh (tính bằng mili giây), đảm bảo ngắt nguồn trước khi gây hư hỏng cuộn dây.
