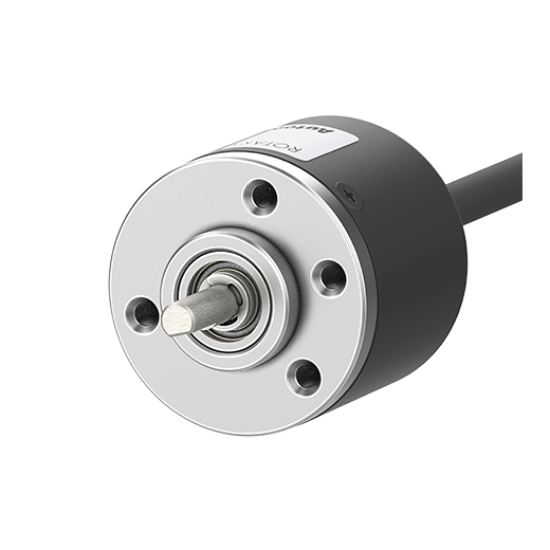

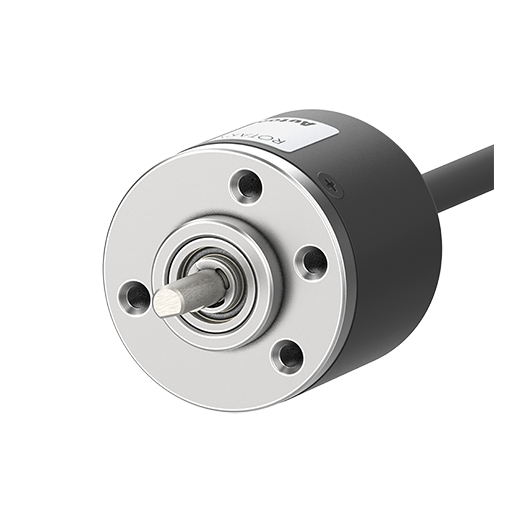

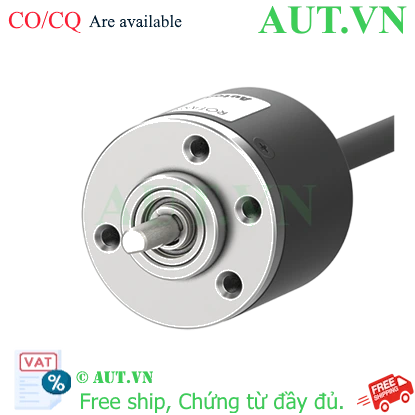

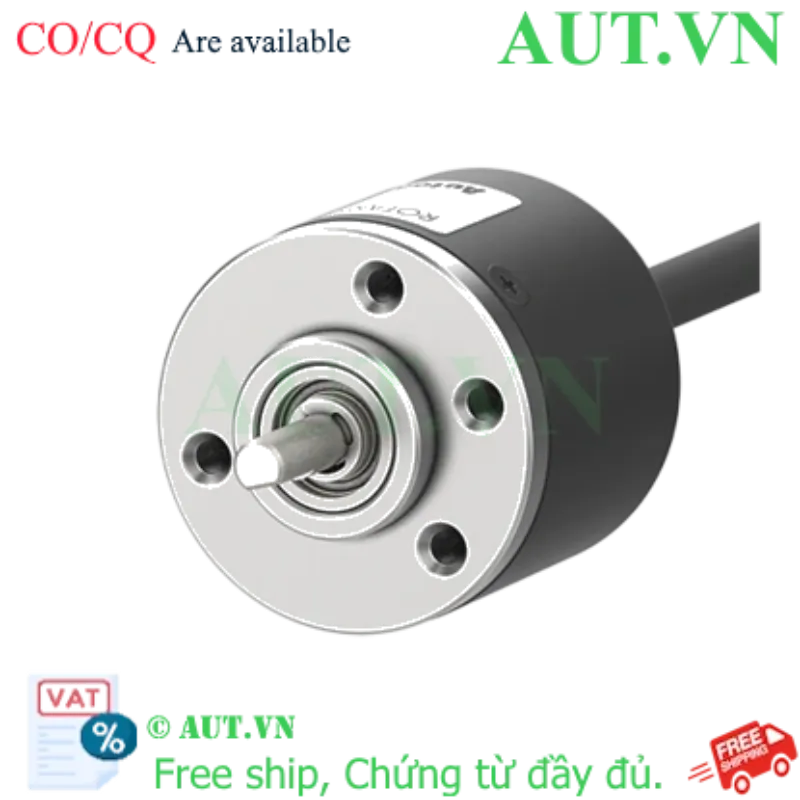

Encoder Autonics E30S4-1000-3-N-24 | 1000 Xung, Ngõ ra NPN, Trục Ø4mm

Độ phân giải cao: 1000 xung/vòng (P/R) đảm bảo độ chính xác vị trí tuyệt đối.
Ngõ ra linh hoạt: NPN Open Collector (Pha A, B, Z) tương thích tốt với các dòng PLC phổ biến.
Tần số đáp ứng mạnh mẽ: Lên đến 300kHz, hỗ trợ kiểm soát tốc độ cao mà không mất tín hiệu.
Thiết kế tiêu chuẩn: Trục Ø4mm, điện áp nguồn 12-24VDC, cấu trúc bảo vệ IP50 bền bỉ.

nhà chế tạo: Autonics

SKU: E30S4-1000-3-N-24

Tải xuống mẫu

Giá cũ: 2.681.400 ₫

Giá bán: 2.145.120 ₫

Giới thiệu Encoder Autonics E30S4-1000-3-N-24

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, việc kiểm soát vị trí và tốc độ chuyển động là yếu tố then chốt. Encoder Autonics E30S4-1000-3-N-24 là dòng cảm biến Encoder vòng quay (Rotary Encoder) cao cấp từ thương hiệu Autonics danh tiếng. Với độ phân giải 1000 xung/vòng và ngõ ra NPN mạch thu hở, thiết bị này đóng vai trò là "mắt thần" giúp truyền tải dữ liệu chuyển động chính xác về PLC hoặc bộ đếm, đảm bảo dây chuyền sản xuất vận hành trơn tru, giảm thiểu sai sót kỹ thuật.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Cung cấp 1000 xung trên mỗi vòng quay, cho phép giám sát vị trí và tốc độ một cách chi tiết nhất.
Hiệu suất cao: Tần số đáp ứng tối đa đạt 300kHz, cho phép thiết bị hoạt động ổn định ngay cả trong các ứng dụng chuyển động tốc độ cao.
Tín hiệu đầy đủ: Hỗ trợ 3 pha ngõ ra A, B, Z giúp xác định chính xác hướng quay và tìm điểm gốc (index) của máy.
Độ bền công nghiệp: Thiết kế đạt chuẩn IP50, hoạt động ổn định trong môi trường sản xuất nhiều bụi bẩn và nhiệt độ thay đổi.

Bảng thông số kỹ thuật chi tiết

Đường kính trục	Ø4mm
Độ phân giải	1000 P/R
Ngõ ra điều khiển	NPN Open Collector (Mạch thu hở)
Pha ngõ ra	A, B, Z
Tần số đáp ứng tối đa	300kHz
Nguồn cấp	12-24VDC (±5%)
Tốc độ vòng quay tối đa	5000 rpm
Mô-men khởi động	Max. 20gf.cm (0.00196N.m)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~80g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E30S4

Việc lựa chọn Encoder Autonics E30S4-1000-3-N-24 từ AUT VN mang lại những giá trị kinh tế và kỹ thuật lâu dài:

Tối ưu hóa năng suất: Kiểm soát sai số đo lường cực thấp, giúp giảm tỷ lệ hàng lỗi và nâng cao chất lượng sản phẩm đầu ra.
Tiết kiệm chi phí vận hành: Độ bền cơ khí cao, ít xảy ra sự cố hỏng hóc giúp doanh nghiệp giảm thiểu chi phí bảo trì và dừng máy đột ngột.
Tương thích hoàn hảo: Chuẩn ngõ ra NPN cực kỳ phổ biến, giúp dễ dàng tích hợp vào các hệ thống PLC hiện có mà không cần thêm bộ chuyển đổi phức tạp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị và kiểm tra: Đảm bảo thiết bị còn nguyên vẹn, đúng model E30S4-1000-3-N-24 và khớp nối trục Ø4mm phù hợp.
Bước 2: Lắp đặt cơ khí: Kết nối trục Encoder với trục động cơ hoặc trục máy thông qua khớp nối linh hoạt để tránh rung lắc.
Bước 3: Kết nối điện: Cấp nguồn 12-24VDC. Đấu nối các chân pha A, B, Z vào các cổng High-speed Counter của PLC theo sơ đồ mạch NPN.
Bước 4: Cấu hình và Test: Cài đặt thông số trên PLC, sau đó quay trục thủ công để kiểm tra tín hiệu xung có đạt 1000 xung/vòng hay không trước khi chạy tự động.

Sản phẩm liên quan (isRelatedTo)

Khớp nối trục Ø4mm (Coupling) cao cấp.
Bộ đếm xung (Counter) Autonics chuyên dụng.
Bộ điều khiển PLC (Mitsubishi, Siemens, Omron).
Nguồn DC 24V ổn định cho tủ điện.

Ứng dụng thực tế (Application)

Thiết bị được ứng dụng rộng rãi trong các hệ thống tự động hóa hiện đại:

Máy đóng gói, máy dán nhãn bao bì tự động.
Hệ thống băng tải kiểm soát tốc độ và khoảng cách.
Máy CNC, máy cắt laser yêu cầu độ chính xác vị trí.
Cánh tay Robot và các hệ thống vận chuyển thông minh.

Câu hỏi thường gặp (FAQ)

1. Encoder này có dùng được cho điện áp 24V không?
Hoàn toàn được, thiết bị hoạt động ổn định trong dải điện áp từ 12 đến 24VDC.

2. Ngõ ra NPN khác gì so với PNP?
Ngõ ra NPN (mạch thu hở) sẽ kéo tín hiệu xuống mức thấp (GND). Khi đấu nối, bạn cần chọn chân Input của PLC hỗ trợ nhận tín hiệu NPN.

3. Tôi có cần mua thêm khớp nối không?
Có, để kết nối chắc chắn giữa trục Encoder Ø4mm và trục máy, bạn cần một khớp nối trục có đường kính trong tương đương.

4. Sản phẩm có chống nước không?
Với chuẩn IP50, thiết bị có khả năng chống bụi tốt nhưng không chống được tia nước trực tiếp. Nên lắp đặt trong môi trường khô ráo hoặc tủ điện.

5. Độ phân giải 1000 xung có ý nghĩa gì?
Nghĩa là khi trục quay đúng 1 vòng hoàn chỉnh, Encoder sẽ gửi về 1000 xung điện về bộ điều khiển để tính toán vị trí.

6. Tần số 300kHz có ảnh hưởng gì đến tốc độ máy?
Đây là giới hạn tốc độ gửi tín hiệu. Tần số càng cao cho phép máy chạy tốc độ vòng quay càng lớn mà vẫn giữ được độ chính xác.

7. Làm sao để biết hàng tại AUT VN là chính hãng?
Sản phẩm tại AUT VN luôn đi kèm đầy đủ chứng chỉ CO/CQ và chính sách bảo hành chính hãng từ Autonics.

8. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Chắc chắn rồi, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ hướng dẫn lắp đặt và xử lý sự cố qua Zalo/Hotline.

9. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn của hãng Autonics (vui lòng liên hệ để biết chi tiết chính sách hiện hành).

10. Sản phẩm có sẵn hàng tại kho không?
Để kiểm tra tình trạng kho chính xác nhất, quý khách vui lòng liên hệ Zalo 0968.053.025.
