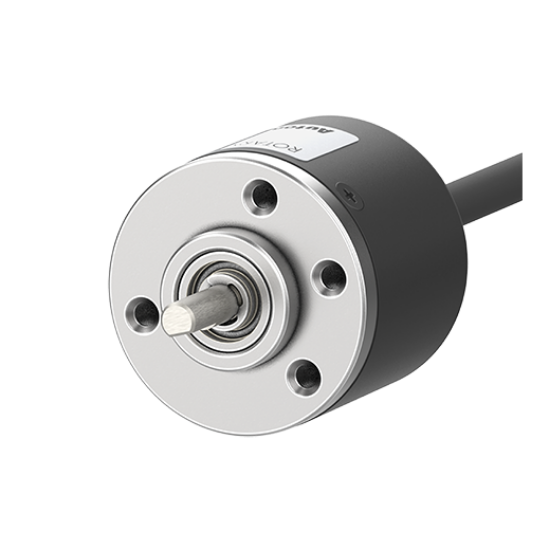

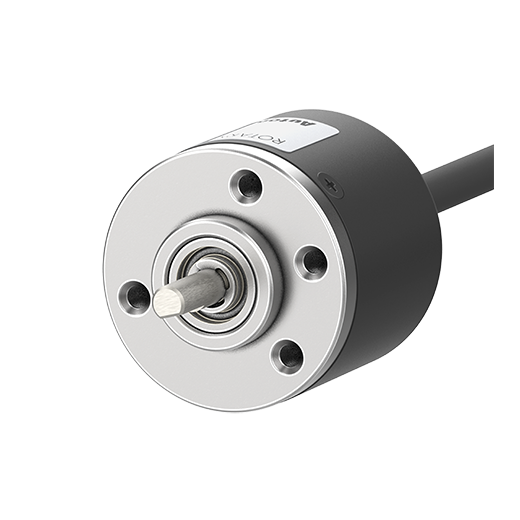

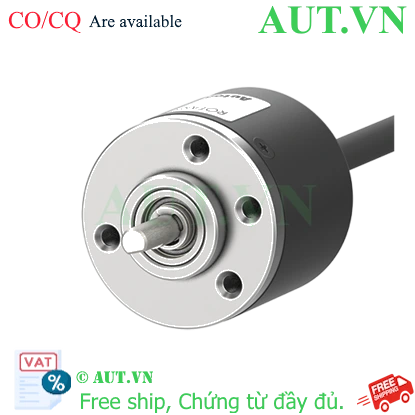

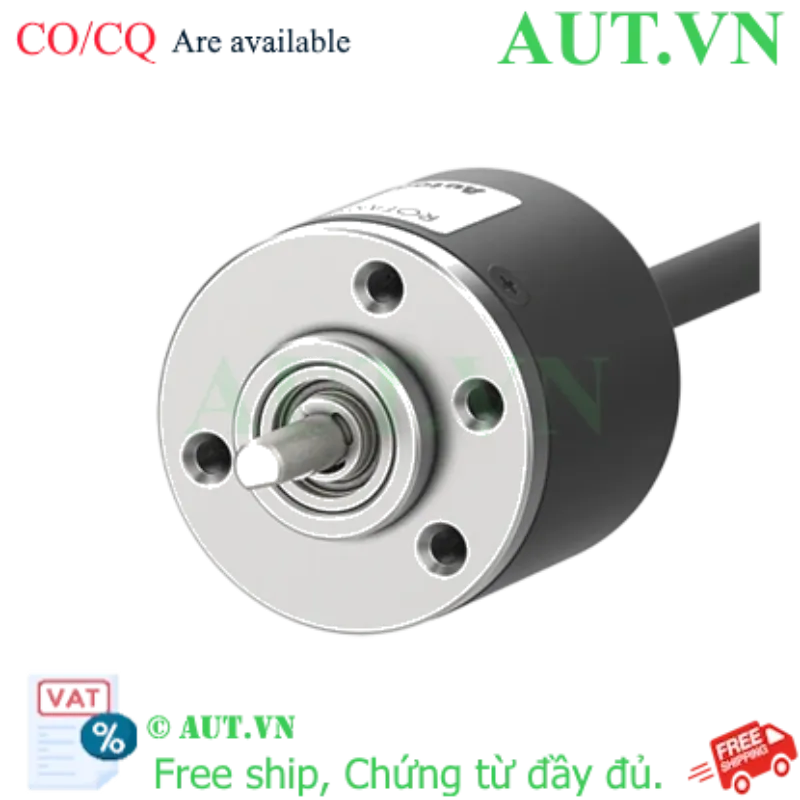

Encoder Autonics E30S4-1000-3-T-24 | 1000 Xung, Trục Ø4mm, Ngõ ra Totem Pole

Độ phân giải chính xác: 1000 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ tuyệt đối.
Ngõ ra Totem Pole: Tín hiệu mạnh mẽ, chống nhiễu vượt trội so với ngõ ra Open Collector.
Thiết kế trục tiêu chuẩn: Đường kính trục Ø4mm, dễ dàng lắp đặt và thay thế.
Nguồn cấp linh hoạt: Hoạt động ổn định trong dải điện áp 12-24VDC.
Hiệu suất cao: Tần số đáp ứng lên đến 300kHz, phù hợp cho các ứng dụng tốc độ cao.

nhà chế tạo: Autonics

SKU: E30S4-1000-3-T-24

Tải xuống mẫu

Giá cũ: 2.681.400 ₫

Giá bán: 2.145.120 ₫

Giới thiệu Encoder Autonics E30S4-1000-3-T-24 chính hãng

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí, tốc độ và hướng chuyển động là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Autonics E30S4-1000-3-T-24 là dòng cảm biến vòng quay (Rotary Encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu cực kỳ chính xác. Với độ phân giải 1000 xung/vòng và công nghệ ngõ ra Totem Pole hiện đại, sản phẩm giúp tối ưu hóa hiệu suất cho các hệ thống điều khiển phức tạp nhất, đảm bảo vận hành mượt mà và tin cậy.

Điểm nổi bật của Encoder Autonics E30S4-1000-3-T-24

Độ chính xác cực cao: Cung cấp 1000 xung mỗi vòng, cho phép chia nhỏ chuyển động để giám sát chi tiết nhất.
Khả năng chống nhiễu vượt trội: Ngõ ra kiểu Totem Pole (Push-Pull) giúp truyền tải tín hiệu ổn định, hạn chế tối đa ảnh hưởng bởi nhiễu điện từ trong môi trường nhà máy.
Tốc độ đáp ứng ấn tượng: Hỗ trợ tần số lên đến 300kHz, đảm bảo không mất xung ngay cả khi máy vận hành ở tốc độ cao.
Độ bền công nghiệp: Sản phẩm từ thương hiệu Autonics danh tiếng, đảm bảo hoạt động bền bỉ, giảm thiểu thời gian dừng máy (downtime) không mong muốn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	E30S4-1000-3-T-24
Hãng sản xuất	Autonics
Dòng sản phẩm	E30S series
Độ phân giải (Resolution)	1000 P/R (Xung/vòng)
Đường kính trục (Shaft Diameter)	Ø4mm
Kiểu ngõ ra (Output Type)	Totem Pole (A, B, Z phase)
Nguồn cấp (Supply Voltage)	12-24VDC (±5%)
Tần số đáp ứng tối đa (Max. Frequency)	300kHz
Tốc độ quay tối đa (Max. Speed)	5000 rpm
Chiều dài tổng thể	42.5mm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng sản phẩm

Tăng năng suất: Nhờ khả năng đo lường chính xác, quy trình sản xuất được tối ưu hóa, giảm sai sót.
Tiết kiệm chi phí bảo trì: Thiết kế chắc chắn, tiêu chuẩn công nghiệp giúp kéo dài tuổi thọ thiết bị.
Dễ dàng tích hợp: Tương thích tốt với hầu hết các dòng PLC và bộ điều khiển phổ biến hiện nay.

Hướng dẫn sử dụng (How to)

Kiểm tra thiết bị: Đảm bảo nguồn cấp điện nằm trong dải 12-24VDC trước khi kết nối.
Lắp đặt trục: Kết nối trục Ø4mm của Encoder với trục động cơ hoặc thiết bị truyền động, đảm bảo độ đồng tâm để tránh rung lắc.
Đấu nối dây: Kết nối các pha A, B, Z và dây nguồn theo sơ đồ kỹ thuật của Autonics.
Cấu hình PLC: Thiết lập thông số độ phân giải 1000 P/R trên bộ điều khiển để đọc dữ liệu chính xác.
Vận hành thử: Chạy máy ở tốc độ thấp để kiểm tra chiều quay và tín hiệu ngõ ra trước khi chạy toàn tải.

Sản phẩm liên quan

E40S6-1000-3-T-24: Encoder Autonics 1000 Xung, Trục Đặc 6mm, Ngõ Ra Totem Pole
E50S8-1000-3-T-24: Encoder Autonics 1000 Xung, Trục 8mm, Line Driver Chống Nhiễu
E50S8-100-3-T-24: Encoder Autonics 100 xung, Trục 8mm, 24VDC
E40S6-360-3-T-24: Encoder Autonics 360 P/R, Trục 6mm, Ngõ ra Totem Pole
E50S8-5000-3-T-24: Encoder Autonics 5000 Xung, Trục Ø8mm, Totem Pole
E50S8-1024-3-T-24: Encoder Autonics 1024 Xung, Trục 8mm, Ngõ ra Totem Pole
E50S8-1000-3-N-24: Encoder Autonics 1000 Xung, Trục 8mm, Ngõ ra NPN
E30S4-360-3-T-24: Encoder Autonics 360 P/R, Ngõ ra Totem Pole, Trục Ø4mm

Ứng dụng thực tế

Encoder Autonics E30S4-1000-3-T-24 được ứng dụng rộng rãi trong các lĩnh vực:

Máy đóng gói: Kiểm soát chiều dài màng phim và vị trí cắt.
Hệ thống băng tải: Đo tốc độ băng chuyền và định vị sản phẩm.
Máy CNC & Cánh tay Robot: Phản hồi vị trí chính xác cho các trục chuyển động.
Thiết bị y tế: Điều khiển vị trí chính xác trong các máy xét nghiệm, chẩn đoán.

Câu hỏi thường gặp (FAQ)

1. Ngõ ra Totem Pole khác gì với Open Collector?
Ngõ ra Totem Pole (Push-Pull) có khả năng tự kéo tín hiệu lên mức cao và xuống mức thấp, giúp tín hiệu mạnh hơn và chống nhiễu tốt hơn, không cần điện trở kéo ngoài như Open Collector.

2. Độ phân giải 1000 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1000 xung tín hiệu.

3. Sản phẩm này có dùng được cho nguồn 5VDC không?
Không, model E30S4-1000-3-T-24 yêu cầu nguồn cấp từ 12-24VDC. Vui lòng liên hệ AUT VN để tìm model phù hợp nếu bạn dùng nguồn 5V.

4. Trục Ø4mm có dễ lắp đặt không?
Đây là kích thước trục tiêu chuẩn, dễ dàng kết nối với các khớp nối (coupling) phổ biến trên thị trường.

5. Tần số đáp ứng 300kHz có ý nghĩa gì?
Nó cho phép Encoder hoạt động ở tốc độ quay cao mà vẫn đảm bảo tín hiệu xung truyền đi chính xác, không bị mất xung.

6. Tôi có thể thay thế E30S4-1000-3-T-24 bằng model E40S6-1000-3-T-24 không?
Hai model này có cùng độ phân giải và ngõ ra, nhưng khác nhau về đường kính trục (Ø4mm và Ø6mm). Bạn cần kiểm tra lại khớp nối hiện tại.

7. Encoder này có chống nước không?
Sản phẩm được thiết kế cho môi trường công nghiệp, tuy nhiên để biết cấp bảo vệ IP cụ thể, vui lòng liên hệ AUT VN để được tư vấn chi tiết.

8. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và hướng quay. Pha Z là xung chỉ số (index), phát ra một xung duy nhất mỗi vòng để xác định điểm gốc (Home).

9. Tại sao tôi nên mua Encoder Autonics tại AUT VN?
AUT VN cung cấp sản phẩm chính hãng, đầy đủ chứng từ, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành uy tín.

10. Thời gian giao hàng của AUT VN là bao lâu?
Tùy vào số lượng và tình trạng kho, AUT VN hỗ trợ giao hàng hỏa tốc cho các đơn hàng trong thành phố và giao nhanh toàn quốc.
