Encoder Autonics E30S4-1000-3-N-5-C | 1000 Xung, Ngõ Ra NPN, Trục Ø4mm Chính Xác Cao

Giới thiệu về Encoder Autonics E30S4-1000-3-N-5-C

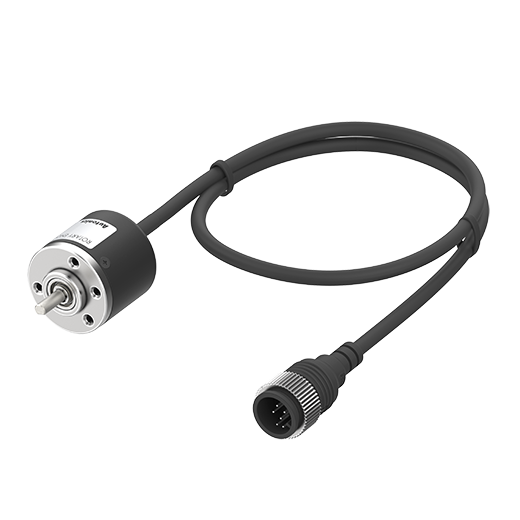

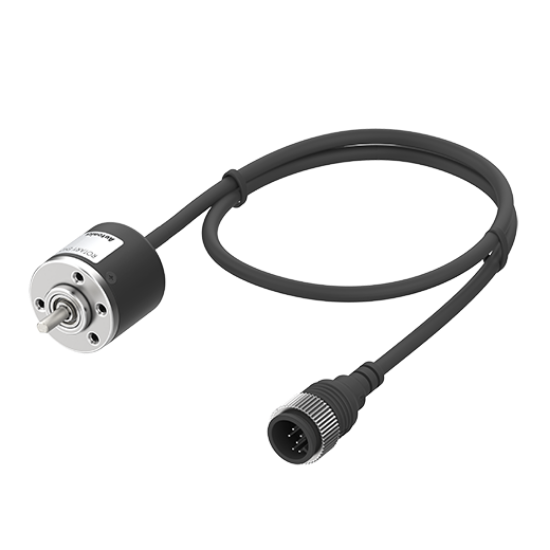

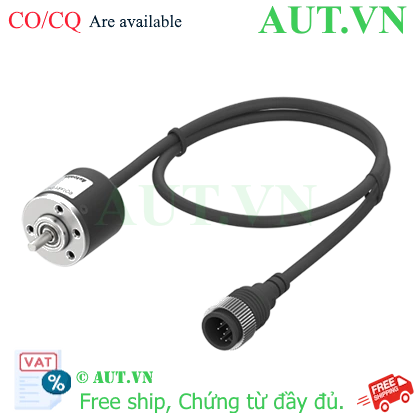

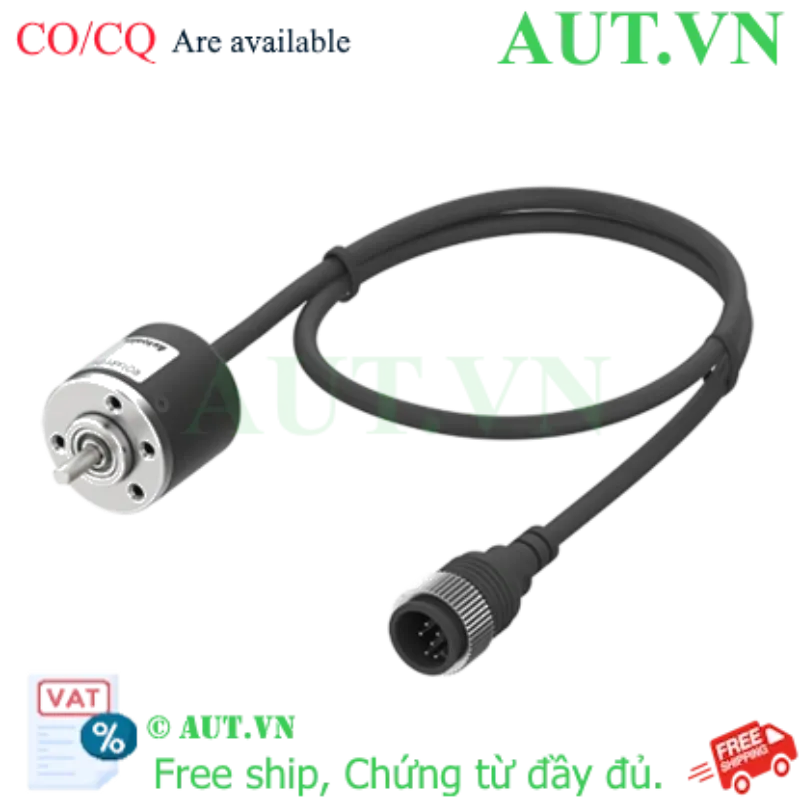

Encoder Autonics E30S4-1000-3-N-5-C là thiết bị cảm biến vòng quay (Rotary Encoder) cao cấp, được thiết kế chuyên dụng để đo tốc độ và vị trí góc trong các hệ thống tự động hóa công nghiệp. Với độ phân giải 1000 xung/vòng và ngõ ra NPN, sản phẩm cung cấp tín hiệu phản hồi cực kỳ ổn định, giúp các bộ điều khiển như PLC hoặc bộ đếm nắm bắt chính xác từng chuyển động nhỏ nhất của trục máy, từ đó tối ưu hóa hiệu suất vận hành.

Điểm nổi bật của sản phẩm

• Độ chính xác vượt trội: Với 1000 xung trên mỗi vòng quay, thiết bị cho phép kiểm soát vị trí chi tiết, giảm thiểu sai số trong quy trình sản xuất.
• Tốc độ phản hồi cực nhanh: Tần số đáp ứng lên đến 300kHz, giúp hệ thống vận hành mượt mà ngay cả ở tốc độ cao.
• Độ bền công nghiệp: Sản phẩm từ thương hiệu Autonics danh tiếng, đảm bảo hoạt động bền bỉ trong môi trường nhà máy khắc nghiệt.
• Tích hợp dễ dàng: Ngõ ra NPN mạch thu hở (Open Collector) giúp việc đấu nối với các dòng PLC phổ biến trở nên đơn giản và nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo kỹ thuật: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E30S4

Việc đầu tư vào Encoder Autonics E30S4-1000-3-N-5-C mang lại giá trị kinh tế bền vững cho doanh nghiệp thông qua:

• Tối ưu hóa quy trình: Kiểm soát chính xác vị trí và tốc độ giúp giảm tỷ lệ hàng lỗi và lãng phí nguyên vật liệu.
• Giảm chi phí bảo trì: Độ bền cao và tiêu chuẩn IP50 giúp thiết bị hoạt động ổn định, kéo dài chu kỳ thay thế.
• Nâng cao năng suất: Tốc độ phản hồi nhanh cho phép máy móc vận hành ở công suất tối đa mà vẫn đảm bảo an toàn.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Kiểm tra thiết bị: Đảm bảo trục của động cơ hoặc máy móc có đường kính phù hợp với trục Ø4mm của Encoder.
2. Kết nối cơ khí: Lắp trục Encoder vào trục quay, sử dụng khớp nối mềm để tránh hiện tượng lệch tâm gây mòn trục.
3. Đấu nối điện: Kết nối nguồn cấp 5VDC (±5%) chính xác theo sơ đồ chân của hãng. Đấu nối các pha A, B, Z vào ngõ vào tốc độ cao của PLC.
4. Cấu hình PLC: Thiết lập bộ đếm trong PLC tương ứng với độ phân giải 1000 xung/vòng để tính toán quãng đường hoặc tốc độ.
5. Vận hành thử: Chạy máy ở tốc độ thấp để kiểm tra chiều quay và tín hiệu phản hồi trước khi vận hành toàn công suất.

Sản phẩm liên quan (isRelatedTo)

• E30S4-100-3-N-5-C: Cảm biến Encoder Autonics 100 xung/vòng
• E30S4-200-3-N-5-C: Cảm biến Encoder Autonics 200 xung/vòng
• E30S4-360-3-N-5-C: Cảm biến Encoder Autonics 360 xung/vòng
• E30S4-500-3-N-5-C: Cảm biến Encoder Autonics 500 xung/vòng
• E30S4-1024-3-N-5-C: Cảm biến Encoder Autonics 1024 xung/vòng
• E30S4-1000-3-N-24-C: Encoder Autonics 1000 xung, nguồn 24VDC
• E30S4-1000-3-V-5-C: Encoder Autonics 1000 xung, ngõ ra Voltage 5VDC
• E30S4-1000-3-T-5-C: Encoder Autonics 1000 xung, ngõ ra Totem Pole

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

• Hệ thống băng tải: Đo quãng đường di chuyển của sản phẩm để điều khiển dừng/ngắt chính xác.
• Máy CNC và cánh tay Robot: Kiểm soát vị trí góc quay của các trục servo.
• Máy đóng gói tự động: Đồng bộ hóa tốc độ giữa các trục truyền động.
• Thiết bị đo lường: Sử dụng trong các máy đo độ dài, đo tốc độ vòng quay động cơ.

Câu hỏi thường gặp (FAQ)

1. Encoder E30S4-1000-3-N-5-C có dùng được với nguồn 24VDC không?

Không, model này sử dụng nguồn 5VDC (±5%). Nếu bạn cần nguồn 24VDC, hãy tham khảo model E30S4-1000-3-N-24-C.

2. Ngõ ra NPN Open Collector là gì?

Đây là loại ngõ ra thu hở, khi có tín hiệu, chân ngõ ra sẽ kéo xuống mức thấp (0V). Loại này rất phổ biến và tương thích tốt với hầu hết các PLC hiện nay.

3. Độ phân giải 1000 xung/vòng có ý nghĩa gì?

Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1000 xung điện. Điều này cho phép bạn chia nhỏ vòng quay thành 1000 phần để đo lường chính xác.

4. Trục Ø4mm có dễ lắp đặt không?

Có, đây là kích thước trục tiêu chuẩn cho dòng encoder nhỏ, dễ dàng tìm thấy các loại khớp nối (coupling) tương ứng trên thị trường.

5. Tần số đáp ứng 300kHz có tác dụng gì?

Nó cho phép Encoder hoạt động chính xác ngay cả khi trục quay ở tốc độ rất cao mà không bị mất xung.

6. Tiêu chuẩn IP50 của sản phẩm là gì?

IP50 có nghĩa là thiết bị được bảo vệ khỏi các hạt bụi lớn, nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

7. Làm sao để phân biệt pha A, B và Z?

Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z là xung chỉ số (Index), chỉ xuất hiện một lần duy nhất mỗi vòng quay để xác định điểm gốc (Home).

8. Sản phẩm này có bảo hành không?

Có, sản phẩm được phân phối chính hãng bởi AUT VN với chính sách bảo hành theo tiêu chuẩn của Autonics. Liên hệ AUT VN để biết chi tiết.

9. Tôi có thể thay thế model này bằng model 1024 xung không?

Có thể, nhưng bạn cần điều chỉnh lại thông số tính toán trong PLC để khớp với độ phân giải mới (1024 thay vì 1000).

10. Mua Encoder Autonics chính hãng ở đâu uy tín?

Bạn có thể mua tại AUT VN - nhà phân phối thiết bị tự động hóa uy tín, cam kết hàng chính hãng và hỗ trợ kỹ thuật tận tâm.
