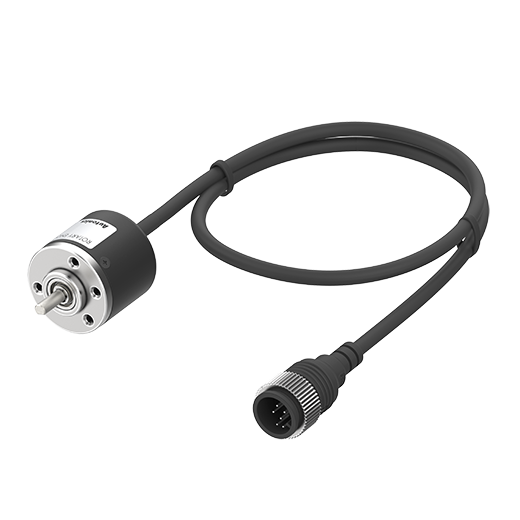

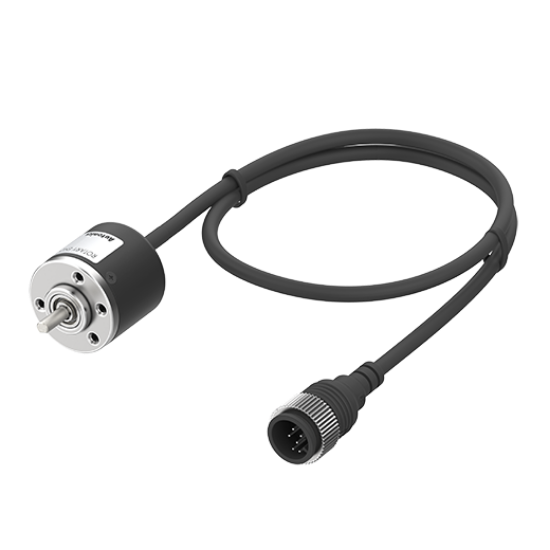

Encoder Autonics E30S4-1000-3-N-24-C: 1000 Xung, Ngõ Ra NPN, Trục Ø4mm Chính Xác Cao

Độ phân giải: 1000 xung/vòng (P/R) đảm bảo kiểm soát vị trí chi tiết và chính xác.
Ngõ ra tín hiệu: NPN Open Collector (pha A, B, Z) tương thích hoàn hảo với hầu hết các dòng PLC công nghiệp.
Tốc độ đáp ứng: Tần số lên đến 300kHz, đáp ứng tức thì cho các ứng dụng tốc độ cao.
Thiết kế cơ khí: Trục đường kính Ø4mm chắc chắn, dễ dàng lắp đặt và vận hành ổn định.
Điện áp hoạt động: Dải rộng 12-24VDC, phù hợp với tiêu chuẩn điện công nghiệp.

nhà chế tạo: Autonics

SKU: E30S4-1000-3-N-24-C

Tải xuống mẫu

Giá cũ: 2.844.900 ₫

Giá bán: 2.275.920 ₫

Giới thiệu về Encoder Autonics E30S4-1000-3-N-24-C

Encoder Autonics E30S4-1000-3-N-24-C là dòng cảm biến mã hóa vòng quay (Incremental Encoder) cao cấp, được thiết kế chuyên dụng để đo tốc độ, vị trí và hướng chuyển động với độ chính xác tuyệt đối. Với độ phân giải 1000 xung mỗi vòng và ngõ ra NPN Open Collector, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển chuyển động chính xác trong kỷ nguyên tự động hóa 4.0. Tại AUT VN, chúng tôi cung cấp sản phẩm chính hãng nhằm giúp doanh nghiệp nâng cao tính ổn định và hiệu suất vận hành cho dây chuyền sản xuất.

Điểm nổi bật của sản phẩm

Kiểm soát vị trí siêu chính xác: Cung cấp 1000 xung/vòng, giúp hệ thống điều khiển nhận diện từng bước chuyển động nhỏ nhất.
Hiệu suất đáp ứng vượt trội: Tần số đáp ứng tối đa 300kHz cho phép xử lý dữ liệu ở tốc độ cao mà không gây trễ tín hiệu (lag).
Thiết kế bền bỉ (Industrial Grade): Chịu được môi trường làm việc khắc nghiệt với dải nhiệt độ từ -10 đến 70℃.
Tín hiệu đầy đủ: Ngõ ra pha A, B và Z (index) cho phép xác định chính xác hướng quay và điểm gốc của trục.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Dòng sản phẩm	E30S series
Đường kính trục	Ø4mm
Độ phân giải	1000 P/R (Xung/Vòng)
Kiểu ngõ ra	NPN Open Collector (pha A, B, Z)
Điện áp nguồn cấp	12-24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Chiều dài tổng thể	42.5mm
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Loại kết nối	Giắc cắm cáp trục (Shaft connection)

Nguồn tham khảo: Autonics Global

Lợi ích khi đầu tư sản phẩm

Tối ưu hóa năng suất: Giảm thiểu sai số cơ khí, giúp máy móc vận hành mượt mà và chính xác hơn.
Tiết kiệm chi phí vận hành: Sản phẩm chính hãng Autonics có tuổi thọ cao, giảm tần suất thay thế và bảo trì hệ thống.
Dễ dàng tích hợp: Ngõ ra NPN tương thích rộng rãi với các dòng PLC, bộ điều khiển nhiệt độ và máy tính công nghiệp hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra nguồn điện: Đảm bảo nguồn cấp đúng dải 12-24VDC để tránh hư hỏng mạch điện tử bên trong.
Kết nối dây tín hiệu: Đấu nối các pha A, B, Z vào ngõ vào tốc độ cao (High-speed counter) của PLC theo đúng sơ đồ chân của hãng.
Lắp đặt cơ khí: Cố định trục Ø4mm vào động cơ hoặc trục truyền động, đảm bảo không bị lệch tâm để tránh rung lắc.
Kiểm tra vận hành: Chạy thử ở tốc độ thấp để kiểm tra hướng quay và số xung đếm được trên PLC trước khi vận hành toàn công suất.

Sản phẩm liên quan (isRelatedTo)

E50S8-1000-3-N-24: Encoder Autonics 1000 Xung, Trục 8mm, Ngõ ra NPN
E30S4-100-3-N-24-C: Cảm biến Encoder Autonics 100 Xung, Trục 4mm
E30S4-200-3-N-24-C: Cảm biến Encoder Autonics 200 Xung, Trục 4mm
E30S4-360-3-N-24-C: Cảm biến Encoder Autonics 360 Xung, Trục 4mm
E30S4-500-3-N-24-C: Cảm biến Encoder Autonics 500 Xung, Trục 4mm
E30S4-1024-3-N-24-C: Cảm biến Encoder Autonics 1024 Xung, Trục 4mm
E30S4-1000-3-N-5-C: Encoder Autonics 1000 Xung, Ngõ Ra NPN (5V)
E30S4-1000-3-V-24-C: Encoder Autonics 1000 Xung, Ngõ ra Voltage

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đo tốc độ và vị trí sản phẩm trên dây chuyền đóng gói.
Máy CNC & Robot: Kiểm soát vị trí chính xác của các trục chuyển động.
Máy quấn màng/giấy: Đảm bảo độ dài chính xác của vật liệu được quấn.
Thiết bị đo lường: Tích hợp vào các hệ thống đo chiều dài hoặc số vòng quay cơ khí.

Câu hỏi thường gặp (FAQ)

1. Encoder E30S4-1000-3-N-24-C là gì?
Đây là cảm biến mã hóa vòng quay tương đối (Incremental Encoder) của Autonics, dùng để chuyển đổi chuyển động quay thành tín hiệu xung điện.

2. Độ phân giải 1000 xung/vòng có ý nghĩa gì?
Nghĩa là khi trục quay đủ một vòng (360 độ), encoder sẽ phát ra 1000 xung tín hiệu, giúp PLC tính toán vị trí cực kỳ chi tiết.

3. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra phổ biến, kéo tín hiệu xuống mức 0V khi kích hoạt, tương thích tốt với hầu hết các PLC như Siemens, Mitsubishi, Omron.

4. Sản phẩm này dùng nguồn điện bao nhiêu?
Sản phẩm hoạt động trong dải điện áp từ 12VDC đến 24VDC.

5. Trục Ø4mm có dễ lắp đặt không?
Có, đây là kích thước trục tiêu chuẩn cho nhiều loại động cơ nhỏ và trục truyền động trong công nghiệp.

6. Tần số 300kHz có tác dụng gì?
Cho phép encoder gửi tín hiệu tốc độ cao về PLC mà không bị mất xung, phù hợp cho các máy vận hành nhanh.

7. Pha Z (Index) dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

8. Sản phẩm có chịu được nước không?
Với cấp bảo vệ IP50, sản phẩm chống bụi nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

9. Làm sao để phân biệt với dòng E50S?
Dòng E30S có kích thước nhỏ hơn (đường kính thân 30mm) và trục Ø4mm, trong khi E50S lớn hơn và thường có trục Ø8mm.
