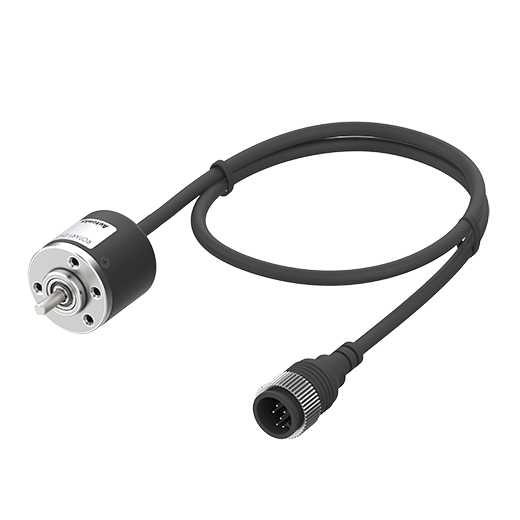

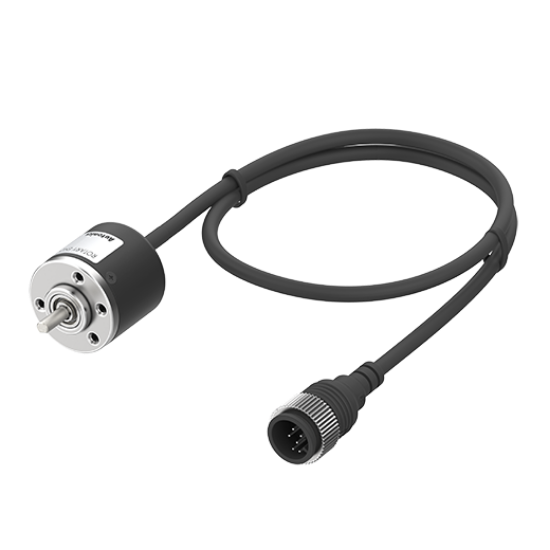

Encoder Autonics E30S4-1000-3-V-24-C: 1000 Xung, Trục Ø4mm, Ngõ ra Voltage

Độ phân giải cao: 1000 xung/vòng (P/R) đảm bảo kiểm soát chuyển động chính xác tuyệt đối.
Kiểu trục: Trục đặc (Solid Shaft) đường kính Ø4mm bền bỉ, chịu lực tốt.
Ngõ ra ổn định: Tín hiệu pha A, B, Z (Voltage Output) cho độ tin cậy cao.
Nguồn cấp linh hoạt: Hỗ trợ dải điện áp rộng từ 12-24VDC.
Tần số đáp ứng: Lên đến 300kHz, tối ưu cho các ứng dụng tốc độ cao.

nhà chế tạo: Autonics

SKU: E30S4-1000-3-V-24-C

Tải xuống mẫu

Giá cũ: 2.844.900 ₫

Giá bán: 2.275.920 ₫

Giới thiệu về Cảm biến Encoder Autonics E30S4-1000-3-V-24-C

Cảm biến Encoder Autonics E30S4-1000-3-V-24-C là dòng encoder vòng quay tăng dần (incremental encoder) cao cấp, được thiết kế để đo lường tốc độ và vị trí góc với độ chính xác vượt trội. Với độ phân giải 1000 xung/vòng, sản phẩm là giải pháp hàng đầu cho các hệ thống điều khiển chuyển động trong tự động hóa công nghiệp, nơi yêu cầu sự ổn định và phản hồi tín hiệu tức thời. Sản phẩm được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của sản phẩm

Độ chính xác chi tiết: Cung cấp 1000 xung mỗi vòng, giúp PLC hoặc bộ điều khiển nhận diện vị trí và tốc độ một cách chi tiết nhất.
Khả năng đáp ứng tốc độ cao: Tần số đáp ứng lên đến 300kHz, vận hành mượt mà ngay cả khi trục quay ở tốc độ lớn.
Tín hiệu đa pha thông minh: Ngõ ra 3 pha (A, B, Z) giúp xác định chính xác chiều quay và điểm gốc (index).
Thiết kế bền bỉ: Cấu trúc bảo vệ IP50 chống bụi hiệu quả, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E30S4-1000-3-V-24-C
Dòng sản phẩm	E30S series
Độ phân giải (Resolution)	1000 xung/vòng (P/R)
Đường kính trục (Shaft Diameter)	Ø4mm (Trục đặc - Solid Shaft)
Ngõ ra (Output Type)	Voltage Output (Pha A, B, Z)
Nguồn cấp (Supply Voltage)	12-24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Chiều dài tổng thể	42.5mm
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~80g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E30S4

Nâng cao năng suất: Giảm thiểu sai số trong dây chuyền sản xuất, giúp quy trình tự động hóa diễn ra trơn tru và chính xác hơn.
Tiết kiệm chi phí vận hành: Độ bền cao, tuổi thọ dài giúp giảm thiểu chi phí bảo trì và thay thế linh kiện định kỳ.
Tích hợp dễ dàng: Ngõ ra Voltage tương thích rộng rãi với các dòng PLC phổ biến hiện nay như Siemens, Mitsubishi, Omron...

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra cơ khí: Đảm bảo trục của động cơ hoặc thiết bị truyền động khớp hoàn toàn với trục Ø4mm của encoder để tránh rung lắc.
Kết nối nguồn: Cấp nguồn 12-24VDC đúng cực vào các chân nguồn của thiết bị.
Đấu nối tín hiệu: Kết nối các pha A, B và Z vào bộ đếm xung của PLC hoặc Controller.
Kiểm tra vận hành: Quay trục chậm để kiểm tra tín hiệu ngõ ra và xác định chiều quay phù hợp với cài đặt phần mềm.

Sản phẩm liên quan (isRelatedTo)

E30S4-100-3-V-24-C: Encoder Autonics 100 xung, trục 4mm, Voltage.
E30S4-200-3-V-24-C: Encoder Autonics 200 xung, trục 4mm, Voltage.
E30S4-360-3-V-24-C: Encoder Autonics 360 xung, trục 4mm, Voltage.
E30S4-500-3-V-24-C: Encoder Autonics 500 xung, trục 4mm, Voltage.
E30S4-1000-3-N-24-C: Encoder Autonics 1000 xung, ngõ ra NPN.
E30S4-1000-3-V-5-C: Encoder Autonics 1000 xung, ngõ ra 5VDC.
E30S4-1024-3-V-24-C: Encoder Autonics 1024 xung, trục 4mm, Voltage.
E30S4-1000-3-T-24-C: Encoder Autonics 1000 xung, ngõ ra Totem Pole.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống băng tải tự động đo chiều dài sản phẩm.
Máy CNC, máy phay, máy tiện điều khiển vị trí.
Cánh tay robot công nghiệp cần đo góc quay chính xác.
Thiết bị đóng gói, dán nhãn tự động.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1000 P/R nghĩa là gì?
Nghĩa là khi trục encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1000 xung tín hiệu.

2. Ngõ ra Voltage khác gì với NPN/PNP?
Ngõ ra Voltage cung cấp mức điện áp trực tiếp, thường dễ tương thích với các bộ thu nhận tín hiệu analog hoặc các PLC yêu cầu mức áp cao.

3. Trục Ø4mm là trục đặc hay rỗng?
Đây là trục đặc (Solid Shaft), cung cấp độ cứng vững cao khi truyền động.

4. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

5. Có thể dùng nguồn 12V hoặc 24V đều được đúng không?
Đúng, sản phẩm hỗ trợ dải nguồn linh hoạt từ 12VDC đến 24VDC.

6. Tần số 300kHz có ý nghĩa gì?
Đây là tốc độ truyền tín hiệu tối đa. Tần số càng cao, encoder càng có thể đo chính xác ở tốc độ quay lớn.

7. Pha Z dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

8. E30S4-1000-3-V-24-C có thay thế được cho loại NPN không?
Không trực tiếp, vì kiểu ngõ ra khác nhau. Bạn nên tham khảo model E30S4-1000-3-N-24-C nếu cần ngõ ra NPN.

9. Nhiệt độ vận hành tối đa là bao nhiêu?
Sản phẩm hoạt động ổn định trong khoảng từ -10℃ đến 70℃.
