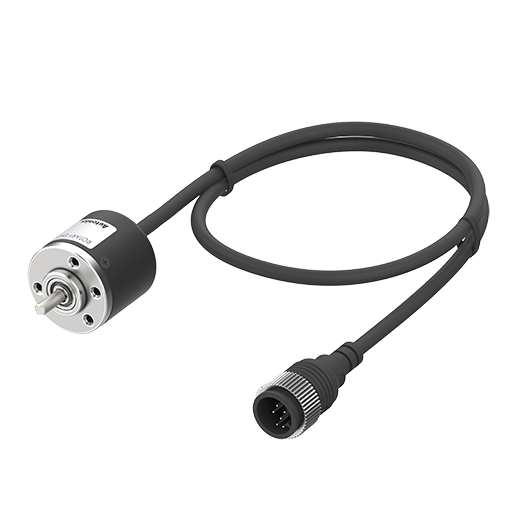

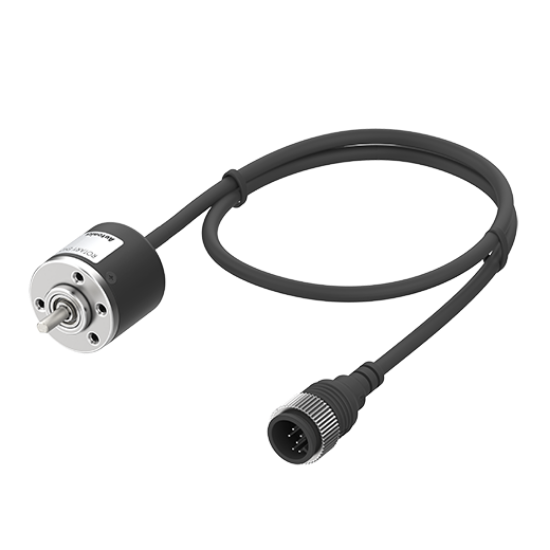

Encoder Autonics E30S4-1000-3-T-24-C: 1000 Xung, Trục 4mm, Ngõ ra Totem Pole - Chính Hãng AUT VN

Độ phân giải: 1000 xung/vòng (P/R) - Đảm bảo đo lường vị trí và tốc độ chính xác tuyệt đối.
Kích thước siêu gọn: Thân Ø30mm, trục 4mm - Tối ưu cho mọi không gian lắp đặt hạn chế.
Ngõ ra Totem Pole: Tương thích trực tiếp với hầu hết các PLC công nghiệp, khả năng chống nhiễu vượt trội.
Điện áp vận hành: 12-24VDC - Hoạt động bền bỉ trong môi trường tự động hóa khắt khe.

nhà chế tạo: Autonics

SKU: E30S4-1000-3-T-24-C

Giá cũ: 2.844.900 ₫

Giá bán: 2.275.920 ₫

Số lượng:

Giới thiệu về Encoder Autonics E30S4-1000-3-T-24-C

Encoder Autonics E30S4-1000-3-T-24-C là dòng cảm biến vòng quay (Incremental Encoder) cao cấp thuộc series E30S danh tiếng từ Autonics. Trong kỷ nguyên công nghiệp 4.0, thiết bị này đóng vai trò là "mắt thần" cho các hệ thống điều khiển chuyển động, chuyển đổi chính xác chuyển động quay cơ học thành các xung điện tử truyền về bộ điều khiển (PLC). Với sự kết hợp giữa thiết kế siêu nhỏ gọn và hiệu suất mạnh mẽ, đây là giải pháp hàng đầu cho các kỹ sư vận hành máy CNC, cánh tay robot và hệ thống băng tải thông minh.

Điểm nổi bật của sản phẩm

Thiết kế tối ưu không gian: Với đường kính thân chỉ 30mm, E30S4-1000-3-T-24-C loại bỏ hoàn toàn nỗi lo về diện tích lắp đặt trong các máy móc hiện đại.
Độ chính xác cao: Độ phân giải 1000 xung/vòng cung cấp phản hồi tín hiệu thời gian thực, triệt tiêu sai số trong định vị vị trí.
Kết nối linh hoạt: Ngõ ra Totem Pole cho phép kết nối trực tiếp với PLC mà không cần thêm mạch chuyển đổi hay điện trở kéo lên (pull-up resistor) phức tạp.
Độ bền công nghiệp: Đạt tiêu chuẩn bảo vệ IP50, vận hành ổn định, chống bụi bẩn hiệu quả trong môi trường nhà xưởng sản xuất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Mã sản phẩm	E30S4-1000-3-T-24-C
Loại Encoder	Incremental (Encoder tương đối)
Độ phân giải	1000 xung/vòng (P/R)
Đường kính thân	30mm
Đường kính trục	4mm
Kiểu ngõ ra	Totem Pole
Điện áp nguồn	12-24VDC
Tần số đáp ứng	300kHz
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10 ~ 50°C

Nguồn tham khảo chính hãng: Autonics Official

Lợi ích khi lựa chọn giải pháp từ AUT VN

Khi tin dùng Encoder Autonics tại AUT VN, quý khách hàng không chỉ nhận được một sản phẩm chất lượng mà còn là một giải pháp vận hành toàn diện:

Tối ưu hiệu suất: Giảm thiểu sai số vị trí, tăng tốc độ phản hồi và độ mượt mà cho toàn hệ thống điều khiển.
Tiết kiệm chi phí vận hành: Sản phẩm chính hãng giúp kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro dừng máy (downtime) gây thiệt hại kinh tế.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ chuyên gia tại AUT VN sẵn sàng tư vấn giải pháp đấu nối, lựa chọn khớp nối phù hợp cho từng ứng dụng thực tế.

Hướng dẫn lắp đặt và sử dụng chuẩn xác

Bước 1 - Lắp đặt cơ khí: Bắt buộc sử dụng khớp nối mềm (Flexible Coupling) để kết nối trục 4mm của Encoder với trục động cơ. Điều này giúp triệt tiêu rung động, tránh làm cong trục và bảo vệ ổ bi.
Bước 2 - Đấu nối điện: Tuân thủ sơ đồ dây chuẩn:
- Dây Nâu: Nguồn dương (VCC 12-24VDC)
- Dây Xanh: Nguồn âm (GND)
- Dây Trắng: Tín hiệu pha A
- Dây Cam: Tín hiệu pha B
- Dây Vàng: Tín hiệu pha Z (Xung zero/Home)
Bước 3 - Cấu hình PLC: Thiết lập bộ đếm xung tốc độ cao (High-speed counter) tương ứng với 1000 P/R.
Bước 4 - Vận hành thử: Quay trục chậm để kiểm tra chiều xung (A trước B hoặc ngược lại) trước khi chạy tốc độ thực tế.

Sản phẩm sử dụng chung và tương đương

Để đảm bảo hệ thống vận hành đồng bộ, quý khách nên tham khảo:

Khớp nối mềm trục 4mm: Phụ kiện không thể thiếu để bảo vệ trục Encoder.

Bộ nguồn 24VDC công nghiệp: Đảm bảo nguồn cấp sạch, không nhiễu.

Sản phẩm tương đương: Encoder Autonics E40S6-1000-3-T-24 (Lựa chọn cho ứng dụng yêu cầu trục lớn hơn 6mm).

Ứng dụng thực tế của Encoder E30S4

Nhờ độ chính xác cao và kích thước nhỏ, E30S4 được ứng dụng rộng rãi trong:

Máy đóng gói tự động: Kiểm soát chính xác chiều dài màng phim, định vị vị trí cắt bao bì.
Cánh tay Robot: Đo góc quay của các khớp trục, đảm bảo độ chính xác tuyệt đối trong điều khiển vị trí.
Hệ thống băng tải thông minh: Theo dõi tốc độ băng chuyền và đếm số lượng sản phẩm tự động.
Máy in công nghiệp: Đồng bộ hóa tốc độ kéo giấy với đầu in để tránh nhòe, lệch chữ.
Máy CNC & Máy phay: Phản hồi vị trí trục để điều khiển chuyển động chính xác đến từng micromet.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
Ngõ ra Totem Pole có khả năng đẩy và kéo dòng điện, cho phép truyền tín hiệu đi xa hơn và tương thích trực tiếp với hầu hết các dòng PLC hiện nay mà không cần thêm điện trở kéo lên.

2. Độ phân giải 1000 xung/vòng (P/R) có ý nghĩa gì?
Khi trục Encoder quay hết 1 vòng (360 độ), thiết bị sẽ phát ra 1000 xung điện. Điều này cho phép PLC chia nhỏ vòng quay thành 1000 phần để quản lý vị trí chi tiết.

3. Encoder E30S4-1000-3-T-24-C có thể dùng cho nguồn 12V không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.

4. Tôi có thể lắp trực tiếp Encoder vào trục động cơ bằng khớp nối cứng không?
Tuyệt đối KHÔNG. Khớp nối cứng gây rung động và lực momen không đều, làm mòn nhanh ổ bi và gây sai số xung. Luôn sử dụng khớp nối mềm.

5. Pha Z (Zero phase) có tác dụng gì?
Pha Z phát ra 1 xung duy nhất mỗi vòng quay, dùng làm điểm mốc (Home) để hệ thống xác định vị trí gốc khi khởi động.

6. Sản phẩm này có khả năng chống nước không?
Chuẩn IP50 chống bụi nhưng không chống nước. Nếu môi trường ẩm ướt, quý khách cần trang bị vỏ bảo vệ hoặc chọn dòng IP cao hơn.

7. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến tốc độ quay?
Tần số này cho phép Encoder hoạt động ở tốc độ quay cao mà không bị mất xung, đảm bảo dữ liệu truyền về PLC luôn chính xác.

8. Làm sao để phân biệt hàng chính hãng Autonics tại AUT VN?
Sản phẩm chính hãng có tem nhãn rõ ràng, mã SKU khớp catalog và được AUT VN cam kết bảo hành theo tiêu chuẩn nhà sản xuất.

9. Nếu máy của tôi yêu cầu trục 6mm, tôi có dùng mã E30S4 được không?
Không được, vì E30S4 có trục 4mm. Quý khách vui lòng chuyển sang dòng E40S6.

10. Thời gian giao hàng của AUT VN là bao lâu?
AUT VN luôn sẵn hàng trong kho, hỗ trợ giao hàng hỏa tốc từ 2-24h tùy khu vực.

11. Encoder này có hỗ trợ đọc chiều quay không?
Có, nhờ pha A và B lệch pha nhau 90 độ, PLC dễ dàng xác định chiều quay thuận hay ngược.

12. Tuổi thọ trung bình của sản phẩm là bao lâu?
Với việc lắp khớp nối mềm và nguồn ổn định, sản phẩm có thể vận hành bền bỉ nhiều năm trong môi trường công nghiệp.
