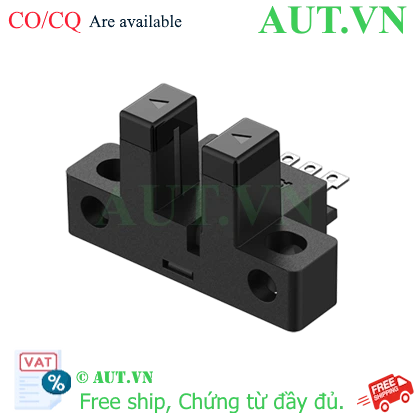

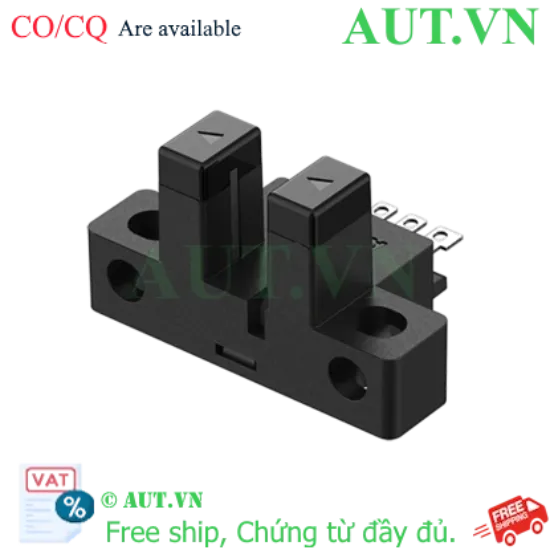

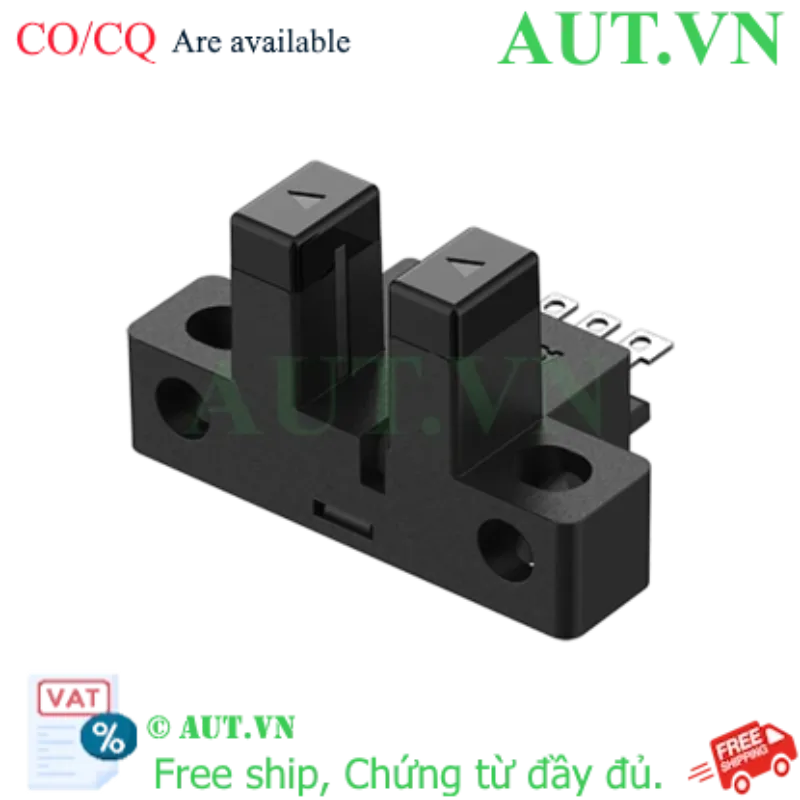

Cảm biến quang Autonics BS5-L2M-P: Khe 5mm, Ngõ ra PNP, Tốc độ 2kHz

Ngõ ra PNP: Tương thích hoàn hảo với các hệ thống PLC chuẩn Châu Âu (Siemens, Schneider...).
Khe hở 5mm: Độ chính xác cực cao, nhận diện vật thể mờ đục chỉ từ Ø0.8mm.
Tốc độ phản hồi 2kHz: Tần số đáp ứng siêu tốc, lý tưởng cho dây chuyền đếm sản phẩm tốc độ cao.
Điện áp linh hoạt: Hoạt động ổn định trong dải nguồn 5-24VDC ±10%.
Chế độ tùy chỉnh: Linh hoạt lựa chọn Light ON hoặc Dark ON theo yêu cầu điều khiển.

nhà chế tạo: Autonics

SKU: BS5-L2M-P

Tải xuống mẫu

Giá cũ: 183.900 ₫

Giá bán: 147.120 ₫

Số lượng:

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác các chi tiết siêu nhỏ di chuyển với vận tốc lớn là thách thức hàng đầu. Cảm biến quang điện siêu nhỏ Autonics BS5-L2M-P chính là giải pháp tối ưu cho bài toán này. Với cấu tạo dạng khe (Slot-type) tinh gọn và khả năng phản hồi siêu tốc lên đến 2kHz, sản phẩm do AUT VN cung cấp giúp doanh nghiệp tối ưu hóa quy trình đếm sản phẩm và định vị hành trình cơ khí với độ sai số gần như bằng không.

Điểm nổi bật của Cảm biến quang Autonics BS5-L2M-P

Xử lý tín hiệu siêu tốc: Với tần số đáp ứng 2kHz, cảm biến có thể thực hiện 2.000 lần đóng ngắt mỗi giây, loại bỏ hoàn toàn hiện tượng trễ xung trong các hệ thống dây chuyền tốc độ cao.
Độ nhạy và chính xác tuyệt đối: Khe hở 5mm kết hợp cùng độ trễ (Hysteresis) cực thấp ≤ 0.05mm, cho phép nhận diện chính xác các vật thể mờ đục chỉ từ Ø0.8mm.
Chuẩn kết nối PNP: Ngõ ra PNP (tín hiệu dương) giúp tích hợp đồng bộ và dễ dàng với các bộ điều khiển PLC phổ biến như Siemens S7, Schneider, Mitsubishi (dòng hỗ trợ PNP).
Thiết kế công nghiệp bền bỉ: Thân vỏ chế tạo từ nhựa PBT và PC cao cấp, đạt chuẩn bảo vệ IP50, đảm bảo hoạt động ổn định trong môi trường máy CNC hoặc cánh tay Robot chật hẹp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics BS5-L2M-P
Loại cảm biến	Thu phát đối chiếu dạng khe (Slot-type)
Chiều rộng khe (Khoảng cách phát hiện)	5mm
Kích thước vật thể phát hiện tối thiểu	≥ Ø0.8mm × 2mm
Độ trễ (Hysteresis)	≤ 0.05mm
Thời gian đáp ứng	Light ON: Max. 20㎲ \| Dark ON: Max. 100㎲
Tần số đáp ứng	2kHz
Nguồn sáng	LED hồng ngoại (Bước sóng 940nm)
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng dây dẫn)
Điện áp nguồn cấp	5-24VDC ±10%
Kiểu ngõ ra điều khiển	PNP mạch thu hở (Open Collector)
Dòng tiêu thụ	Max. 30mA
Dòng tải tối đa	Max. 100mA
Cấp bảo vệ	IP50 (Tiêu chuẩn IEC)
Chất liệu thân vỏ	PBT, PC
Nhiệt độ vận hành	-20 đến 55℃

Nguồn tham khảo: Autonics Official Website

Lợi ích vượt trội khi sử dụng BS5-L2M-P

Khi nâng cấp hệ thống với BS5-L2M-P, quý khách hàng sẽ nhận được những giá trị vận hành thực tế:

Triệt tiêu sai số vận hành: Loại bỏ hoàn toàn hiện tượng đếm trùng hoặc bỏ sót linh kiện, giúp nâng cao tỷ lệ KCS (Kiểm tra chất lượng) và giảm thiểu hàng lỗi.
Giảm chi phí bảo trì: Công nghệ LED hồng ngoại tuổi thọ cao giúp kéo dài chu kỳ thay thế thiết bị, giảm thiểu thời gian dừng máy (Downtime) không đáng có.
Tối ưu không gian lắp đặt: Thiết kế siêu nhỏ gọn cho phép tích hợp vào những vị trí cực kỳ chật hẹp như trong máy in 3D công nghiệp hoặc module máy CNC.
Vận hành an toàn & Tiết kiệm: Dải điện áp thấp 5-24VDC vừa an toàn cho kỹ thuật viên, vừa tiết kiệm điện năng cho hệ thống điều khiển.

Hướng dẫn lắp đặt và vận hành chuẩn kỹ thuật

Bước 1: Định vị lắp đặt - Cố định cảm biến sao cho khe hở 5mm vuông góc tuyệt đối với quỹ đạo di chuyển của vật thể cần nhận diện.
Bước 2: Đấu nối nguồn - Kết nối nguồn DC (5-24V) đúng cực tính (+/-). Lưu ý sử dụng nguồn ổn áp để đảm bảo tuổi thọ linh kiện.
Bước 3: Thiết lập Logic điều khiển - Lựa chọn chế độ Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị che khuất) thông qua việc đấu nối dây tín hiệu.
Bước 4: Kiểm tra vận hành - Cho vật mẫu đi qua khe, quan sát đèn LED chỉ báo trên thân cảm biến để xác nhận tín hiệu đóng/ngắt chính xác.
Bước 5: Tích hợp PLC - Kết nối ngõ ra PNP vào chân Input của PLC (ví dụ Siemens S7-1200) hoặc thông qua Relay trung gian 24VDC để điều khiển thiết bị chấp hành.

Ứng dụng thực tế (PropertyValue)

Sản xuất linh kiện điện tử: Đếm linh kiện SMD, phát hiện vạch dấu (mark) trên băng tải tốc độ cao.
Máy công cụ CNC: Làm công tắc hành trình (Limit Switch) chính xác cho các trục X, Y, Z.
Hệ thống kiểm tra tự động: Phát hiện thiếu hụt linh kiện trong khay hoặc kiểm tra lỗi đóng gói bao bì.
Đo tốc độ quay: Kết hợp với đĩa Encoder đục lỗ để đo tốc độ vòng quay (RPM) của motor chính xác cao.

Giải đáp thắc mắc thường gặp (FAQ)

1. Cảm biến BS5-L2M-P khác gì so với phiên bản NPN?
Điểm khác biệt nằm ở cực tính tín hiệu ngõ ra. Bản PNP xuất tín hiệu dương (+), tương thích tốt với PLC chuẩn Châu Âu. Bản NPN xuất tín hiệu âm (-), phổ biến với PLC Nhật Bản.

2. Cảm biến này có thể phát hiện được vật thể trong suốt không?
Không. BS5-L2M-P được tối ưu cho vật thể mờ đục. Với vật thể trong suốt, tia hồng ngoại sẽ xuyên qua và không tạo ra tín hiệu ngắt.

3. Tôi có thể thay đổi chế độ Light ON/Dark ON sau khi lắp đặt không?
Hoàn toàn được. Bạn chỉ cần thay đổi cách đấu nối dây tại điểm kết nối tín hiệu mà không cần tháo rời cảm biến.

4. Nguồn 5VDC có đảm bảo cảm biến hoạt động ổn định không?
Có, dải điện áp hỗ trợ từ 5-24VDC. Tuy nhiên, hãy đảm bảo nguồn cấp đủ cường độ dòng điện để tránh sụt áp khi tải hoạt động.

5. Tần số 2kHz mang lại lợi ích gì cụ thể trong sản xuất?
Nó cho phép cảm biến đóng ngắt 2.000 lần/giây, giúp đếm chính xác tuyệt đối các chi tiết siêu nhỏ di chuyển trên băng tải tốc độ cực cao mà không bị bỏ sót.

6. Thiết bị này có khả năng chống nước không?
Chuẩn IP50 chỉ chống bụi cơ bản, không chống nước. Quý khách nên lắp đặt trong tủ điện hoặc vị trí tránh tia nước và độ ẩm cao.

7. Khe 5mm có dùng cho vật thể rộng hơn 5mm được không?
Được. Miễn là vật thể đi xuyên qua và che khuất được tia sáng giữa đầu thu và phát, cảm biến sẽ kích hoạt tín hiệu.

8. Làm thế nào để biết cảm biến đang hoạt động bình thường?
Hãy quan sát đèn LED chỉ báo trên thân máy. Đèn sẽ thay đổi trạng thái Sáng/Tắt khi vật thể đi qua khe tùy theo chế độ bạn cài đặt.

9. Độ trễ 0.05mm ảnh hưởng thế nào đến độ chính xác?
Đây là khoảng cách cực nhỏ mà vật thể dịch chuyển để cảm biến thay đổi trạng thái, đảm bảo tính lặp lại và độ chính xác tuyệt đối cho các điểm dừng hành trình.

10. Mua BS5-L2M-P tại AUT VN có được bảo hành không?
Có. Sản phẩm được bảo hành chính hãng Autonics, kèm hỗ trợ kỹ thuật 24/7 và hướng dẫn đấu nối chi tiết từ đội ngũ chuyên gia của AUT VN.
