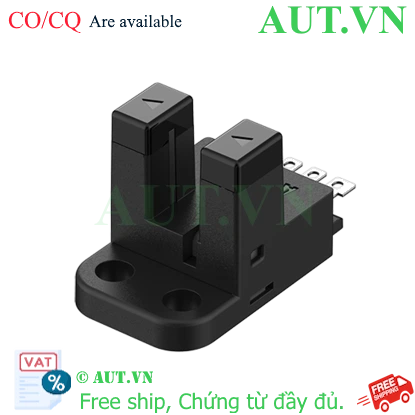

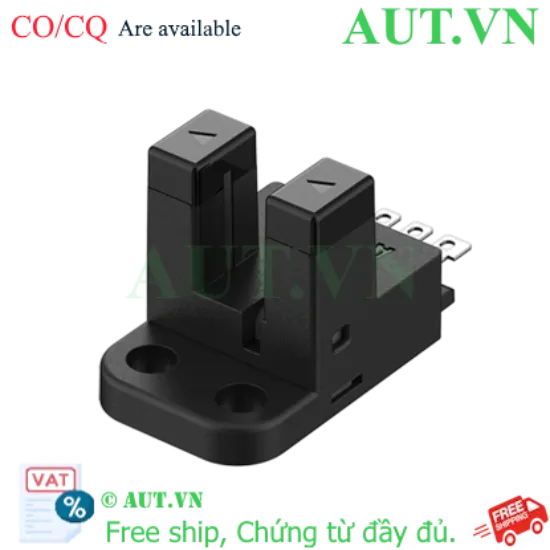

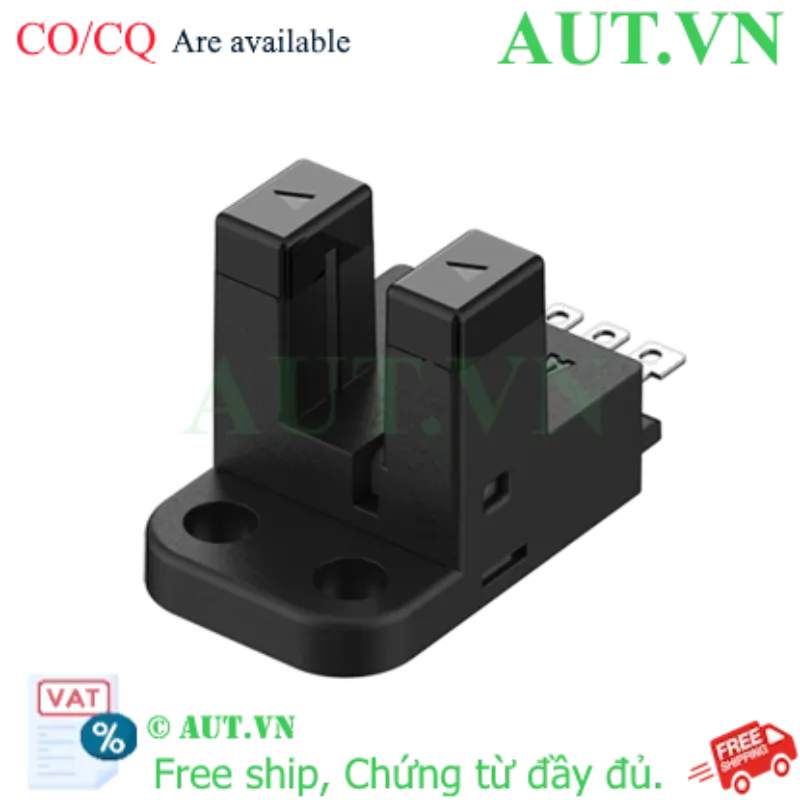

Cảm biến quang siêu nhỏ Autonics BS5-Y2M-P: Ngõ ra PNP, Khe hở 5mm, Tần số 2kHz

Ngõ ra: PNP (Mạch thu hở)
Nguồn cấp: 5-24VDC
Chế độ: Linh hoạt Light ON / Dark ON
Tốc độ đáp ứng: Tần số cao 2kHz (20µs - 100µs)
Kích thước rãnh: Chiều rộng khe 5mm, phát hiện vật thể mờ đục

nhà chế tạo: Autonics

khả dụng: 27 trong kho

SKU: BS5-Y2M-P

Tải xuống mẫu

Giá cũ: 137.350 ₫

Giá bán: 123.000 ₫

Số lượng:

Cảm biến quang điện siêu nhỏ Autonics BS5-Y2M-P - Giải pháp phát hiện chính xác cho không gian hẹp

Cảm biến quang Autonics BS5-Y2M-P là dòng cảm biến rãnh (slot sensor) siêu nhỏ gọn, được thiết kế đặc biệt để phát hiện các vật thể mờ đục đi qua khe hở. Với tần số đáp ứng lên đến 2kHz, sản phẩm này là sự lựa chọn hoàn hảo cho các hệ thống tự động hóa yêu cầu tốc độ xử lý cực nhanh và độ chính xác tuyệt đối trong một kích thước tối giản.

Điểm nổi bật của Autonics BS5-Y2M-P

Kích thước siêu nhỏ: Tiết kiệm diện tích lắp đặt, dễ dàng tích hợp vào các máy móc CNC, robotic hoặc thiết bị điện tử nhỏ.
Hiệu suất cao: Tần số đóng ngắt 2kHz giúp theo dõi các đối tượng di chuyển tốc độ cao mà không bỏ sót tín hiệu.
Độ bền vượt trội: Vỏ nhựa PBT cao cấp, đạt chuẩn IP50, chịu được rung động và va chạm mạnh (lên đến 1.500G).
Linh hoạt: Cho phép tùy chỉnh chế độ Light ON hoặc Dark ON thông qua dây điều khiển, phù hợp với nhiều logic điều khiển PLC khác nhau.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics BS5-Y2M-P
Loại cảm biến	Cảm biến rãnh (Thu phát đối chiếu)
Khoảng cách phát hiện (Chiều rộng khe)	5mm
Đối tượng phát hiện	Vật thể mờ đục (Kích thước tối thiểu ≥Ø0.8mm × 2mm)
Thời gian đáp ứng	Light ON: Max 20㎲ / Dark ON: Max 100㎲
Tần số đáp ứng	2kHz
Nguồn sáng	LED hồng ngoại (940nm)
Điện áp nguồn cấp	5-24VDC ±10% (Sóng P-P max 10%)
Ngõ ra điều khiển	PNP (Mạch thu hở)
Dòng tải tối đa	100mA
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng dây dẫn)
Chỉ báo	LED đỏ (Báo trạng thái hoạt động)
Cấp bảo vệ	IP50 (Tiêu chuẩn IEC)
Chất liệu	Vỏ: PBT, Phần cảm biến: PC
Nhiệt độ vận hành	-20 đến 55℃

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa dây chuyền: Giảm thiểu sai sót trong đếm sản phẩm hoặc xác định vị trí nhờ độ trễ cực thấp (≤0.05mm).
Giảm chi phí bảo trì: Mạch bảo vệ chống nối ngược cực và chống ngắn mạch ngõ ra giúp thiết bị hoạt động bền bỉ, tránh hỏng hóc do lỗi đấu nối.
Lắp đặt nhanh chóng: Kết nối dạng giắc cắm giúp việc thay thế và bảo trì trở nên dễ dàng hơn bao giờ hết.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Xác định vị trí lắp đặt sao cho vật thể cần phát hiện đi qua đúng khe rãnh 5mm của cảm biến.
Bước 2: Đấu nối nguồn cấp 5-24VDC. Lưu ý kiểm tra đúng cực âm (-) và dương (+) để tránh lỗi dù có mạch bảo vệ.
Bước 3: Cấu hình chế độ Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị che sáng) bằng cách đấu nối dây điều khiển theo sơ đồ của hãng.
Bước 4: Kiểm tra đèn LED đỏ trên thân cảm biến để xác nhận thiết bị đã nhận diện đối tượng.
Bước 5: Kết nối ngõ ra PNP với PLC hoặc Relay điều khiển.

Sản phẩm sử dụng chung

Bộ điều khiển PLC: Siemens S7, Mitsubishi FX, Omron... để xử lý tín hiệu ngõ ra PNP.
Dây cáp kết nối: Các loại cáp tín hiệu chống nhiễu phù hợp với chuẩn giắc cắm của Autonics.
Bộ nguồn DC: Nguồn tổ ong hoặc nguồn switching 12V/24VDC chất lượng cao.

Ứng dụng thực tế

Đếm sản phẩm: Sử dụng trong các máy đóng gói, máy sản xuất linh kiện điện tử để đếm số lượng sản phẩm chạy trên băng tải.
Xác định vị trí (Home/Limit): Làm cảm biến hành trình cho các trục X, Y, Z trong máy CNC, máy in 3D hoặc cánh tay Robot.
Kiểm tra sự hiện diện: Phát hiện sự có mặt của linh kiện nhỏ trong các khay chứa tự động.

Câu hỏi thường gặp (FAQ)

1. BS5-Y2M-P khác gì so với phiên bản NPN?
BS5-Y2M-P sử dụng ngõ ra PNP (xuất mức cao khi kích hoạt), trong khi bản NPN (xuất mức thấp). Bạn cần chọn đúng loại tùy theo ngõ vào của PLC bạn đang dùng.

2. Khe rãnh 5mm có thể phát hiện vật thể mỏng đến mức nào?
Cảm biến có thể phát hiện vật thể mờ đục có kích thước tối thiểu từ Ø0.8mm x 2mm.

3. Làm sao để chuyển đổi giữa Light ON và Dark ON?
Việc chuyển đổi được thực hiện thông qua cách đấu nối dây điều khiển (control wire) theo hướng dẫn trong datasheet của hãng.

4. Sản phẩm có chống nước không?
Chuẩn IP50 nghĩa là chống bụi cơ bản nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

5. Tần số 2kHz nghĩa là gì?
Nghĩa là cảm biến có thể đóng/ngắt lên đến 2000 lần trong một giây, cực kỳ phù hợp cho các ứng dụng tốc độ cao.

6. Có thể dùng nguồn 12V cho cảm biến này không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 5VDC đến 24VDC.

7. BS5-Y2M-P có dễ bị nhiễu bởi ánh sáng đèn huỳnh quang không?
Sản phẩm được thiết kế chống nhiễu tốt, chịu được ánh sáng huỳnh quang lên đến 1,000lx.

8. Tại sao đèn LED đỏ không sáng khi vật thể đi qua?
Hãy kiểm tra lại nguồn cấp, đấu nối dây hoặc kiểm tra xem vật thể có đủ độ mờ đục để chặn tia hồng ngoại không.

9. Sản phẩm này có đi kèm dây cáp không?
Thông thường sản phẩm là dạng giắc cắm, bạn cần mua thêm cáp kết nối tương ứng.

10. Thời gian bảo hành của Autonics BS5-Y2M-P là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

Nguồn tham khảo: Autonics Official Website
