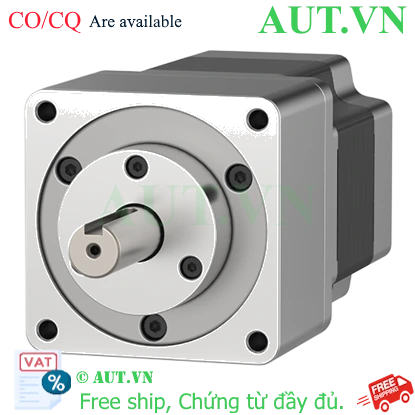

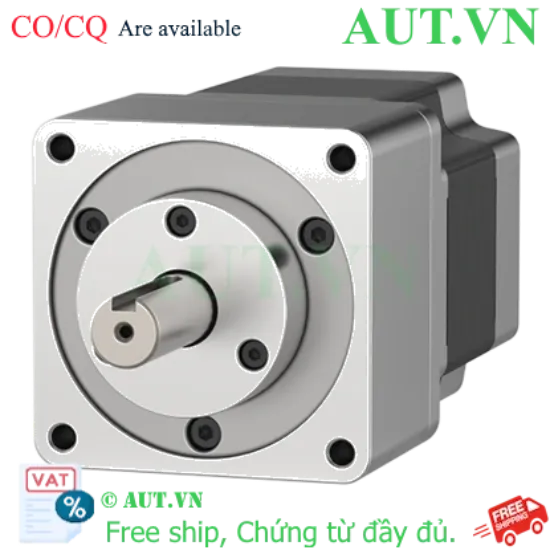

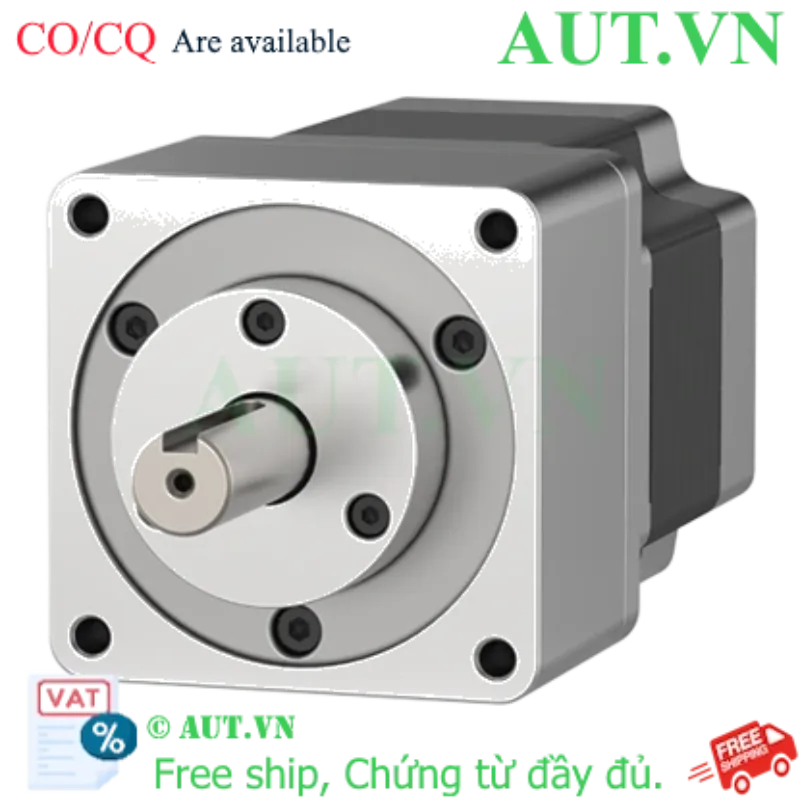

Giới thiệu về Động cơ bước 5 pha Autonics A50K-M566W-G10
Động cơ bước Autonics A50K-M566W-G10 là giải pháp điều khiển chuyển động chính xác cao, được thiết kế đặc biệt cho các ứng dụng công nghiệp đòi hỏi sự ổn định tuyệt đối. Với cấu trúc 5 pha đặc trưng, sản phẩm này giảm thiểu hiện tượng rung lắc và tiếng ồn so với các dòng động cơ bước 2 pha thông thường, mang lại vận hành mượt mà hơn.
Điểm đặc biệt của model này chính là sự kết hợp giữa hộp số giảm tốc tỷ lệ 1:10 và phanh điện từ, giúp tối ưu hóa lực kéo (mô-men xoắn) và giữ vị trí cố định ngay cả khi mất điện, cực kỳ quan trọng cho các hệ thống trục đứng hoặc cánh tay robot.
Điểm nổi bật của A50K-M566W-G10
- Độ chính xác vượt trội: Tỷ số truyền 1:10 giúp chia nhỏ bước góc, tăng khả năng kiểm soát vị trí chi tiết đến từng micromet.
- Phanh điện từ an toàn (Type B): Tự động khóa vị trí khi ngắt nguồn, ngăn chặn việc rơi tải hoặc sai lệch vị trí do trọng lực.
- Vận hành bền bỉ: Tiêu chuẩn bảo vệ IP30, khả năng tản nhiệt tốt và linh kiện cao cấp từ Autonics.
- Thiết kế trục kép: Linh hoạt trong việc kết nối truyền động và lắp đặt encoder phản hồi.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Autonics A50K-M566W-G10 |
| Góc bước cơ bản (Đủ bước/Nửa bước) | 0.072º / 0.036º |
| Mô-men xoắn cho phép tối đa | 50 kgf.cm |
| Mô-men quán tính bộ phận quay | 280 g·cm² |
| Trở kháng dòng xoắn | 1.1 Ω |
| Dòng điện định mức | 1.4 A / Pha |
| Tỷ lệ bánh răng | 1:10 |
| Chiều dài động cơ | 94.5 mm |
| Loại trục | Trục kép (Dual Shaft) |
| Kết nối dây | Ngũ giác (5-lead) |
| Cấu trúc bảo vệ | IP30 |
| Dải tốc độ cho phép | 0 đến 180 rpm |
| Khe hở bánh răng / Lỗi vị trí | ±20' (0.33˚) |
| Điện áp phanh điện từ | 24 VDC ±10% |
| Dòng kích hoạt phanh | 0.33 A |
| Mô-men ma sát tĩnh của phanh | Min. 8 kgf.cm |
| Loại phanh | Loại B (Cấp nguồn: Nhả phanh / Ngắt nguồn: Đóng phanh) |
| Thời gian đóng/nhả phanh | Max. 20ms (Đóng) / Max. 25ms (Nhả) |
| Trọng lượng | Xấp xỉ 1.57 kg (bao gồm bao bì) |
Lợi ích khi sử dụng sản phẩm
- Tăng hiệu suất làm việc: Nhờ tỷ số truyền 1:10, bạn không cần sử dụng thêm hộp số ngoài cồng kềnh mà vẫn đạt được mô-men xoắn lớn.
- Giảm chi phí bảo trì: Độ bền cơ khí cao, ít mài mòn, giúp hệ thống vận hành liên tục trong thời gian dài.
- An toàn tuyệt đối: Hệ thống phanh điện từ loại B loại bỏ rủi ro tai nạn lao động khi xảy ra sự cố mất điện đột ngột.
Hướng dẫn sử dụng và lắp đặt
- Kiểm tra kết nối: Đảm bảo đấu nối đúng 5 pha của động cơ với Driver tương ứng của Autonics để tránh cháy cuộn dây.
- Cấp nguồn phanh: Cấp nguồn 24VDC cho phanh điện từ để nhả phanh trước khi phát xung điều khiển cho động cơ.
- Thiết lập Driver: Điều chỉnh dòng điện (Current) trên Driver về mức 1.4A để đạt hiệu suất tối ưu và tránh quá nhiệt.
- Lắp đặt cơ khí: Cố định động cơ chắc chắn vào khung máy, sử dụng khớp nối mềm cho trục kép để giảm rung chấn.
Sản phẩm sử dụng chung
Để hệ thống hoạt động đồng bộ, A50K-M566W-G10 nên được kết hợp với:
- Stepper Driver Autonics: Các dòng driver 5 pha tương thích để điều khiển xung/hướng.
- Bộ nguồn DC 24V: Cung cấp nguồn cho phanh điện từ và Driver.
- PLC (Mitsubishi, Siemens, Omron...): Để phát xung điều khiển vị trí.
- Khớp nối linh hoạt (Flexible Coupling): Truyền động từ trục động cơ sang trục vít me hoặc băng tải.
Ứng dụng thực tế
Động cơ bước Autonics A50K-M566W-G10 được ứng dụng rộng rãi trong:
- Máy CNC mini và máy in 3D: Điều khiển trục Z (trục đứng) cần phanh để không bị trôi.
- Thiết bị y tế: Máy phân tích mẫu, cánh tay robot phẫu thuật yêu cầu độ chính xác cực cao.
- Công nghiệp đóng gói: Hệ thống định lượng, cấp phôi tự động.
- Thiết bị đo lường: Các bàn xoay định vị chính xác trong phòng thí nghiệm.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn động cơ 5 pha thay vì 2 pha?
Động cơ 5 pha có độ phân giải cao hơn, rung ít hơn và mô-men xoắn ổn định hơn, giúp máy vận hành êm ái và chính xác hơn.
2. Phanh điện từ loại B hoạt động như thế nào?
Loại B là phanh "Fail-safe". Khi bạn cấp điện 24V, phanh sẽ nhả ra để động cơ quay. Khi mất điện hoặc ngắt điện, lò xo sẽ tự động đóng phanh để giữ trục đứng yên.
3. Tỷ số truyền 1:10 có ý nghĩa gì?
Nghĩa là động cơ bên trong quay 10 vòng thì trục ra ngoài mới quay 1 vòng. Điều này giúp tăng mô-men xoắn lên gần 10 lần và tăng độ chính xác vị trí.
4. Động cơ này có bị nóng khi chạy liên tục không?
Động cơ bước luôn sinh nhiệt. Tuy nhiên, nếu bạn cài đặt dòng điện trên Driver đúng 1.4A, nhiệt độ sẽ ở mức an toàn.
5. Tôi có thể dùng Driver hãng khác cho động cơ Autonics này không?
Có thể, miễn là Driver đó hỗ trợ động cơ bước 5 pha và có thông số dòng điện phù hợp (1.4A). Tuy nhiên, dùng Driver Autonics sẽ đảm bảo tương thích tốt nhất.
6. Trục kép của động cơ dùng để làm gì?
Một đầu dùng để truyền động, đầu còn lại có thể dùng để lắp Encoder phản hồi vị trí (Closed-loop) giúp loại bỏ hiện tượng mất bước.
7. Thời gian phản hồi của phanh là bao lâu?
Thời gian đóng phanh tối đa là 20ms và nhả phanh tối đa là 25ms, gần như tức thời.
8. Sản phẩm có sẵn CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi sản phẩm.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics. Chúng tôi hỗ trợ kỹ thuật miễn phí trong quá trình cài đặt.
10. Làm sao để biết động cơ bị hỏng hay do Driver lỗi?
Bạn có thể kiểm tra điện trở các cuộn dây bằng đồng hồ VOM. Nếu điện trở các pha cân bằng (xấp xỉ 1.1Ω) thì động cơ bình thường, lỗi có thể nằm ở Driver.
