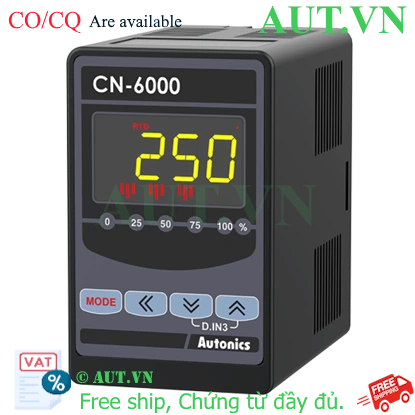

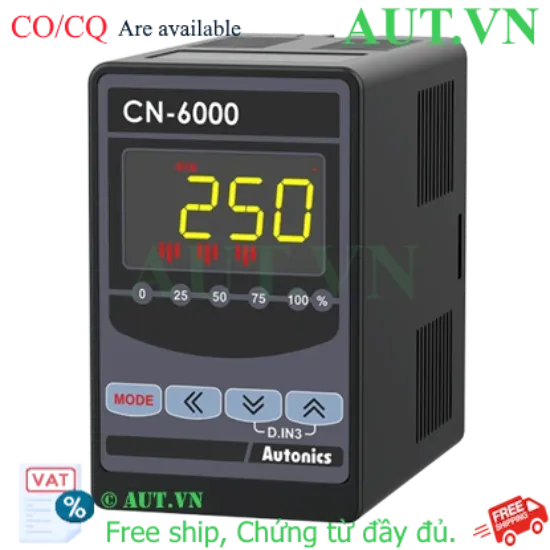

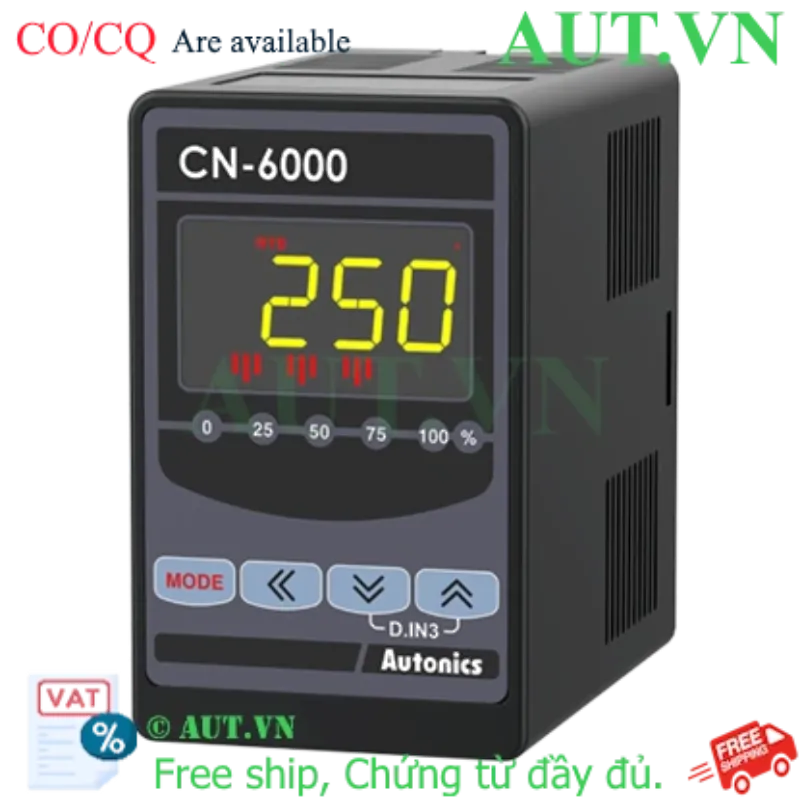

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6101-C1 | RTD, TC sang 0-20mA | AUT VN

Chức năng chính: Chuyển đổi linh hoạt tín hiệu RTD, Thermocouple (TC) và Analog sang tín hiệu dòng điện 0-20mA.
Độ chính xác cực cao: Sai số chỉ ±0.3% F.S, độ phân giải lên đến 8000.
Khả năng tương thích: Hỗ trợ đa dạng loại cảm biến (Pt100, K, J, E, T...) và dải điện áp/dòng điện analog.
Lắp đặt dễ dàng: Thiết kế dạng Socket, nguồn cấp 24VDC ổn định, phù hợp cho các tủ điện công nghiệp.

nhà chế tạo: Autonics

SKU: CN-6101-C1

Giá cũ: 4.563.600 ₫

Giá bán: 3.650.880 ₫

Số lượng:

Giới thiệu Bộ Chuyển Đổi Tín Hiệu Autonics CN-6101-C1

Trong các hệ thống tự động hóa hiện đại, việc đồng bộ hóa tín hiệu từ các cảm biến nhiệt độ và cảm biến analog về bộ điều khiển trung tâm (PLC/DCS) là vô cùng quan trọng. Bộ chuyển đổi tín hiệu Autonics CN-6101-C1 là giải pháp chuyên dụng giúp chuyển đổi các tín hiệu đo lường từ cảm biến nhiệt độ (RTD, Thermocouple) và tín hiệu điện áp/dòng điện analog sang tín hiệu dòng điện chuẩn 0-20mA. Với thương hiệu Autonics danh tiếng, sản phẩm đảm bảo sự ổn định, giảm thiểu nhiễu và nâng cao độ chính xác cho toàn bộ hệ thống đo lường của bạn.

Điểm nổi bật của Autonics CN-6101-C1

Đa năng vượt trội: Hỗ trợ hầu hết các loại cảm biến nhiệt độ phổ biến hiện nay như Pt100, Cu100 và các loại Thermocouple (K, J, E, T, R, B, S, N, C, L, U, PLII).
Độ chính xác chuẩn công nghiệp: Đảm bảo sai số cực thấp (± 0.3% F.S), giúp dữ liệu nhiệt độ luôn trung thực và tin cậy.
Tốc độ đáp ứng nhanh: Chu kỳ lấy mẫu chỉ từ 100ms (analog) đến 250ms (nhiệt độ), giúp hệ thống phản hồi tức thì với sự thay đổi của môi trường.
Thiết kế tối ưu: Sử dụng kiểu kết nối Socket giúp việc thay thế, bảo trì thiết bị trở nên nhanh chóng mà không cần đấu nối lại dây phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Nguồn cấp DC	24VDC
Loại ngõ vào (RTD)	JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω
Loại ngõ vào (TC)	K, J, E, T, R, B, S, N, C, L, U, PLII
Loại ngõ vào (Analog)	Điện áp: -50.0~50.0mV, -199.9~200.0mV, -1.000~1.000V, -1.00~10.00V Dòng điện: 0.00~20.00mA, 4.00~20.00mA
Loại ngõ ra (Transmission)	0-20mA (Dải ngõ ra có thể điều chỉnh), Tải trở kháng tối đa 600Ω, Độ chính xác ±0.3% F.S, Độ phân giải 8000
Chu kỳ lấy mẫu	Ngõ vào Analog: 100ms; Ngõ vào cảm biến nhiệt độ: 250ms
Điều kiện môi trường	Nhiệt độ vận hành: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng thiết bị	~160g (Trọng lượng bao bì ~301g)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics CN-6101-C1

Tối ưu hóa hệ thống: Chuyển đổi mọi tín hiệu cảm biến về một chuẩn duy nhất (4-20mA hoặc 0-20mA), giúp việc lập trình PLC trở nên đơn giản hơn.
Giảm nhiễu tín hiệu: Tín hiệu dòng điện 0-20mA có khả năng chống nhiễu tốt hơn nhiều so với tín hiệu điện áp, cực kỳ quan trọng trong môi trường nhà máy có nhiều thiết bị điện từ.
Tiết kiệm chi phí: Tận dụng được các cảm biến cũ hoặc cảm biến không tương thích trực tiếp với PLC, giúp kéo dài vòng đời thiết bị.
Độ bền cao: Thiết kế chuẩn công nghiệp, hoạt động ổn định trong dải nhiệt độ và độ ẩm khắc nghiệt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra loại cảm biến (RTD, TC hay Analog) để đảm bảo thiết bị hỗ trợ.
Bước 2: Kết nối chân nguồn 24VDC vào terminal theo sơ đồ đấu nối của hãng.
Bước 3: Đấu nối các dây tín hiệu từ cảm biến vào các chân ngõ vào (Input) tương ứng.
Bước 4: Thiết lập dải ngõ ra (Output) mong muốn bằng cách điều chỉnh các jumper hoặc thông số cài đặt (nếu có).
Bước 5: Kết nối ngõ ra 0-20mA vào card analog của PLC hoặc bộ hiển thị.

Sản phẩm tương thích và đi kèm

Để hệ thống vận hành hoàn hảo, bạn có thể sử dụng CN-6101-C1 cùng với:

Cảm biến nhiệt độ RTD Pt100 hoặc Thermocouple loại K, J.
Bộ điều khiển nhiệt độ Autonics.
Bộ nguồn DC 24V chất lượng cao.
Tủ điện điều khiển và các bộ PLC (Mitsubishi, Siemens, Omron...).

Ứng dụng thực tế

Ngành thực phẩm & Đồ uống: Kiểm soát nhiệt độ lò nướng, bồn chứa.
Ngành nhựa & Hóa chất: Giám sát nhiệt độ nóng chảy, phản ứng hóa học.
Hệ thống HVAC: Điều khiển nhiệt độ trong các tòa nhà, trung tâm dữ liệu.
Sản xuất xi măng & Thép: Đo lường nhiệt độ cực cao trong lò nung.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có dùng được cho cảm biến Pt100 không?
Có, CN-6101-C1 hỗ trợ rất tốt các loại RTD như Pt100, Cu100...

2. Tôi có thể chuyển tín hiệu từ 4-20mA sang 0-20mA được không?
Có, thiết bị hỗ trợ đầu vào analog dải 4-20mA và cho phép điều chỉnh ngõ ra linh hoạt.

3. Thiết bị có cần cài đặt phần mềm gì không?
Không, việc cài đặt chủ yếu thông qua các kết nối vật lý và cấu hình phần cứng/jumper.

4. Sai số của thiết bị là bao nhiêu?
Độ chính xác đạt ±0.3% so với thang đo (Full Scale), rất ổn định cho đo lường công nghiệp.

5. Nguồn cấp 24VDC có bắt buộc không?
Đúng, thiết bị được thiết kế chuyên dụng cho nguồn 24VDC để đảm bảo độ ổn định.

6. Sản phẩm này có chống nhiễu tốt không?
Rất tốt, nhờ cơ chế chuyển đổi sang tín hiệu dòng điện 0-20mA giúp loại bỏ nhiễu điện áp.

7. Tôi cần mua thêm gì để lắp đặt được ngay?
Bạn nên mua kèm Socket tương ứng và bộ nguồn 24VDC.

8. Autonics CN-6101-C1 có hàng sẵn tại AUT VN không?
Vui lòng liên hệ hotline 0968.053.025 để kiểm tra tình trạng kho hàng mới nhất.

9. Thiết bị có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

10. Tôi có thể nhận CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho khách hàng.
