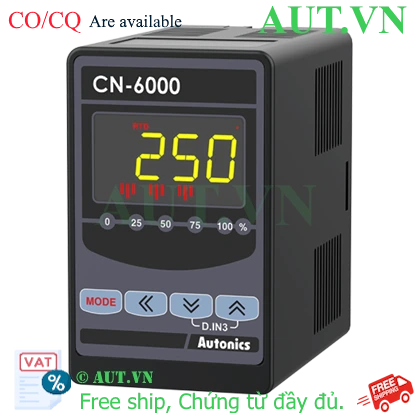

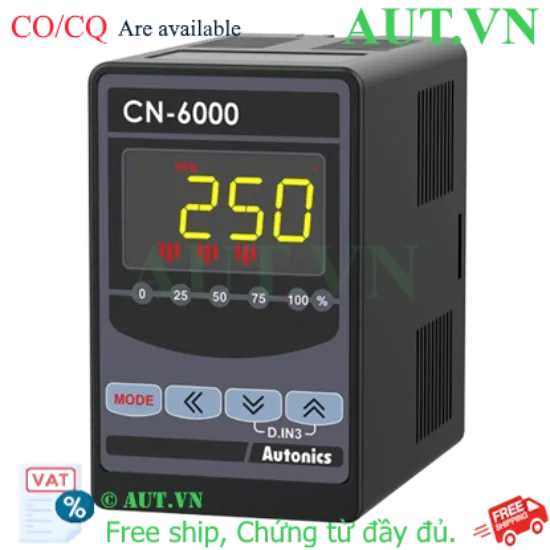

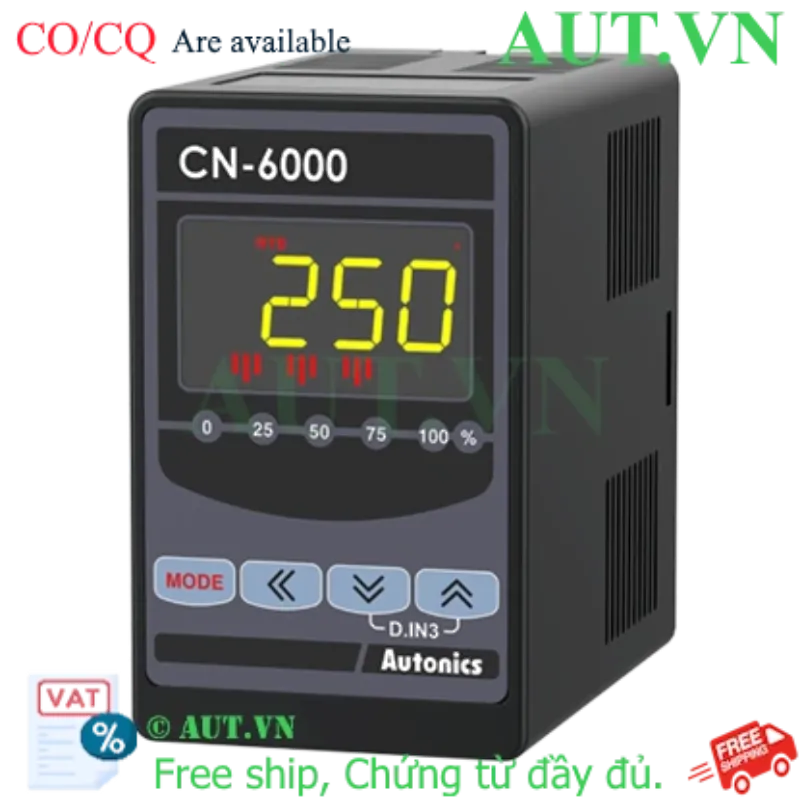

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6100-C1 | Đa Ngõ Vào RTD/TC/Analog, Ngõ Ra 4-20mA, Độ Chính Xác Cao

Tích hợp đa năng: Hỗ trợ chuyển đổi linh hoạt từ các loại cảm biến RTD, Thermocouple (Can nhiệt) và tín hiệu Analog.
Chuẩn hóa tín hiệu: Chuyển đổi đầu ra 4-20mA/0-20mA với độ phân giải cao 8000, sai số cực thấp chỉ ± 0.3 F.S.
Khả năng chống nhiễu: Thiết kế tối ưu giúp vận hành ổn định trong môi trường công nghiệp có nhiễu điện từ mạnh.
Lắp đặt nhanh chóng: Sử dụng đế Socket chuẩn DIN Rail, giúp thay thế thiết bị dễ dàng, giảm tối đa thời gian dừng máy.

nhà chế tạo: Autonics

SKU: CN-6100-C1

Tải xuống mẫu

Giá cũ: 3.868.050 ₫

Giá bán: 3.094.440 ₫

Số lượng:

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6100-C1: Giải Pháp Chuẩn Hóa Tín Hiệu Công Nghiệp Toàn Diện

Trong các hệ thống tự động hóa hiện đại, việc thu thập dữ liệu từ nhiều loại cảm biến khác nhau như nhiệt độ (RTD, TC) hay tín hiệu Analog và đưa về một chuẩn chung (thường là 4-20mA) là yêu cầu bắt buộc để PLC hoặc bộ điều khiển trung tâm có thể đọc dữ liệu chính xác và ổn định. Bộ chuyển đổi tín hiệu Autonics CN-6100-C1 được thiết kế để giải quyết triệt để bài toán này, đóng vai trò là "cầu nối" hoàn hảo giúp giảm nhiễu, tăng độ chính xác cho mọi quy trình sản xuất.

Điểm Nổi Bật Của Autonics CN-6100-C1

Khả năng tương thích tuyệt đối: Một thiết bị duy nhất có thể xử lý hầu hết các loại cảm biến nhiệt độ và tín hiệu analog phổ biến nhất hiện nay, giúp doanh nghiệp tối giản danh mục vật tư.
Độ phân giải cực cao (8000): Đảm bảo ghi nhận chính xác từng biến thiên nhỏ nhất của tín hiệu đầu vào, loại bỏ sai số tích lũy trong quá trình truyền tải.
Hoạt động bền bỉ: Thiết kế đạt tiêu chuẩn công nghiệp, hoạt động ổn định trong dải nhiệt độ từ -10 đến 50℃, khả năng kháng nhiễu EMI/RFI vượt trội.
Thiết kế Socket thông minh: Lắp đặt trên thanh DIN rail thông qua Socket giúp kỹ thuật viên thay thế thiết bị trong vài giây mà không cần đấu nối lại dây, tối ưu hóa công tác bảo trì.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật chi tiết Autonics CN-6100-C1
Nguồn cấp (Power Supply)	100-240VAC~ 50/60Hz
Ngõ vào RTD (RTD Input)	JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω
Ngõ vào Can nhiệt (Thermocouple Input)	K, J, E, T, R, B, S, N, C, L, U, PLII
Ngõ vào Analog (Analog Input)	Điện áp: -50.0-50.0mV, -199.9-200.0mV, -1.000-1.000V, -1.00-10.00V Dòng điện: 0.00-20.00mA, 4.00-20.00mA
Ngõ ra chuyển đổi (Conversion Output)	0-20mA (tùy chỉnh), Tải trở kháng Max. 600Ω (Độ chính xác: ± 0.3 F.S, Độ phân giải: 8000)
Chu kỳ lấy mẫu (Sampling Cycle)	Tín hiệu analog: 100ms, Cảm biến nhiệt độ: 250ms
Điều kiện môi trường	Nhiệt độ: -10 đến 50℃, Độ ẩm: 35 đến 85%RH (không ngưng tụ)
Trọng lượng	Xấp xỉ 160g (Thiết bị), 301g (Bao gồm bao bì)

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Sử Dụng CN-6100-C1

Tiết kiệm chi phí đầu tư: Thay thế nhiều bộ chuyển đổi riêng lẻ bằng một thiết bị đa năng, giảm chi phí mua sắm và quản lý kho.
Triệt tiêu nhiễu tín hiệu: Chuyển đổi tín hiệu yếu sang dòng 4-20mA giúp truyền tải dữ liệu đi xa mà không bị suy hao, đảm bảo tính chính xác tuyệt đối cho PLC.
Độ tin cậy toàn cầu: Sản phẩm từ Autonics (Hàn Quốc) đảm bảo vận hành ổn định 24/7 trong môi trường công nghiệp khắc nghiệt.

Hướng Dẫn Lắp Đặt và Sử Dụng (How-to)

Bước 1: Lắp đặt vật lý: Gắn đế Socket chuyên dụng lên thanh DIN rail, sau đó cắm thiết bị CN-6100-C1 vào Socket thật chắc chắn.
Bước 2: Cấp nguồn: Kết nối nguồn điện 100-240VAC vào các chân cấp nguồn theo đúng sơ đồ đấu dây của nhà sản xuất.
Bước 3: Đấu nối ngõ vào: Kết nối dây từ cảm biến (RTD, Can nhiệt hoặc thiết bị Analog) vào các chân Input tương ứng trên Socket.
Bước 4: Kết nối ngõ ra: Đấu nối ngõ ra 4-20mA về module Analog Input của PLC, bộ hiển thị hoặc hệ thống SCADA.
Bước 5: Cấu hình dải đo: Sử dụng các phím điều chỉnh trên thân máy hoặc phần mềm hỗ trợ để thiết lập dải đo (Range) phù hợp với loại cảm biến đang dùng.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để hệ thống vận hành đồng bộ, Autonics CN-6100-C1 thường được kết hợp cùng:

Cảm biến đo: RTD Pt100, Can nhiệt Type K, J, T... hoặc các cảm biến áp suất, mức analog.
Phụ kiện: Đế Socket chuẩn cho dòng CN series của Autonics.
Bộ điều khiển: PLC Siemens S7-1200/1500, Mitsubishi FX/Q series, Omron hoặc bộ hiển thị số Autonics.

Ứng Dụng Thực Tế Của Sản Phẩm (Application)

Thiết bị được triển khai rộng rãi trong các lĩnh vực:

Thực phẩm & Đồ uống: Giám sát nhiệt độ lò sấy, bồn phối trộn, hệ thống tiệt trùng.
Nhựa & Cao su: Theo dõi nhiệt độ khuôn đúc, máy ép nhựa để đảm bảo chất lượng sản phẩm.
HVAC & Điện lạnh: Kiểm soát nhiệt độ môi trường, hệ thống làm lạnh công nghiệp.
Hóa chất & Dược phẩm: Chuyển đổi tín hiệu từ cảm biến đo mức, áp suất về trung tâm điều khiển.

Câu Hỏi Thường Gặp (FAQ)

1. CN-6100-C1 hỗ trợ những loại can nhiệt nào?
Thiết bị hỗ trợ hầu hết các loại can nhiệt phổ biến: K, J, E, T, R, B, S, N, C, L, U, PLII.

2. Có thể thay đổi ngõ ra từ 4-20mA sang 0-20mA không?
Có, dải ngõ ra có thể tùy chỉnh linh hoạt để tương thích với yêu cầu của PLC hoặc bộ thu thập dữ liệu.

3. Thiết bị có cần cài đặt bằng phần mềm không?
Bạn có thể cấu hình trực tiếp trên máy. Tuy nhiên, dùng phần mềm Autonics sẽ giúp thiết lập dải đo nhanh và chính xác hơn.

4. Sai số ± 0.3 F.S có ý nghĩa gì?
Đây là sai số tối đa trên toàn dải đo (Full Scale), đảm bảo tín hiệu truyền về PLC có độ chính xác cực cao.

5. Tại sao nên dùng đế Socket thay vì đấu dây trực tiếp?
Socket giúp bảo vệ chân linh kiện, cho phép thay thế thiết bị nhanh chóng mà không cần tháo dây, giảm downtime.

6. CN-6100-C1 có dùng được nguồn 24VDC không?
Model này dùng nguồn 100-240VAC. Nếu bạn cần nguồn 24VDC, hãy liên hệ AUT VN để được tư vấn model tương đương trong dòng CN series.

7. Thời gian phản hồi của thiết bị là bao lâu?
Chu kỳ lấy mẫu là 100ms (Analog) và 250ms (Nhiệt độ), đảm bảo cập nhật dữ liệu gần như thời gian thực.

8. Sản phẩm mua tại AUT VN có được bảo hành chính hãng?
Có, 100% sản phẩm tại AUT VN là hàng chính hãng và bảo hành theo chính sách của Autonics Việt Nam.

9. Tôi có thể xin cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ) cho mọi đơn hàng dự án.

10. Thiết bị có tương thích với PLC Siemens S7-1200?
Hoàn toàn tương thích thông qua ngõ ra 4-20mA chuẩn công nghiệp.

11. Khả năng chống nhiễu điện từ của thiết bị như thế nào?
CN-6100-C1 có bộ lọc nhiễu tốt, hoạt động ổn định ngay cả khi lắp gần biến tần hoặc động cơ lớn.

12. Nên chọn CN-6100-C1 hay CN-6100-V1?
Chọn C1 nếu bạn cần ngõ ra dòng điện (4-20mA) để truyền xa/chống nhiễu; chọn V1 nếu cần ngõ ra điện áp (0-10V).
