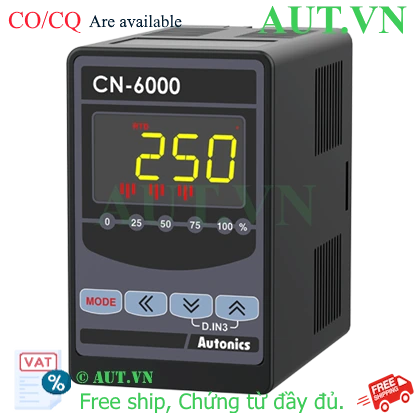

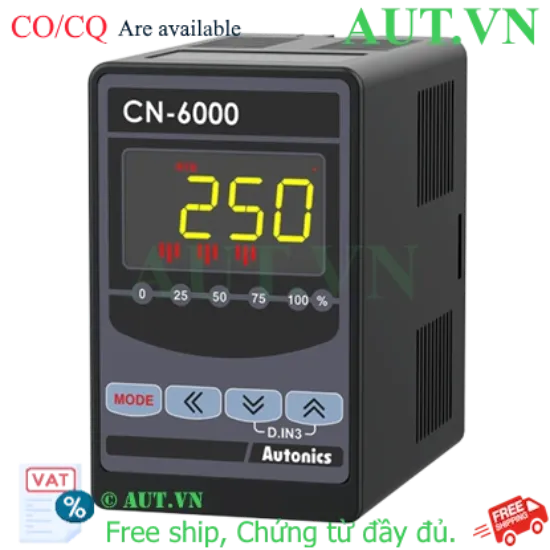

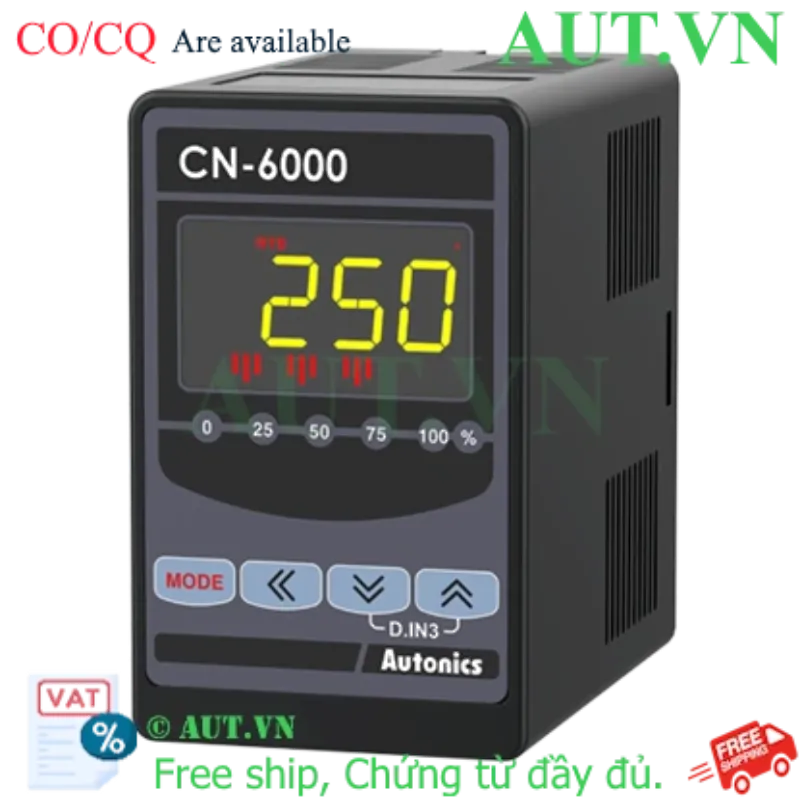

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6101-V1: Đa Năng RTD/TC/Analog, Ngõ Ra 0-10VDC, Chống Nhiễu Cao

Thương hiệu: Autonics (Chính hãng)
Chức năng: Chuyển đổi đa dạng tín hiệu RTD, Thermocouple, Analog sang điện áp 0-10VDC chuẩn.
Độ chính xác: Sai số cực thấp ± 0.3 F.S với độ phân giải cao 8000.
Tính năng vượt trội: Cách ly tín hiệu hoàn toàn, chống nhiễu EMI/RFI, bảo vệ an toàn cho PLC/DCS.
Nguồn cấp: 24VDC chuẩn công nghiệp, thiết kế lắp đặt nhanh qua Socket.

nhà chế tạo: Autonics

SKU: CN-6101-V1

Tải xuống mẫu

Giá cũ: 4.563.600 ₫

Giá bán: 3.650.880 ₫

Số lượng:

Giới thiệu Bộ Chuyển Đổi Tín Hiệu Autonics CN-6101-V1

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc xử lý và chuẩn hóa tín hiệu từ cảm biến về bộ điều khiển trung tâm (PLC/DCS) là yếu tố sống còn để đảm bảo độ chính xác của toàn bộ quy trình. Bộ chuyển đổi tín hiệu Autonics CN-6101-V1 là giải pháp chuyên dụng giúp giải quyết bài toán tương thích tín hiệu, cho phép chuyển đổi các loại tín hiệu không đồng nhất như cảm biến nhiệt độ (RTD, Thermocouple) hoặc tín hiệu Analog (mV, mA) về dạng điện áp 0-10VDC tiêu chuẩn.

Sản phẩm không chỉ đóng vai trò là thiết bị trung gian mà còn là "lá chắn" bảo vệ các thiết bị điều khiển đắt tiền khỏi các sự cố quá áp hoặc nhiễu điện từ, giúp hệ thống vận hành ổn định, bền bỉ và giảm thiểu sai số truyền dẫn.

Điểm nổi bật của Autonics CN-6101-V1

Khả năng tương thích đa năng: Tích hợp xử lý nhiều loại đầu vào chỉ trong một thiết bị duy nhất (RTD, TC và Analog), giúp tối ưu hóa không gian tủ điện.
Hiệu suất chuyển đổi cực cao: Với độ phân giải lên đến 8000 và sai số chỉ ± 0.3 F.S, thiết bị đảm bảo truyền tải dữ liệu chính xác tuyệt đối cho các hệ thống kiểm soát khắt khe.
Cách ly tín hiệu thông minh: Khả năng chống nhiễu EMI/RFI hiệu quả, ngăn ngừa xung điện đột ngột gây hỏng hóc cổng Analog Input của PLC.
Thiết kế tối ưu cho công nghiệp: Kết nối qua Socket giúp việc thay thế, bảo trì nhanh chóng, giảm tối đa thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật
Nguồn cấp (DC)	24VDC
Loại ngõ vào (RTD)	JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω
Loại ngõ vào (TC)	K, J, E, T, R, B, S, N, C, L, U, PLII
Loại ngõ vào (Analog)	Điện áp: -50.0 đến 50.0mV, -199.9 đến 200.0mV, -1.000 đến 1.000V, -1.00 đến 10.00V Dòng điện: 0.00 đến 20.00mA, 4.00 đến 20.00mA
Loại ngõ ra (Chuyển đổi)	0-10VDC (Có thể điều chỉnh dải ngõ ra), Tải trở kháng tối thiểu 10kΩ (Độ chính xác: ± 0.3 F.S, Độ phân giải: 8000)
Chu kỳ lấy mẫu	Ngõ vào Analog: 100ms; Cảm biến nhiệt độ: 250ms
Môi trường vận hành	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng	Xấp xỉ 160g

Nguồn tham khảo: Autonics Global

Lợi ích khi đầu tư Autonics CN-6101-V1

Bảo vệ hệ thống tối đa: Khả năng cách ly điện áp giúp bảo vệ các cổng Analog Input đắt tiền của PLC/DCS khỏi các rủi ro ngắn mạch hoặc quá áp từ cảm biến.
Tiết kiệm chi phí linh kiện: Thay vì mua nhiều bộ chuyển đổi riêng biệt cho từng loại cảm biến, bạn chỉ cần duy nhất một thiết bị CN-6101-V1 để đáp ứng mọi nhu cầu.
Nâng cao tính ổn định: Giảm thiểu sai số do nhiễu truyền dẫn, giúp dữ liệu giám sát nhiệt độ và áp suất luôn trung thực và ổn định.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Cấu hình: Xác định loại cảm biến (RTD, Thermocouple hay Analog) để thiết lập chế độ đầu vào phù hợp trên thiết bị.
Bước 2 - Cấp nguồn: Kết nối nguồn điện DC 24V vào các chân terminal nguồn theo đúng sơ đồ kỹ thuật của hãng.
Bước 3 - Kết nối đầu vào (Input): Đấu nối dây tín hiệu từ cảm biến vào các chân ngõ vào tương ứng (chú ý cực tính đối với Thermocouple).
Bước 4 - Kết nối đầu ra (Output): Đấu nối chân ngõ ra 0-10VDC vào cổng Analog Input của bộ điều khiển (PLC).
Bước 5 - Hiệu chỉnh: Sử dụng các nút điều chỉnh dải ngõ ra để đảm bảo tín hiệu 0-10V tương ứng chuẩn xác với dải đo mong muốn.

Sản phẩm sử dụng chung

Để đảm bảo hệ thống vận hành đồng bộ và hiệu quả nhất, CN-6101-V1 nên được kết hợp với:

Nguồn tổ ong 24VDC chất lượng cao.
Cảm biến nhiệt độ Autonics (Pt100, Thermocouple K, J...).
Bộ điều khiển PLC, DCS hoặc các bộ hiển thị số chuyên dụng.
Socket kết nối chuẩn công nghiệp để dễ dàng bảo trì.

Ứng dụng thực tế

Kiểm soát nhiệt độ chính xác trong lò nung, lò sấy thực phẩm, hóa chất.
Chuẩn hóa tín hiệu áp suất, lưu lượng trong hệ thống xử lý nước và khí nén.
Giám sát năng lượng và quản lý môi trường trong các nhà máy thông minh.
Tích hợp dữ liệu cảm biến vào hệ thống SCADA/DCS quy mô lớn.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng CN-6101-V1 để chuyển dòng 4-20mA sang 0-10VDC không?
Hoàn toàn được. Thiết bị hỗ trợ đầu vào Analog dòng điện (4-20mA) và chuyển đổi mượt mà sang đầu ra điện áp 0-10VDC.

2. Thiết bị có cần cài đặt phần mềm qua máy tính không?
Không cần. Bạn có thể cấu hình thiết bị thông qua các kết nối phần cứng và các nút điều chỉnh dải ngõ ra trực tiếp trên thiết bị.

3. Độ chính xác ± 0.3 F.S có ý nghĩa gì trong thực tế?
Nó có nghĩa là sai số tối đa của thiết bị chỉ là 0.3% trên toàn dải đo (Full Scale), đảm bảo dữ liệu thu về cực kỳ tin cậy cho các quy trình công nghiệp.

4. Thiết bị có hỗ trợ cảm biến nhiệt độ Pt100 không?
Có, CN-6101-V1 hỗ trợ đầy đủ các dòng RTD phổ biến như JPt100Ω, DPt100Ω...

5. Tại sao không đấu trực tiếp cảm biến vào PLC mà phải qua bộ chuyển đổi này?
Sử dụng bộ chuyển đổi giúp cách ly điện áp, chống nhiễu tín hiệu và bảo vệ PLC khỏi các rủi ro về điện, đồng thời chuẩn hóa tín hiệu về mức 0-10V giúp PLC xử lý dễ dàng hơn.

6. Nguồn cấp 24VDC có bắt buộc không?
Đúng, thiết bị được thiết kế để hoạt động ổn định nhất với nguồn điện 24VDC chuẩn công nghiệp.

7. Sản phẩm có chịu được môi trường làm việc khắc nghiệt không?
Thiết bị hoạt động tốt trong dải nhiệt độ -10 đến 50℃ và độ ẩm lên đến 85%RH.

8. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Chắc chắn. AUT VN cam kết cung cấp hàng Autonics chính hãng 100%, đầy đủ chứng chỉ CO/CQ.

9. Thời gian đáp ứng (Response time) của thiết bị là bao lâu?
Tùy vào chế độ, thời gian lấy mẫu là 100ms cho Analog và 250ms cho các cảm biến nhiệt độ.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ cài đặt và giải đáp thắc mắc miễn phí qua Zalo/Hotline.
