Tôi có cần cài đặt phần mềm để cấu hình không?

Không cần, cấu hình trực tiếp qua các chân đấu nối vật lý.

Sai số ± 0.3% F.S có chính xác không?

Rất chính xác, đảm bảo dữ liệu truyền về PLC đạt độ tin cậy cao.

Thiết bị dùng điện 220V được không?

Được, thiết bị hỗ trợ dải nguồn 100-240VAC.

Sản phẩm có được bảo hành không?

Có, bảo hành chính hãng Autonics tại AUT VN.

Có chứng chỉ CO/CQ không?

Có, AUT VN cung cấp đầy đủ CO/CQ cho khách hàng.

Có lắp được vào tủ điện hẹp không?

Có, thiết kế chuẩn DIN Rail giúp tiết kiệm không gian.

Làm sao để biết hàng chính hãng?

Mua tại đại lý uy tín như AUT VN để có tem nhãn và giấy tờ đầy đủ.

Có hỗ trợ kỹ thuật không?

Có, AUT VN hỗ trợ kỹ thuật 24/7 qua Hotline và Zalo.

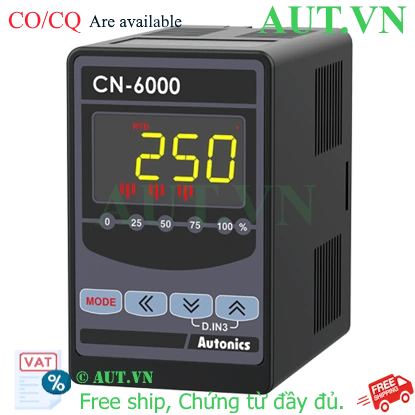

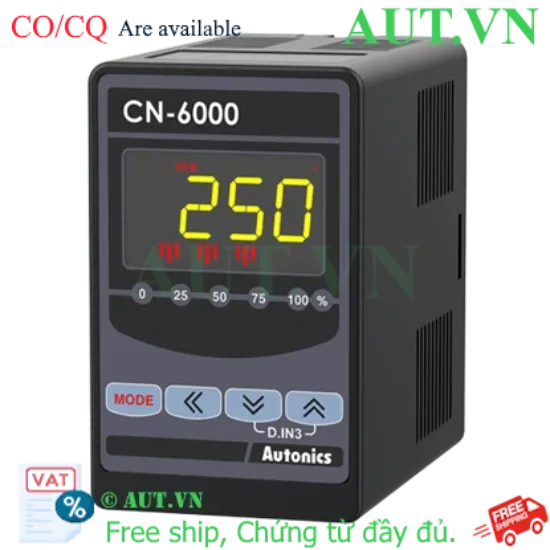

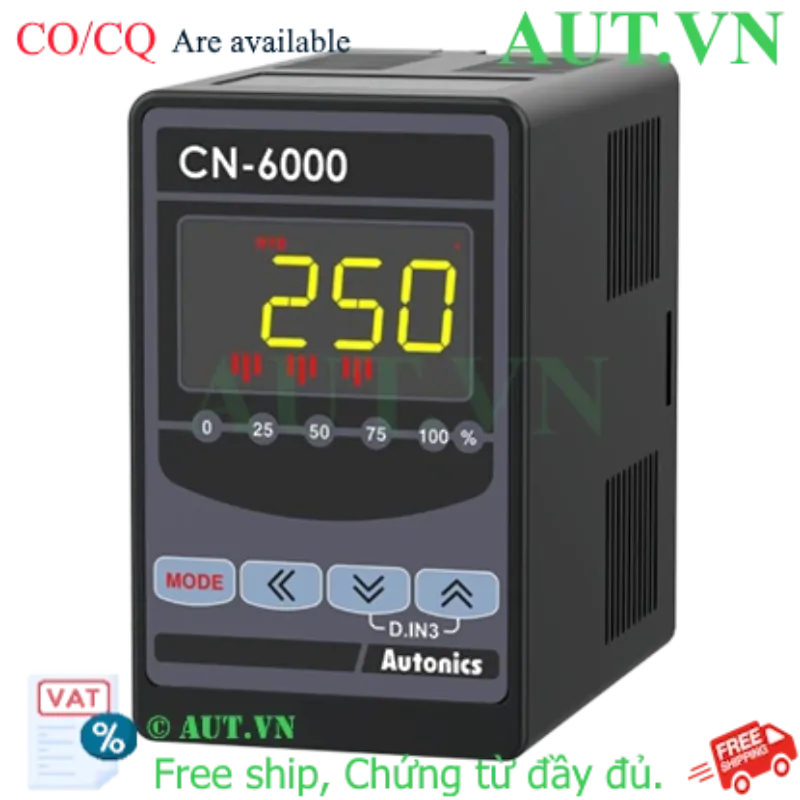

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6100-V1 | RTD/TC/Analog sang 0-10VDC, Chính Xác Cao, Chuẩn DIN Rail

Chuyển đổi đa năng: Hỗ trợ đầu vào RTD, Thermocouple (cặp nhiệt điện) và tín hiệu Analog, ngõ ra chuẩn 0-10VDC.
Độ chính xác tuyệt đối: Sai số cực thấp ± 0.3% F.S với độ phân giải 8000, đảm bảo tín hiệu trung thực nhất.
Khả năng tương thích vượt trội: Hỗ trợ hầu hết các loại cảm biến nhiệt độ (Pt100, K, J, E, T...) và dải điện áp/dòng điện công nghiệp.
Thiết kế tối ưu: Chuẩn DIN Rail nhỏ gọn, dễ dàng lắp đặt và tiết kiệm diện tích tủ điện.
Hàng chính hãng AUT VN: Cam kết sản phẩm Autonics chính hãng, đầy đủ chứng nhận CO/CQ.

nhà chế tạo: Autonics

SKU: CN-6100-V1

Tải xuống mẫu

Giá cũ: 3.868.050 ₫

Giá bán: 3.094.440 ₫

Số lượng:

Giới thiệu Bộ Chuyển Đổi Tín Hiệu Autonics CN-6100-V1

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đồng nhất tín hiệu từ nhiều loại cảm biến khác nhau về một chuẩn chung là yếu tố then chốt để hệ thống vận hành ổn định. Bộ chuyển đổi tín hiệu Autonics CN-6100-V1 là giải pháp chuyên dụng giúp chuyển đổi linh hoạt các đầu vào phức tạp như RTD, Thermocouple (cặp nhiệt điện) và tín hiệu Analog về ngõ ra chuẩn 0-10VDC.

Thiết bị đóng vai trò là "cầu nối" tín hiệu hoàn hảo, giúp các bộ điều khiển PLC, DCS hoặc đồng hồ hiển thị thu thập dữ liệu chính xác, loại bỏ nhiễu điện từ và đảm bảo tính đồng bộ tuyệt đối cho quy trình sản xuất của bạn.

Điểm nổi bật của Autonics CN-6100-V1

Khả năng tương thích đa dạng: Tích hợp khả năng đọc nhiều loại cảm biến nhiệt độ phổ biến nhất hiện nay: RTD (JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω) và Thermocouple (K, J, E, T, R, B, S, N, C, L, U, PLII).
Xử lý tín hiệu Analog linh hoạt: Hỗ trợ các dải điện áp từ -50 đến 50mV, -199.9 đến 200.0mV, -1.000 đến 1.000V, -1.00 đến 10.00V và dải dòng điện công nghiệp chuẩn.
Độ tin cậy và ổn định: Sản phẩm từ thương hiệu Autonics danh tiếng, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt và có khả năng chống nhiễu (EMI) xuất sắc.
Tiết kiệm không gian: Thiết kế nhỏ gọn, lắp đặt nhanh chóng trên thanh DIN Rail, cực kỳ phù hợp cho các tủ điện có diện tích hạn chế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics CN-6100-V1
Nguồn cấp (AC)	100-240VAC ~ 50/60Hz
Ngõ vào RTD	JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω
Ngõ vào TC (Cặp nhiệt điện)	K, J, E, T, R, B, S, N, C, L, U, PLII
Ngõ vào Analog	Điện áp: -50.0~50.0mV, -199.9~200.0mV, -1.000~1.000V, -1.00~10.00V Dòng điện: 0.00~20.00mA, 4.00~20.00mA
Ngõ ra (Transmission)	0-10VDC (Có thể điều chỉnh), Tải trở kháng tối thiểu 10kΩ. Độ chính xác: ± 0.3% F.S, Độ phân giải: 8000
Chu kỳ lấy mẫu	Analog: 100ms \| Cảm biến nhiệt độ: 250ms
Môi trường vận hành	Nhiệt độ: -10 đến 50℃ \| Độ ẩm: 35 đến 85%RH
Trọng lượng	Khoảng 160g (Chưa bao bì)

Nguồn tham khảo: Autonics Global

Lợi ích khi sử dụng Autonics CN-6100-V1

Việc tích hợp CN-6100-V1 mang lại giá trị thực tế cho doanh nghiệp:

Tối ưu chi phí đầu tư: Thay vì mua nhiều bộ chuyển đổi đơn năng, một thiết bị đa đầu vào giúp giảm số lượng linh kiện, tiết kiệm chi phí mua sắm và lắp đặt.
Nâng cao độ an toàn: Chuẩn hóa tín hiệu giúp bảo vệ các module Analog Input của PLC khỏi các xung điện bất thường, kéo dài tuổi thọ hệ thống điều khiển.
Giảm thời gian dừng máy (Down-time): Thiết kế trực quan giúp việc chẩn đoán và bảo trì tín hiệu trở nên nhanh chóng, dễ dàng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Phân tích cấu hình: Xác định loại cảm biến (RTD, TC hay Analog) để chọn sơ đồ đấu nối chính xác theo tài liệu hướng dẫn.
Bước 2: Cấp nguồn: Đấu nối nguồn điện AC 100-240V vào các terminal nguồn theo đúng sơ đồ in trên thân máy.
Bước 3: Đấu nối đầu vào: Kết nối dây tín hiệu từ cảm biến (ví dụ: Pt100) vào các chân ngõ vào chuyên dụng, lưu ý đúng cực tính (+) và (-).
Bước 4: Kết nối ngõ ra: Nối chân ngõ ra 0-10VDC tới chân Analog Input của PLC hoặc bộ hiển thị số.
Bước 5: Hiệu chuẩn: Thực hiện điều chỉnh dải ngõ ra (scaling) để đảm bảo giá trị đo được khớp với giá trị hiển thị tại bộ điều khiển.

Sản phẩm sử dụng chung

Để đạt hiệu quả vận hành tối đa, CN-6100-V1 nên được kết hợp cùng:

Bộ điều khiển PLC: Siemens S7, Mitsubishi FX/Q, Omron... để xử lý dữ liệu.
Bộ điều khiển nhiệt độ Autonics: Các dòng TK, TC series.
Cảm biến công nghiệp: Cảm biến Pt100, Thermocouple loại K/J chất lượng cao.
Thiết bị hiển thị: Đồng hồ đo đa năng Autonics dòng MT4Y để giám sát trực quan.

Ứng dụng thực tế (Application)

Ngành thực phẩm & Đồ uống: Giám sát nhiệt độ lò sấy, bồn tiệt trùng, hệ thống làm lạnh.
Ngành hóa chất & Dược phẩm: Theo dõi nhiệt độ trong các bồn phản ứng, nồi chưng cất.
Ngành nhựa & Cao su: Điều khiển nhiệt độ máy đùn nhựa, máy ép phun.
Hệ thống HVAC: Kiểm soát nhiệt độ trung tâm cho các tòa nhà lớn.

Câu hỏi thường gặp (FAQ)

1. CN-6100-V1 có thể chuyển đổi sang ngõ ra 4-20mA không?
Trả lời: Model CN-6100-V1 chuyên dùng cho ngõ ra 0-10VDC. Nếu bạn cần ngõ ra 4-20mA, vui lòng tham khảo model CN-6100-C2 tại AUT VN.

2. Thiết bị có hỗ trợ cảm biến nhiệt độ loại K không?
Trả lời: Có, thiết bị hỗ trợ đầy đủ các loại Thermocouple phổ biến như K, J, E, T, R, B, S, N, C, L, U, PLII.

3. Tôi có cần cài đặt phần mềm máy tính để cấu hình không?
Trả lời: Không cần. Bạn có thể cấu hình trực tiếp thông qua các chân đấu nối và thiết lập vật lý cực kỳ đơn giản.

4. Sai số ± 0.3% F.S có đủ chính xác cho sản xuất công nghiệp?
Trả lời: Đây là mức sai số rất thấp và ổn định, đảm bảo dữ liệu truyền về PLC/DCS đạt độ tin cậy cao nhất.

5. Thiết bị có dùng được với điện dân dụng 220V không?
Trả lời: Hoàn toàn được, dải nguồn cấp hỗ trợ rộng từ 100-240VAC.

6. Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Có, tất cả sản phẩm đều được bảo hành chính hãng theo tiêu chuẩn Autonics Việt Nam.

7. Tôi có thể nhận CO/CQ khi mua hàng không?
Trả lời: Có, AUT VN cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi đơn hàng.

8. Thiết bị có lắp được trong tủ điện nhỏ không?
Trả lời: Có, nhờ thiết kế chuẩn DIN Rail siêu nhỏ gọn giúp tối ưu hóa không gian lắp đặt.

9. Làm sao để phân biệt hàng chính hãng?
Trả lời: Hãy mua tại các đại lý uy tín như AUT VN để đảm bảo tem nhãn sắc nét, đầy đủ giấy tờ CO/CQ.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn và xử lý sự cố qua Hotline/Zalo 24/7.

Cam Kết Chất Lượng từ AUT VN

Hàng chính hãng Autonics 100%.
Xuất hóa đơn VAT đầy đủ.
Cung cấp CO/CQ công chứng.
Giá cạnh tranh nhất thị trường.
Hỗ trợ kỹ thuật chuyên sâu, tận tâm.
